Последнее обновление: 15.09.2024
Примечание:

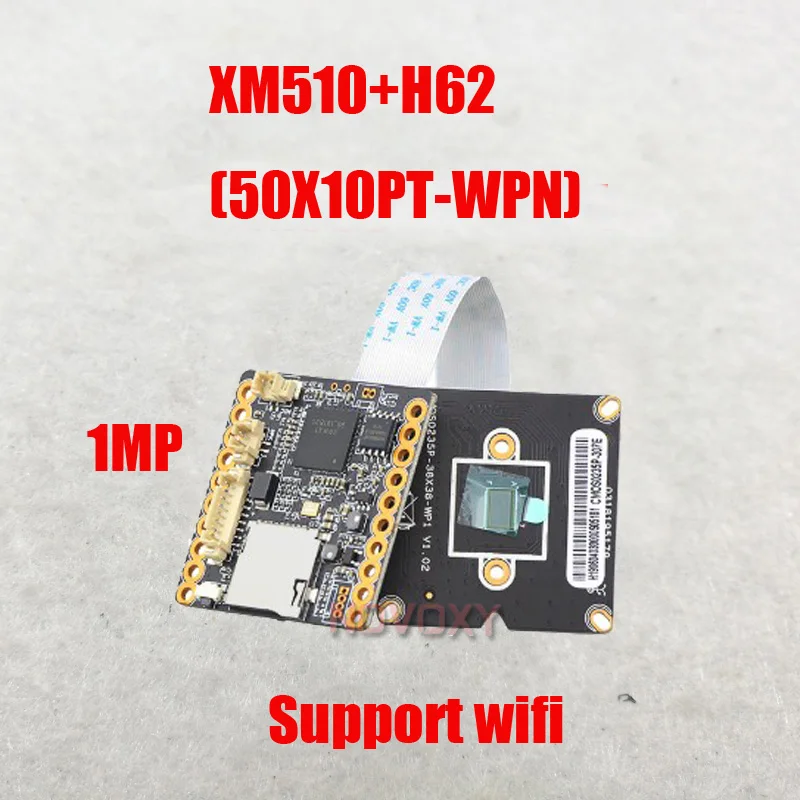

Модель 1MP: 5X10PT-WPN XM510 + H62

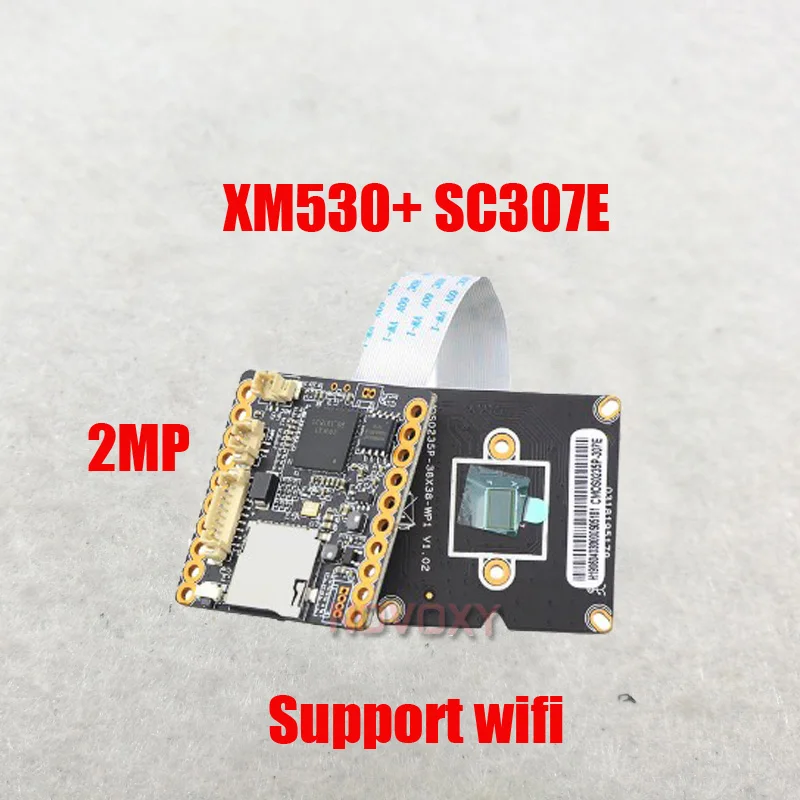

Модель 2 Мп: 85X20PSE-WPN XM530 + SC307E
Модель 3MP: 85X50PSQ-WPN XM535 + Q03

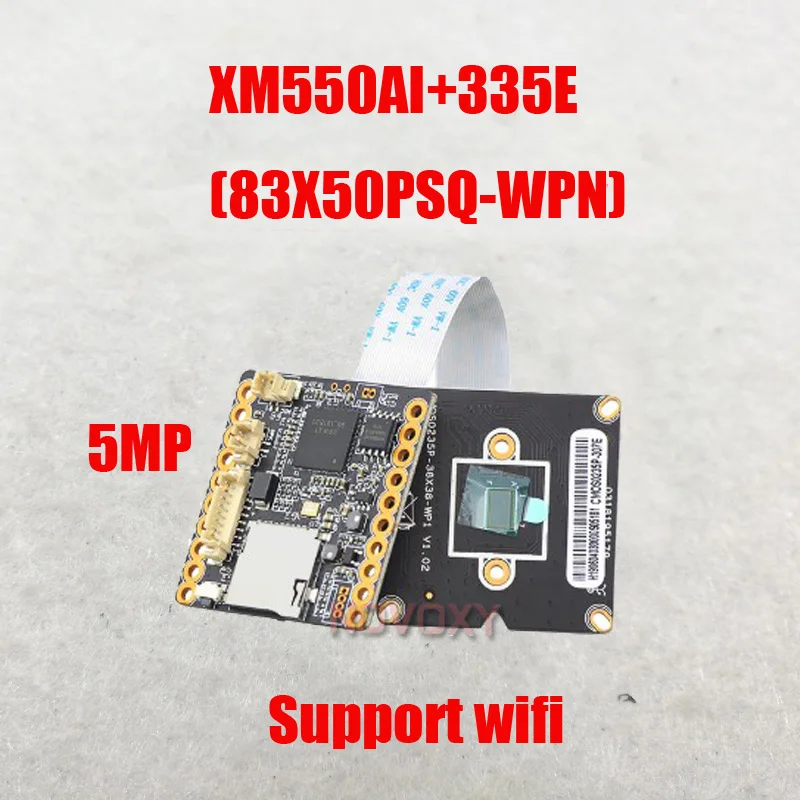

Модель 5MP: 83X50PSQ-WPN XM550AI + 335E
Модель
IPG-85X50PSQ-WPN
Структура системы
Встроенный RTOS, двухъядерный 32-битный DSP (XM550AI), чистое жесткое сжатие, часы с собакой
Сенсор
5,0 M 1/2.7 "SC5239 CMOS сенсор, цвет 0.1Lux@F1.2, черный/белый 0.01Lux@F1.2
Сжатие видео
Кодирование H.265X, поддержка двойного потока, AVI; 0,1 M ~ 10Mpbs переменная
Вывод изображения
Основной поток: 2560*1440 @ 12fps; Вспомогательный поток: 704*576 @ 12fps
Затвор
От 1/50(1/60) с до 1/10 000 с
Объектив
Нет
День и ночь
Поддержка IR-CUT
Снижение уровня шума
Поддержка 2D/3D
Широкий динамический
Поддержка цифровой
Авто ирис
Нет/Нет
Сжатие звука
Стандартное сжатие G.711, поддержка двусторонней бирекционной связи, Поддержка синхронизации аудио и видео
Аудио интерфейс
1ch вход, уровень: 2Vp-p, сопротивление: 1kΩ, поддержка звукового приема входа; 1ch выход, сопротивление: 16Ω,30mw, поддержка микрофона;
Сетевой интерфейс
1 * RJ45 10/100M адаптивный Ethernet-порт
Интерфейс расширения
Нет/Нет
Интерфейс Singal
Один интерфейс сопротивления фото, один интерфейс IR-CUT, поддержка сигнала сопротивления фото и IR-CUT ссылок на ИК
PTZ
Нет/Нет
Интерфейс двигателя
Нет/Нет
Сигнал ввода-вывода
Нет/Нет
WIFI интерфейс
Поддержка Wi-Fi
Интерфейс сброса
Поддержка
SD-карта
Поддержка Максимум 128G
Надежность
Комплексная защита от молний, 7*24 часа 65 ℃ Стабильная и надежная проверка при высокой температуре
Интеллектуальный анализ
Поддержка обнаружения людей и настройки других интеллектуальных функций
Другие функции
Поддержка WEB,OSD, прямой трансляции видео, обнаружения движения и сигнализации ввода-вывода, встроенного хранилища/воспроизведения/загрузки, Центрального напоминания и привязки изображения, поддержка захвата JPEG; объединенный удаленный клиентский мониторинг sofaware, MYEYE; Идеальный SDK
ONVIF
Поддержка
Мобильный мониторинг
Поддержка нескольких мобильных мониторингов (iOS,Android)
Мощность
DC5V-12V
Размеры
38 мм * 40 мм + 38 мм * 38 мм
Другое
Не принимает каких-либо заказов.
Комплектация:
1xpcs плата для камеры

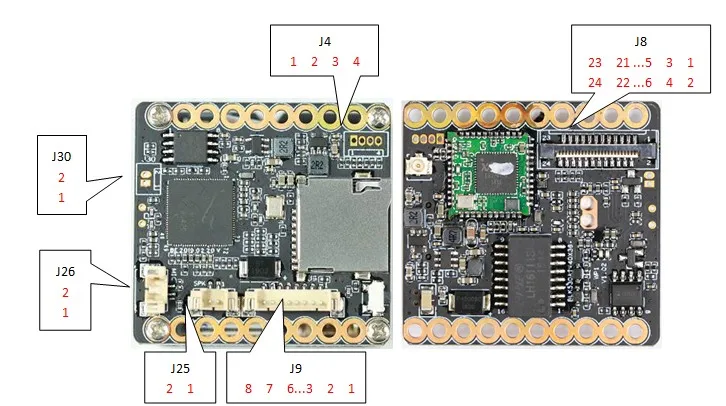

Разъем
Конкретный номер
Описание интерфейса
Функция
J9
1
Набор ключей
Набор ключей
Подключите заднюю линию модуля камеры
2
LED1
Светодиодный/PHY_AD1
3
ETHTX +
Ethernet-сигнал +
4
ETHTX-
Сигнал Ethernet-
5
ETHRX +
Ethernet-сигнал +
6
ETHRX-
Сигнал Ethernet-
7
GND
GND
8
12 В
Вход 12 в постоянного тока
J26
1
Мицин
Встроенный микрофон
Подключите пикап
2
MICIP
Микрофон IP +
J25
1
SPKN
SPKN-
Подключение динамиков
21
СПКП
SPKP +
J30
1
RTC_BAT
RTC_BAT
Подключите аккумулятор RTC
2
GND
GND
J4
1
GND
GND
Место отладки последовательного порта
2
UART0_TXD
UART0_TXD
3
UART0_RXD
UART0_RXD
4
Бутсел_0
Бутсел_0
J8
1
I_MIPI_DATA1N
I_MIPI_DATA1N
Подключите сенсорный модуль
2
I_MIPI_DATA1P
I_MIPI_DATA1P
3
I_MIPI_DATA2N
I_MIPI_DATA2N
4
I_MIPI_DATA2P
I_MIPI_DATA2P
5
I_MIPI_DATA3N
I_MIPI_DATA3N
6
I_MIPI_DATA3P
I_MIPI_DATA3P
7
I_MIPI_CLKP
I_MIPI_CLKP
8
I_MIPI_CLKN
I_MIPI_CLKN
9
I_MIPI_DATA0P
I_MIPI_DATA0P
10
I_MIPI_DATA0N
I_MIPI_DATA0N
11
GND
GND
12
ADC1_IN
ADC1_IN
13
SEN0_MCLK
SEN0_MCLK
14
GND
GND
15
ПДД
ПДД
16 дюймов
SCL
SCL
17
Иркут_а
Иркут_а
18
IRCUT_B
IRCUT_B
19
IR_CTRL/ALARM_IN
IR_CTRL/ALARM_IN
20
GND
GND
21
LED_CTRL/ALARM_OUT
LED_CTRL/ALARM_OUT
22
ШИМ
ШИМ
23
GND
GND
24
+ 5 В
+ 5 В

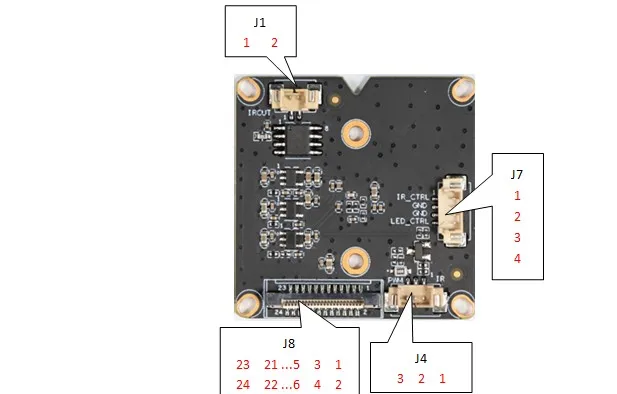

Разъем
Конкретный номер
Описание интерфейса
Функция
J1
1
IR_CUTA
IR-CUT линия управления A
Подключение IR-CUT
2
IR_CUTB
IR-CUT линия управления B
J4
1
ИК
ИК
Вход инфракрасного сигнала
2
GND
GND
3
ШИМ
ШИМ
J7
1
IR_CTRL/ALARM_IN
IR_CTRL/ALARM_IN
Гпио
2
GND
GND
3
GND
GND
4
LED_CTRL/ALARM_OUT
LED_CTRL/ALARM_OUT
J8
24
I_MIPI_DATA1N
I_MIPI_DATA1N
Подключение основного модуля
23
I_MIPI_DATA1P
I_MIPI_DATA1P
22
I_MIPI_DATA2N
I_MIPI_DATA2N
21
I_MIPI_DATA2P
I_MIPI_DATA2P
20
I_MIPI_DATA3N
I_MIPI_DATA3N
19
I_MIPI_DATA3P
I_MIPI_DATA3P
18
I_MIPI_CLKP
I_MIPI_CLKP
17
I_MIPI_CLKN
I_MIPI_CLKN
16 дюймов
I_MIPI_DATA0P
I_MIPI_DATA0P
15
I_MIPI_DATA0N
I_MIPI_DATA0N
14
GND
GND
13
ADC1_IN
ADC1_IN
12
SEN0_MCLK
SEN0_MCLK
11
GND
GND
10
ПДД
ПДД
9
SCL
SCL
8
Иркут_а
Иркут_а
7
IRCUT_B
IRCUT_B
6
IR_CTRL/ALARM_IN
IR_CTRL/ALARM_IN
5
GND
GND
4
LED_CTRL/ALARM_OUT
LED_CTRL/ALARM_OUT
3
ШИМ
ШИМ
2
GND
GND
1
+ 5 В
+ 5 В
1. Просмотр изображения через CMS
Шаг 1. Установите CMS на своем ПК и Войдите в систему после выбора языка:
Шаг 2: Добавьте устройство
2. Просмотр изображения через IE
LAN: IP-адрес камеры прямого ввода в IE brower
Мы объясняем, как просматривать изображение через WAN
Шаг 1: Получите серийный идентификационный номер камеры от CMS
Шаг 2:
Откройте облачный веб-сайт: www.xmeye.net и войдите через серийный идентификационный номер
3. Просмотр изображения с телефона
3. Просмотр изображения с телефона
