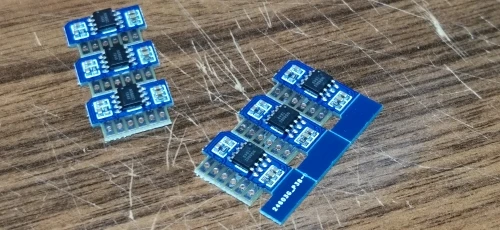

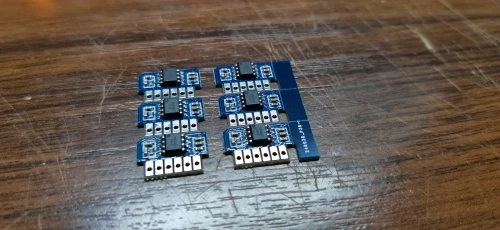

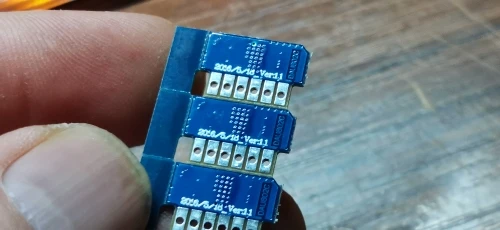

Миниатюрные низковольтные стерео аудиосистемы Taidacent, 25 шт., для самостоятельной сборки, NS8002, схема усилителя класса AB, постоянный ток, 3 в, моноусилитель

Taidacent Мини Лучшие Diy низковольтные стерео аудио системы NS8002 класс AB схема усилителя DC 3V моно усилитель

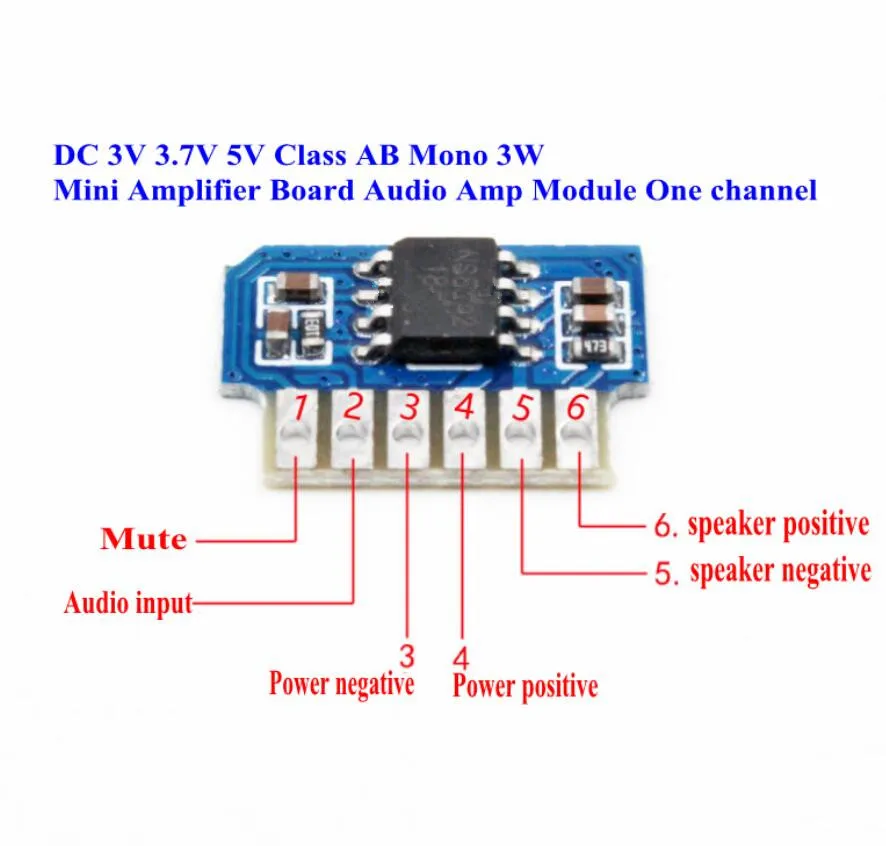

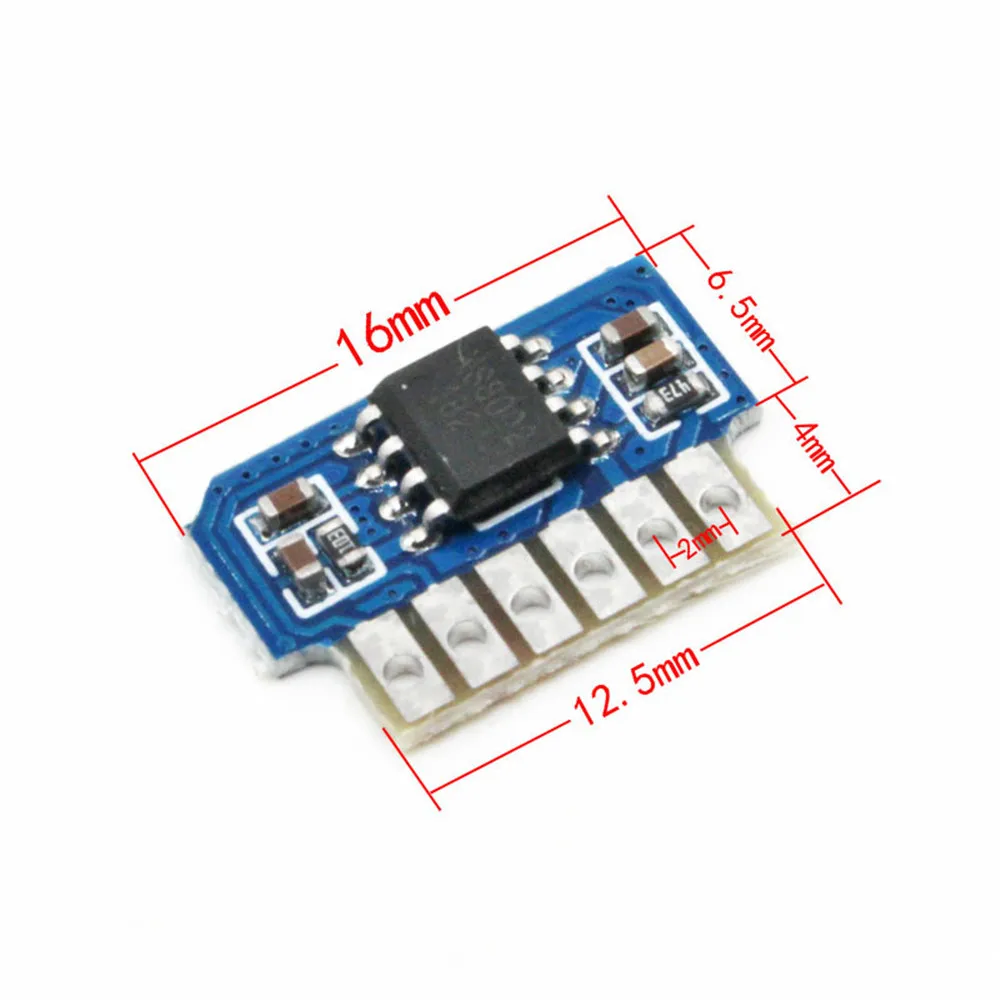

Введение параметров: Размер печатной платы: длина 16 × Ширина 10,5 × Толщина 2,6 мм (включая выступающую часть) Способ установки: встроенный, SMT патч Выходная мощность: моно 3 Вт Напряжение питания: 2-5 в (можно использовать литиевую батарею 3,7 в) Выходное сопротивление: 4 Ом-8 Ом Частотный диапазон: 150 Гц-20 кГц КПД: 90% Бесшумное управление: Да Регулировка громкости: нет Инструкции по монтажу Эта плата должна быть заземлена, а 3-контактный-это отрицательный полюс источника питания и заземления. 1 контакт-бесшумный выход, его следует подключать на 3 фута, когда напряжение составляет 0. Особенности 1. Улучшенный PSRR на частоте 217 Гц и 1 кГц 60 дБ 2. Выходная мощность при 5,0 в, 10% THD + N, 4 Ом 2,0 Вт (тип.) 3. Выходная мощность при 5,0 в, 1% THD + N, 8 Ом 1,5 Вт (тип.) 4. Работа 2,2-5,5 В 5. Улучшенная схема избавляет от щелчка при включении и выключении 6. Не требуются выходные конденсаторы, плотные сети или конденсаторы загрузки 7. Стабильное единство 8. Возможность конфигурации Внешнего усиления Приложения 1. Портативные компьютеры 2. Настольные компьютеры 3. Низковольтные аудиосистемы
