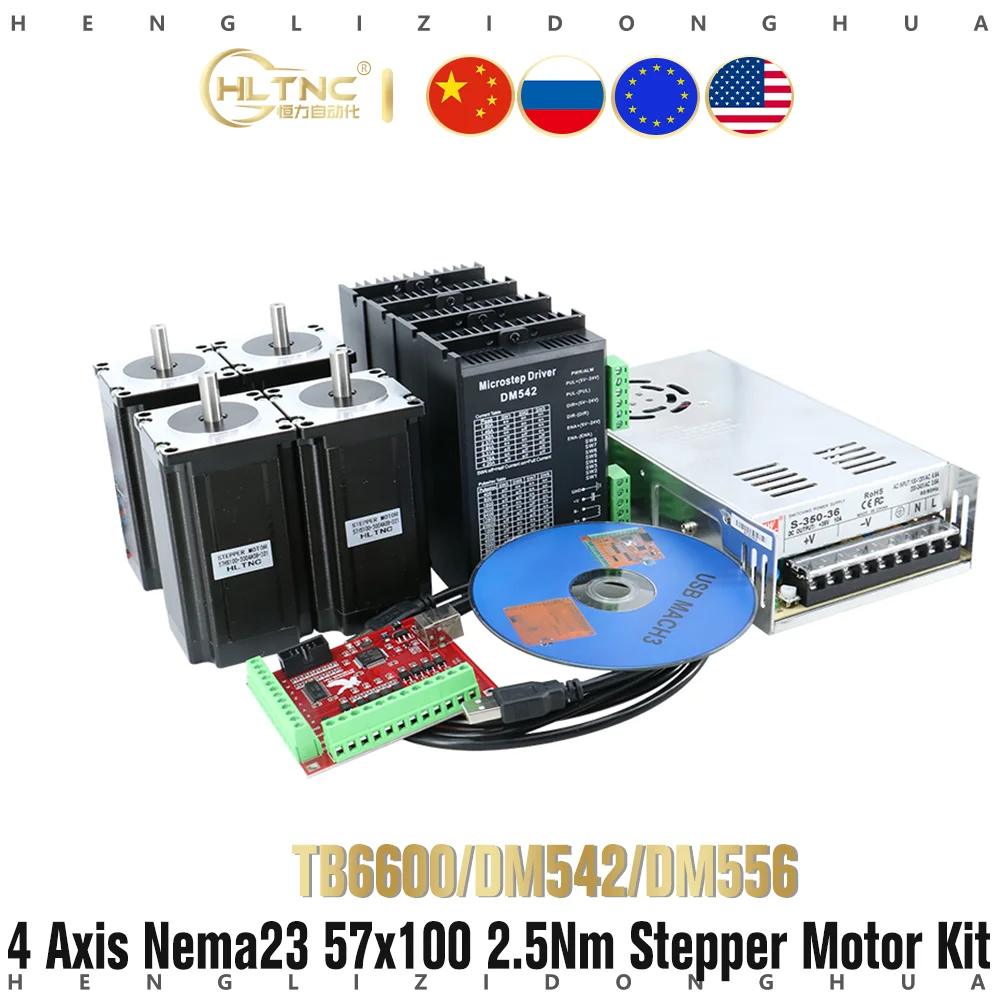

Комплект с 4 осями cnc Nema23 2.5N 100 мм шаговый двигатель TB6600 DM542 dm556 Драйвер + USB mach3 плата контроллера + 350 Вт источник питания для ЧПУ
lishui city hengli Automation Store - Надежность 97.5%
Более 30655 подписчиков, дата открытия магазина 19.06.2011
- Положительные оценки: 98% (1683)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 96%
Последнее обновление: 05.06.2022
Компакт-диск может не быть помещен в посылку, если нет компакт-диска, пожалуйста, свяжитесь с нами, мы отправим файлы по электронной почте.

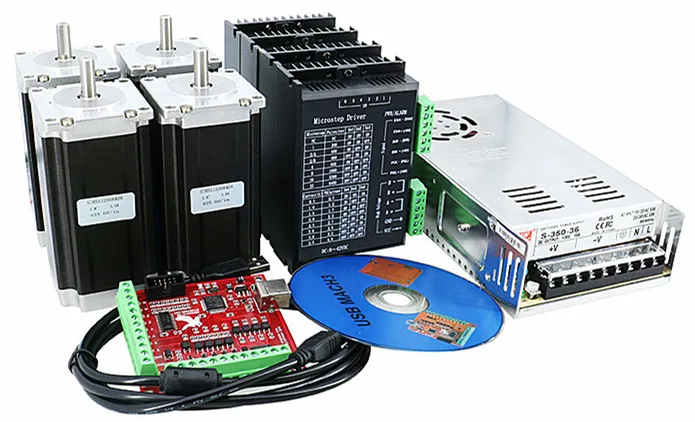

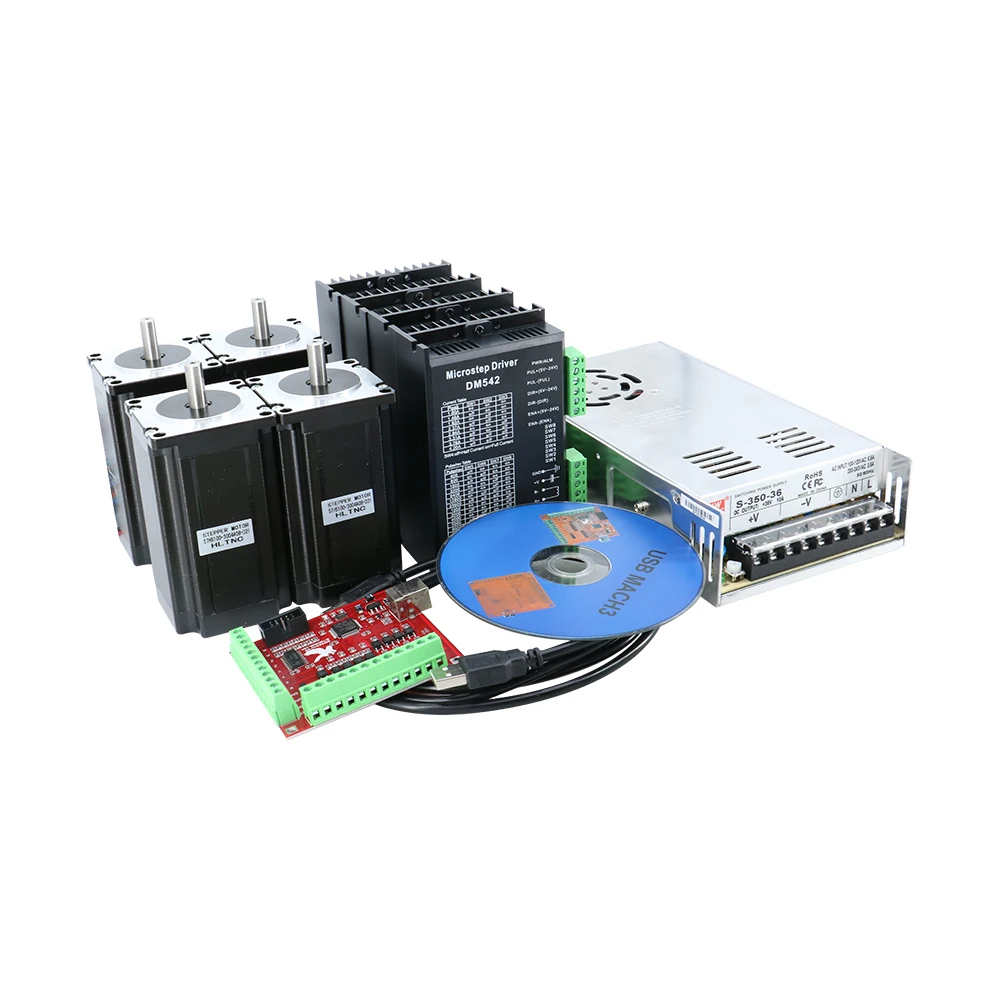

4 * Nema23 57x100 мм 2.5Nm шаговый двигатель
4 * драйвер (TB6600/DM542/DM556. По вашему выбору)
1*350 Вт 36В тормозной блок питания
1*4 оси коммутационная плата + USB кабель + CD (или отправил файлы по электронной почте)

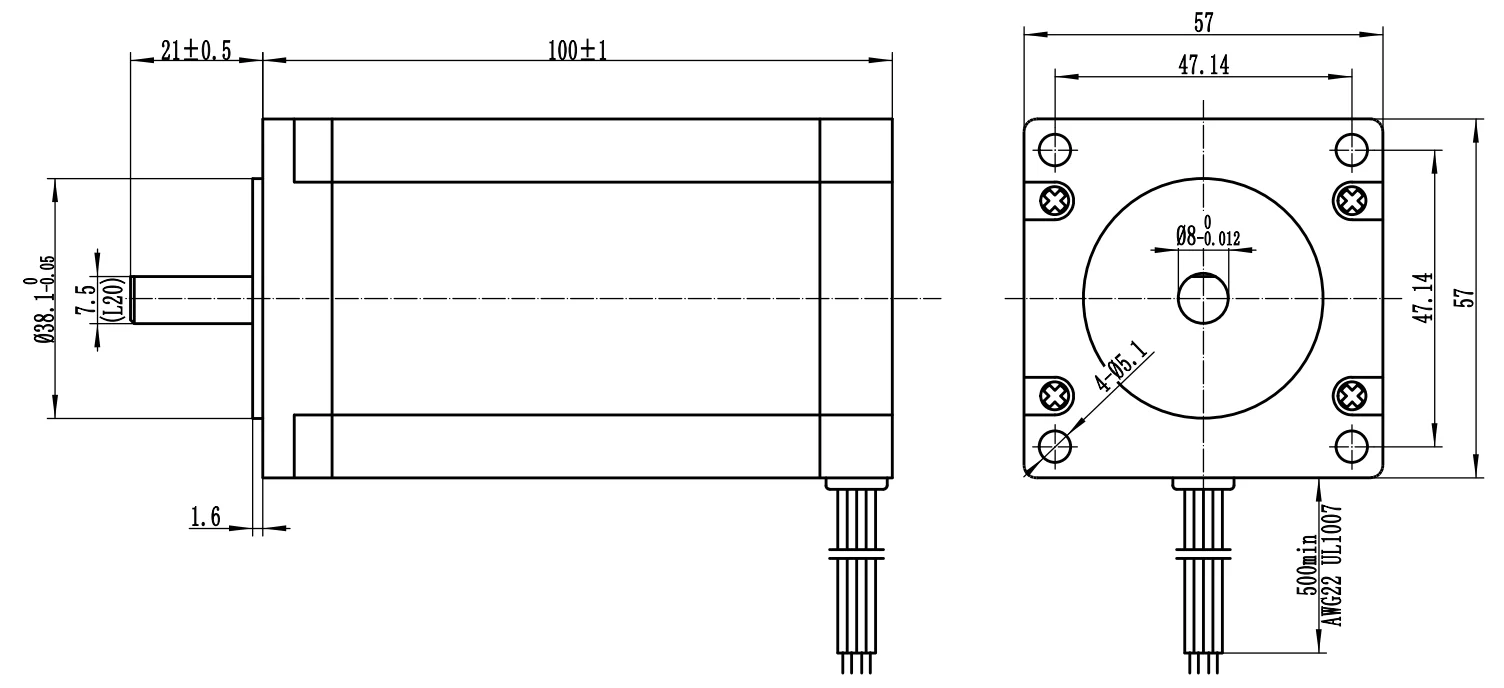

Гибридный шаговый двигатель типа 57HS100
Технические характеристики
Схема
Угол поворота
1,8 ° ± 5%
В настоящее время
3.0A
Фазы нет.
2
Сопротивление
1,4 ± 10% Ω
Сопротивление изоляции
100 МОм (500 В постоянного тока)
Индуктивность
5,5 ± 20% mH
Класс изоляции
B
Держательный крутящий момент
25 кг. См 2.5Nm)

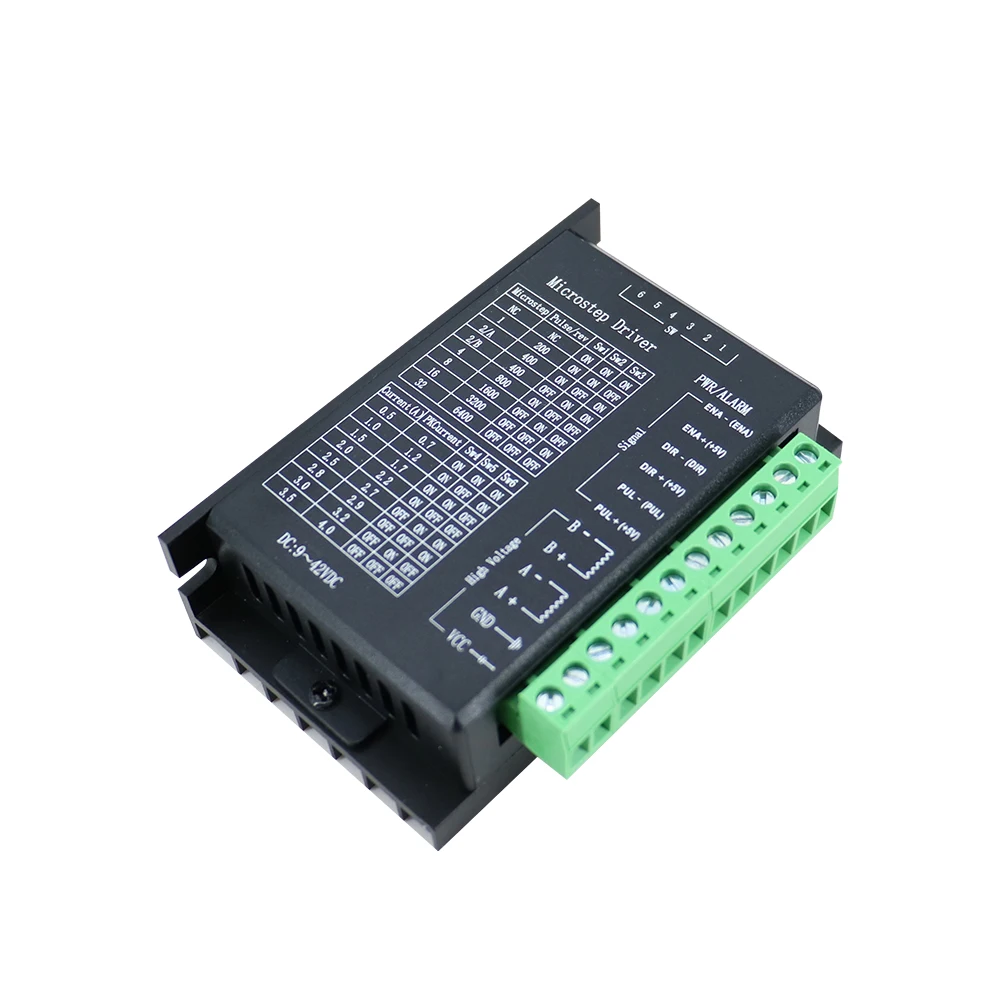

Microstep драйвер TB6600
Технические характеристики
Название
TB6600 Драйвер шагового двигателя
Стабилизатор напряжения
9-42VDC
В настоящее время
0,5-3.5A
Mricostep
1-32

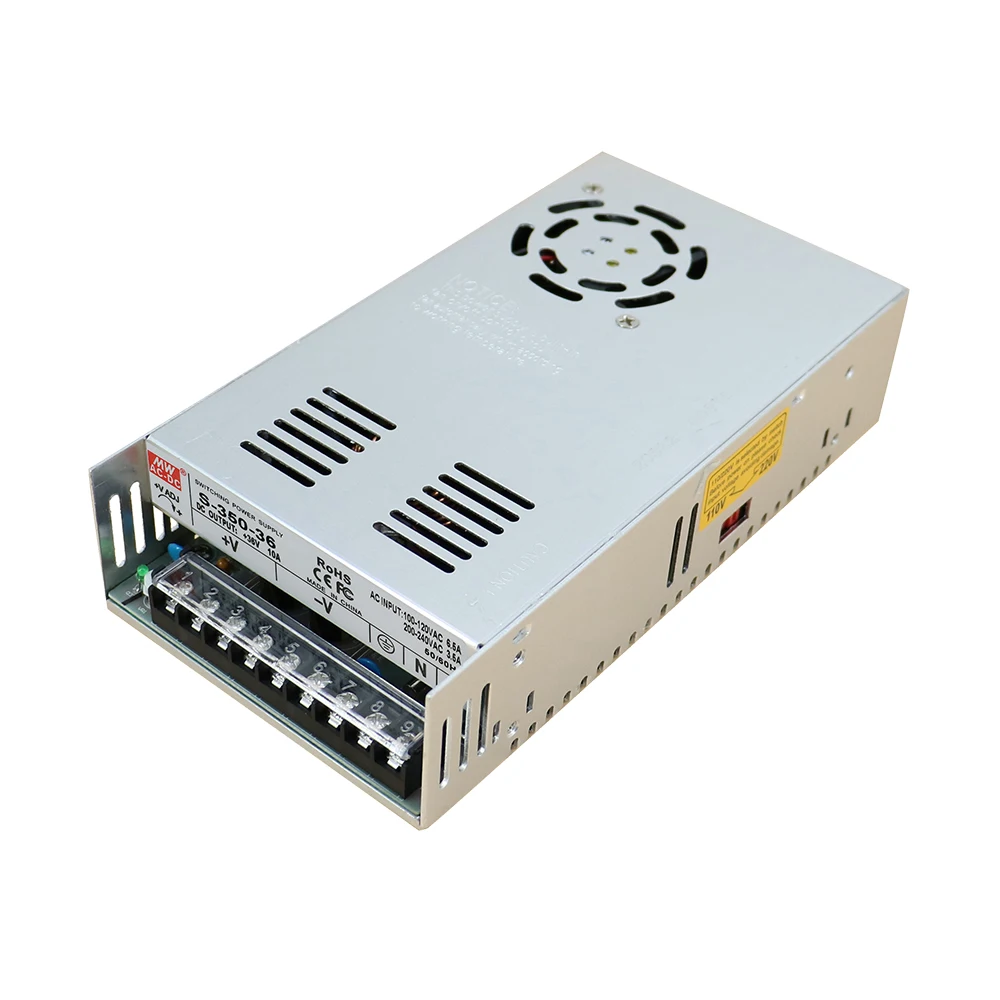

350 Вт 36В тормозной блок питания
Тип
S-350-36
Напряжение постоянного тока
Е-байка 36В
Номинальный ток
9.7A
Постоянная сила тока
0-9.7A
Номинальная мощность
349,2 W
Пульсация и шум
240mVp-p
Диапазон регулировки напряжения
32-40V
Точность напряжения
± 1.0%
Линейная регулировка скорости
± 0.5%
Регулировка нагрузки скорости
± 0.5%
Время запуска и подъема
200 мс, 50 мс
Время удержания
20 мс

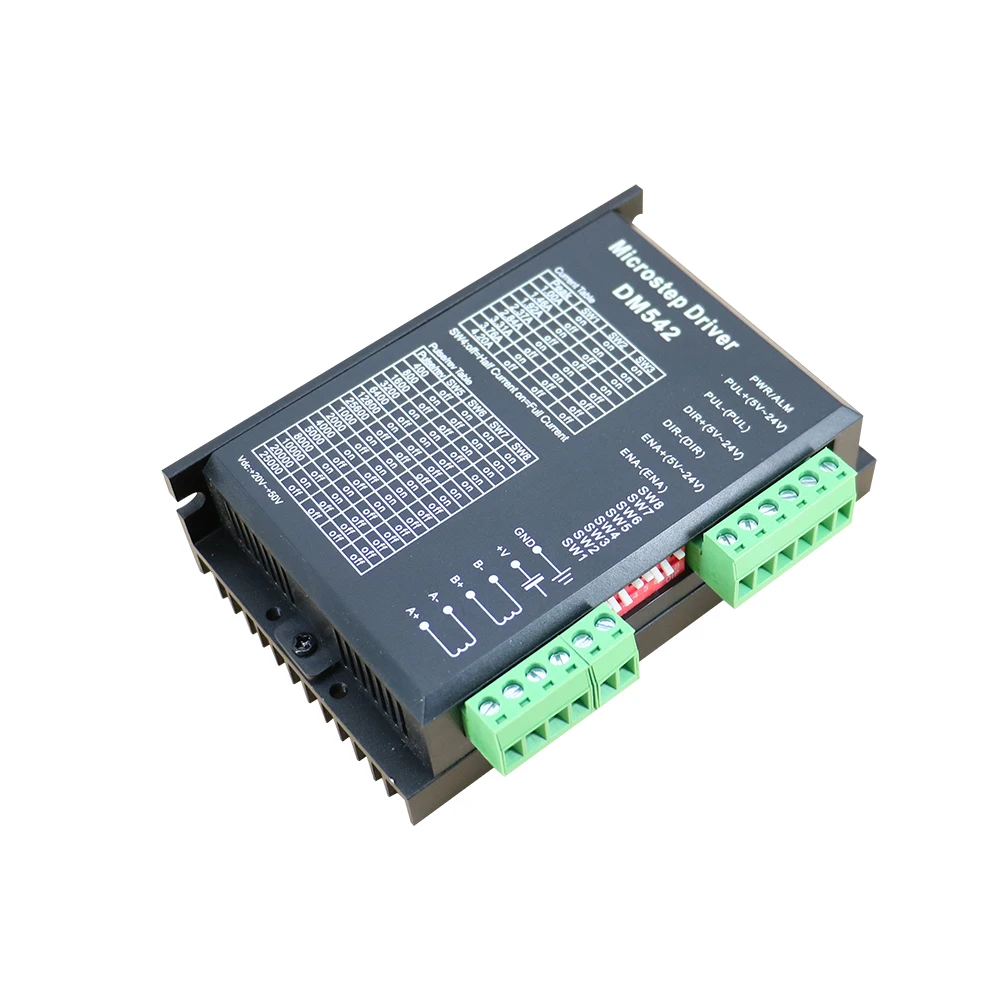

Microstep драйвер DM542
Технические характеристики
Название
DM542 Драйвер шагового двигателя
Стабилизатор напряжения
24-50VDC
В настоящее время
1,0-4.2A
Mricostep
256
Microstep драйвер DM542
Описание продукта:
Мин
Советую
Макс
Напряжение питания VDC (3A)
24
36
50
Выходной ток (пиковое значение) A
1
/
4,2
Входной Ток логического управления (мА)
8
10
20
Ступенчатая частота отклика импульса (кГц)
0
/
200
Вентилятор охлаждения
Естественное охлаждение
Использование окружающую среду
Безопасность для окружающей среды
Избегайте пыли, масла, коррозионных газов
Влажность
40-90% RH
Температура
0-50 ℃
Termor
5,9 м/с * s Макс.
-
ApplicationCNC machine
-
CertificationCCC, CE, ISO, ROHS, UL
-
Controller card3/4 Axis USBCNC Controller card
-
Controller card BOB4 Axis USB Mach3 Board
-
Driver ModelTB6600 / DM542 / DM556
-
Driver nameTB6600 4.0A /DM542/DM556
-
Dual ShaftCan be changed
-
Holding Torque25kg.cm
-
Inductance5.5±20%mH
-
Insulation Resistance100Mohm (500V DC)
-
is_customizedYes
-
Motor ModelNema 23 57HS1003004D8
-
Motor NameNema 23 57HS1003004D8
-
Motor shaft8mm /6.35mm
-
Motor Size57x57x100mm
-
Motor wires4
-
Phase2
-
Phase Resisitance1.4Ω
-
Power supply350W 36V
-
Power supply PSU350W 36V
-
Shaft Diameter8mm
-
Shaft TypeD Shape
-
Вес логистики8.500
-
Каждая упаковка1
-
Крутящий Момент2.5Nm
-
Минимальная единица измерения100000015
-
Название брендаHLTNC
-
Номер модели57HS1003004 Nema23 4 Axis 2.5N
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)8
-
Размер логистики - длина (см)30
-
Размер логистики - ширина (см)15
-
СертификацияЕвропейский сертификат соответствия
-
ТипHYBRID
-
Ток / Фаза3A
-
Угол Шага (градусы)1.8
-
Фаза2
