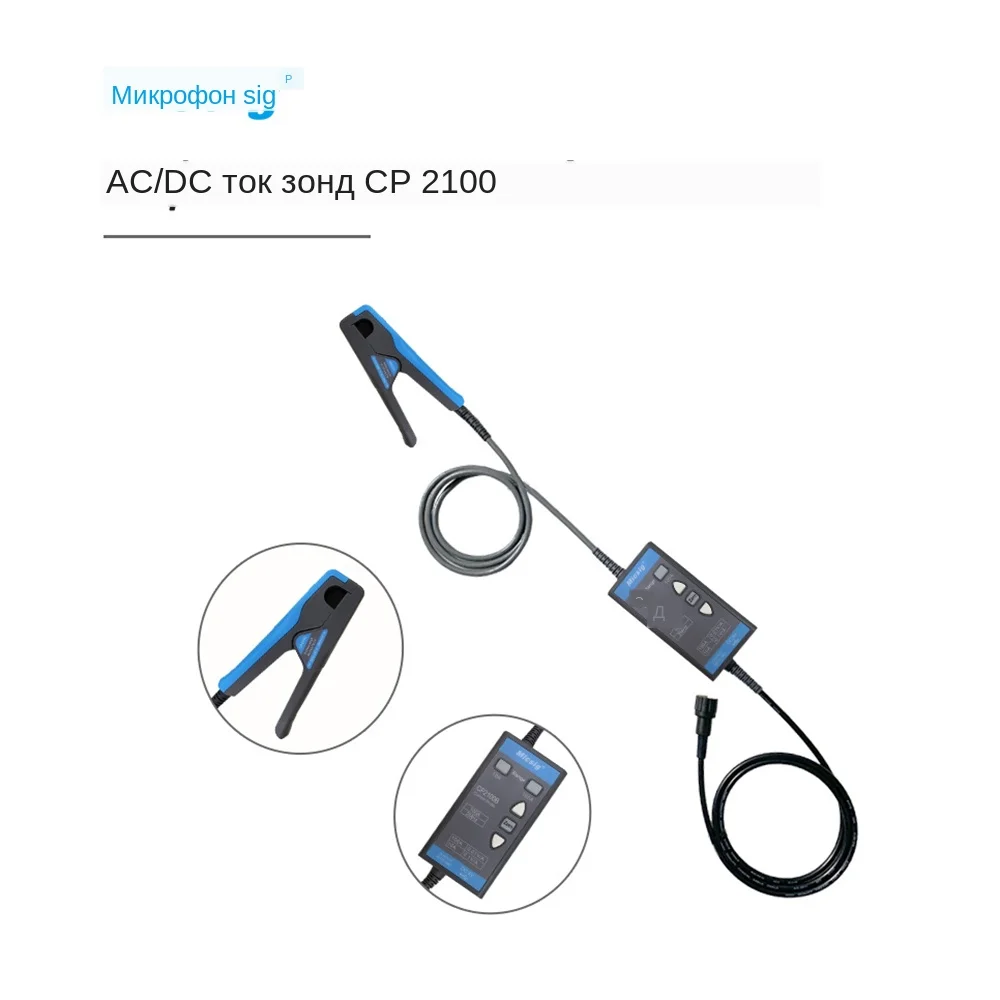

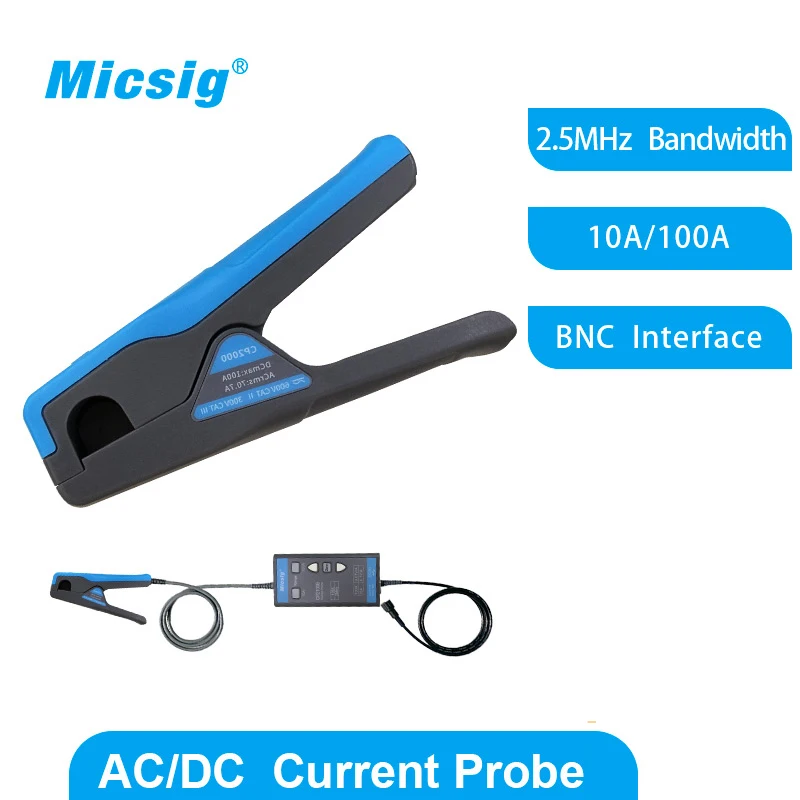

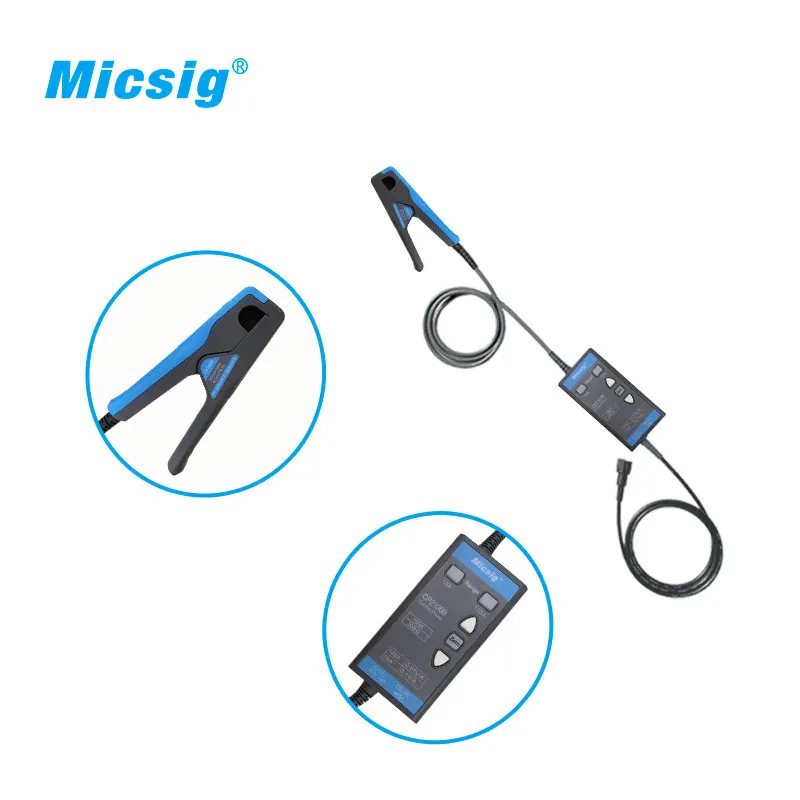

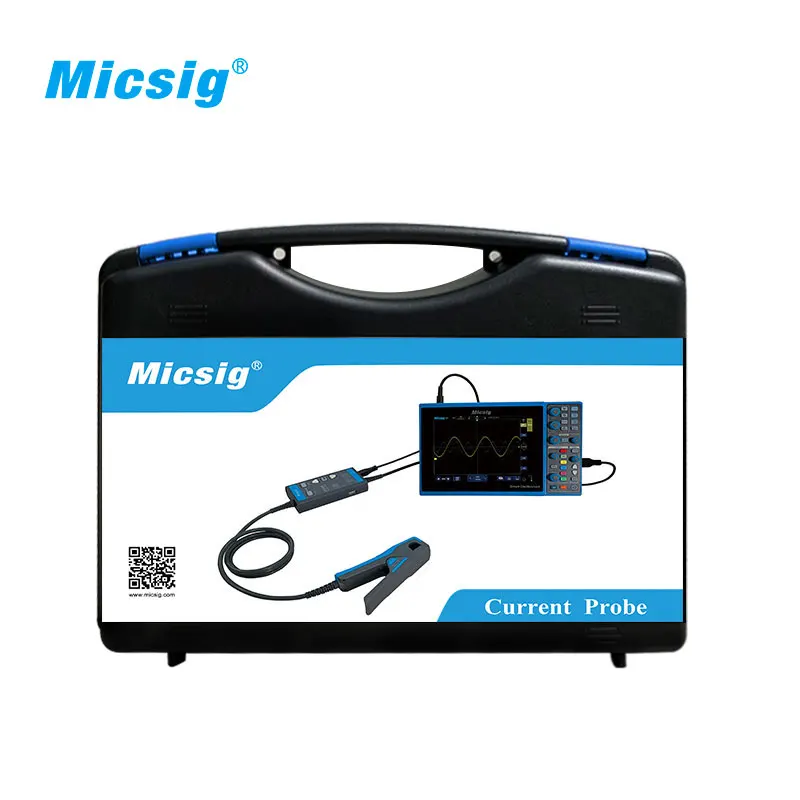

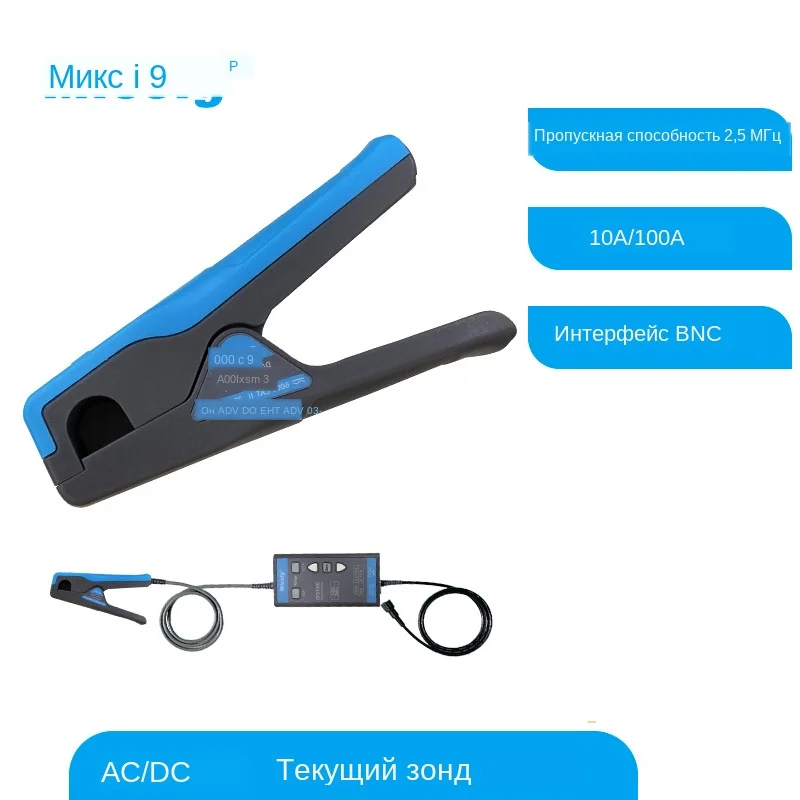

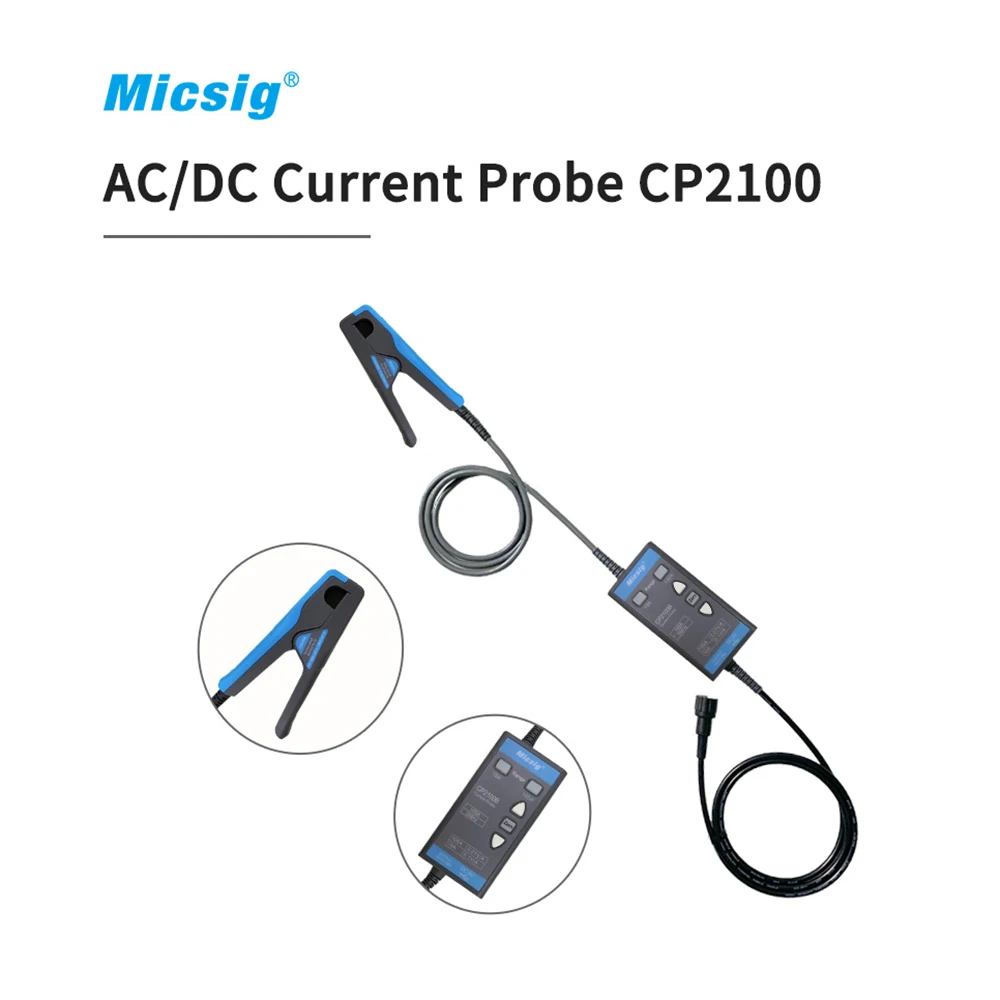

Micsig ACDC токовые щупы CP2100A Series CP2100 A NEW

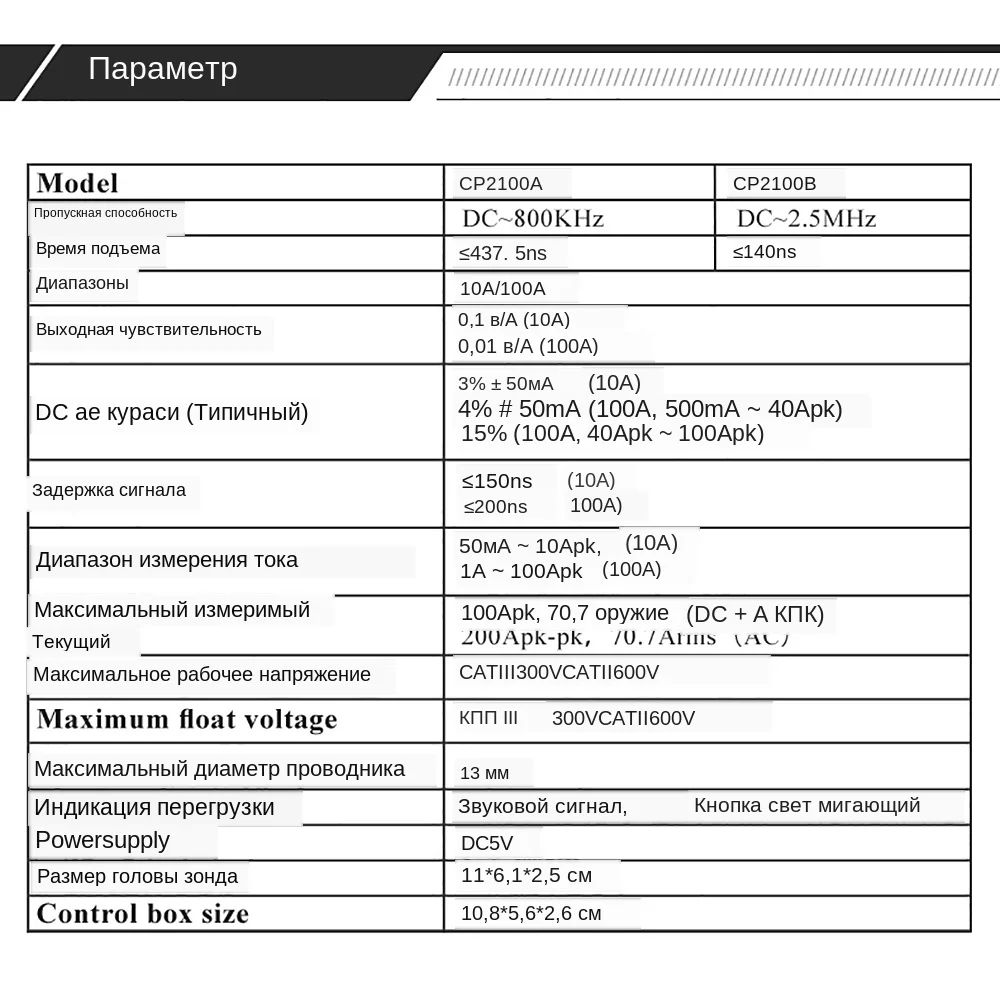

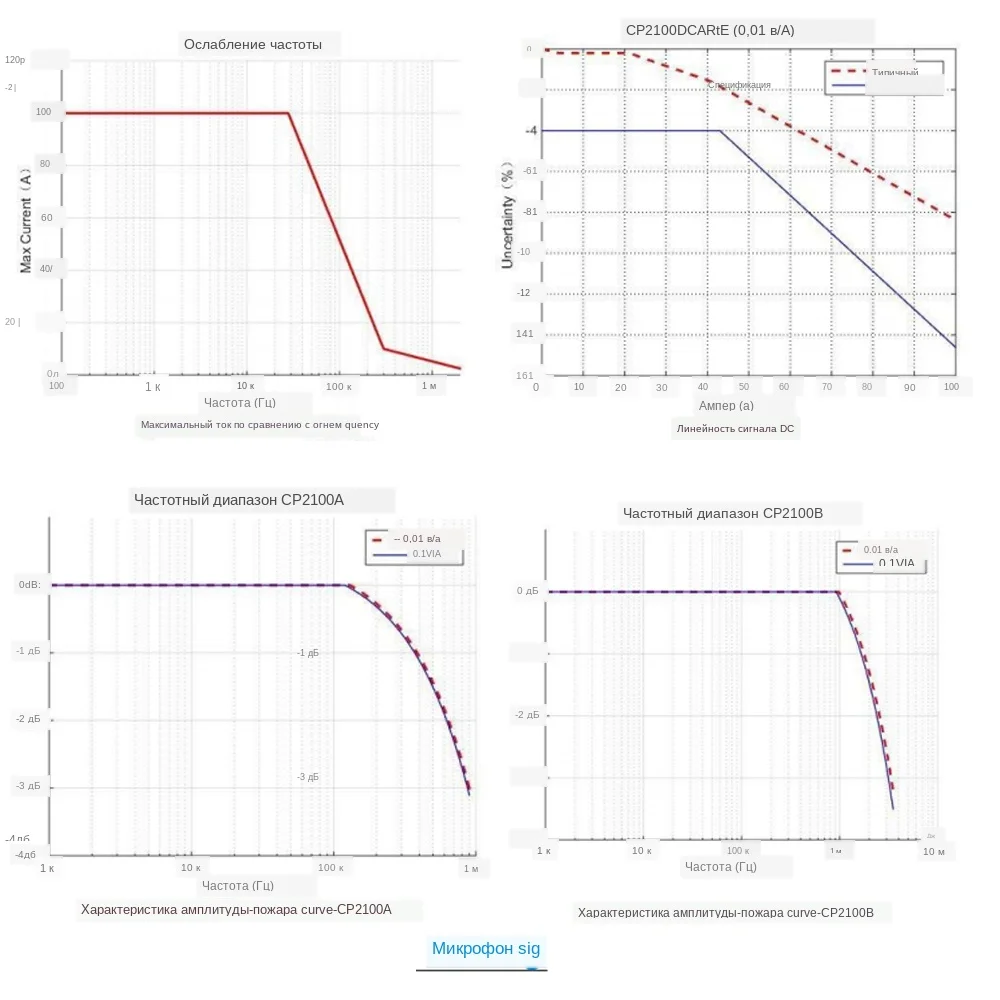

Меры предосторожности 1. Измерительная цепь должна быть CAT II 600 в или ниже.? Не измеряйте Голый Проводник. 2. Не прикасайтесь к проводнику под тестом и головке датчика во время Измерения. 3. Не использовать во влажных/влажных условиях. 4. Не прикасайтесь к прибору или объекту, подвергаемому испытанию, мокрыми руками. 5. Пожалуйста, используйте этот продукт в пределах, разрешенных терминалом. 6. Пожалуйста, используйте этот продукт по мере необходимости.? Пожалуйста, заземлите продукт через USB кабель питания. Технические характеристики Версия: 1,0 Изменение содержания: первый выпуск Время выпуска: 2019,05 Параметры: CP2100A/CP2100B Полоса пропускания: DC ~ 800 кГц (CP2100A)/DC ~ 2,5 МГц (CP2100B) Время подъема: ≤583ns (CP2100A)/≤175ns (CP2100B) Диапазоны: 10A/100A (опционально на переключателе) Чувствительность на выходе: 0,1 в/A (10 а)/0,01 в/A (100 А) Постоянный ток (Типичный): 3% ± 50 мА (10А)/4% ± 50 мА (100А, 500мА ~ 40апк) /15% (100А, 40апк ~ 100апк) Задержка сигнала: <150ns (10A)/<200ns (100A) Линейность сигнала постоянного тока (типичная): линейность сигнала постоянного тока, типичная на странице 6 Диапазон измерения: 50 мА ~ 10 АПК (10 а)/1 А ~ 100 АПК (100 А) Максимальный измеримый ток: 100 АПК, 70,7 стрелок (DC + ACpk)/200Apk-pk, 70,7 стрелок (AC) Максимальное рабочее напряжение: CAT III 300 В CAT II 600 в Максимальное поплавковое напряжение: CAT III 300 В CAT II 600 в Максимальный диаметр проводника: 13 мм Индикация перегрузки: звуковой сигнал, мигающий светильник кнопки Источник питания: 5 В постоянного тока Размер головки зонда: 11*6,1*2,5 см Размер коробки управления: 10,8*5,6*2,6 см Длина: 228 см Вес: 290 г Вес одной посылка: 1000 г Один посылка Размер: 29,5*23,6*5,7 см Рабочая температура: 0 °C ~ 50 °C Температура хранения:-20 °C ~ 80 °C Рабочая влажность: 5% ~ 95% (0 °C ~ 40 °C, без конденсации) /5% ~ 65% (40 °C ~ 50 °C, без конденсации) Рабочая высота: ≤3000m Высота хранения: ≤12000m Инструкции: 1. Подключите BNC токового зонда к осциллографу (или другому инструменту) и подключите usb-кабель для питания токового зонда. 2. В зависимости от тока, выберите соответствующий диапазон на зонде, соответствующий кнопочный светильник становится зеленым. 3. Отрегулируйте настройки осциллографа: входное сопротивление 1 МОм; выберите ток или установите блок отображения в качестве; Установите мультипликатор затухания зонда соответствующего канала. Если зонд 100А (0,01 в/А), осциллограф должен быть 100х, если зонд 10А (0,1 в/А), осциллограф 10х. 4. Нажмите кнопку auto zero, чтобы осуществить автоматическую нулевую регулировку Зонд. После того, как нулевая Регулировка будет успешно выполнена, звуковой сигнал на один раз. В противном случае «Звуковой сигнал» будет 3, что означает, что нулевая Регулировка не работает; Внешнее магнитное поле может слегка повлиять на ноль постоянного тока зонда. После того, как нулевая Регулировка завершена, пожалуйста, не перемещайте ее в большом диапазоне. 5. Откройте зажим токового зонда для зажима проводника под испытанием в соответствии с направлением, указанным зажимной головкой. Примечание: Если измеренное направление потока тока находится в противоположном направлении, указанном зажимной головкой, выход является отрицательным. 6. Отрегулируйте осциллограф, чтобы получить лучшую форму волны. Примечание: Когда ток превышает диапазон, зуммер будет звучать в течение длительного времени, и кнопочный светильник будет мигать. Техническое обслуживание 1. В течение гарантийного срока продукта и при нормальном использовании, компания будет нести ответственность за бесплатное обслуживание из-за выхода из строя самого продукта из-за проблем с качеством. 2. Пожалуйста, держите продукт сухим, чистым и аккуратным. 3. Если есть грязь, используйте мягкую ткань или губку со спиртом, чтобы удалить грязь. 4. Не используйте воду. 5. Для обеспечения работоспособности продукта рекомендуется производить проверку или калибровку один раз в год. Особенности 1. Серия CP2100 является токовым зондом, который может измерять как DC, так и AC. 2. Это небольшой и красивый дизайн с разрезом. 3. Он использует стандартный BNC интерфейс для осциллографов или мульти-разъем для адаптеров. 4. максимальный ток, который можно измерить, составляет 100 АПК (70 рук); он разделен на 2 модели, CP2100A измеряемый диапазон полосы пропускания-DC ~ 800 кГц, CP2100B измеряемый диапазон полосы пропускания-DC ~ 2,5 МГц, зонд тока серии CP2100 имеет два дополнительных диапазона: 10A и 100A. 5. С автоматической и ручной регулировкой нулевого уровня, USB питания, без дополнительного источника питания, что делает измерение более удобным. 6. Часто используется в приводе двигателя, частоте мощности, инверторе, блоке питания, авионике и других областях. Pacakge 1 Набор Micsig зондов переменного/постоянного тока (CP2100A) 3303282
