Устройство для зарядки NiMH NiCd аккумуляторов 1S-8S, плата зарядного модуля 2S 3S 4S 6S 7S 1,2 V 2,4 V 3,6 V 6V 4,8 V 7,2 V

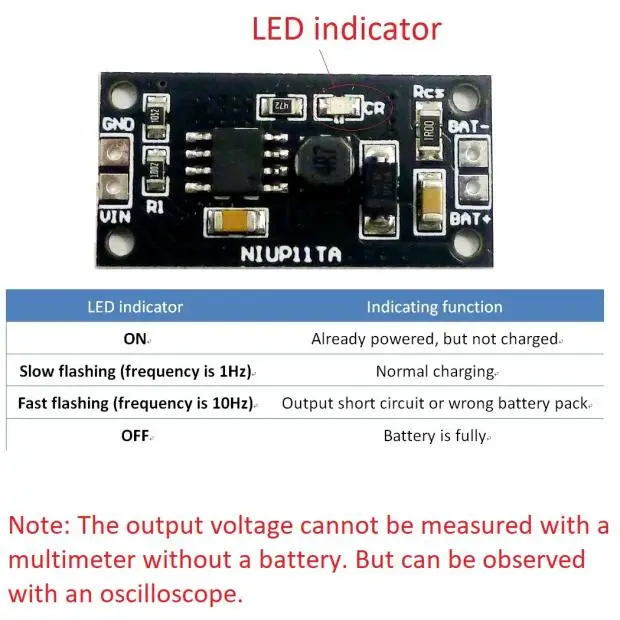

Защита питания от USB: При зарядке нескольких аккумуляторов источник питания USB должен подавать большой ток. Чтобы убедиться, что питание от USB не повреждено, NIUP11TA добавляет защиту от питания от USB. Когда напряжение питания USB вытягивается до определенного порога, уменьшается зарядный ток для защиты источника питания USB. При повышении напряжения питания USB Настройте зарядный ток до максимального значения. Защита от короткого замыкания и активация аккумулятора нулевым напряжением: NIUP11TA может интеллектуально обнаруживать короткое замыкание выхода и указывать на ошибку. NIUP11TA позволяет длительные шорты на выходе, не повреждая ни одну схему и мощность USB, а выход укорочен и поддерживает низкое энергопотребление. NIUP11TA имеет функцию активации батареи нулевого напряжения, которая определяет нулевую напряжение батареи при первом обнаружении короткого замыкания после включения. Лошадь активирует аккумулятор с нулевым напряжением, а аккумулятор с нулевым напряжением активируется и переходит в обычный процесс зарядки. Если аккумулятор нулевого напряжения не активирован, он будет считаться коротким замыканием, светильник начнет мигать. Защита аккумулятора: 1) Если напряжение батареи превышает 1,35 в, считается, что батарея близка к полной емкости. После подключения устройство не будет заряжаться, светильник катор погаснет, чтобы предотвратить падение емкости батареи из-за эффекта памяти никель-кадмиевой батареи. 2) После подключения аккумулятора будет оцениваться количество аккумуляторных блоков. Если напряжение не находится в соответствующем диапазоне, зарядка не будет выполнена. Процесс зарядки: 1) Обнаружение вставки батареи Когда зарядное устройство включено, оно автоматически определит наличие или отсутствие вставки батареи. После обнаружения нулевого напряжения аккумулятор активируется автоматически. При обнаружении короткого замыкания будет указана ошибка. Если количество аккумуляторных батарей не совпадает с схемой, будет сообщено об ошибке. После того, как правильно вставлен аккумулятор, будет выполнена обычная зарядка. 2) предварительная зарядка Если подключенный к аккумуляторному блоку аккумулятор составляет менее 1 в, это означает, что аккумулятор слишком сильно разряжен. Его необходимо активировать после активации небольшого тока, чтобы предотвратить повреждение аккумулятора. Для предварительной зарядки требуется ток 100 мА и быстрая зарядка, когда напряжение одной батареи больше 1 в. 3) Быстрая зарядка Если подключенный к аккумуляторному блоку аккумулятор уже больше 1 в, это означает, что аккумулятор прошел порог предварительной зарядки и его можно быстро зарядить. Для быстрой зарядки требуется контроль тока на 250 мА. Процесс быстрой зарядки должен периодически определять напряжение батареи и ток зарядки, а также обнаруживать напряжение батареи-в или 0 △в и прыгать, чтобы сделать зарядку. 4) Воспользуйтесь зарядкой Быстрая зарядка была использована для зарядки напряжения аккумулятора до 1,3 В или выше при большом токе. При использовании быстрой зарядки Температура аккумулятора будет быстро расти. Его нужно изменить на меньший ток, чтобы восполнить заряд. В это время ток управляется на уровне 200мА. Составляйте время зарядки в течение 20 минут, а затем Прыгайте до непрерывной зарядки после окончания заряда. 5) Непрерывная зарядка Для того, чтобы восполнить саморазряд аккумулятора, он войдет в непрерывный заряд после окончания зарядки. Ток непрерывного заряда составляет 40мА. После входа в непрерывный заряд индикатор погас. Когда пользователь удалит аккумулятор, он перейдет к следующему циклу зарядки. 6) обнаружение выхода батареи При входе зарядки система продолжит тест на снятие аккумулятора. После обнаружения, что аккумулятор извлечен, он перейдет в следующий цикл зарядки.
