Самообслуживание автомобиля Материнская плата стиральной машины (шесть функций) руководство
Введение принципа системы:
Основной принцип работы системы самообслуживания автомойки: когда пользователь платит мобильный телефон, монета или карта, цифровая трубка на материнской плате Отображает количество в верхнем ряду и время в нижнем ряду. После нажатия на кнопку чистой воды, пены, вакуума или мытья рук, реле материнской платы контролирует водяной насос для вывода чистой воды или пены, контролирует пылесос для пылесоса, управляет электромагнитным клапаном для мытья рук, управляет воздушным насосом для надувания или контролирует стерилизацию озоном. В это время основная плата автомойки осуществляет вычет Комиссии и время. Когда переключатель потока воды течет вода, Начинается зарядка, а когда переключатель потока воды не течет вода, зарядка приостанавливается. Нажмите эту же функциональную кнопку второй раз, чтобы приостановить выставление счетов, и баланс будет очищен после приостановки в течение определенного периода времени. Когда сумма израсходована или Вторая карта переключена, машина перестает работать и процесс Мойки автомобиля заканчивается.
Особенности и преимущества товара:
1. На все материнские платы используются оригинальные импортные чипы и компоненты, с разумной конструкцией цепи, сильной защитой от помех и стабильным и надежным качеством.
2. Высокая стоимость: имеется три способа оплаты: мобильный телефон, кредитная карта и монета, шесть функций воды, пены, пылесоса, мытья рук, надувания и дезинфекции. Он автоматически включает светильник и имеет функцию голосовой подсказки.
3. Материнская плата использует метод вычета обратного отсчета, который вычитает Комиссию один раз в секунду. Вычет более интуитивно понятен через обратный отсчет; Зарядка может быть достигнута при открытии пистолета, но не при закрытии пистолета.
4. Модуль Мобильных Платежей поддерживает платежи WX и Alipay, предоставляет программное обеспечение для управления фоновыми данными и подсчитывает ежедневные данные о доходах. И имеет функцию участника, может быстро вернуть средства!
5. Интерфейс основной платы имеет светодиодный цию светодиодного индикатора, что более удобно для устранения неполадок.
6. Все продукты поддерживают круглосуточное техническое руководство посылка успешно выполнена.
Описание функции основной платы:

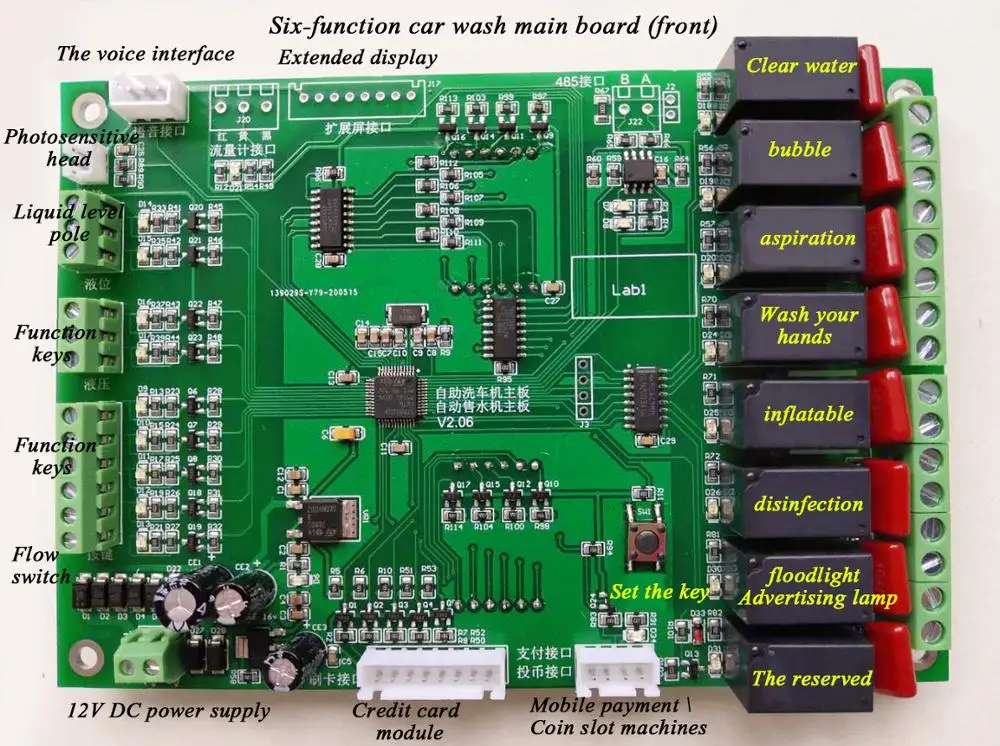

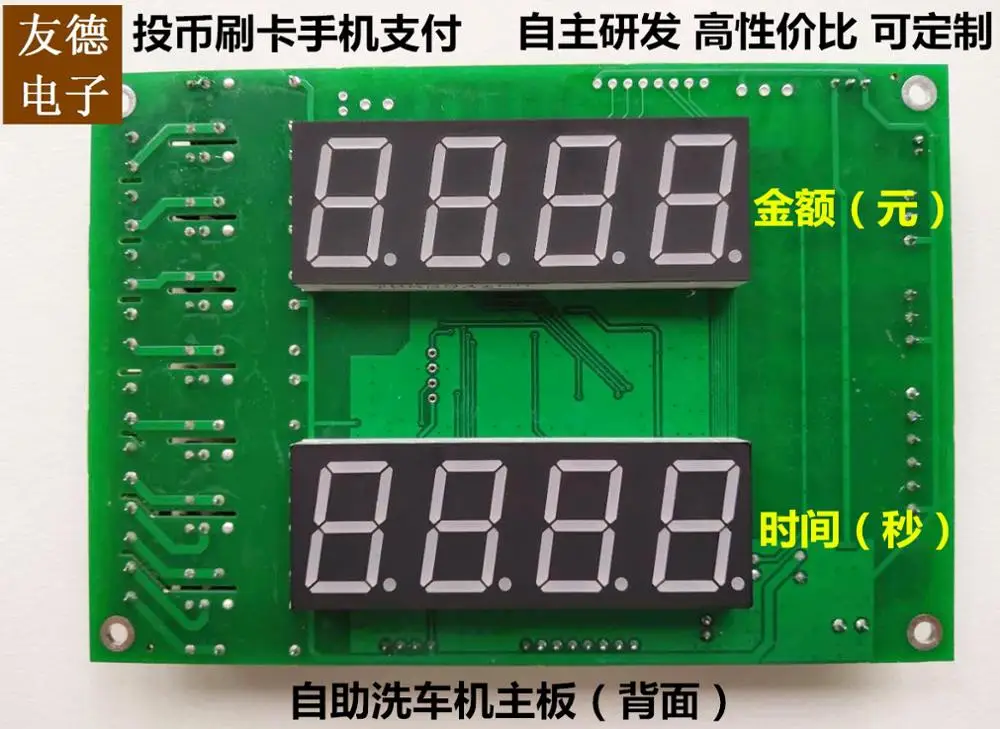

Шестифункциональный автомобиль самообслуживания материнская плата стиральной машины включает в себя два ряда больших цифровых дисплеев трубки (верхний ряд показывает количество, нижний ряд показывает время), шесть функций воды, пена, вакуум, ручная мойка, надувание, дезинфекция, Контроль выхода, реклама (освещение) выход управления, Интерфейс модуля кредитной карты, интерфейс голосового модуля, вход для Мобильных Платежей (слот для монет), вход для обнаружения уровня жидкости, вход для обнаружения ключей, светочувствительный зонд и т. д.
Он может реализовать отображение Количества, отображение времени, чистую воду, пену, пылесос, мытье рук, надувание, дезинфекция и другие функции, функция оплаты монет с помощью мобильной карты, функцию голосовых подсказок, резервуар для воды (пенопластовая коробка) обнаружение уровня жидкости, обнаружение интенсивности света и темноты, Ночь автоматически включает рекламные огни и другие функции.
Время паузы может быть установлено, время ожидания очищено, резервуар для воды не имеет воды, и Датчик потока может использоваться для зарядки пистолета, когда пистолет закрыт, И заряд более точный.
Интеграция двух версий материковой части и Тайваня, мобильные платежи и монеты имеют полный набор льготных настроек.
Инструкции по монтажу материнской платы:
1. Подключение питания: основная плата питается от источника питания низкого напряжения 12 В постоянного тока. Источник питания постоянного тока напрямую подключается к разъему питания основной платы, либо положительный полюс силового модуля подключается к «+ V» разъема питания основной платы, А отрицательный полюс подключается к "-V" клеммы питания.
2. Вспомогательное подключение: Мобильный платежный модуль или устройство с монетоприемником подключается к «платежному интерфейсу» материнской платы, устройство с монетоприемником подключается к «монетоприемнику» модуля мобильного платежа, модуль кредитной карты подключается к «монетоприемнику» материнской платы, А голосовой модуль подключается к материнской плате" Голосовой интерфейс ", колонка подключается к" колонке "клемме модульного голоса, светильник светочувствительный щуп подключается к" светочувствительному "интерфейсу основной платы.
3. Клавишный вход: "В1" и "ком" подключаются к водной кнопке, "IN2" и "ком" подключаются к поролоновой кнопке, "IN3" и "COM" соединяются с вакуумной кнопкой, "IN4" и "COM" соединяются с Ручной Мойкой, "" L3 "и" COM "подключаются к надуванию," L4 "и" COM "подключаются к кнопке дезинфекции. (Соответствусветодиодный на материнской плате светильник рается после нажатия кнопки).
4. Вход переключателя потока воды: "IN5" и "COM" подключаются к переключателю потока воды.
5. Вход уровня bar: высокий уровень уровня bar подключен к "L1", низкий уровень уровня bar подключен к "L2", И общий конец подключен к «COM», когда обнаружится, что уровень резервуара ниже, чем низкий, материнская плата отображает 8» -", Если вы не используете эту функцию, Пожалуйста, подключите L1, L2, COM с проводами.

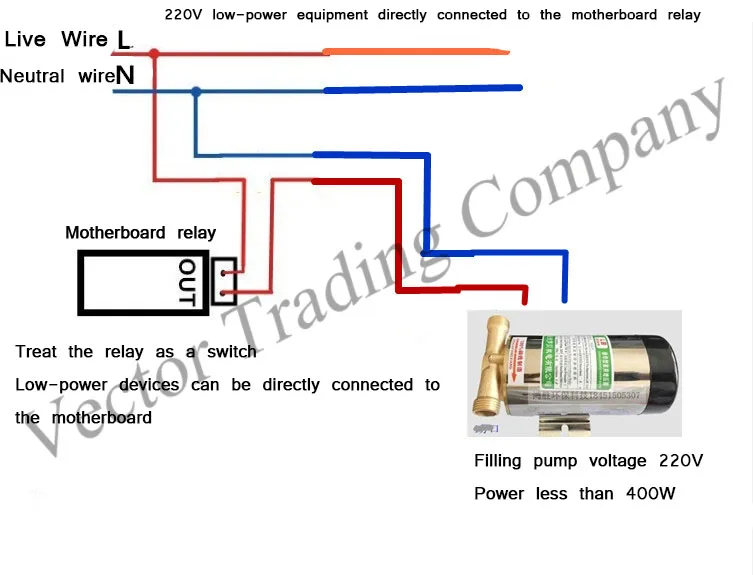

6. Релейный выход: черные компоненты на основной плате представляют собой реле, а реле-пассивные выходы, эквивалентные переключателям. Нет возможности вывода напряжения, и необходимо подключить соответствующее напряжение устройства. Реле основной платы подключается к оборудованию 220 В 500 Вт на максимум, а оборудование с высокой мощностью должно проходить через контактор переменного тока. (Для подключения реле см. Изображение ниже!) "OUT1" подключается к водяному насосу, "OUT2" подключается к пене, "OUT3" подключается к пылесосу, "OUT4" подключается к ручной Мойке, «OUT5» Подключается к надуву, "аут6" подключается к дезинфекции, "аут7" "подключает светильник," аут8 "защищен.

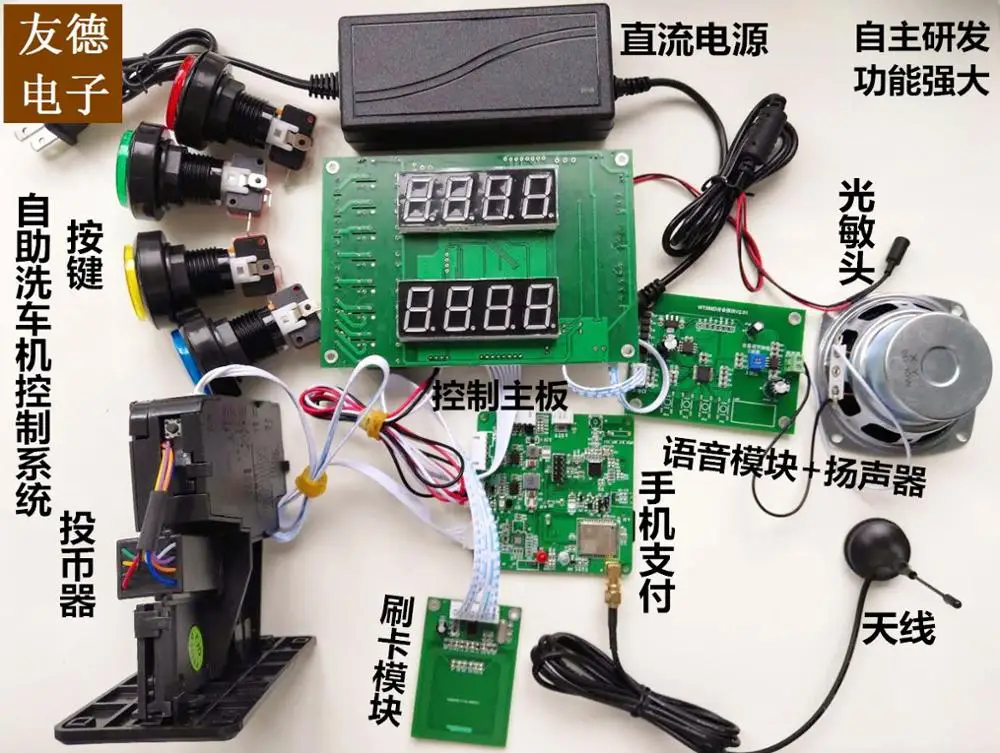

Технические рекомендации по аксессуарам:
1. Источник питания постоянного тока: обеспечивает стабильное питание материнской платы 12 В постоянного тока. Источник питания постоянного тока напрямую подключается к разъему питания материнской платы.

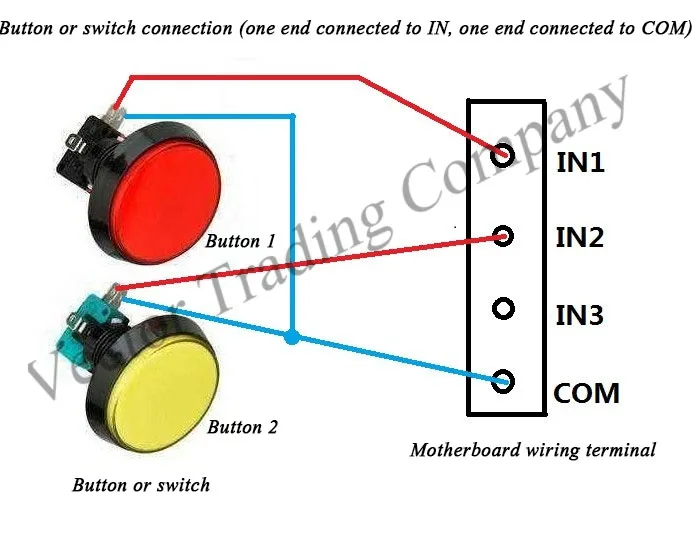

2. Большая кнопка: Нажмите кнопку, чтобы запустить или приостановить работу устройства. Один конец кнопки подключается к "IN", а другой-к "COM".
3. Светочувствительный зонд: он определяет яркость внешсветильник. Когда внешсветильник темный, материнская плата включает светильник ing; Когда внешсветильник яркий, материнская плата выключает светильник ing.
4. Стержень уровня жидкости: в основном обнаруживают наличие или отсутствие воды в резервуаре для воды, выбирайте модель с двумя поплавками высокой и низкой, поплавок закрывается после плавания, И поплавок отсоединяется после падения.
5. Переключатель потока воды: Определите, течет ли вода в водопроводе, закройте, когда течет вода, и откройте, когда вода течет.
6. Голосовой модуль: после работы пользователя динамик транслирует функциональный контент для повышения удобства пользователя.
7. Оператор монет: количество данных, оплачиваемых на главную плату, существует два вида специальных операторов монет и операторов монет за один доллар.

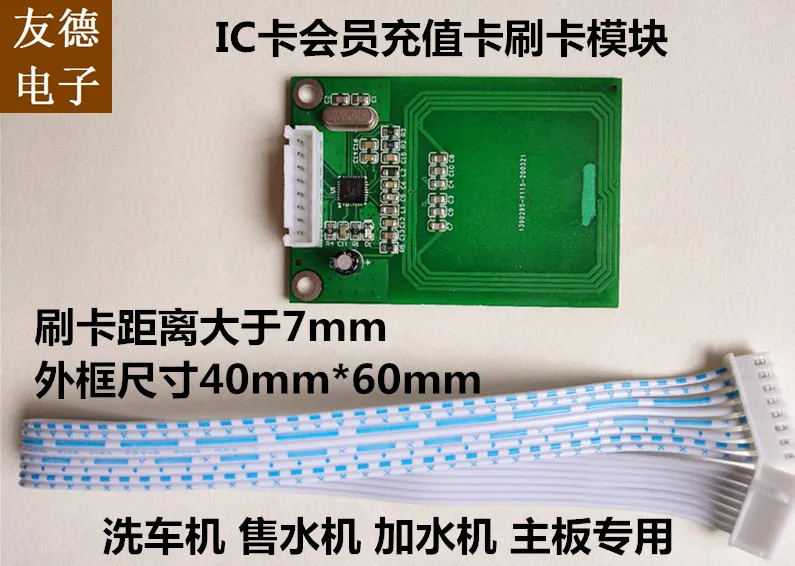

8. Модуль кредитной карты: прочитайте сумму Членской Карты на главной плате, чтобы осуществить членский платеж.

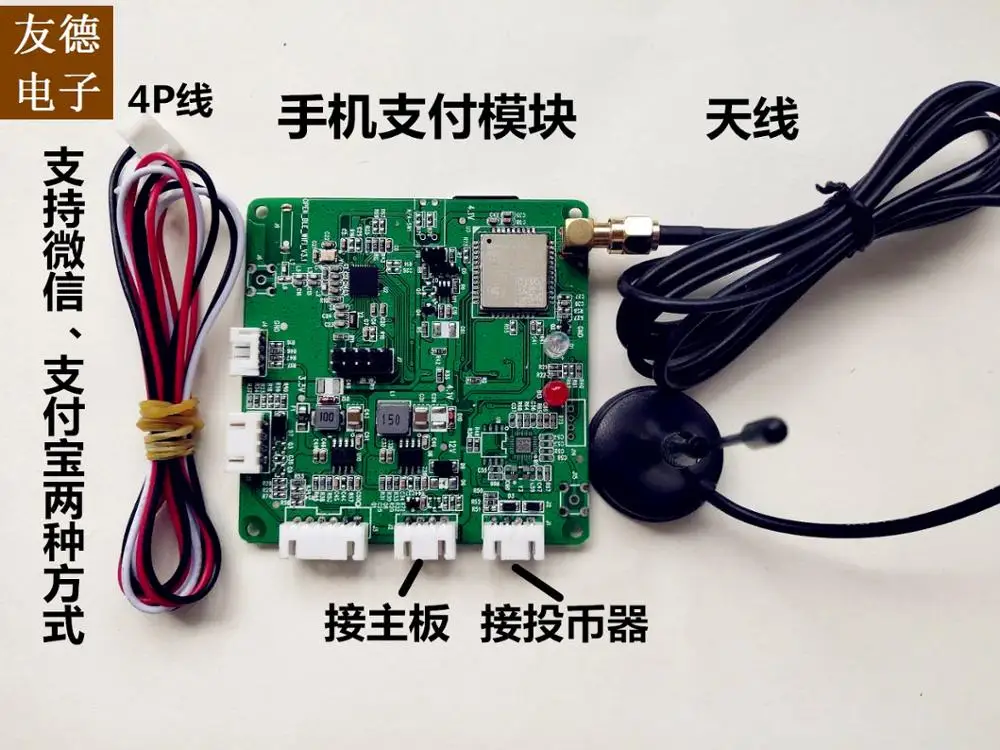

9. Мобильный телефон модуль оплаты: объем данных, оплаченных за код сканирования материнской платы мобильный телефон.

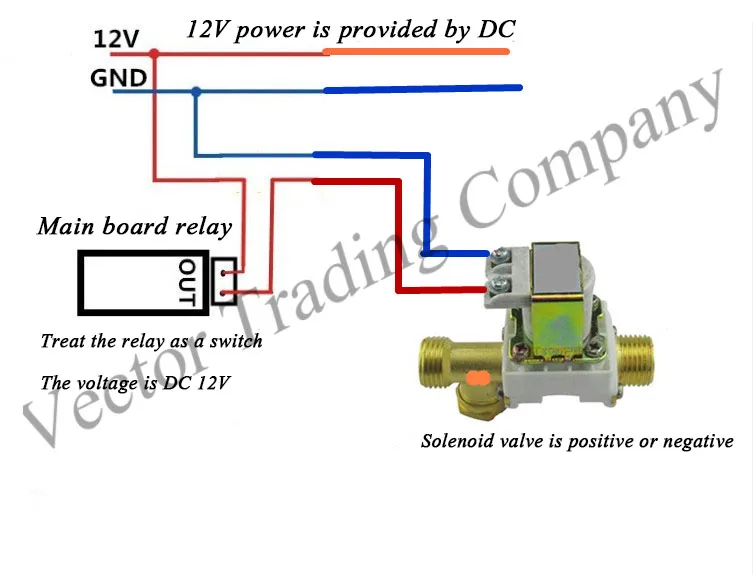

10. Электромагнитный клапан: Откройте или закройте водопроводную трубу. Реле главной платы контролирует включение и выключение одного из соленоидных клапанов. (См. Прикрепленное изображение способа подключения!)

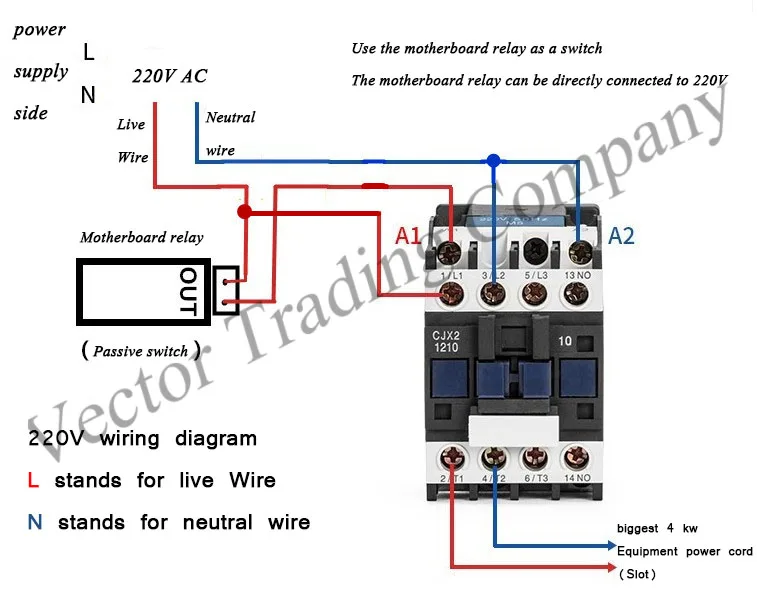

11. Контактор переменного тока: Управляйте мощным оборудованием, таким как насос или пылесос. Реле основной платы контролирует включение и выключение одного из контакторов переменного тока A1 и A2. (См. Прикрепленное изображение способа подключения!)
Значение параметров материнской платы:
Нажмите клавишу настройки на задней панели материнской платы, чтобы войти в режим настройки параметров, нажмите кнопку "пауза" для увеличения на 1, нажмите Параметр «открыть клавишу», чтобы уменьшить на 1, после завершения настройки параметра продолжайте нажимать кнопку «установить» Или подождите 30 секунд, пока материнская плата не отобразит 0, нельзя использовать.
Конкретное значение параметров заключается в следующем:
F01: Установите один юань воды (по умолчанию 180 секунд)
F02: Установите время пузырьков в один юань (по умолчанию 90 секунд)
F03: Установите один юань вакуумного времени (по умолчанию 80 секунд)
F04: Установите время ручной стирки в один юань (по умолчанию 100 секунды)
F05: Установите темноту рекламных огней (по умолчанию 0, можно установить на 5)
F06: установите режим пены для чистой воды (0-это отдельный выход пены для чистой воды, 1-одновременный выход пены для чистой воды)
F07: Установите тип отделения для монет (0-это Пятиугольный разъем для монет за один доллар, 1-специальный разъем для монет за один доллар)
F08: Установите время, чтобы очистить сумму (оставшаяся сумма по умолчанию очищается через 5 минут)
F09: Установите метод перезарядки карты (0 означает проведите дважды, 1 означает проведите все время)
F10: Установите пароль машины (нажмите и удерживайте кнопку воды и пену одновременно, чтобы изменить, пароль машины и пароль карты можно использовать только)
F11: Проверьте общее количество кредитной карты (удерживайте кнопку воды и пену одновременно, чтобы очистить параметр)
F12: просмотрите общее количество монет (Параметры очищаются нажатием кнопки воды и пены одновременно)
F13: Установите время пузырьков (параметр бессмысленный)
F14: номер версии программного обеспечения (одновременно нажмите и удерживайте кнопку воды и пену, все параметры восстанавливаются в заводские настройки)
F15: Установите сумму перезарядки (по умолчанию-10 юаней, затем положите карту на доску кредитной карты, положите перезарядку в 10 юаней, показывая, что перезарядка выполнена успешно, И сбой указывает на сбой перезарядки)
F16: светильник, светильник функции освещения (0 означает свет, когда есть клиенты в ночное время, 1 означает свет всегда в ночное время)
F17: Установите сумму одноразового вычета из кредитной карты (вычет по умолчанию составляет 5 юаней)
F18: Установите минимальное начальное количество машины (ниже минимального начального количества, машина не может быть запущена)
F19: Установите параметры кредитной карты (не нужно изменять)
F20: Установите время надувания на один юань (по умолчанию 100 секунды)
F21: Установите Время дезинфекции в один юань (по умолчанию 100 секунды)
F22: Установите порог для полного подарка (сумма достигается монетами или мобильным платежом)
F23: Установите полную сумму подарка (сумма, указанная после достижения пороговой суммы)
F24: Переключение между материковой версией и тайваньской версией (0-материковая версия, 1-Тайваньская версия)
Общий анализ отказов:
1. Кнопка не реагирует: Проверьте, горисветильник светодиодный рядом с кнопкой после нажатия кнопки, светильник включится при обычном нажатии.
2. Количество уменьшается, Машинка не запускается: Наблюдайте, горит светильник рядом с реле оборудования, если горисветильник, проверьте правильно ли подключен источник питания техники.
3. Вода все время течет, а количество литров остается неизменным: Наблюдайте, мигает светильник рядом с интерфейсом расходомера. Возможно, расходомер сломан или проводка плохая.
4. После мобильного платежа или вставки монет сумма не отображается: Проверьте, горит светильник рядом с «платежным интерфейсом» основной платы, подключенной к мобильному платежу или приемнику монет, обычно он должен быть выключен, если свет горит, Установите параметр мобильного платежа для обычного открытого номера, переключатель на задней панели устройства с монетоприемником поворачивается на обычный Открытый №.

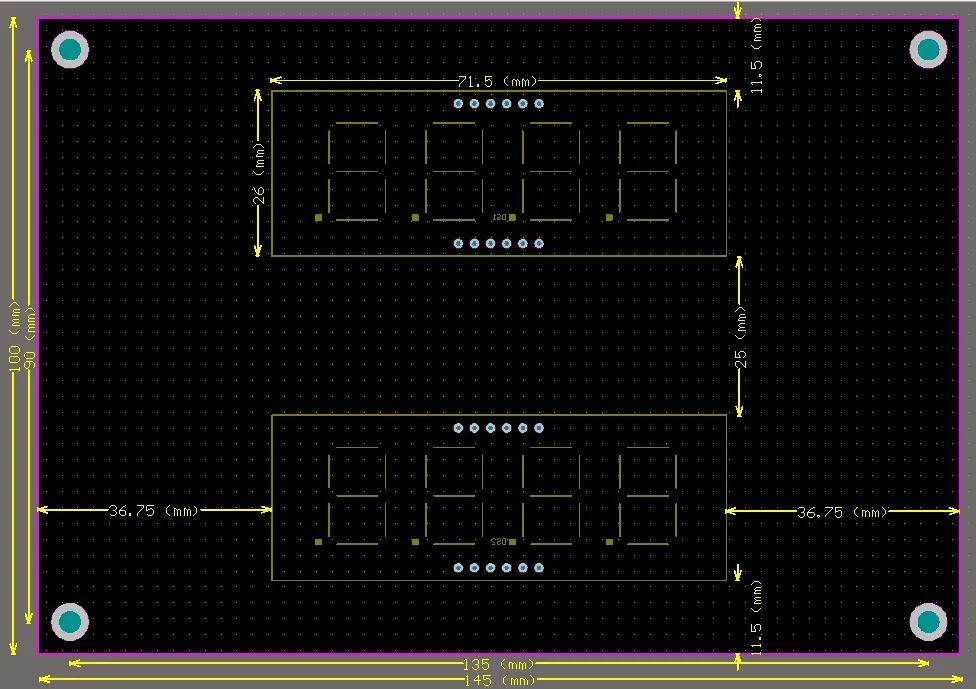

Размер основной платы и чертеж подключения:
