Последнее обновление: 08.03.2022
Плата привода контроллера 4K с поддержкой HDMI-совместимого разъема DP v-by-one, поддержка разрешения 3840x2160 EDP 30p, ЖК-экранM238WR2-SPA1
1. Общее описание
2. Особенности:
Чипсет
RTD2795UT(Realtek)
ЖК-панель
Тип панели
Светодиодный/LCD
Интерфейс
8 полос edp или 8 полос V-by-one
Максимальное разрешение
3840X2160 @ 60 Гц
Язык OSD
По умолчанию используется простой китайский, английский.
Поддержка других языков на заказ.
Видеовход
Совместим с HDMI
Поддержка декодирования видеосигнала HDMI 2,0, 4K @ 60 Гц
DP
Поддержка декодирования видеосигнала DP 1,2, 4K @ 60 Гц
Аудиовыход
Частота
Ответ
100 Гц ~ 15 кГц @ ± 3 дБ (1 кГц, опорный 0 дБ) сигнал)
Максимальная выходная мощность
2 × 10 Вт (8Ω) THD + N<10% @ 1 кГц
(Источник питания: 12 В, аудиовход: 0,5 ВМВ)
Мощность
Требование
12В
К Панели
3,3 В/5 В/10 В/12 В
Управление
Потребляемая мощность в режиме ожидания ≤ 1 Вт (только плата)
Ключевая функция
5 клавиш
Питание, меню, VOL +/Source ,VOL-, регулировка/выход
Функция расширения
ИК-управление, Управление яркостью подсветки, Поворот дисплея на 180 градусов, Регулируемое направление экранного меню (0,90, 180270 градусов)
Логотип запуска и язык меню OSD под заказ
Входной сигнал может автоматически обнаруживаться или выбираться вручную
Несколько вариантов соотношения сторон (полноэкранный, 1:1,16:9,4:3,5:4, пользователь)

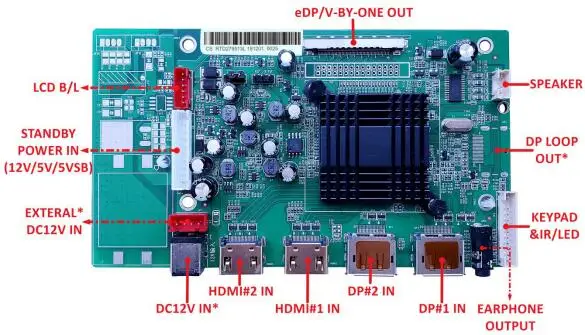

3. Функциональная компоновка
Изображение только для справки, фактический товар является стандартным.
Вид сверху:

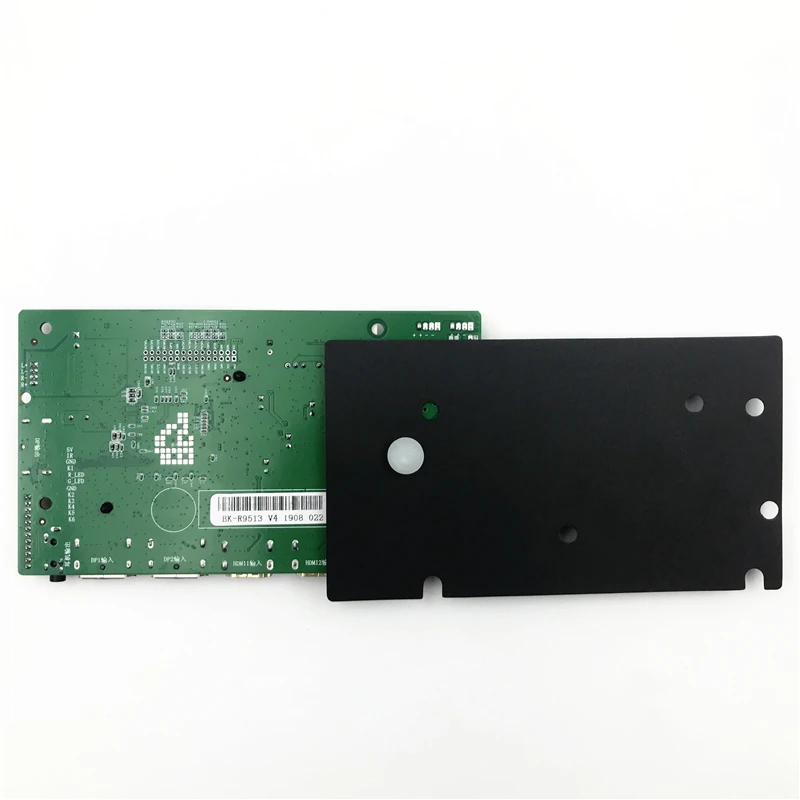

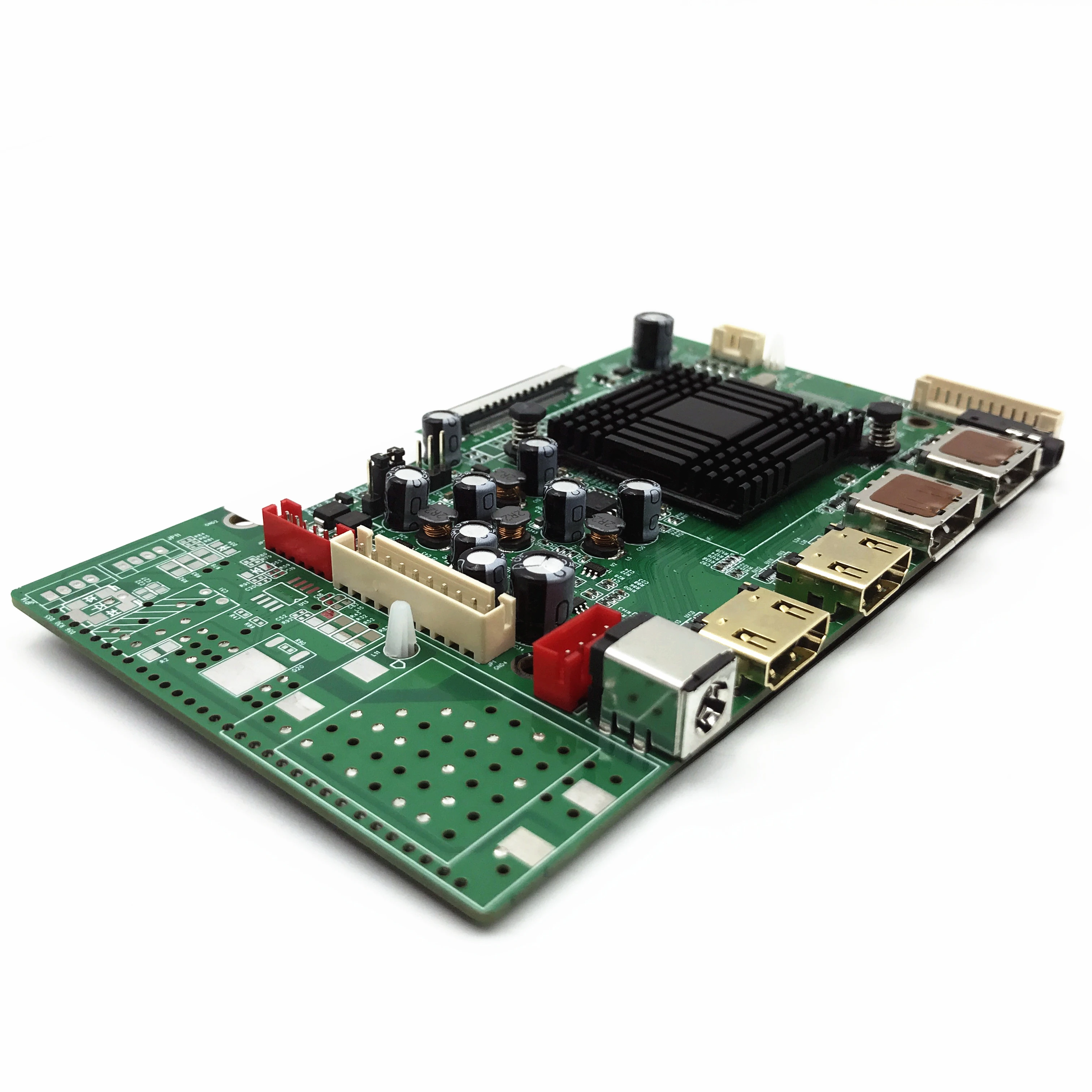

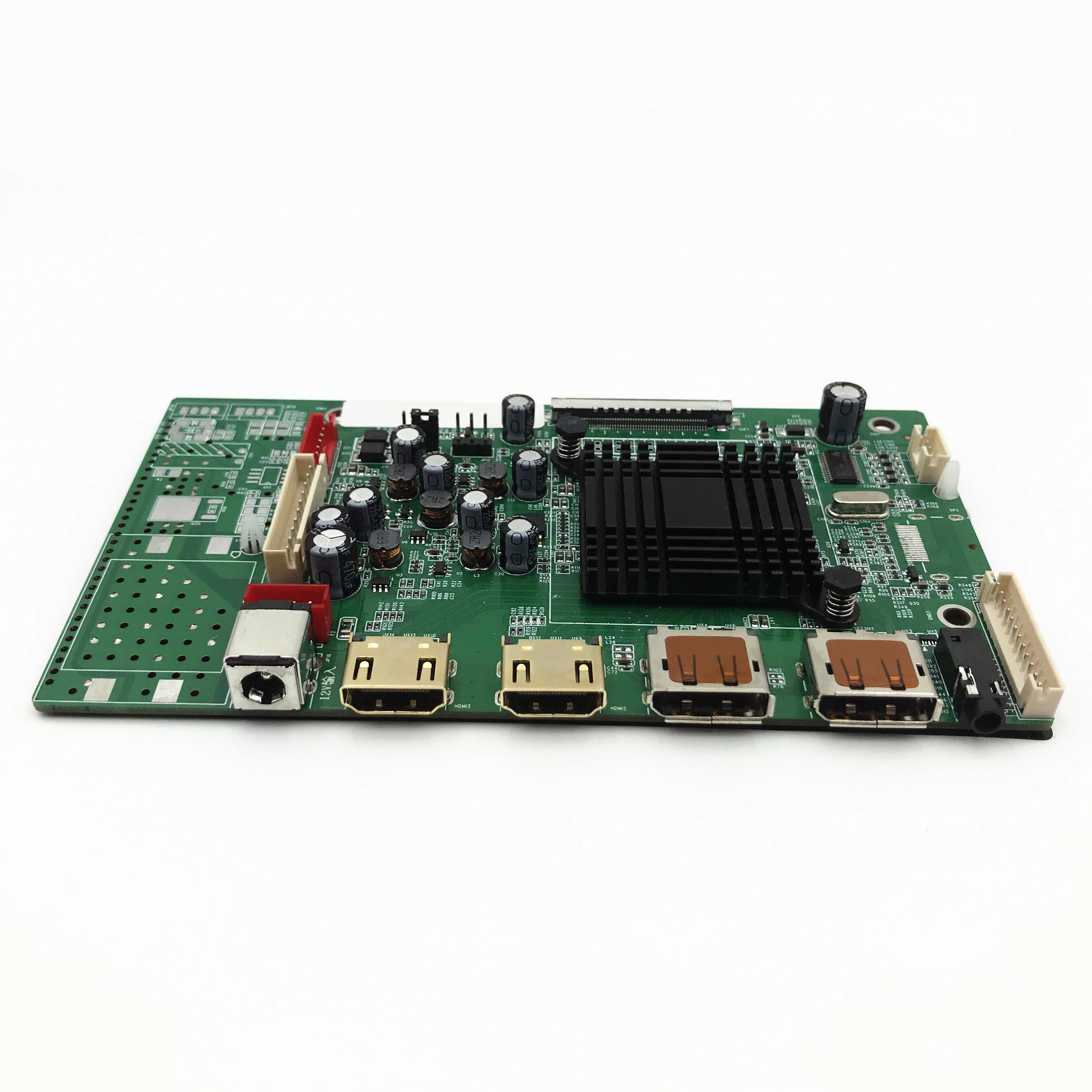

Вид сбоку:

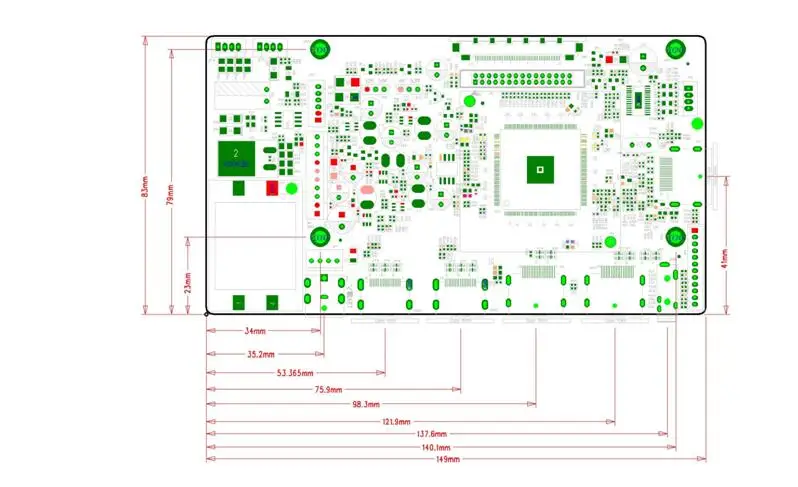

4.PCB механический Размер
Ø Размеры: 149 мм (Д) * 83 мм (Ш) * 9 мм (В)
Ø Размер отверстий для винтов: Φ3,5 мм X 4 шт.
※ Выше данные о размерах только для справки, если вы хотите сделать рамку/Чехол, пожалуйста, перемерьте с реальной платой.

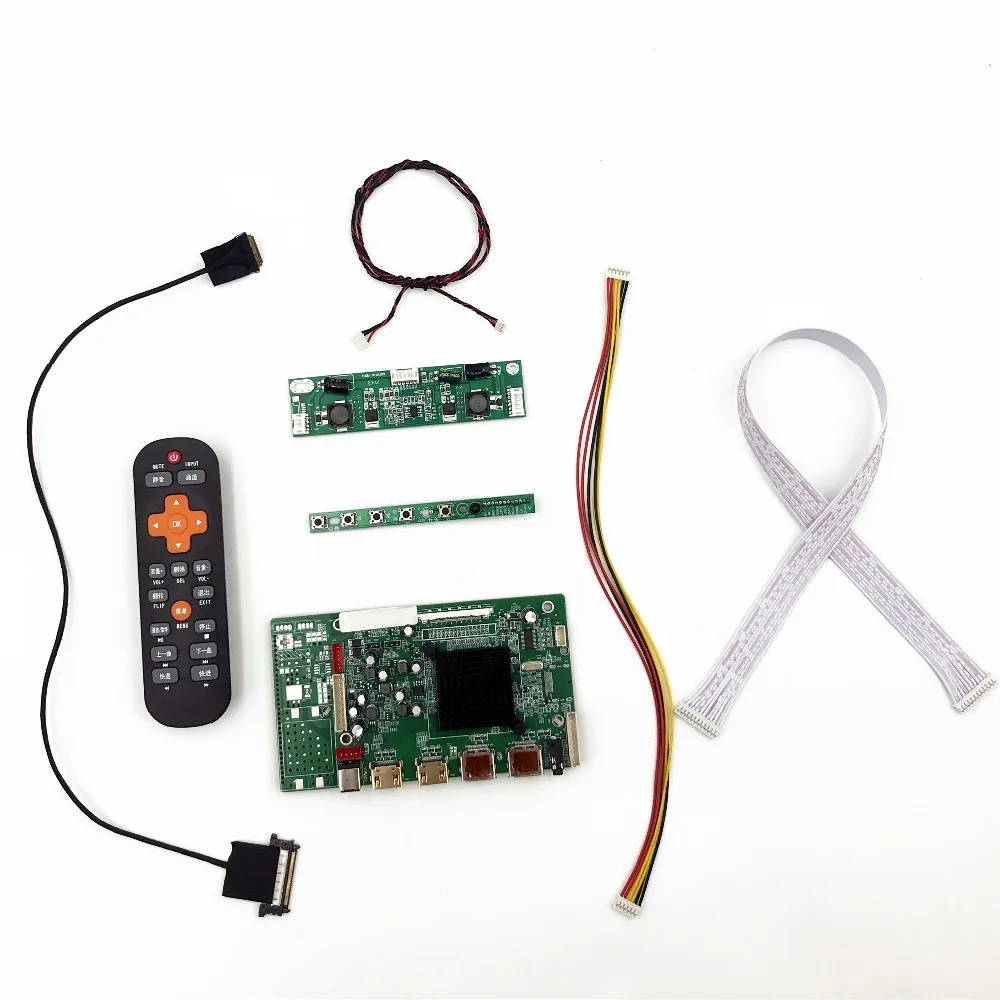

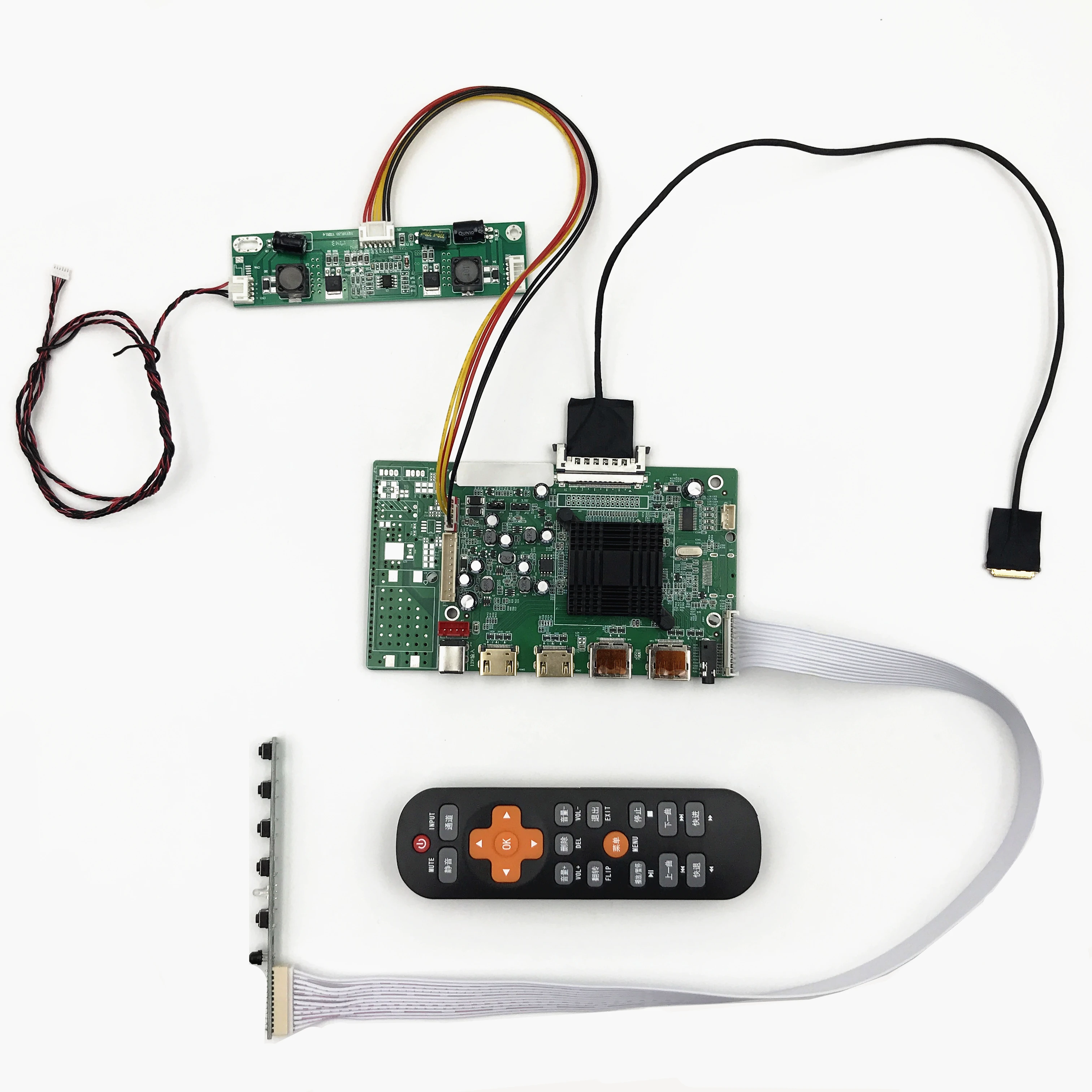

5.Посылка
