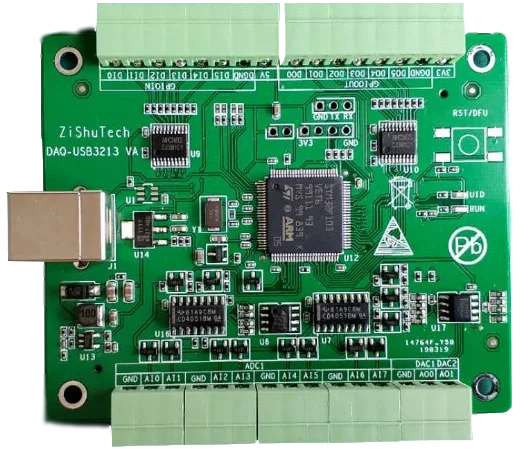

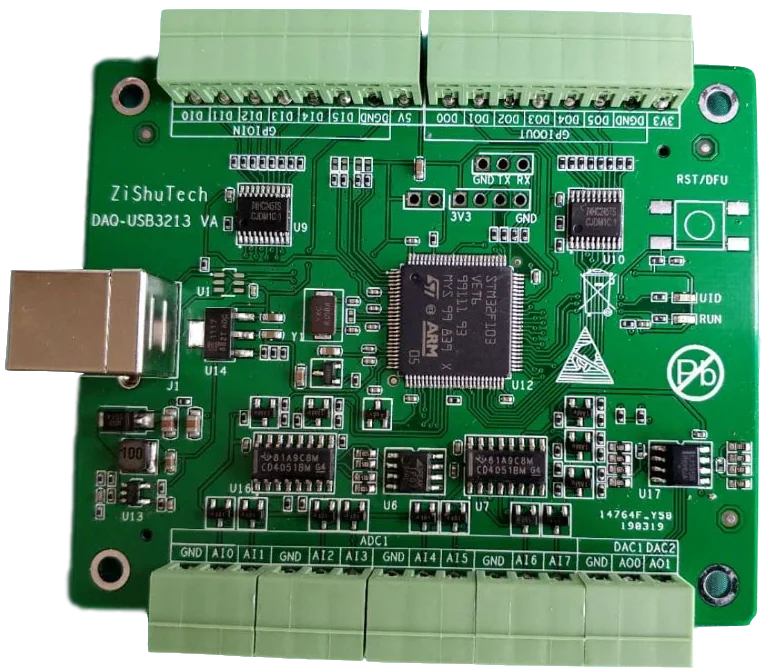

Usb-карта сбора данных, 10 в, 8-канальная 12-битная ADC 12-битная ЦАП DIO Labview Python 3213

Моднявка = ckeditor

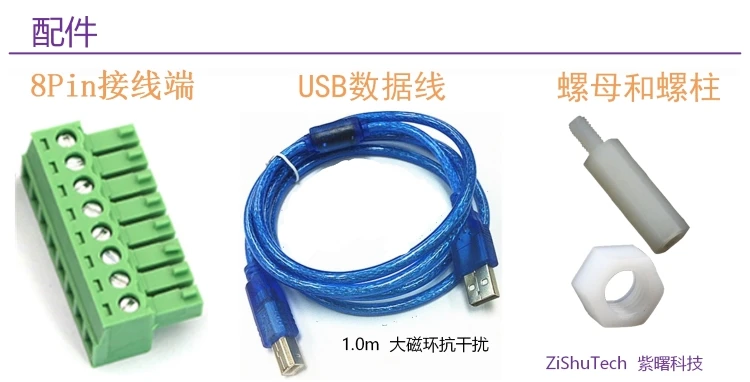

Отгрузочная ведомость: 1 、 DAQ-USB3213data приобретения cardx1 2, USB2.0Data linex1 3 、 8Bit терминал blockx2 4 、 3Bit терминал blockx5 5 、 M3Nylon шпильки и nutsx4





Характеристики продукта.

USB2.0 автобус

8-канальный видеорегистратор 12-разрядный AD 0-10В 3-block (цветовой блок), диапазон

2-полосная 12-разрядный DA 0-10v выход

Аппаратное обеспечение FIFO 2K

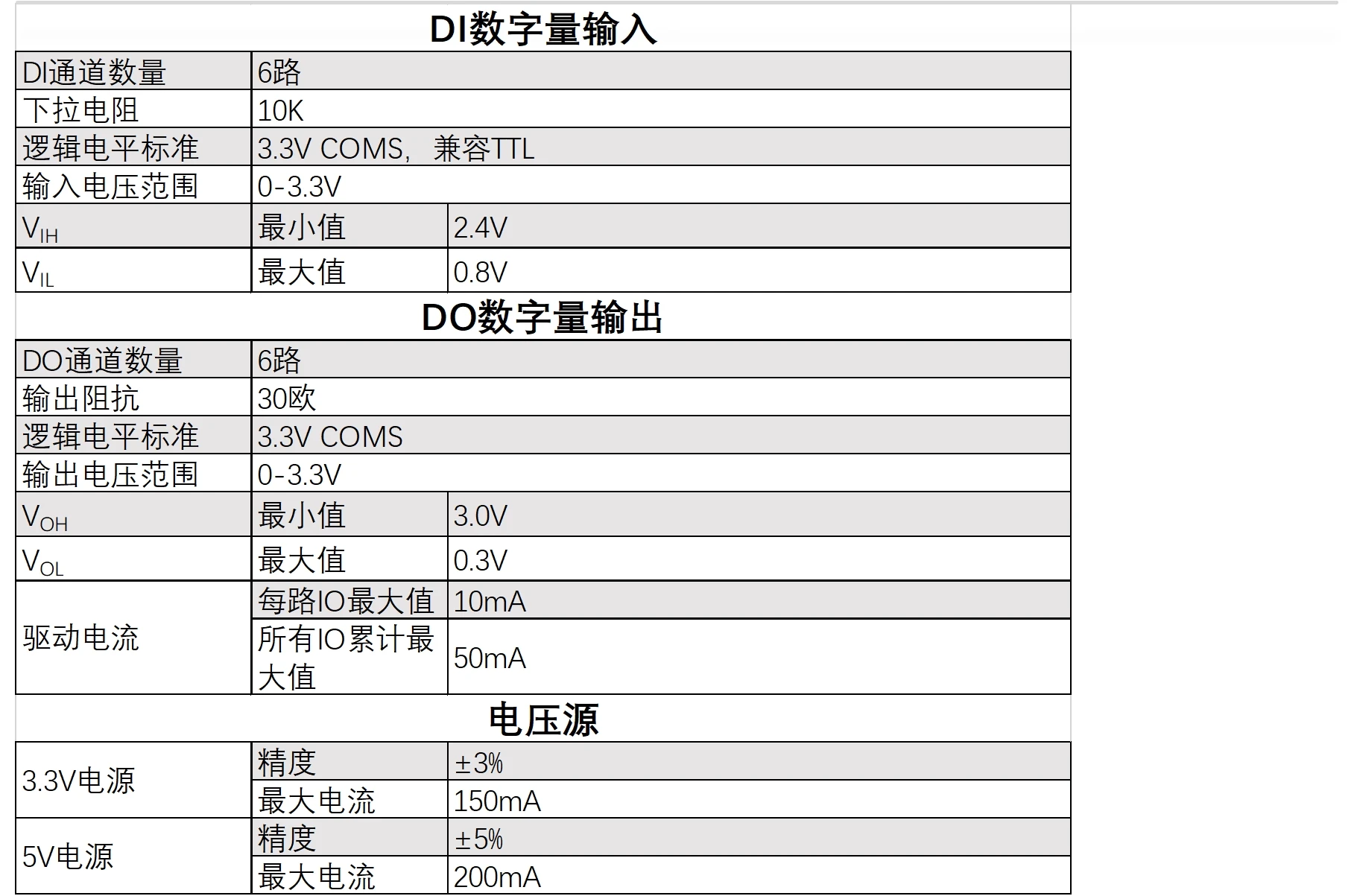

Шесть цифровых

Шестиполосный цифровой выход

Прошивка поддержка онлайн обновления

Поддержка для Windows XP/ 7/8/8.1/1032 и 64-разрядные версии системы,

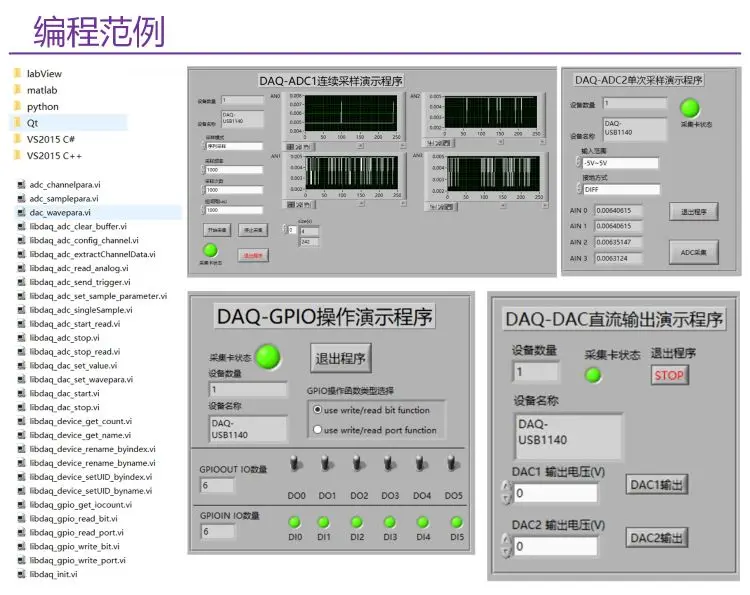

Поддержка большинства языков программирования, предоставление VC + +, C #, Qt, PythonLabview и других программ



      Список выбора карты сбора данных   Интерфейс связи Аналоговый inputai Аналоговый outputao Цифровой quantitydio   USB3212 Usbfull скорости 12 позиций 8Lu Dan end 0-5V 10Ksa/s 12 позиция 2 дорога 0-5V 10Ksa/s 6roaddi 6roaddo   USB3213 Usbfull скорости

12 позиций 8Lu Дэн Конец 0-10V 10Ksa/s

3 диапазона файлов, 0-2,5 в, 0-5 В, 0-10 в

12 позиция 2 дорога 0-10V 10Ksa/s 6roaddi 6roaddo   USB1140 Usbfull скорости 12 позиций 4Lu Дэн Конец 0-10V 10Ksa/s 12 позиция 2 дорога 0-5V 10Ksa/s 6roaddi 6roaddo

16 положение 4Lu Дэн конец/2 разности ± 5V 100sa/s

6 Диапазон файлов, минимальное разрешение 7.8uv













































Основная информация о карте сбора данных:

Модель DAQ - USB3213

Сообщений



Интерфейс: USB Полная скорость

Источник питания: источник питания USB bus

Операционная система: Windows(Win 7/Win8/Win10) 32 бит/64 бит

Тип сигнала: сигнал напряжения

Язык программирования: VSC + + (предоставляет программы и техническую поддержку





AI аналоговые входные

Наименование модуля: ADC1

Вход канал: 8-канальный видеорегистратор одиночный терминал

Диапазон входного сигнала: 0-2,5 в, 0-5 В, 0-10 в 3

Входное сопротивление: >1 Gohm

Разрешения АЦП: 12bit

Тип преобразования ADC: SAR

Максимальная скорость выборки: 10 КС/с

DNL: 12 бит, отсутствует код

LSB INL: + 2

Al FIFO: 4096 точек дискретизации

Источник запуска: триггер программного обеспечения

CMRR) : 56 дБ

Точность измерения: 5 мВ-@ fsr типичное значение

Аналоговая полоса пропускания: 100 кГц

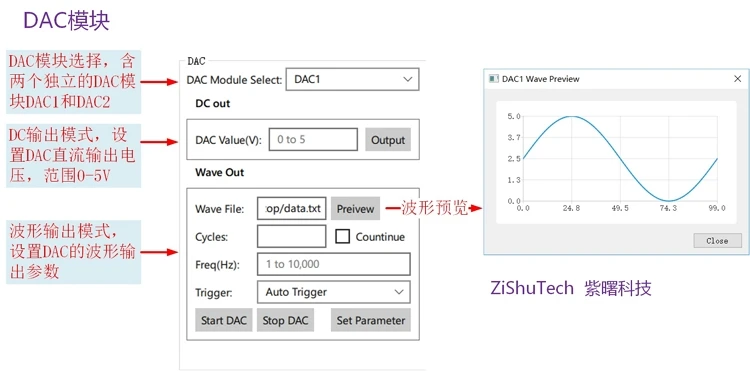

AO аналоговый выход

Выходной канал: 2 (синхронный)

Диапазон выхода: 0-10 в

Скорость обновления: 1Sa/s-10KSa/s

Аппаратное обеспечение FIFO:1024 точек передачи данных

Источник запуска: триггер программного обеспечения

Выход импеданс: 0.2ohm

Выходной ток: ± 10 мА

Давление качели скорость: 0,5 V/США

Абсолютная точность: типичное значение полного диапазона составляет 5 мВ

DAC Разрешение: 12bit

DNL: 12 бит, отсутствует код

LSB INL: плюс или минус 2

В состоянии: 0 В
