433 МГц DC 12 В 4CH Беспроводной RF пульт дистанционного управления Система безопасности Гаражные ворота, ворота Ключ для электронного замка 4 кнопки передатчик
Технические данные:
1. Рабочее напряжение: 12 В постоянного тока
2. Ток покоя: 5 мА
3. Рабочая частота: 433 МГц
4. Чувствительность приема:-104 дБм
5. Опции функций: Мгновенный/Переключение/фиксация
6. Режим модуляции: ASK
7. Подходящий режим: интеллектуальное обучение коду
8. Режим вывода: сухой контакт/выход напряжения
9. Корпус: Да
10. Рабочая температура: -30 ~ + 80
11. Размер печатной платы: 73x53 (мм)

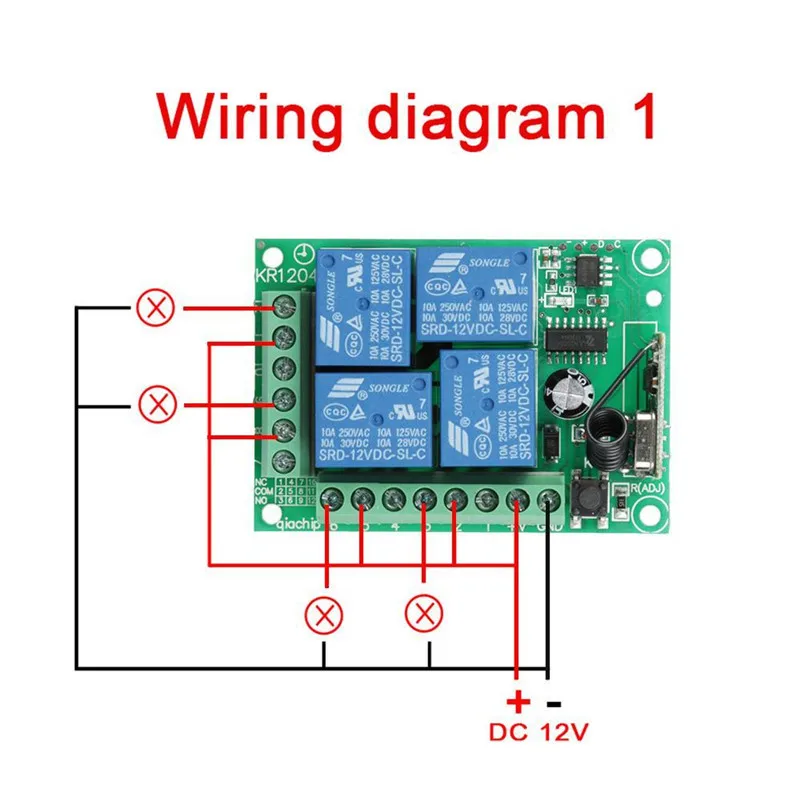

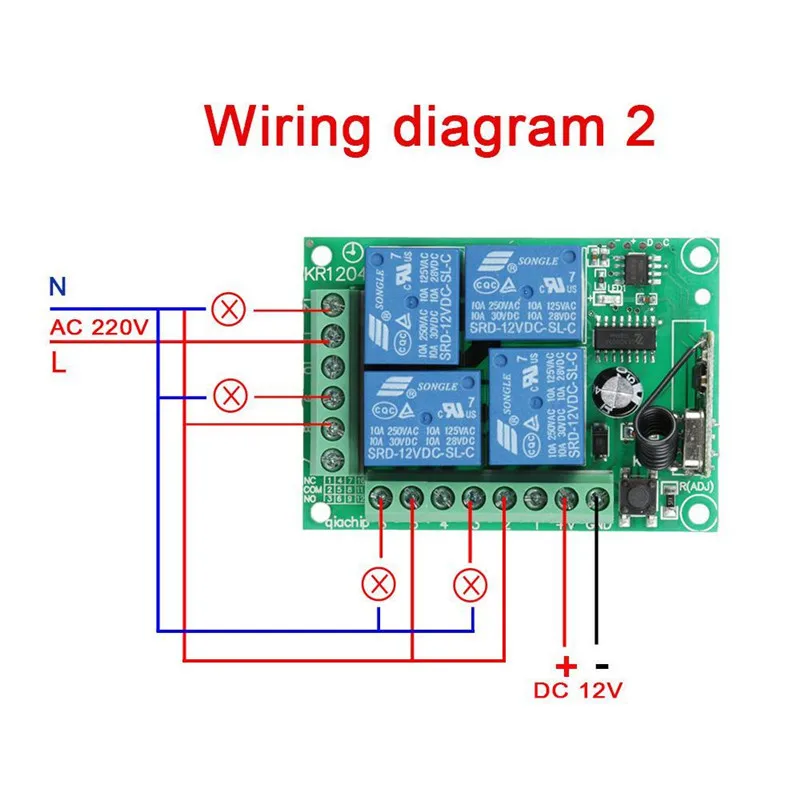

+ V-положительный вход полюса
GND-отрицательный вход полюса
1 -KC1 нормальное замкнутое реле (NC)
2 -KC1 общее реле (COM)
3 -KC1 нормальное открытие реле (NO)
4 -KC3 нормальное замкнутое реле (NC)
5 -KC3 общее реле (COM)
6 -KC3 нормальное открытие реле (NO)
7 -KC2 нормальное замкнутое реле (NC)
8 -KC2 общее реле (COM)
9 -KC2 нормальное открытие реле (NO)
10 -KC4 нормальное замкнутое реле (NC)
11 -KC4 общее реле (COM)
12 -KC4 нормальное открытие реле (нет)
Когда реле включено, NO и COM подключены.

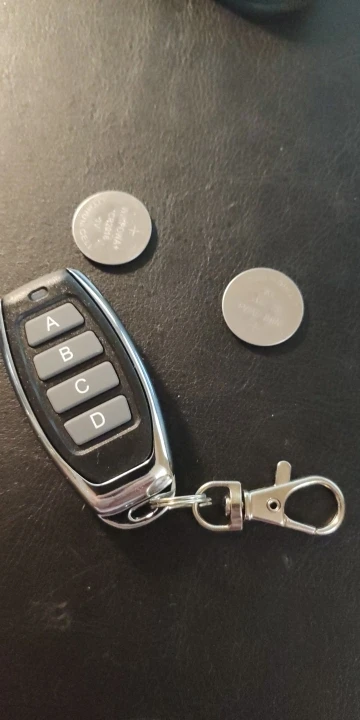

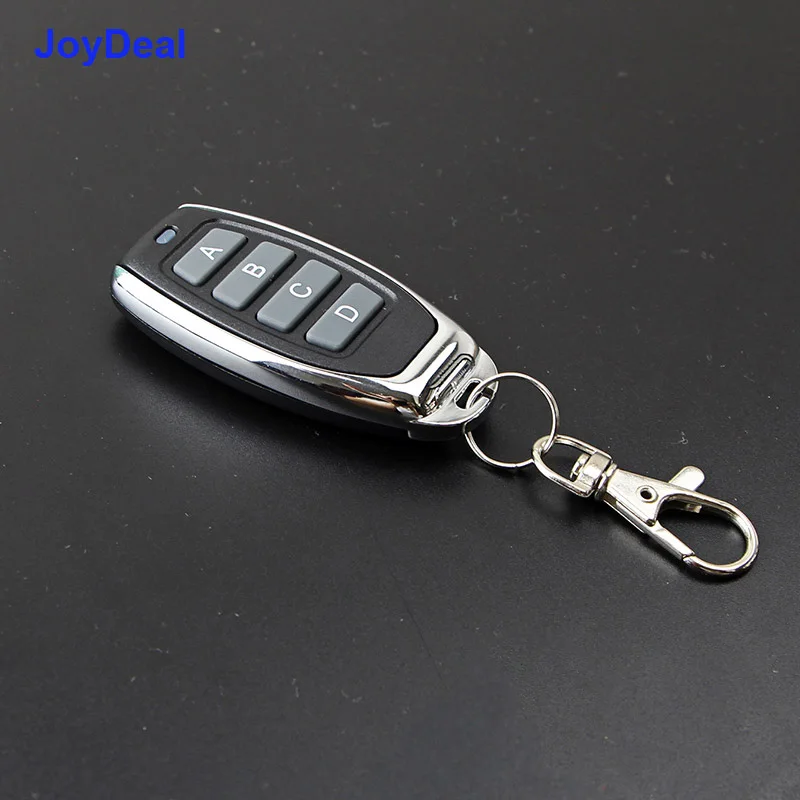

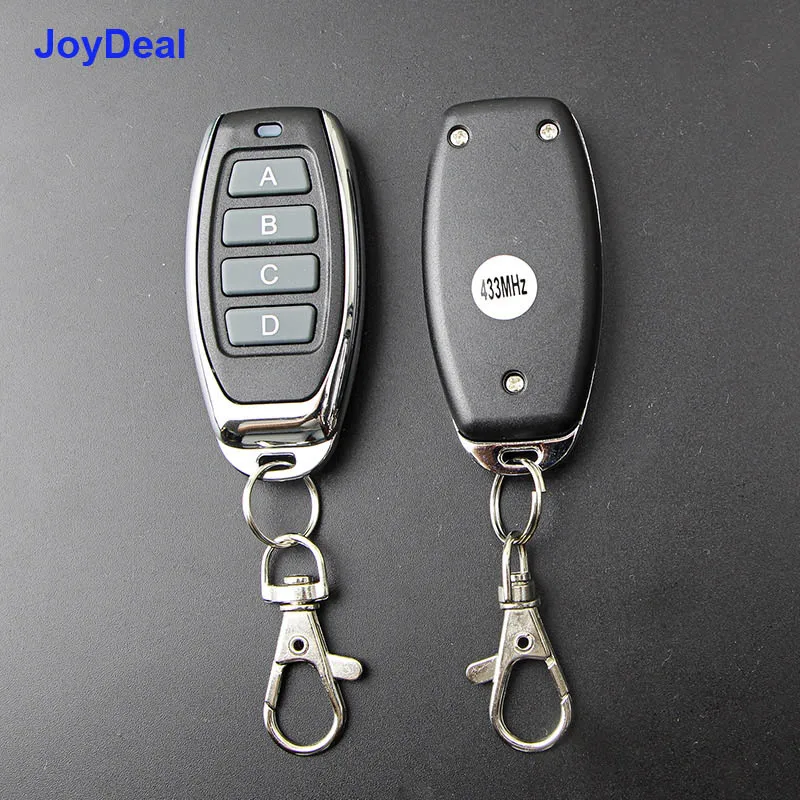

Характеристики пульта дистанционного управления:
Рабочая частота: 433,92 МГц
Питание от батареи кнопки 3 в(Батарея в комплекте),
Материал: ПВХ.
Кнопка: 4 кнопки
Размер: 55 мм x 30 мм
Рабочее напряжение: 3 в
Рабочий ток: 12 мА
Мощность передачи: 10 мВт
Режим модуляции: ASK (AM).
Тип кодирования: обучение.
Расстояние передачи: 80 м
Примечание:

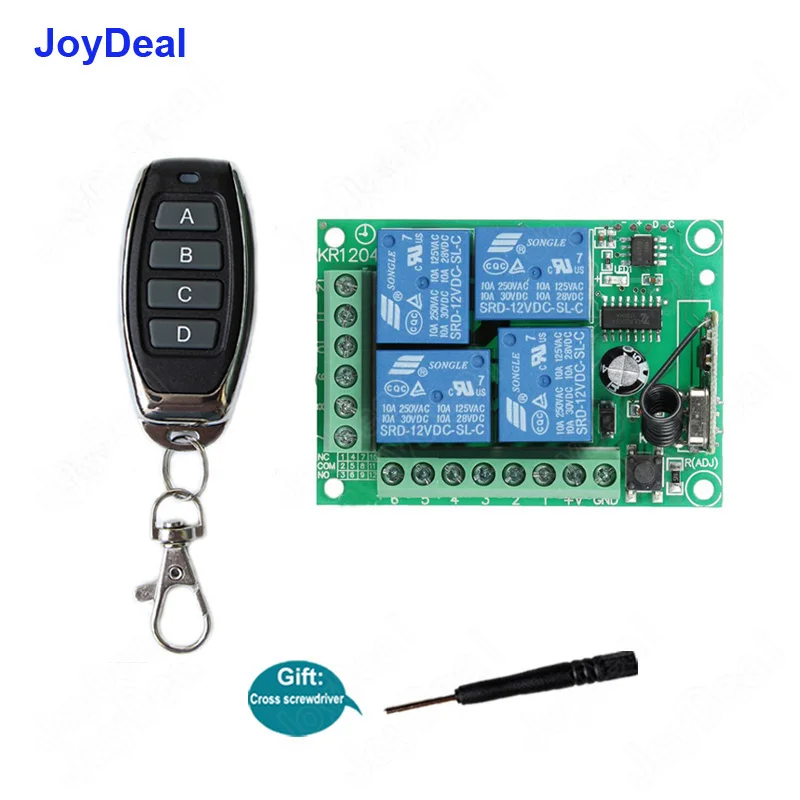

Различные варианты включают разные пакеты:
Посылка 1 входит:Только1Обучающий код EV1527Пульт дистанционного управления * 1 шт.;

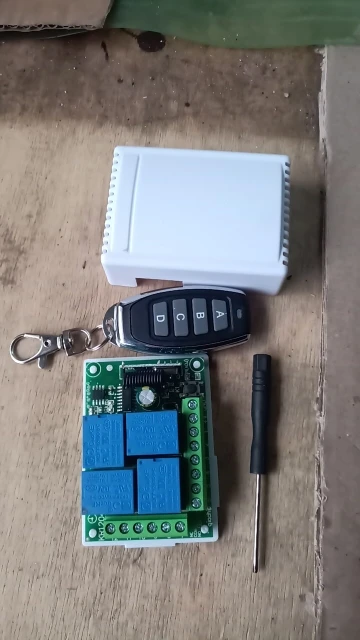

Посылка комплект 2 входит:(Только 1 приемник)Модуль приемника (KR1204 ) * 1 шт.(Включая корпус);
Посылка комплект 3 входит:1 шт *Модуль приемника (KR1204)(Включая корпус),
1 шт *Дистанционное управление(Включая батарею);

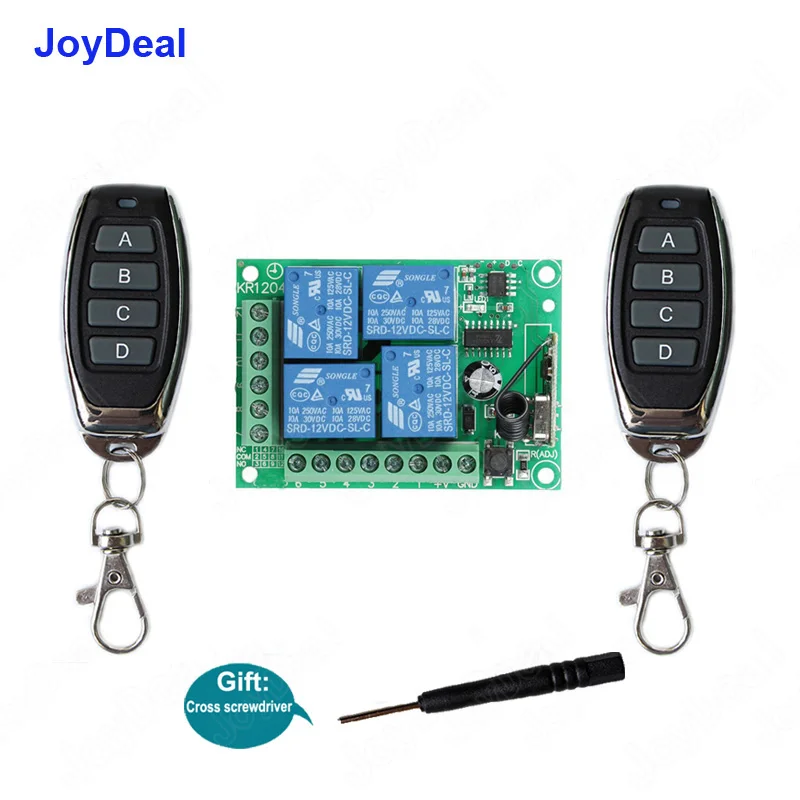

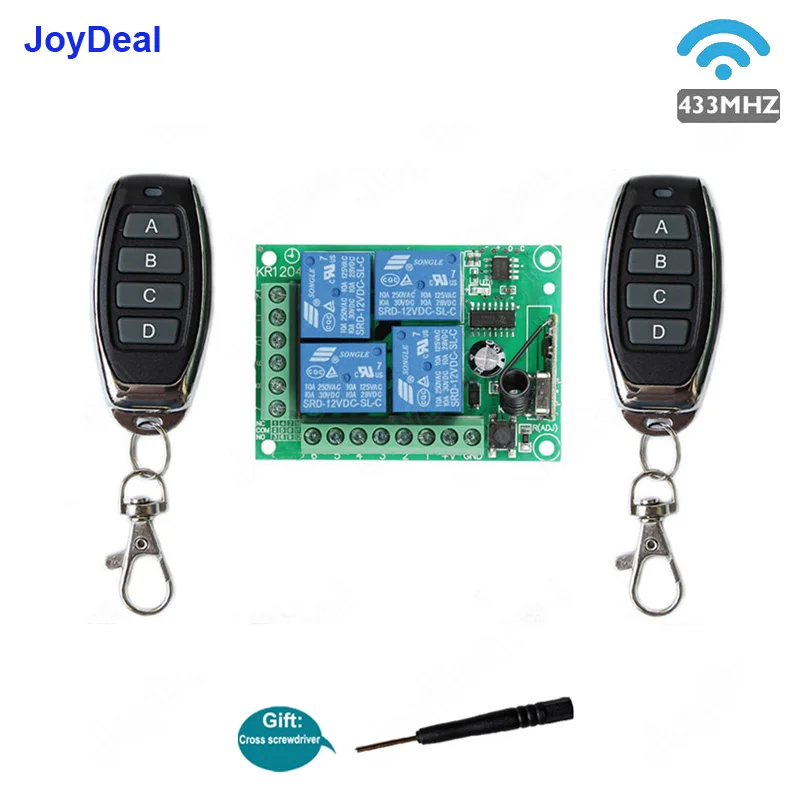

Посылка комплект 4 входит:1 шт *Модуль приемника (KR1204)(Включая корпус),
2 шт *Пульт дистанционного управления(Включая батарею);
Бесплатный подарок:Крестовая отвертка * 1 шт.
Внимание:
Каждая посылка получает только 1 крестовую отвертку в подарок независимо от того, сколько вы заказываете.

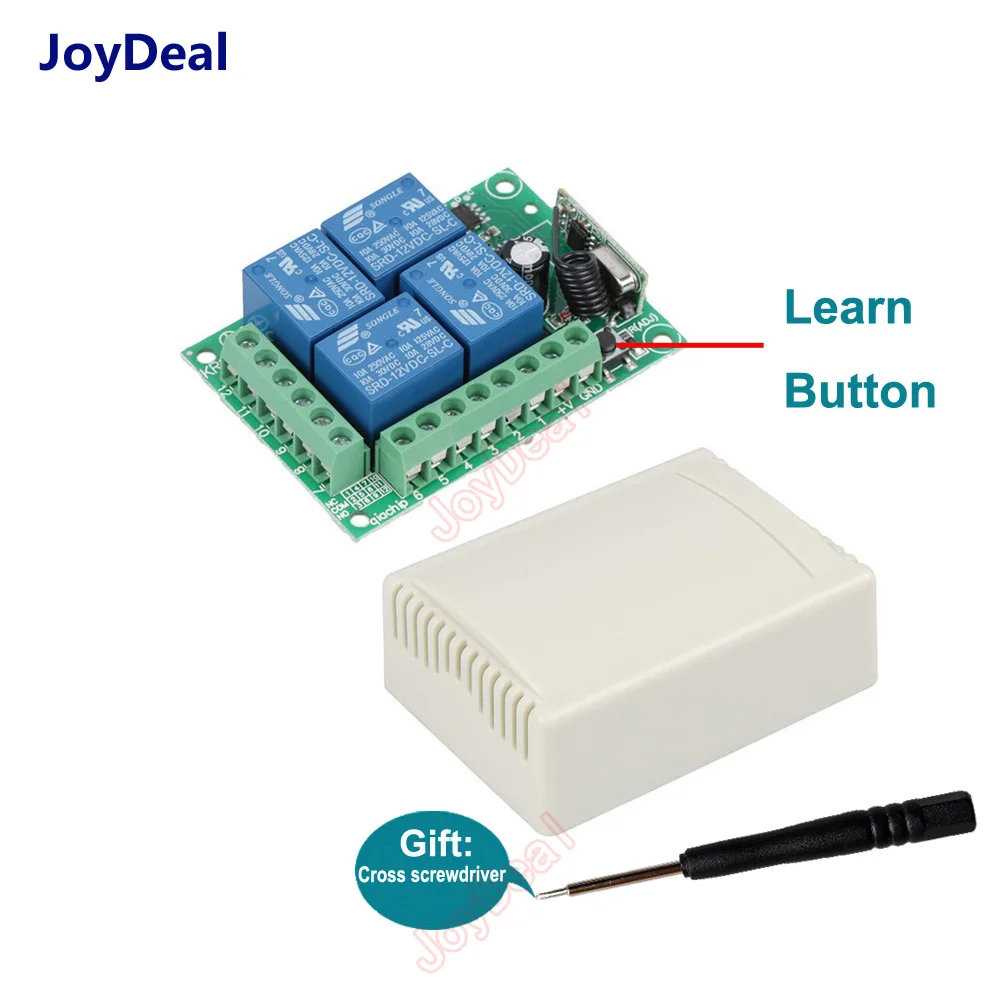

О режиме работы:1. Мгновенная/пробежка:Нажмите и удерживайте-> ВКЛ; Отпустите-> ВЫКЛПродолжайте нажимать одну кнопку, соответствующий канал работает/включается;Ослабьте палец-остановка/выключение.(Для 4-канального переключателя (приемника) требуется 4-кнопочный пульт дистанционного управления (передатчик)2. Переключение/самоблокировка:Нажмите-> ВКЛ; Нажмите еще раз-> ВЫКЛНажмите одну кнопку один раз, соответствующий канал работает/включается;Нажмите ту же кнопку снова, чтобы остановить/выключить.(Для 4-канального переключателя (приемника) требуется 4-кнопочный пульт дистанционного управления (передатчик).3. Фиксация/межблокировка:Нажмите-> ВКЛ; Нажмите другую кнопку-> ВЫКЛНажмите одну кнопку один раз, соответствующий канал работает/включается;Нажмите другую кнопку-это остановка/выключение (в то же время работает другой соответствующий канал).(Для 4-канального переключателя (приемника) требуется пульт дистанционного управления с 4 кнопками (передатчик).Настройка рабочего режима:1. Мгновенный режим:Одно нажатие кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, трижды светодиодный индикатор дистанционного управления сигнализирует об успешной установке мгновенного режима.2. Режим переключения:Два нажатия кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, трижды сигнал светодиодный одного индикатора дистанционного управления информирует об успешной настройке режима переключения.3. Фиксированный режим:Трехкратное нажатие кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите первую кнопку на пульте, следуйте за второй кнопкой дистанционного управления, трижды светодиодный индикатор дистанционного управления сигнализирует об успешной установке режима фиксации (первая кнопка означает ВКЛ, вторая кнопка означает выкл).4. 2CH мгновенный + 2CH переключатель:Четырехкратное нажатие кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, трижды сигнал светодиодный одного индикатора пульта дистанционного управления информирует об успешной настройке.5. 2CH мгновенный + 2CH фиксированный:Нажатие пяти раз кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, трижды сигнал светодиодный одного индикатора пульта дистанционного управления информирует об успешной настройке.6. 2-канальный переключатель + 2-канальный фиксированный:Шестикратное нажатие кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, трижды сигнал светодиодный одного индикатора пульта дистанционного управления информирует об успешной настройке.7. 2-канальная фиксация + 2-канальная Фиксация:Нажатие 7 раз кнопки обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, трижды сигнал светодиодный одного индикатора пульта дистанционного управления информирует об успешной настройке.8. Удаление существующих данных дистанционного управления:При восьмикратном нажатии кнопки обучения на плате приемника светодиодный индикатор на плате приемника мигнет восемь раз, существующие пульты дистанционного управления успешно удалены.Примечания:1. Пожалуйста, не заряжайте работу, вы должны отключить питание и продолжить работу после проверки и исправления электричества.2. Пожалуйста, немедленно замените батарею, если напряжение пульта дистанционного управления недостаточное (когда напряжение батареи недостаточное, как правило, приближайтесь к передаче)3. Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных электромагнитных помех при использовании беспроводных радиочастотных продуктов, и избегайте слишком короткого расстояния между пультом дистанционного управления и платой приемника.4. Пожалуйста, избегайте неправильного использования продукта. Неправильное использование приведет к снижению производительности и срока службы продукта, это может серьезно повредить продукт и даже создать угрозу для вашей безопасности.
ЧтоБольше: в системе можно хранить 25 пультов дистанционного управления, если в них больше 25 пультов, то изначальный пульт дистанционного управления будет потерян.
