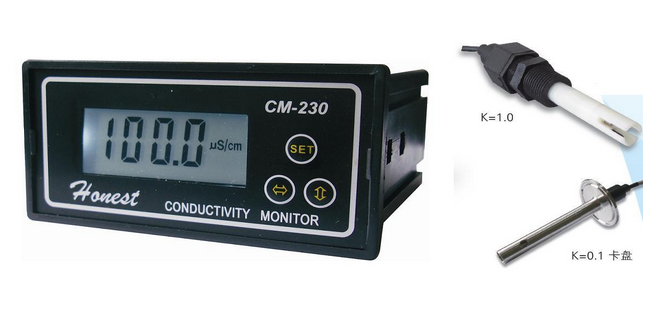

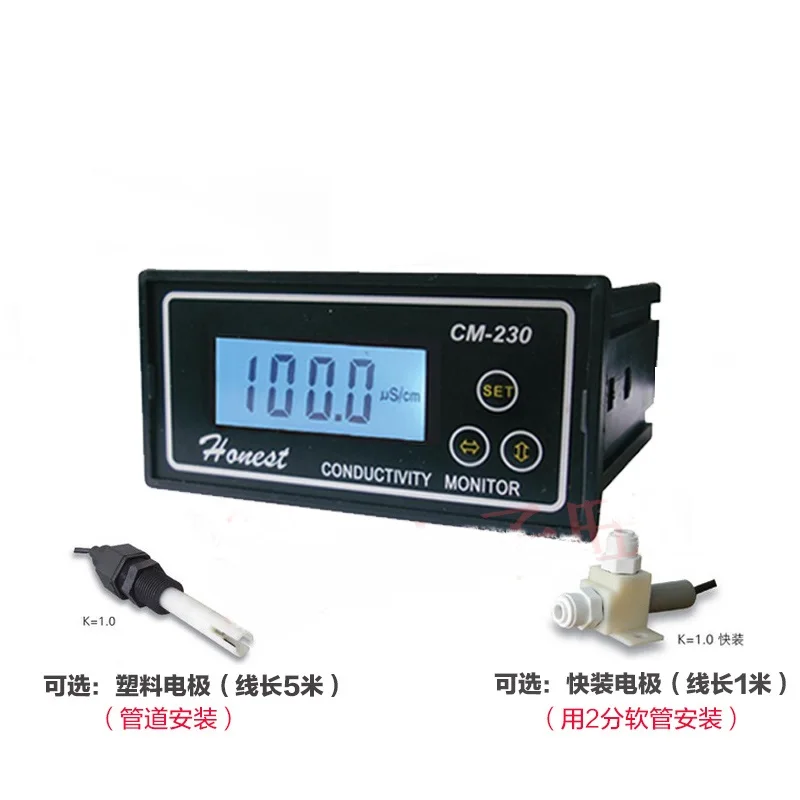

1: счетчик + быстроразъемный электрод (набор)
2: счетчик + резьбовой электрод (набор)
3: электрод с резьбой 1,0 (аксессуар)
4: электрод быстрой установки 1,0 (аксессуар)
Особенности: автоматическое переключение диапазона, автоматическая регулировка нуля и другие функции более удобны, стабильнее и точнее, чем старая модель.
Опрос
CM-230 Измеритель проводимости-это промышленный онлайн-монитор значений проводимости. На основе сохранения исходной производительности продукта для измерения и температурной компенсации используется цифровая схема микрокомпьютера с одним чипом. Этот продукт широко используется при онлайн-измерении и мониторинге значения проводимости водоочистного оборудования, такого как обратный осмос. Полезная модель обладает преимуществами удобного использования, простоты в эксплуатации, надежной работы и т. Д.
Основные технические индикаторы
Диапазон измерения: 0-1999us / cm; (эффективный диапазон измерения: 0,10-1999us / cm)
Среди них 0-19,99 мкс/см, 0-1999 мкс/см и 0-1999 мкс/см автоматическое переключение диапазона;
Температурная компенсация: Автоматическая температурная компенсация, диапазон компенсации 0-100 ℃, опорная компенсация 25 ℃, Коэффициент компенсации 2.0% / ℃; Элемент компенсации температуры: ntc10k Ω;
Режим отображения: 3 1 / 2 бит, ЖК-дисплей 0,56 дюйма (ЖК-дисплей с подсветкой), дисплей с значением проводимости, прямое считывание;
Уровень инструмента: 2,0;
Конфигурация электрода: этот продукт оснащен стандартным пластичным платиновым электродом k = 1,00, резьбовым соединением 4-дюймового типа труб и стандартной длиной провода 5 м;
В то же время этот продукт также может быть оснащен k = 0,1 или K = 0,01 проводящим электродом санитарного патрона;
Источник питания: 10% В переменного тока ± 50 Гц; (дополнительный источник питания 24 В постоянного тока)
Размер инструмента:
Размер лицевой оправы: 96 × 48 (мм) Размер отверстия: 91 × 45 (мм) Глубина прибора: 100 (мм)
Стандарт продукта: Q / tdcb04
Свидетельство об утверждении типа №: (1999) jjzz № 65

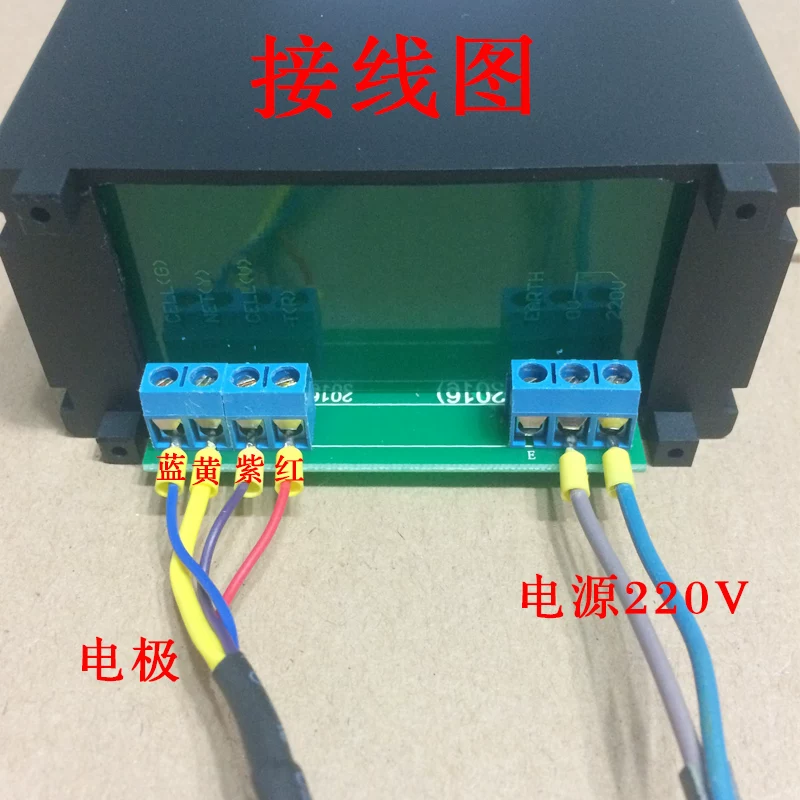

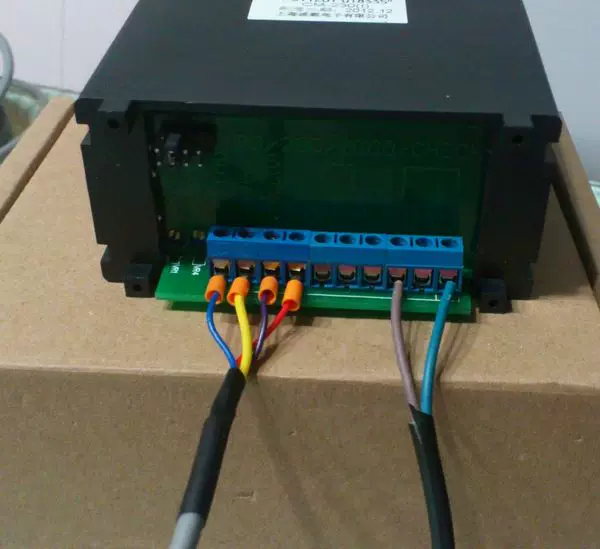

Подробная схема подключения: (следующее)
Инструкции по монтажу
(1) (3) AC220V ± 10% клемма доступа (2) воздух (4) Земля (5) (6) токовая кольцевая Клемма, 4-20 мА соответствует каждому диапазону 0-полное значение (МК s/см) (7) красное проводное соединение t (R) (8) фиолетовая ячейка для подключения проводов (V) (9) Желтая Проводная сетка подключения (y) (10) синий элемент подключения провода (W)
Кнопка регулировки нуля инструмента (Когда электрод высохнет, а дисплей инструмента не нулевой, отрегулируйте эту кнопку, чтобы она указывала ноль).
Кнопка регулировки постоянного электрода (переместите вилку короткого замыкания, чтобы проверить положение, Отрегулируйте потенциометр, чтобы инструмент указывал постоянное значение электрода).
Установка электрода
Меры предосторожности при установке:
(1) Электрод должен устанавливаться в местах с низким положением, стабильным расходом потока и нелегким образованием пузырьков в трубопроводе;
(2) Горизонтальная и вертикальная установка элемента проводимости должна быть глубоко в активный водный корпус;
(3) сигнал измерения относится к слабому электрическому сигналу, и его кабель сбора данных должен быть подключен независимо. Запрещается подключать его к линии питания и линии управления в одной группе кабельных разъемов или клеммных плат, чтобы избежать попадания влаги, помехи или поломка при повреждении единицы измерения;
(4) Если измерительный кабель необходимо удлинить, пожалуйста, свяжитесь с производителем или договоритесь перед поставкой.
Настройка
После установки прибора включите питание. Пожалуйста, выполните следующее:
1. Постоянная коррекция:
Переместите вилку K1 замыкания задней панели в Положение проверки, и данные, отображаемые на экране дисплея, являются постоянным значением электрода. Если константа электрода непоследовательна, отрегулируйте кнопку проверки, чтобы сделать ее последовательной.
2. Выбор диапазона:
Переместите вилку замыкания задней панели в различные диапазоны для переключения диапазона. Для лучшего разрешения выберите подходящий диапазон. Если диапазон измерения слишком большой, точность считывания уменьшится. Когда отображается «1», это означает, что проводимость тестируемого раствора превышает диапазон, и ее следует переключить на более высокий диапазон.
