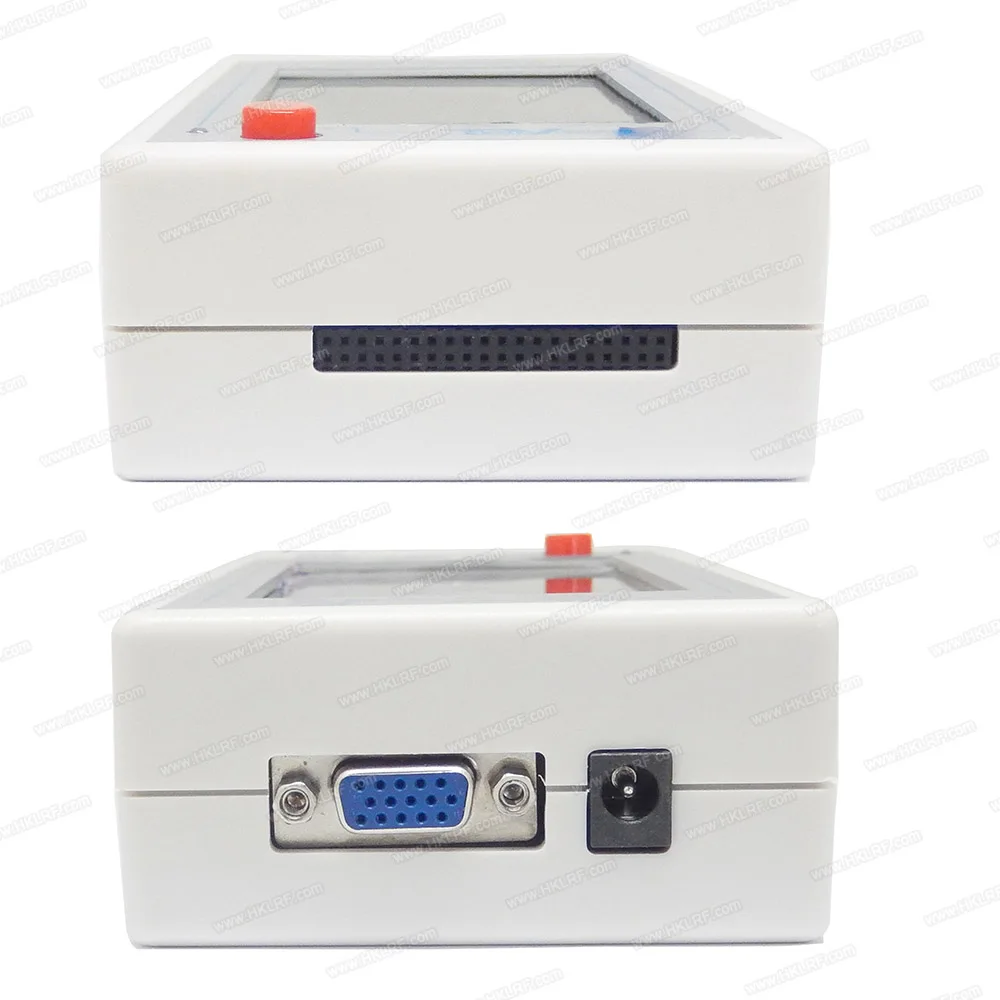

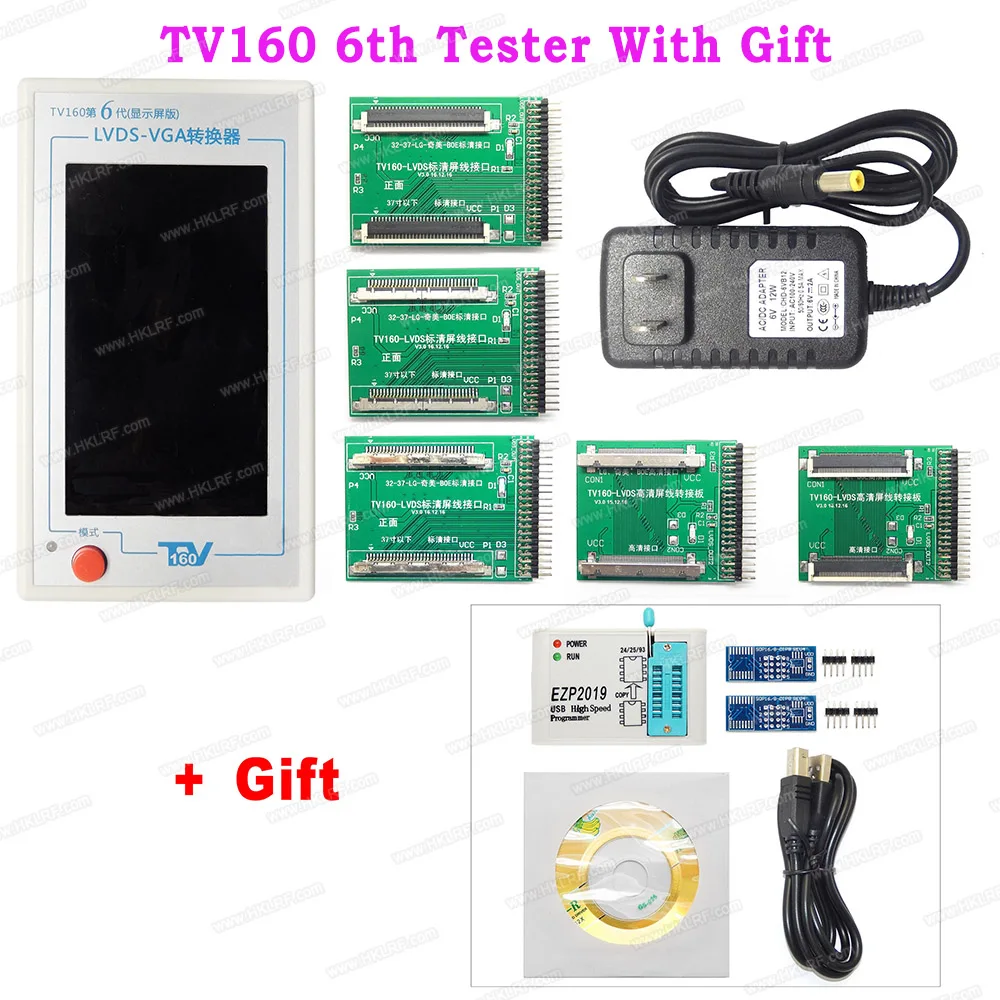

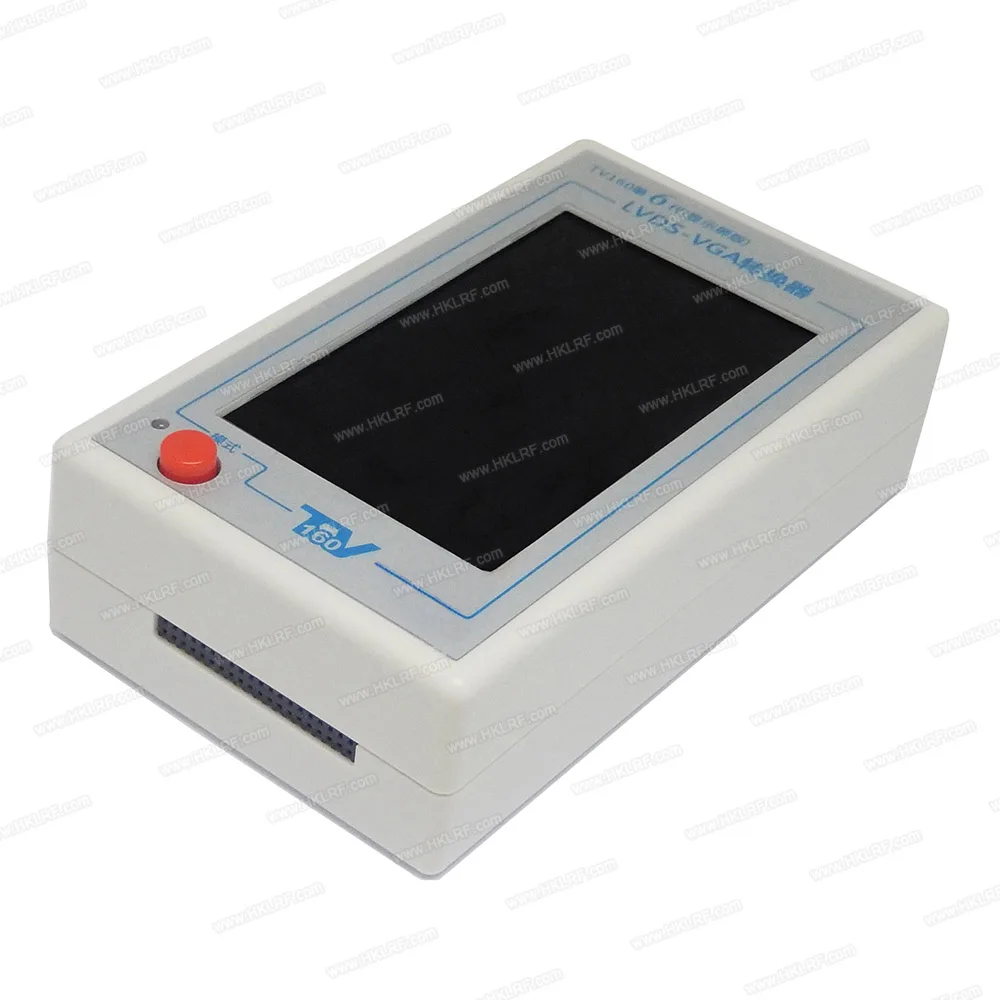

ТВ 160 6 поколение LVDS поворотный VGA конвертер с дисплеем LCD светодиодный TV тестер материнской платы Материнская плата инструмент + программатор EZP2019

Преобразователь TV60-7 поколения:

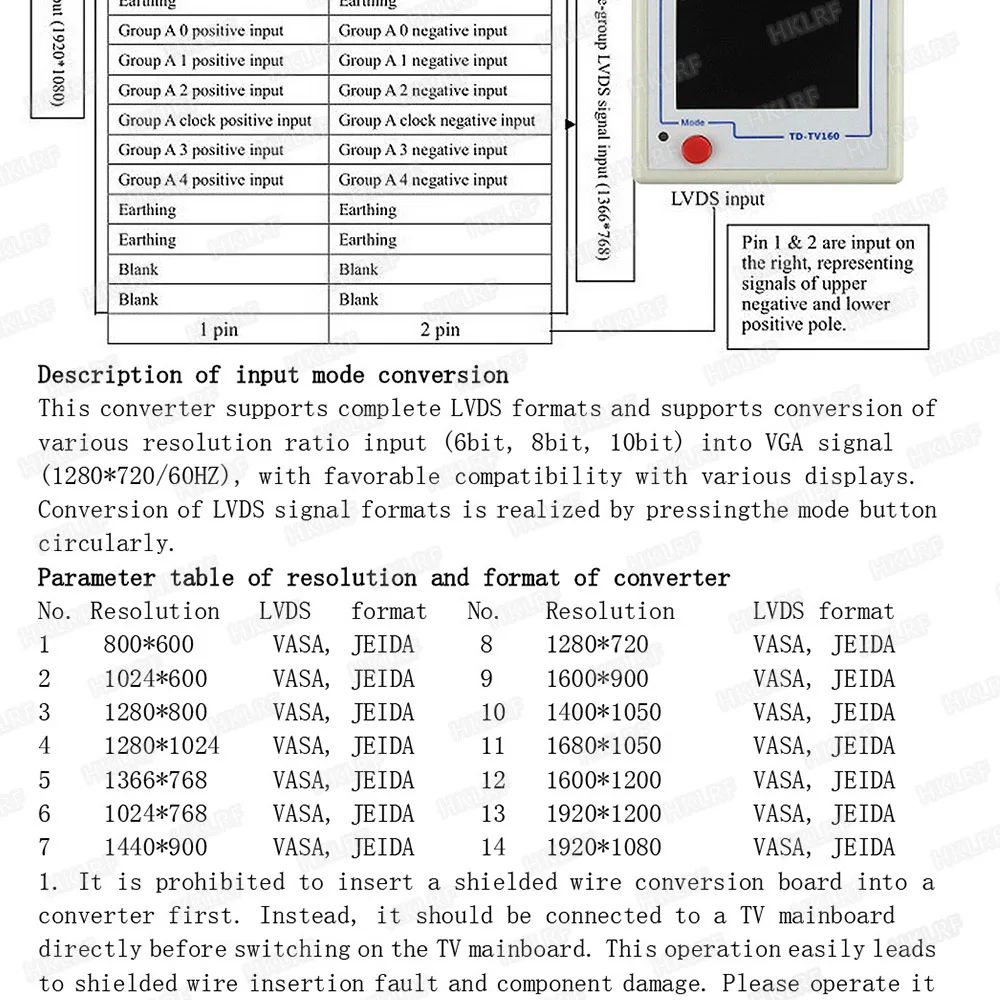

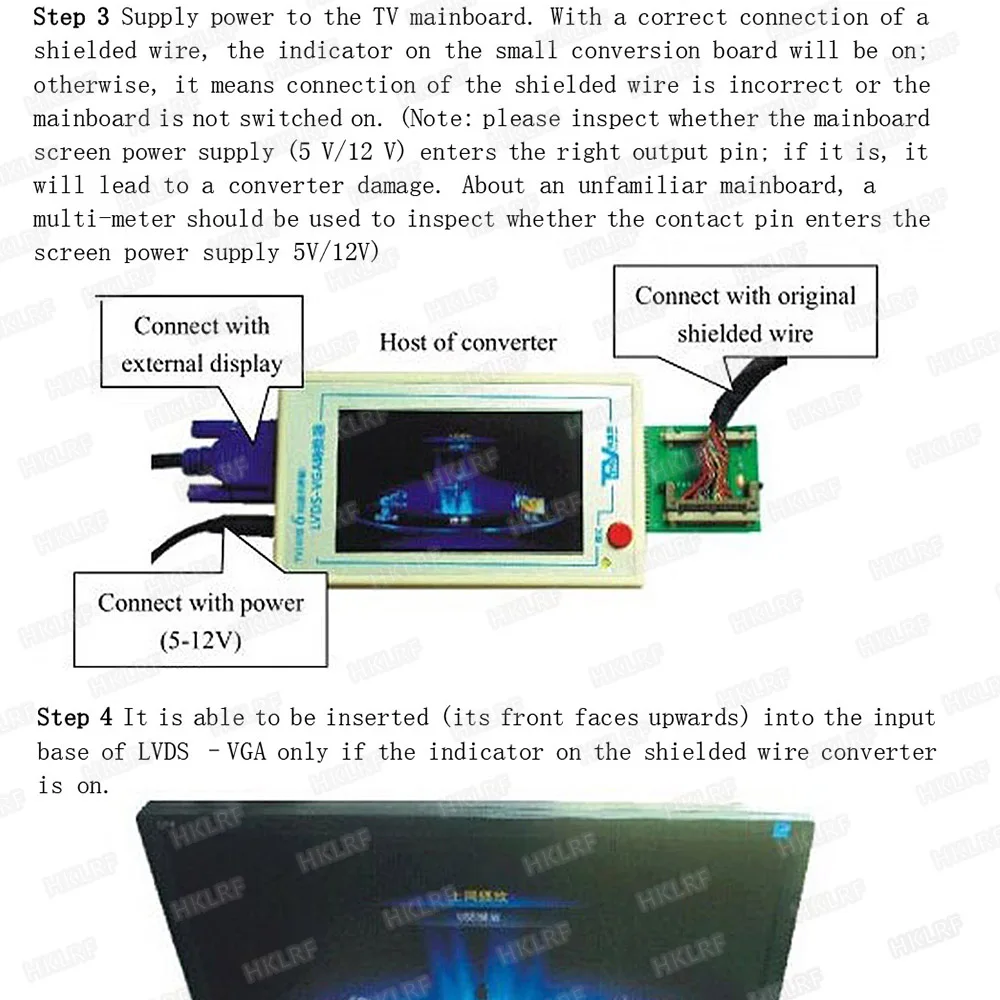

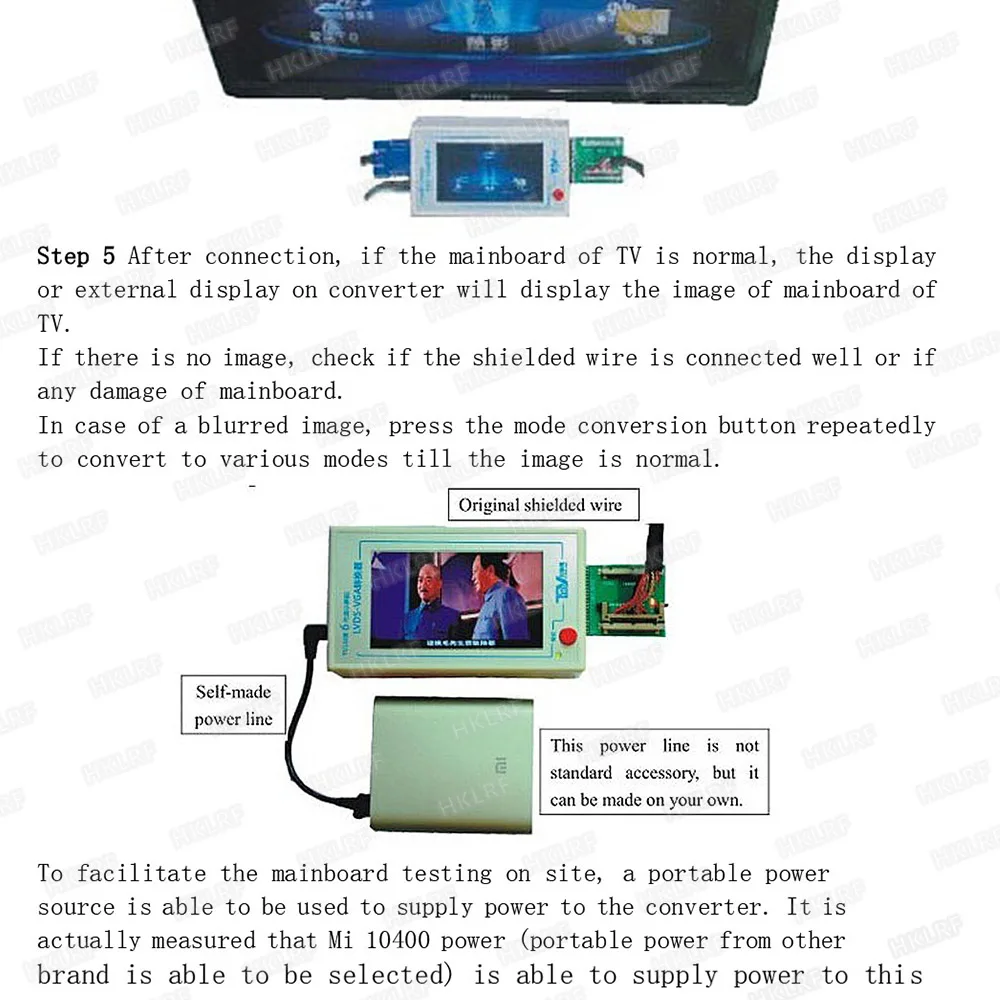

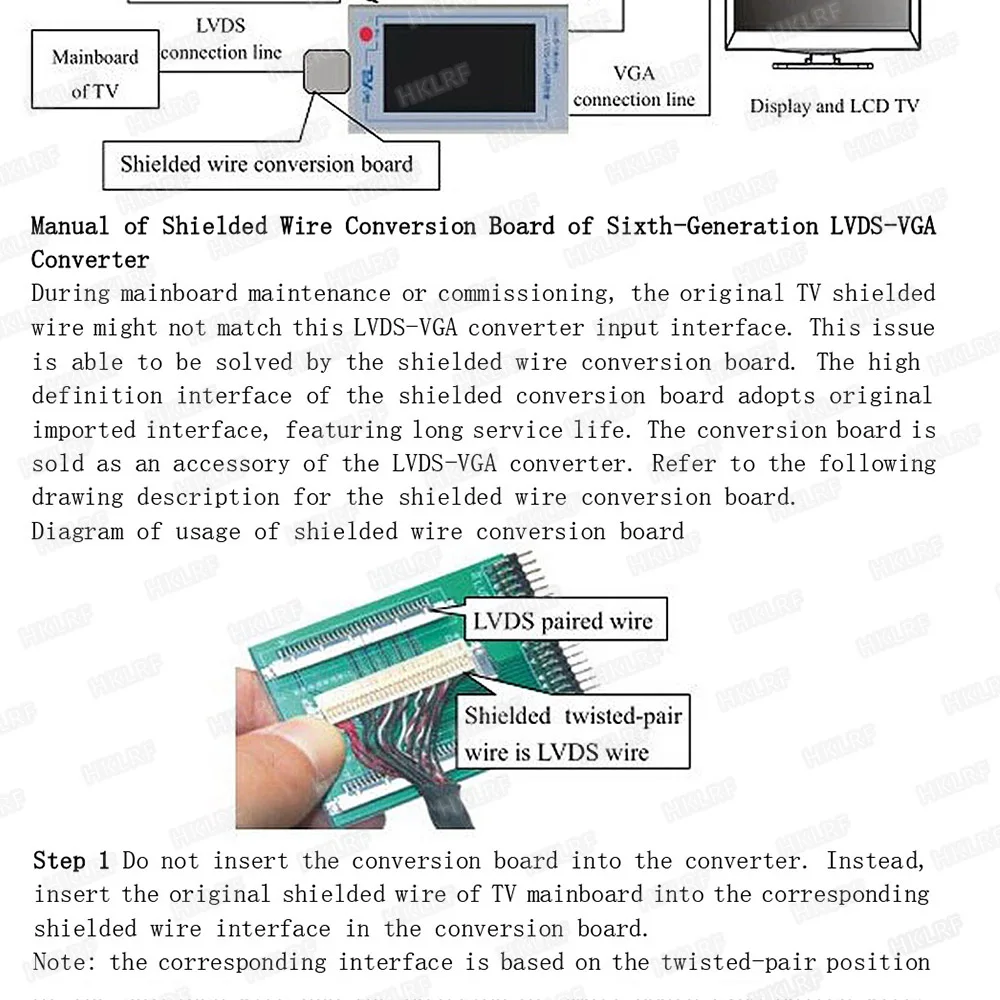

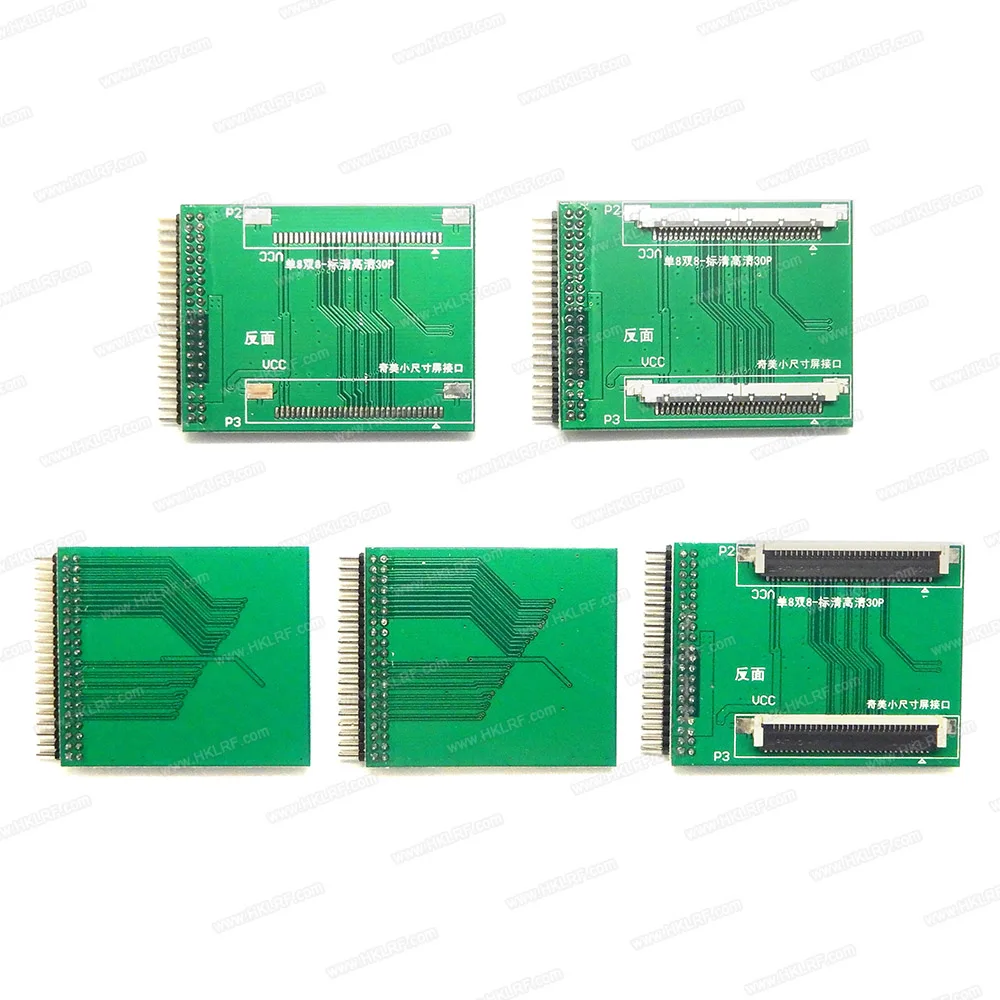

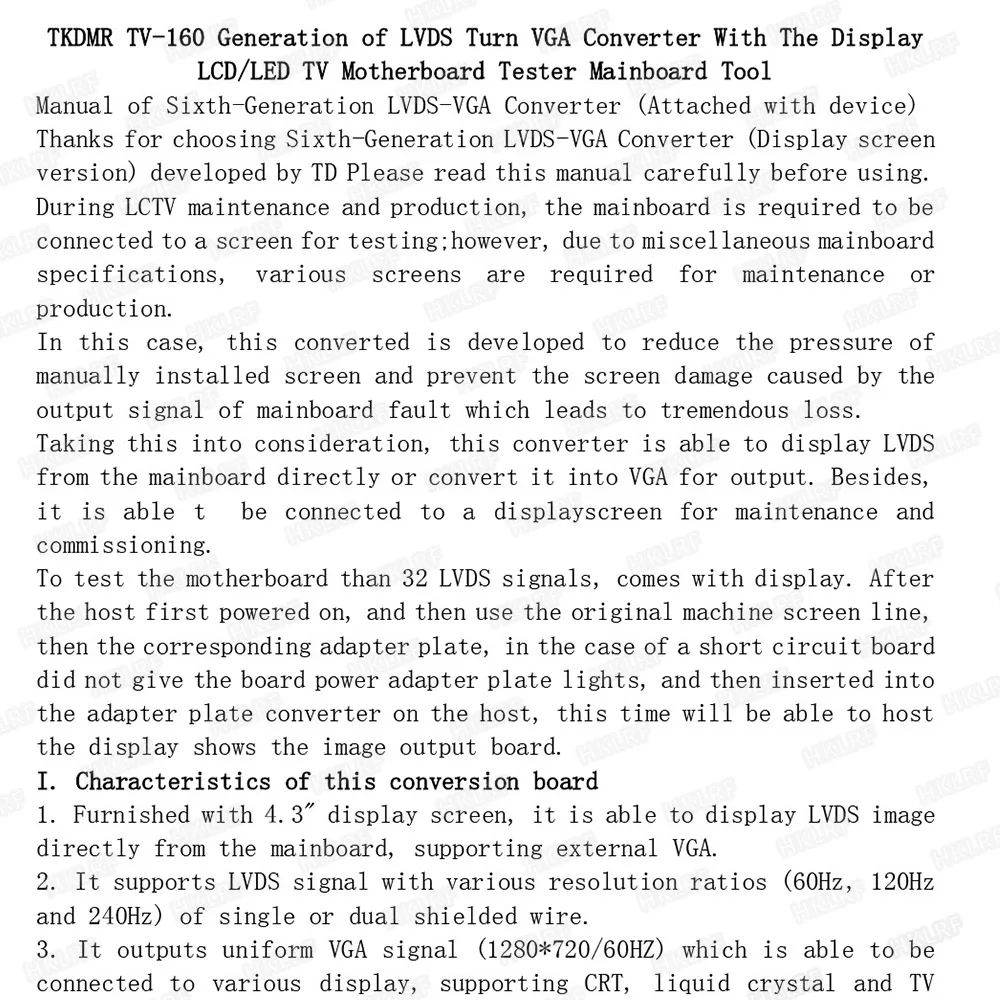

Руководство шестого поколения LVDS-VGA преобразователя (прилагается с устройством) Спасибо, что выбрали конвертер LVDS-VGA шестого поколения (версия экрана дисплея) Разработано TD, пожалуйста, внимательно прочтите это руководство перед использованием. Во время LCTV Техническое обслуживание и производство, материнская плата должна быть подключена к экрану для тестирования; Однако из-за различных спецификаций материнской платы, различные экраны требуются для Техническое обслуживание или производство. В этом чехле этот Преобразованный разработан для снижения давления Экран, установленный вручную, предотвращает повреждение экрана, вызванное выходным сигналом материнской платы Неисправность, которая приводит к огромным потерям. Принимая это во внимание, этот преобразователь способен Отображение LVDS непосредственно на материнской плате или преобразование его в VGA для вывода. Кроме того, он способен Быть подключен к экрану дисплея для обслуживания и ввода в эксплуатацию. Для проверки материнской платы, чем 32 сигнала LVDS, поставляется с дисплеем. После того, как хост сначала включился, а затем используйте оригинальную линию экрана машины, затем соответствующую пластину адаптера, в корпусе платы короткого замыкания не давали загорается плата адаптера питания, А затем вставил в переходник пластины на хосте, На этот раз дисплей показывает выходную плату изображения. И. Характеристики этой конверсионной платы 1. Оснащен экраном 4,3 дюйма, он может отображать изображение LVDS непосредственно с Материнская плата с поддержкой внешнего VGA. 2. Поддерживает Сигнал LVDS с различными коэффициентами разрешения (60 Гц, 120 Гц и 240 Гц) одиночных или Двойной экранированный провод. 3. Выводит равномерный сигнал VGA (1280*720/60 Гц), который может быть подключен к различным Дисплей, поддержка ЭЛТ, жидкокристаллического и телевизионного дисплея (выгодная Совместимость). 4. Входной интерфейс имеет антистатическую конструкцию с лучшей антистатической емкостью. 5. Удобное преобразование в различные форматы LVDS. 6. Конструкция с широким входным питанием, с адаптером 5-12 В. II. Упаковочный лист и стандартные аксессуары
