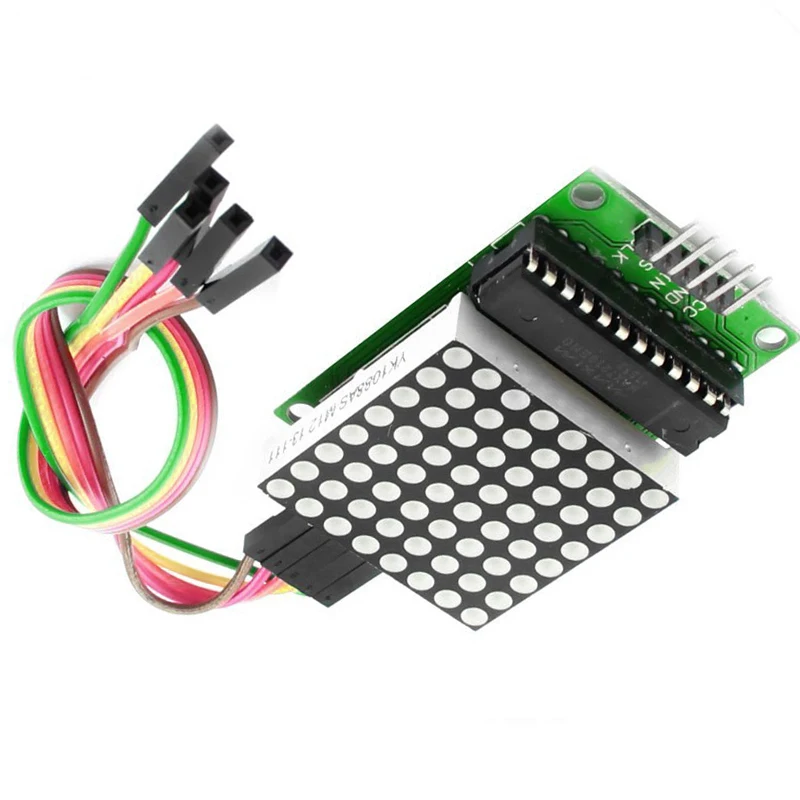

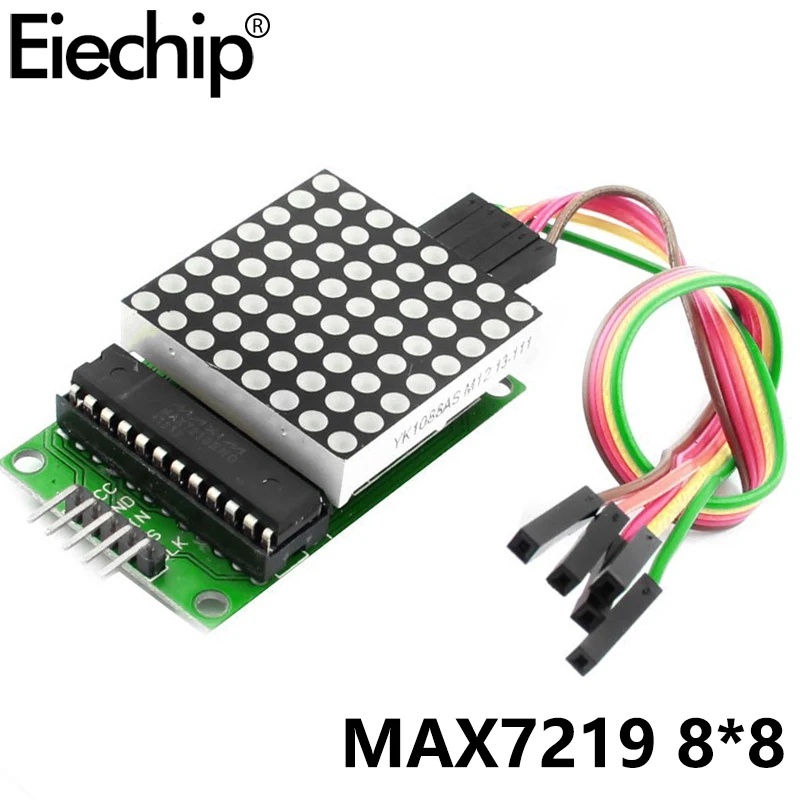

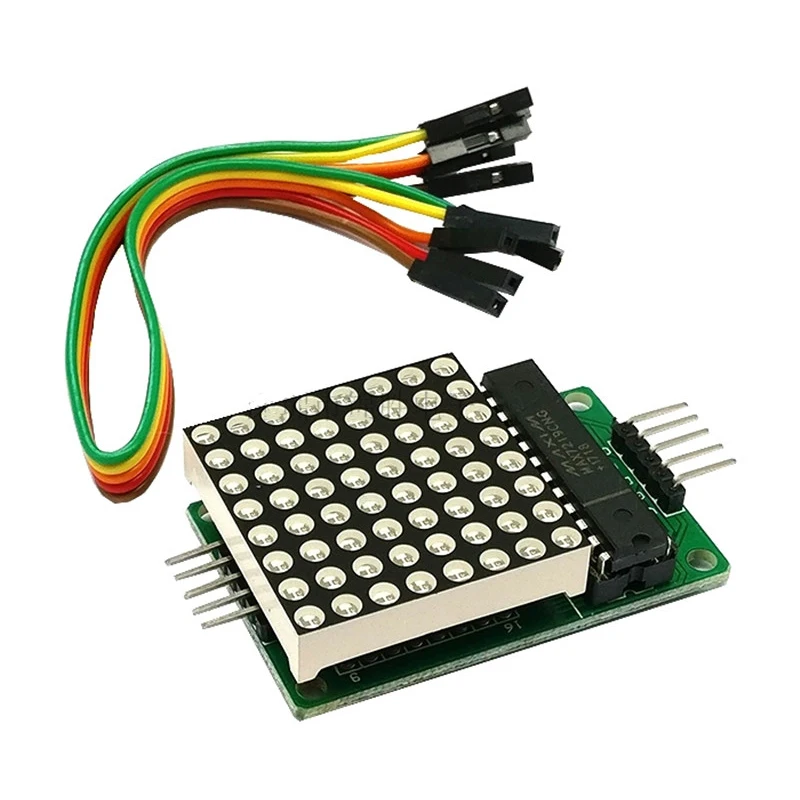

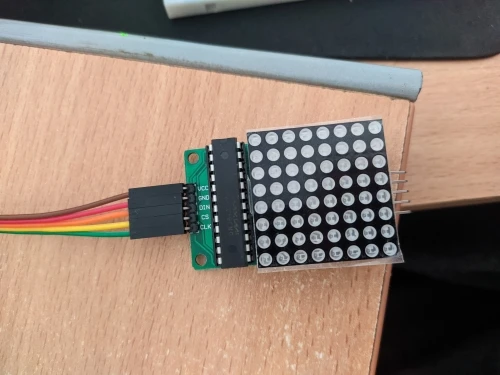

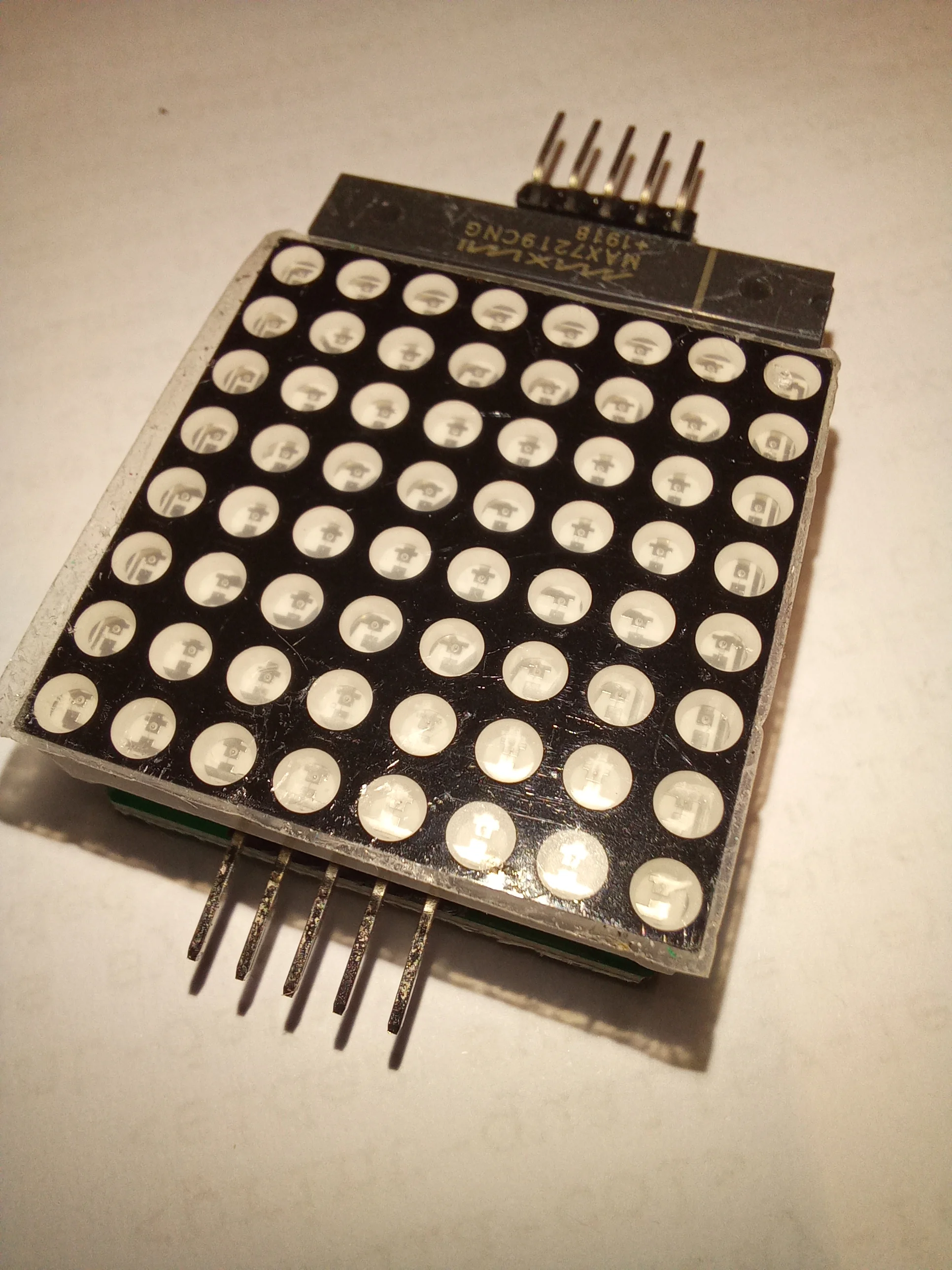

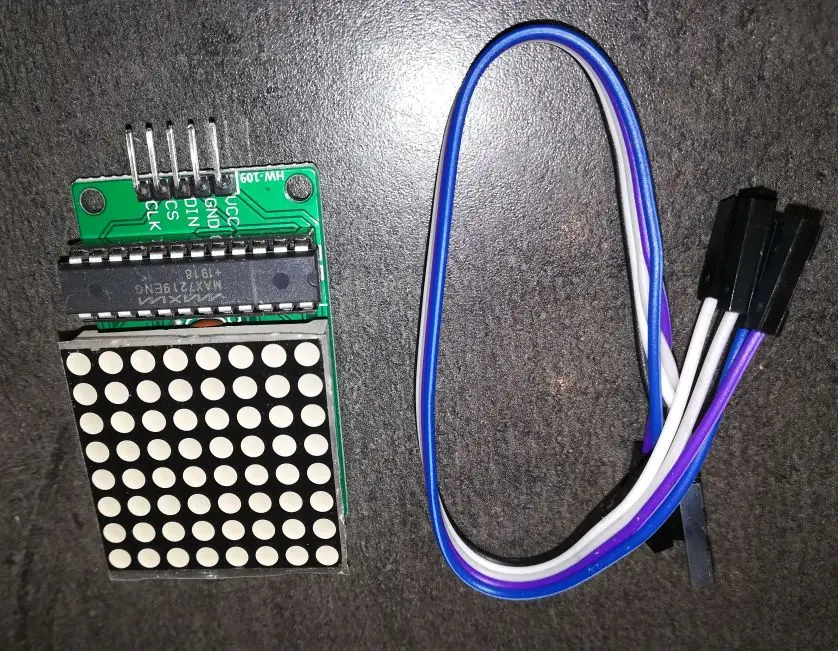

Светодиодный дисплей MAX7219 точечно-СВЕТОДИОДНЫЙ матричный модуль 8*8 модуль управления MCU для Arduino 5 в интерфейсный модуль 8x 8 выходной вход общий катод

MAX7219-это интегрированный драйвер дисплея с общим катодом на входе/выходе. Он соединяет микропроцессор и 8-значный дисплей 7-сегментный, цифровой, светодиодный. Его также можно подключить к гистограмме или 64 независимым светодиодам. Он включает встроенный кодировщик BCD типа B, несколько циклов сканирования, драйверы слов сегмента и статическую оперативную память 8*8 для хранения каждой информации. Существует только один внешний регистр, используемый для установки тока сегмента светодиодный да.

Удобный четырехпроводной последовательный интерфейс может быть подключен ко всем микропроцессорам общего назначения. Каждая информация может быть обращена без перезаписи всех дисплеев при обновлении. MAX7219 также позволяет пользователям выбирать кодирование или не кодировать для каждой информации.

Все устройство включает в себя режим отключения при низком энергопотреблении МПа, аналоговый и цифровой контроль яркости, регистр ограничений сканирования, позволяющий пользователям отображать 1-8 бит данных, И режим обнаружения, позволяющий всем светодиодам излучать светильник.

Только 3 порта ввода-вывода могут управлять 1 точечной матрицей! Нет мерцания при отображении точечной матрицы! Поддержка каскадного движения!

Параметры модуля:

1. Один модуль может управлять общей катодной матрицей 8*8

2. Рабочее напряжение модуля: 5 В

3. Размер модуля: 5x см

4. С 4 отверстиями для крепежных винтов диаметр отверстия составляет 3 мм, что может быть зафиксировано медной стойкой M3

5. Модуль с интерфейсом ввода и вывода, поддержка нескольких модульных каскадов

Инструкции по монтажу:

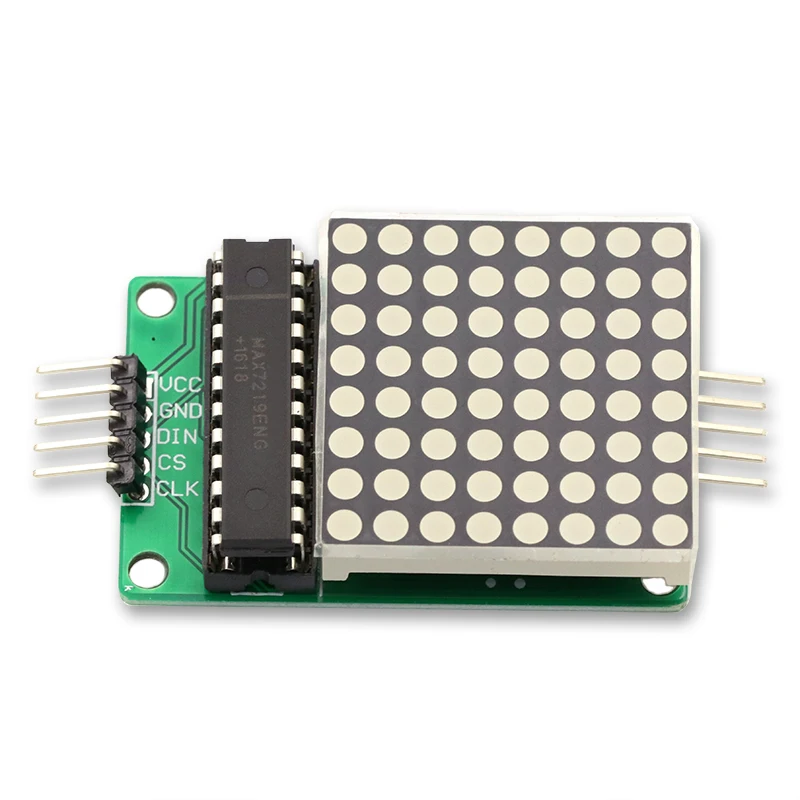

1. Левая сторона модуля-входной порт, а правая-выходной порт.

2. При управлении одним модулем вам нужно только подключить входной порт к ЦПУ

3. Когда несколько модулей каскадные, входной терминал каждого модуля подключен к ЦПУ, выходной терминал подключен к входному терминалу второго модуля, выходная клемма второго модуля подключена к входной клемме третьего модуля и т. д.

Возьмите 51 однокристальный микрокомпьютер в качестве примера:

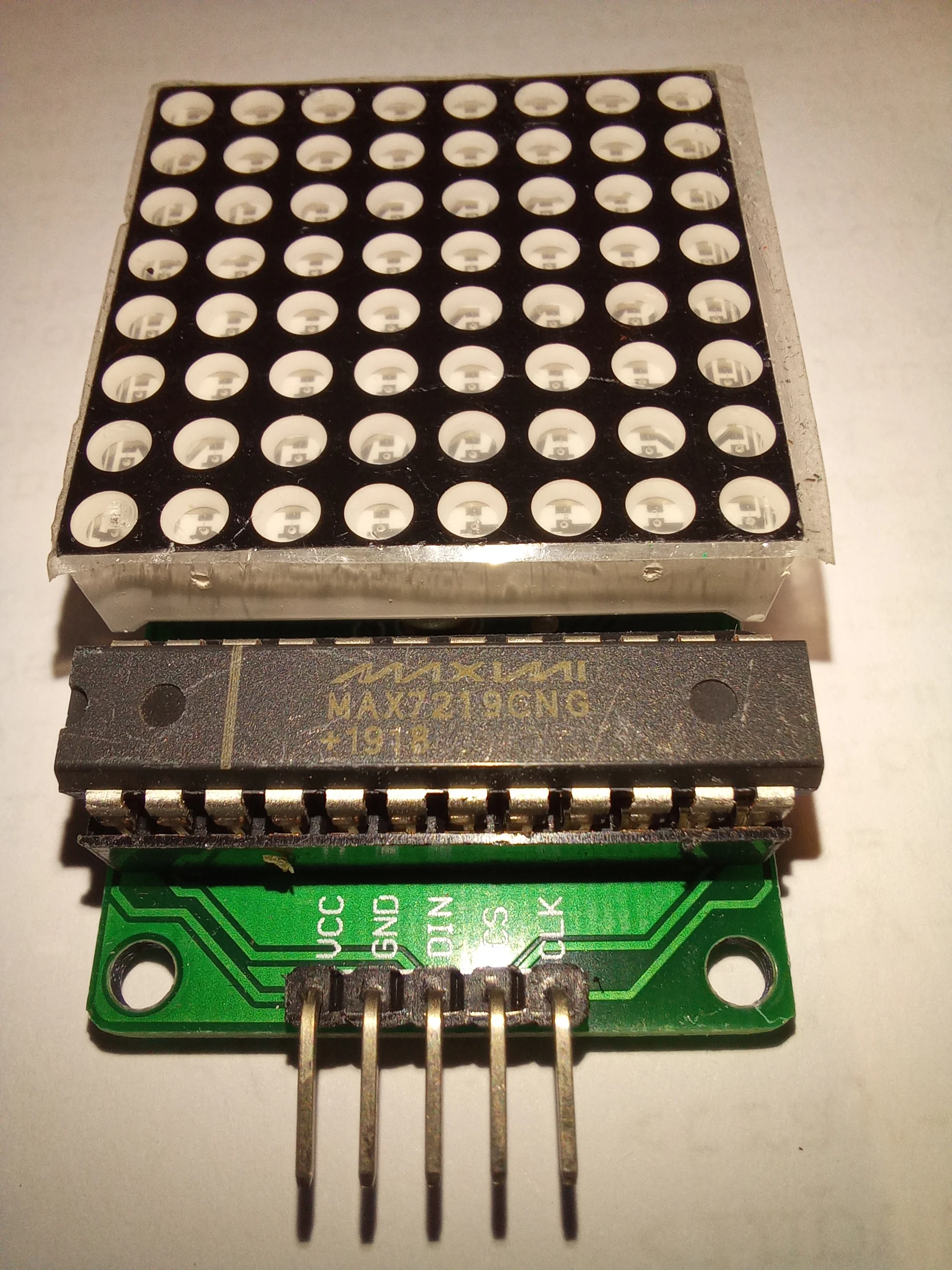

VCC → 5 В

GND → GND

DIN → P22

CS → P21

CLK → P20
