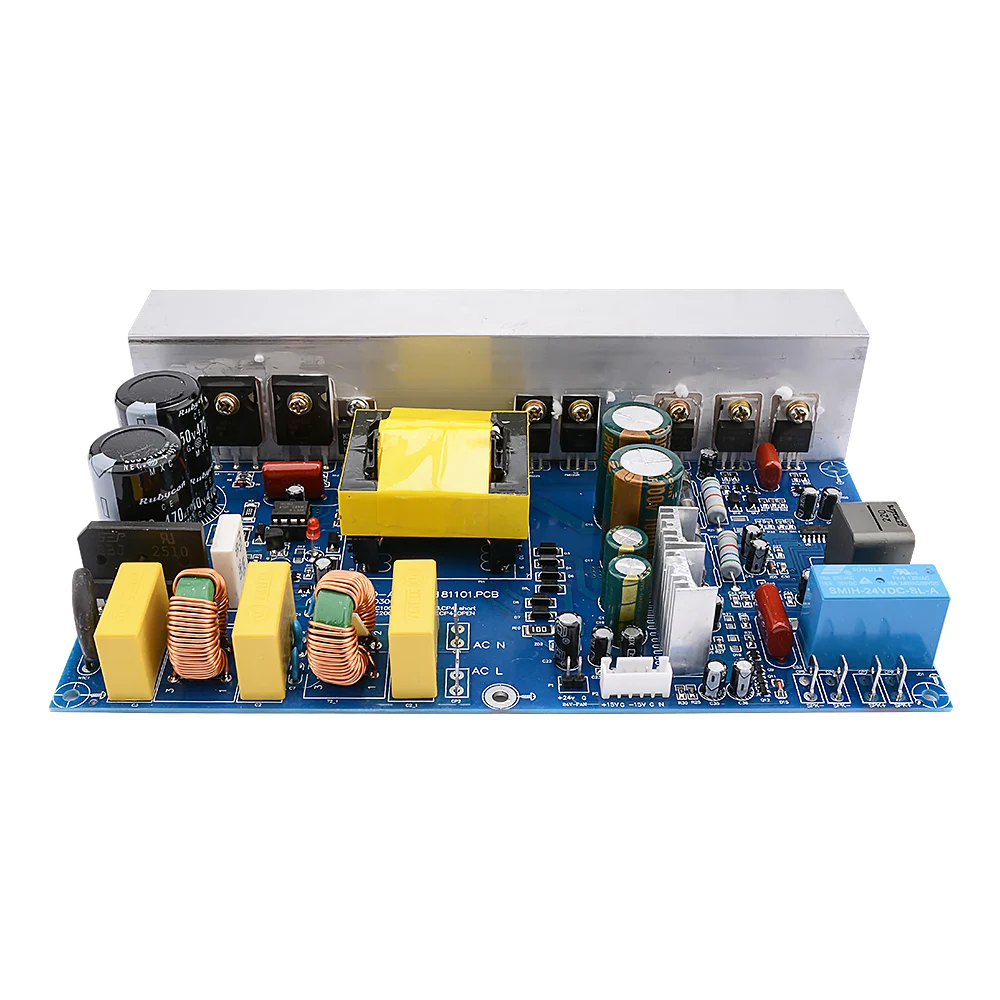

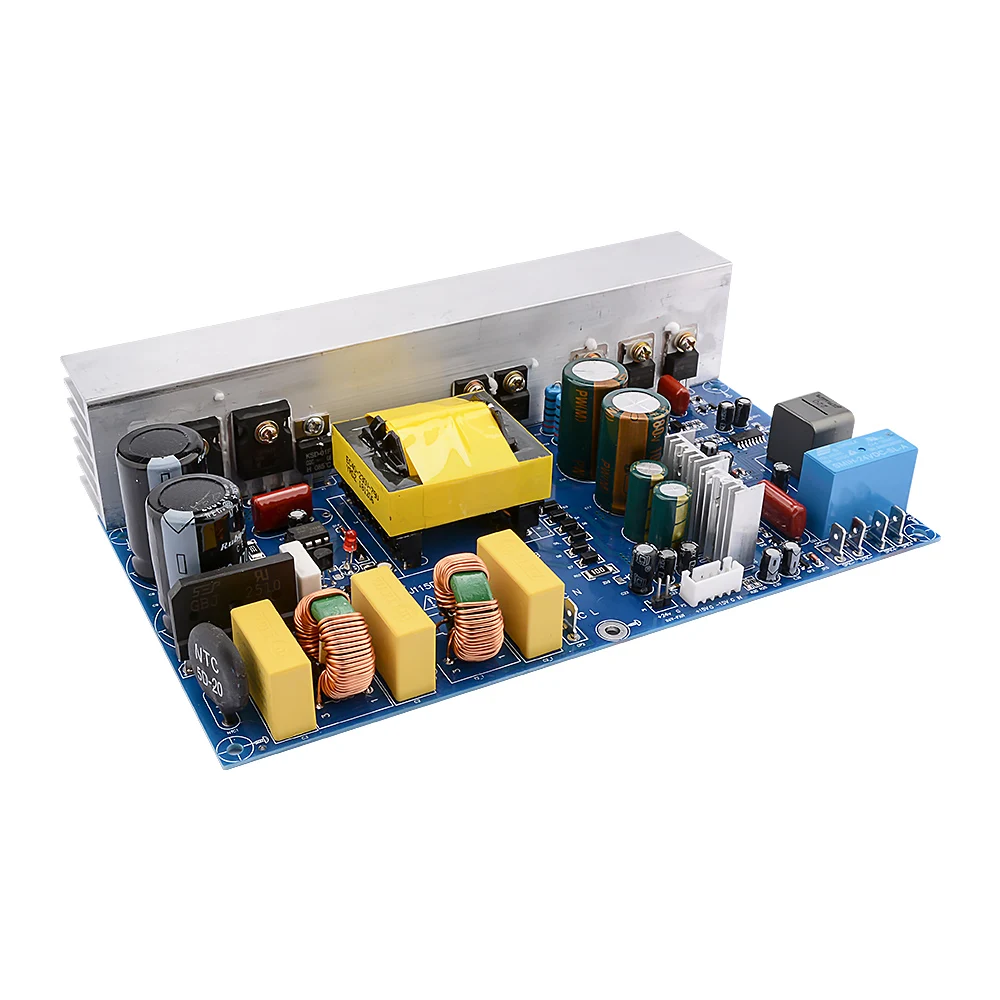

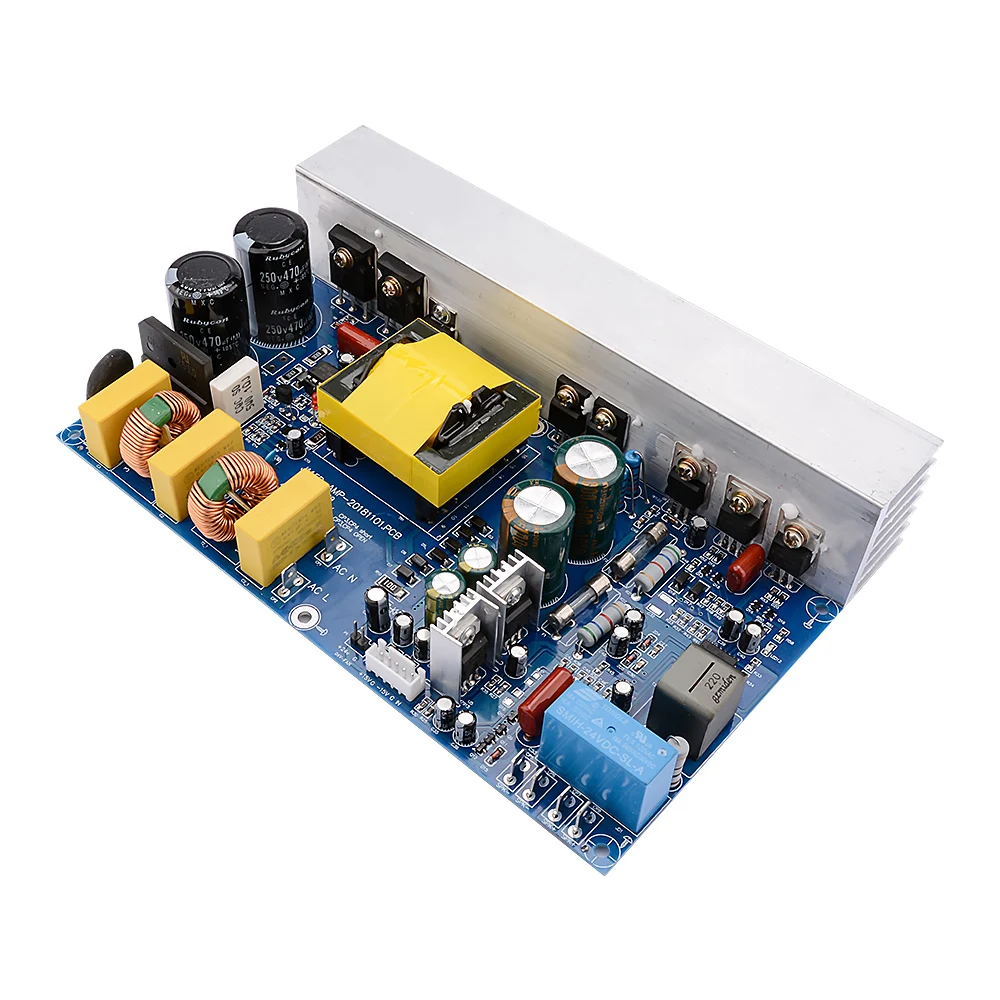

Моноканальный цифровой усилитель AIYIMA, 1000 Вт, класс D, с импульсным блоком питания, встроенная аудиоплата для дома, сделай сам

Описание товара:

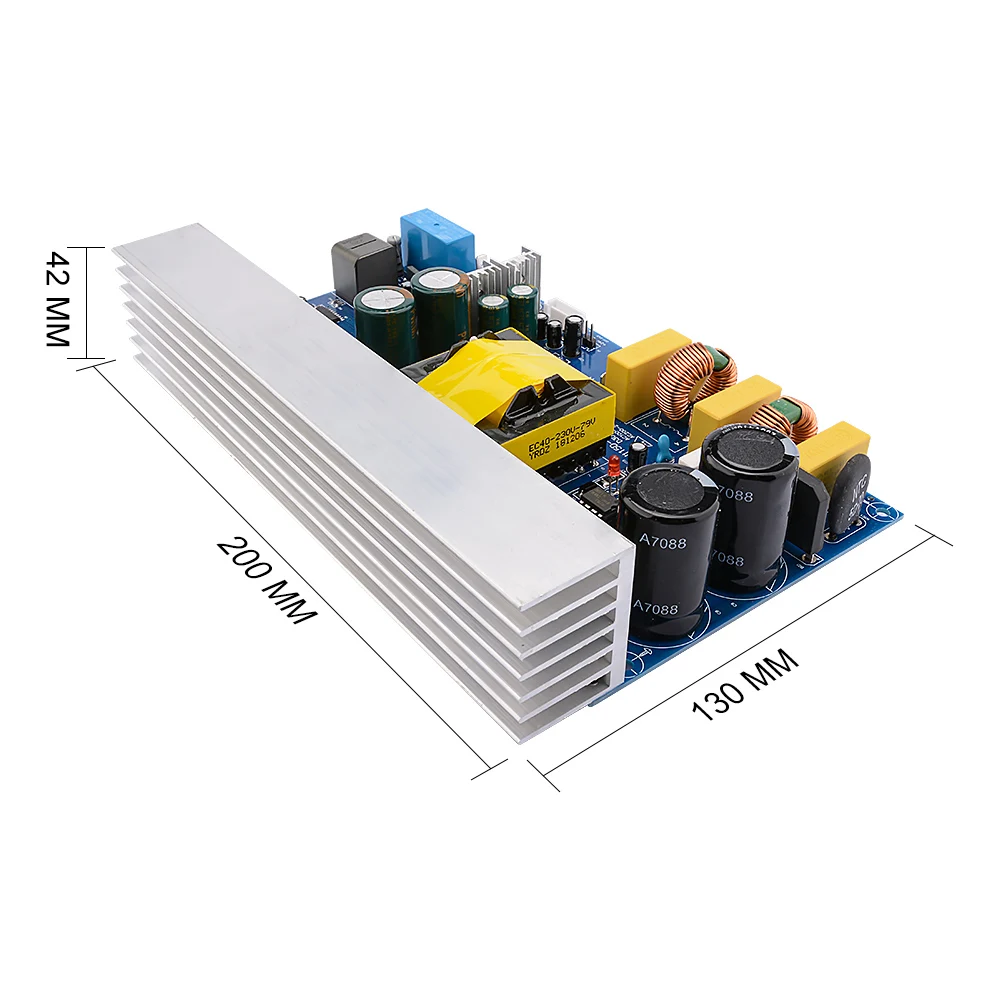

1. Входное напряжение источника питания AC220V (по умолчанию)/вход AC110V (AC100-115V,AC110V,CP3 CP4 AC200-240V,AC220V, CP3 CP4 open) 2. Нагрузка динамика: 4-8Ω 3. Мощность RMS: 500 Вт 4. Пиковая мощность: 1000 Вт 5. Канал: Моно 6. Частотная характеристика: 20HZ--20KHZ 7. Размер: 200x130x42мм

Особенности:

1. Защита от перегрузки: нагрузка имеет избыточный вес и будет защищать!

2. Защита динамика: выход имеет постоянный ток, реле отключено, и динамик защищен!.

3. Анти-шок: есть Термистор NTC при загрузке, чтобы предотвратить пусковой ток!

4. Пусковое реле задерживается.

5 AC N и AC L вход питания AC 210-230V. Не превышать Диапазон напряжения питания.

6. Входное напряжение переменного тока N и переменного тока L может быть изменено на источник питания 110 В, а блок питания 220 В не может использоваться снова

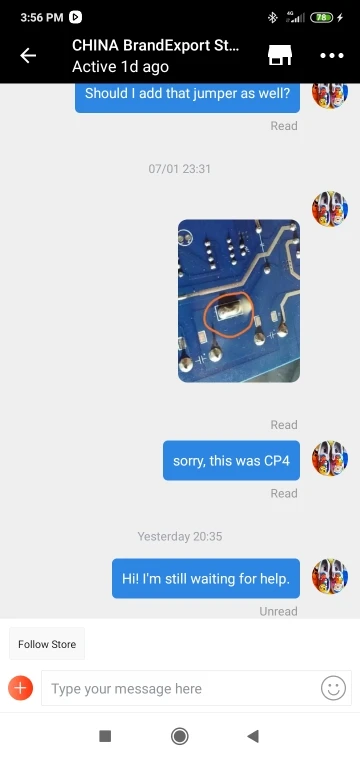

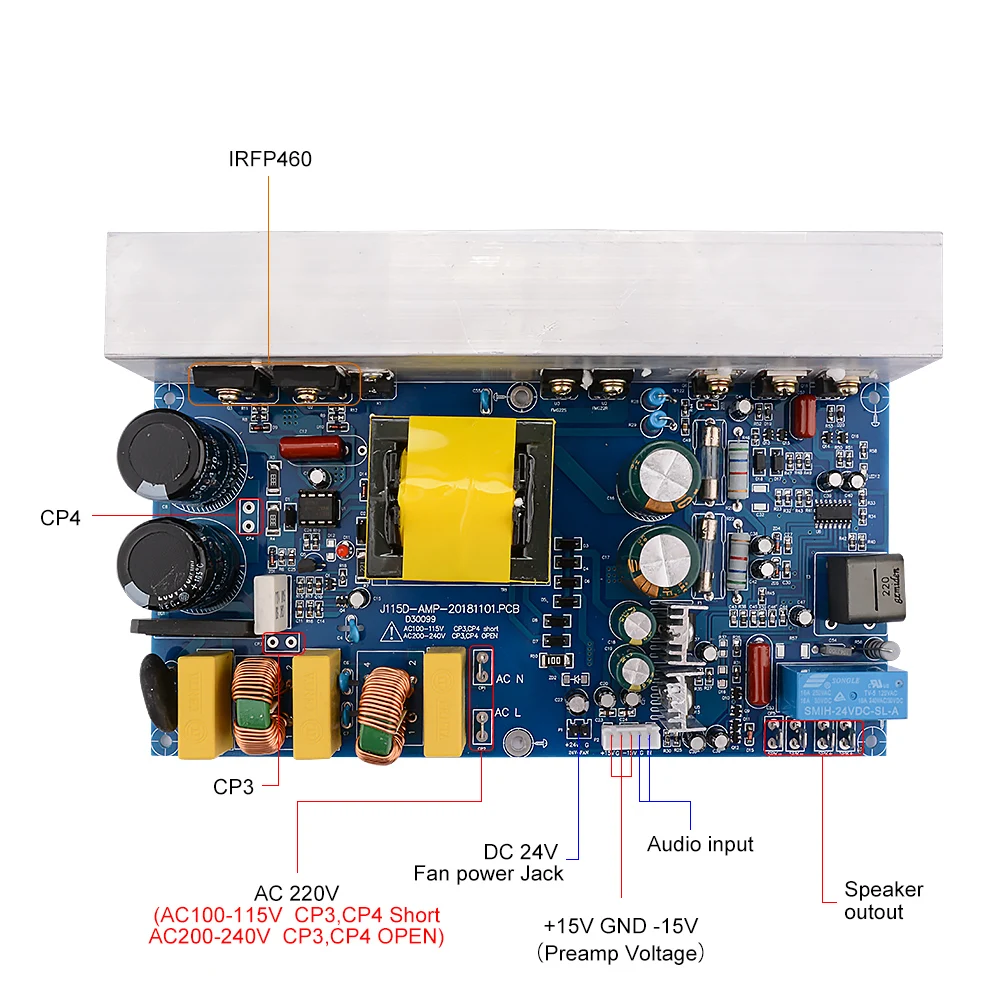

7. AC100-115V рабочее состояние заключается в том, что любой pin CP3 и любой pin CP4 должны быть соединены вместе

8.AC200-240V CP3,CP4

9. P1 двухъядерный ряд сиденья + 24v G выход постоянного тока, подключен к 24v вентилятор. Обратите внимание на полярность вентилятора и не подключайте его обратно. 6. Интерфейс вентилятора не может быть короткого замыкания, в противном случае это приведет к сбою в работе!

10. Усилитель мощности с большой мощностью требует отведения тепла, и он нуждается в рассеивании тепла, когда он пустой. Кроме радиатора есть много других нагревательных элементов. Эти элементы также нуждаются в вентиляторах, таких как трансформаторы, индукторы на выходе, большие резисторы, большие конденсаторы, стопки балластного моста, которые относительно велики в жару и нуждаются в вентиляторах, чтобы выдуть их. Рекомендуется, чтобы вентилятор выдул из части усилителя мощности в часть блока питания.11. Выходной интерфейс имеет четыре порта. Два разъема соединены параллельно. Его можно подключить к любому терминалу. Используется для подключения рога. SPK-SPK + выход нагрузки подключается к рогу с нагрузкой 4 Ом-8 Ом. Не допускается подключение рога с нагрузкой менее 4 Ом. Помните, что нагрузка слишком мала, поэтому легко остановить защиту!12. Дополнительный источник питания P2 row seat может выводить только ток +/- 15 в на переднюю стадию, что составляет 500 мА. Его нельзя использовать для перегрузки или подключения к входному напряжению. Может быть только выход на переднюю сценическую панель. Помните.13. G in P2 row seat является сигнальным входом, G означает GND, что означает заземляющий провод, а также сигнальный вход отрицательного полюса. В подставках для сигнала вход положительный, и полярность не должна быть изменена, помните. В тех случаях, когда Максимальный входной сигнал 1,5 V Выходная мощность достигает максимального значения, который не может превышать вход 1,5 V, чтобы избежать слишком большой перегрузки и повреждения усилителя мощности.14. Входная сигнальная линия должна быть экранирована, чтобы избежать помех. Входной сигнал не может быть подключен только к входу сигнала, а не к заземлению сигнала. Не забудьте избежать повреждений, вызванных самовозбуждением. (Не включайте сигнал в горячую розетку). Не рекомендуется подключать сигнал мобильный телефон.15. Источник питания переменного тока высокого напряжения и не может быть связан с басовым проводом. Вход переменного тока имеет высокое напряжение и не может быть связан с входом сигнала, вспомогательной мощностью +/- 15 на выходе и роговым выходным проводом16. Не связывайте вход сигнала с роговым проводом. Чтобы избежать повреждения усилителя мощности из-за высокочастотного самовозбуждения.Импульсный источник питания снабжен высоким напряжением. Пожалуйста, не прикасайтесь к высоковольтной части руками.17. Если красный светильник на D12 включен, это означает, что в усилителе есть короткое замыкание. Может быть, вентилятор коротко замыкается, или передний источник питания коротко замыкается. Или усилитель мощности поврежден.18. Если температура радиатора превышает 85 ℃, усилитель мощности автоматически защитит и прекратит работу. Когда температура уменьшается, она автоматически запустится.

Примечание:

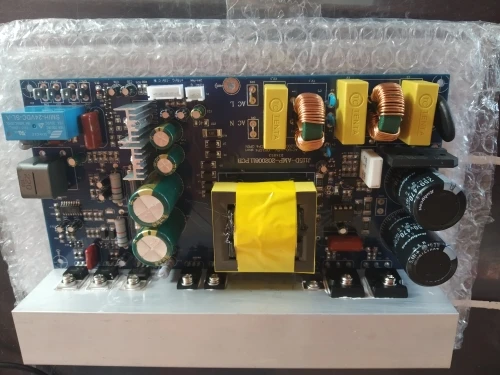

Эта плата усилителя мощности имеет высокую мощность и большое тепло. Долгосрочной перспективе высокой мощности для работы требуется DC 24V вентилятор. Из-за длительного времени международной логистики и транспортировки теплоотвод продукта может быть деформирован во время транспортировки. Пожалуйста, не волнуйтесь, продукт не поврежден, и он может быть восстановлен в первоначальном состоянии с помощью отвертки, не влияя на использование продукта.

Упаковка:

1 шт.
