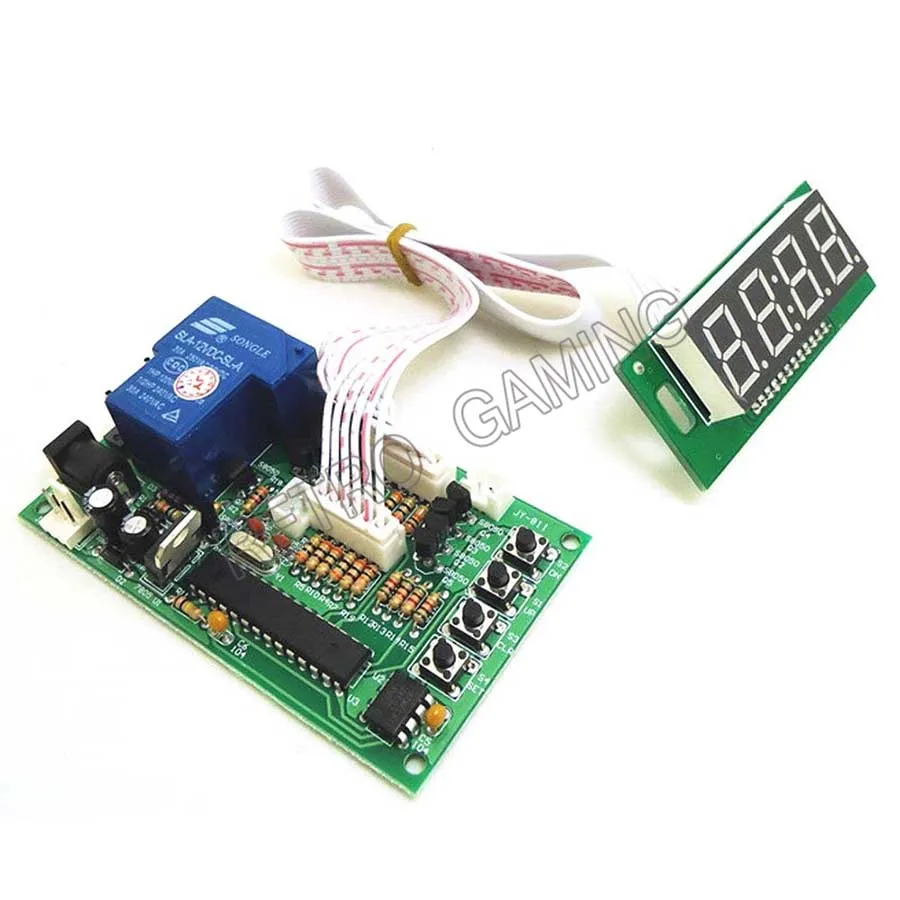

Плата таймера JY15B
Описание
Входное напряжение DC + 12V В режиме ожидания Дисплей показывает: 00:00, ответ: обычное открытие (нет) Накопленное время Да, добавьте время, если снова приходят сигналы, когда время работает Максимальная текущая нагрузка 15а Как это работает Режим 1 Время заканчивается после приема сигналов-> дисплей показывает оставшееся время и подает питание на устройство-> он отключает питание по истечении времени Режим 2(Подключите кнопку) Дисплей показывает оставшееся время после получения сигналов-> кнопка запуска-> время заканчивается и подача питания на устройство-> он отключает питание после истечения времени Пауза(Подключите кнопку) Кнопка Пауза: отключает питание при паузе, на дисплее отображается оставшееся время. Повторное питание после повторной паузы кнопки Режим работы Пожалуйста, обратитесь к странице 2 Характеристики:Плата управления таймером для любой электрической нагрузки не превышает следующее:
• 30 В постоянного тока, 250 В переменного тока, ток 7 а
• 28 В постоянного тока, 250 В переменного тока, ток 5 А
• Размер: 91,0 мм X 54,30 мм
• Вес: 0,25 кг

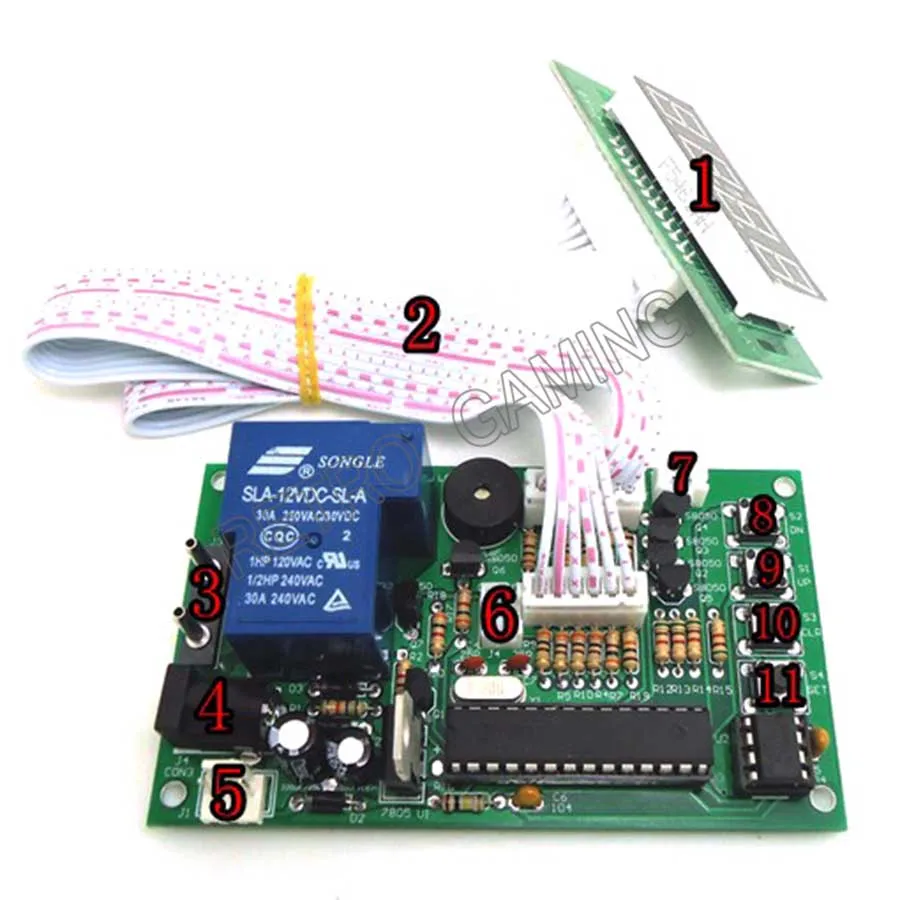

Подключение и положение
1: дисплей 2: белый провод 40 см3: Выходная мощность для устройства управления:Управляйте одним проводом от управляющего устройства.4: AC jack-5.5mm * 2,1 мм5:Желтый: DC12V,Белый: Входной сигнал,Черный: GND6: Пуск для режима 01:02 7: пауза8-11: кнопки S2, S1, S3 и S4
Настройка

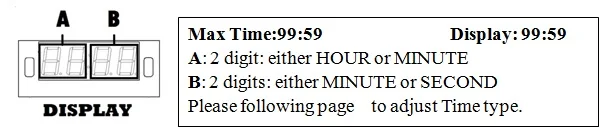

Пожалуйста, следуйте коду на дисплее и используйте кнопки «S1» и «S2» для настройки номера
Количество и время входного сигнала Пожалуйста, нажмите кнопку «S4». "B" мигает. Настройте количество входного сигнала на активное устройство (01-50). Пожалуйста, нажмите кнопку «S4», «A» мигает. Пожалуйста, установите время (01-99). Пожалуйста, нажмите кнопку «S4», «B» мигает. Пожалуйста, установите время (01-99). Пожалуйста, нажмите кнопку «S4» 4 раза. Настройте время Предупреждение предупреждения звука. Пожалуйста, нажмите кнопку «S4» для завершения.----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Страница-2
Время:Добавьте время бесплатно, если входные сигналы достигают установленной скорости во время работы.Пример настройки: Входной сигнал на активное устройство: 01, входные сигналы на данное время: 03 время передачи: 02:10Добавьте время «02:10» бесплатно, если во время работы приема «3 сигнала». Пожалуйста, нажмите кнопку «S4» 4 раза. "B" мигает. Установите скорость входного сигнала. Пожалуйста, нажмите кнопку «S4», «A» мигает. Пожалуйста, настройте время. Пожалуйста, нажмите кнопку «S4», «B» мигает. Пожалуйста, настройте время. Пожалуйста, нажмите кнопку «S4» для завершения. Настройка режимаДля настройки рабочего режима Следуйте таблице:
Пожалуйста, удерживайте кнопки «S1» и «S2» одновременно в течение 3 секунд, чтобы попасть вНастройка режима. Используйте кнопки «S1» и кнопки «S2» для настройки Номера дляКод Пожалуйста, нажмите кнопку «S4», чтобы перейти на следующий кодФункция
Код на дисплее
Описание
А
Б
Время работы
01
01
Время сокращается без нажатия кнопки
02
Время уменьшается нажатием кнопки
Тип времени
02
03
Минуты: секунды
04
Часы: минуты
Память
03
05
Да: оставшееся время будет работать после выключения и включения питания
06
НЕТ: в режиме ожидания выключено и включено
Снова в режиме ожидания
04
1-30
Пользователь не имеет никаких действий после нажатия кнопок или приема сигналов в установленное время
По умолчанию: 01-03: жирная и базовая линия. 04: Не используйте функцию.
