Характеристики:
Модель: 756156

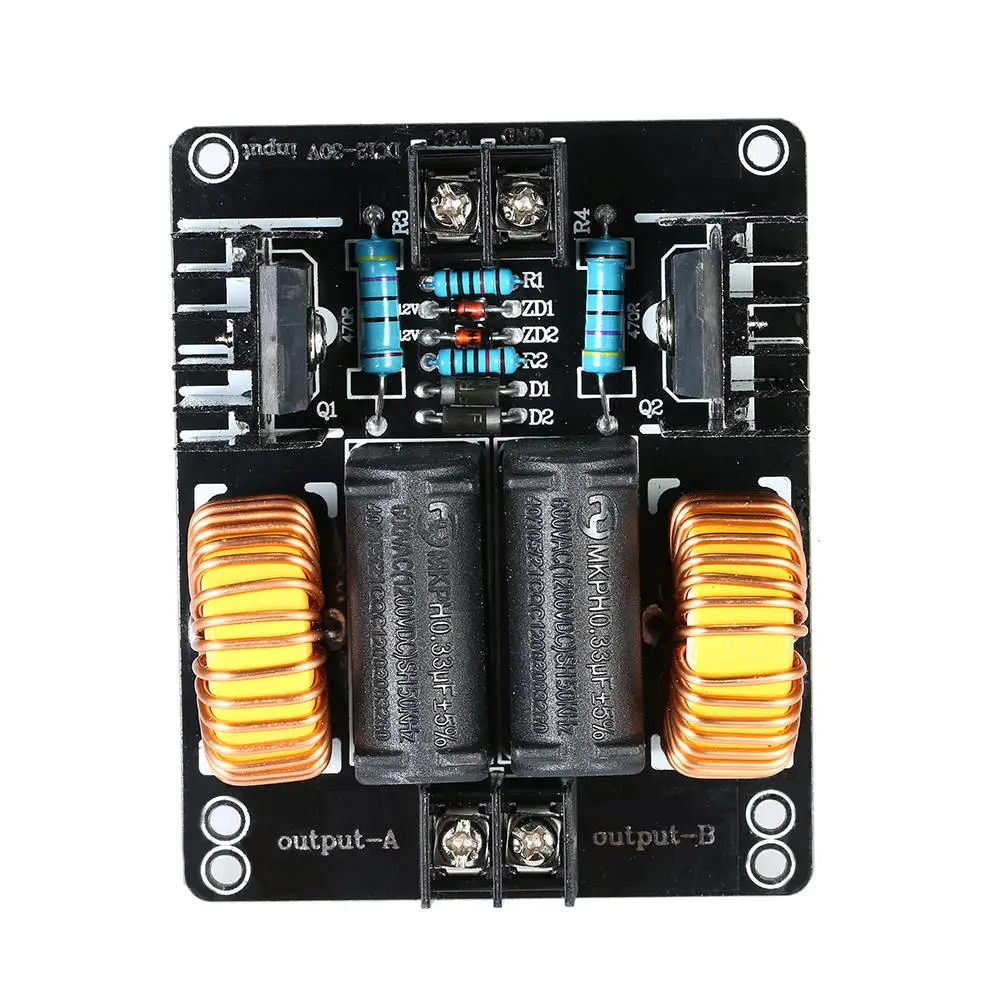

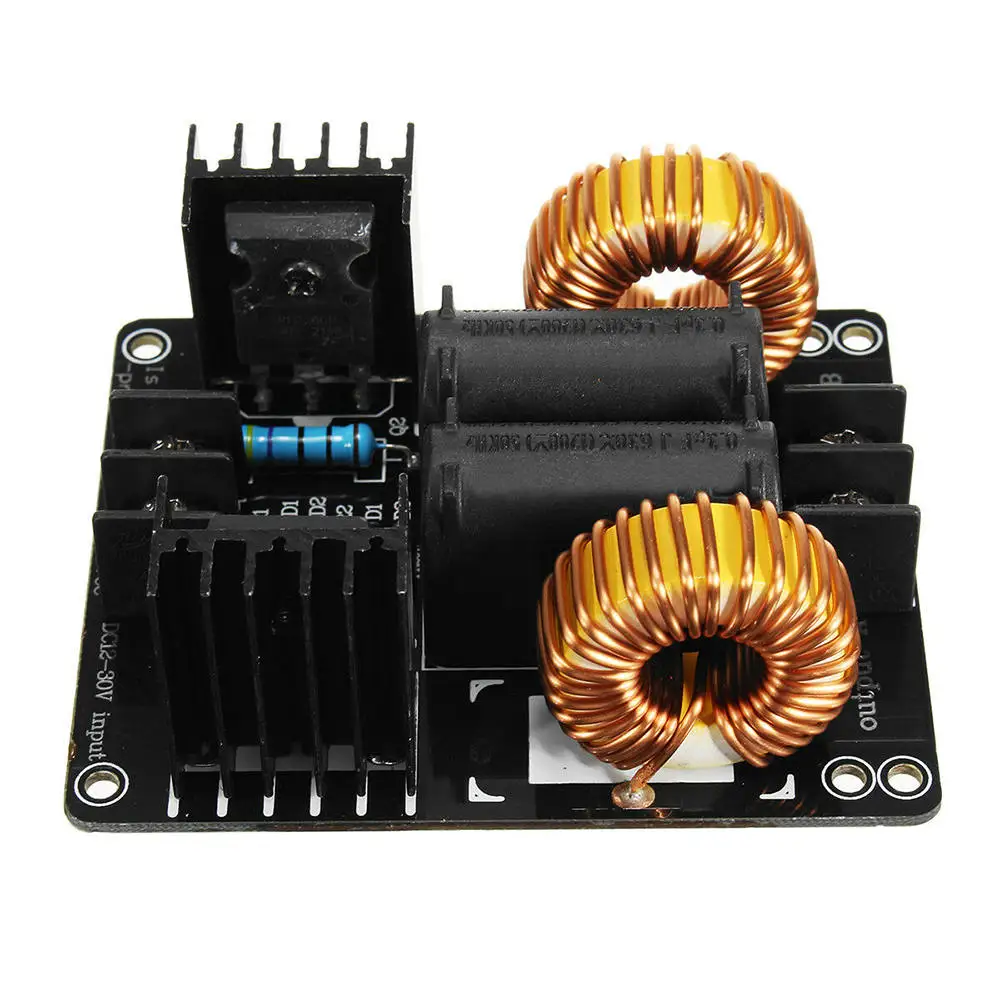

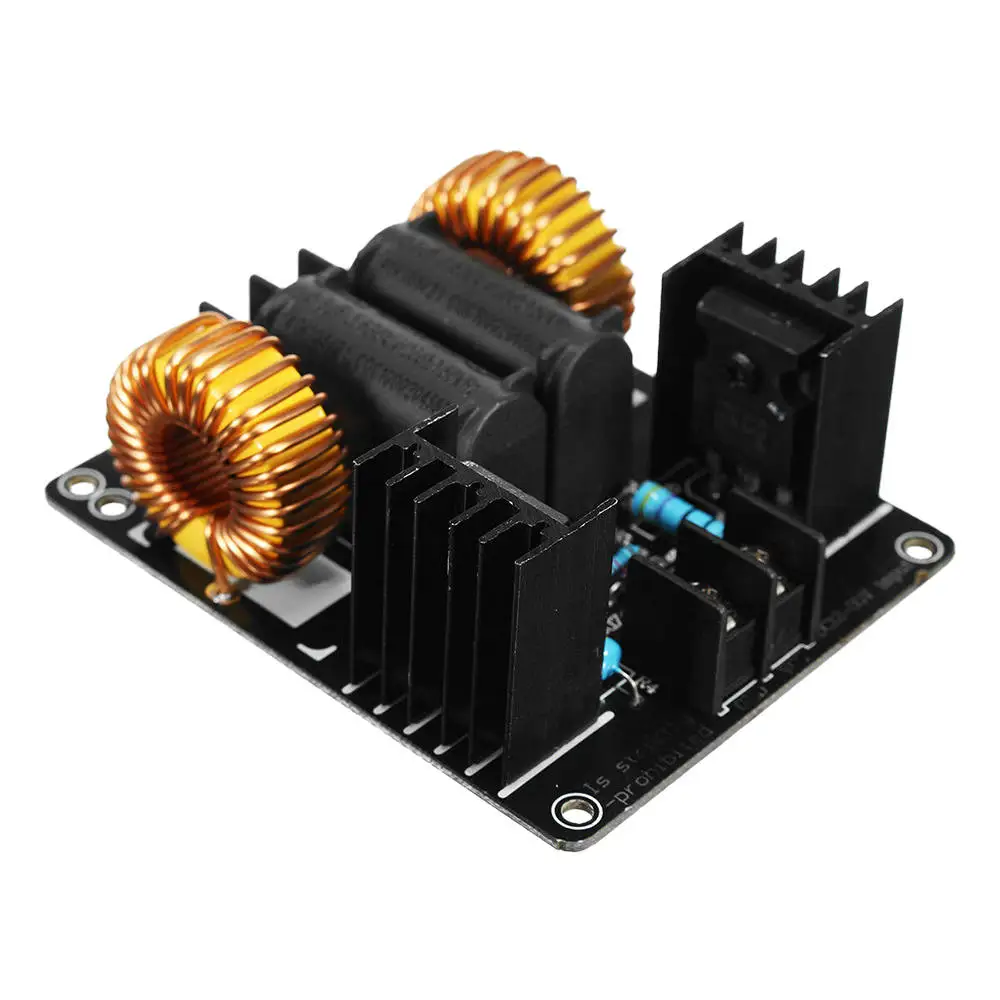

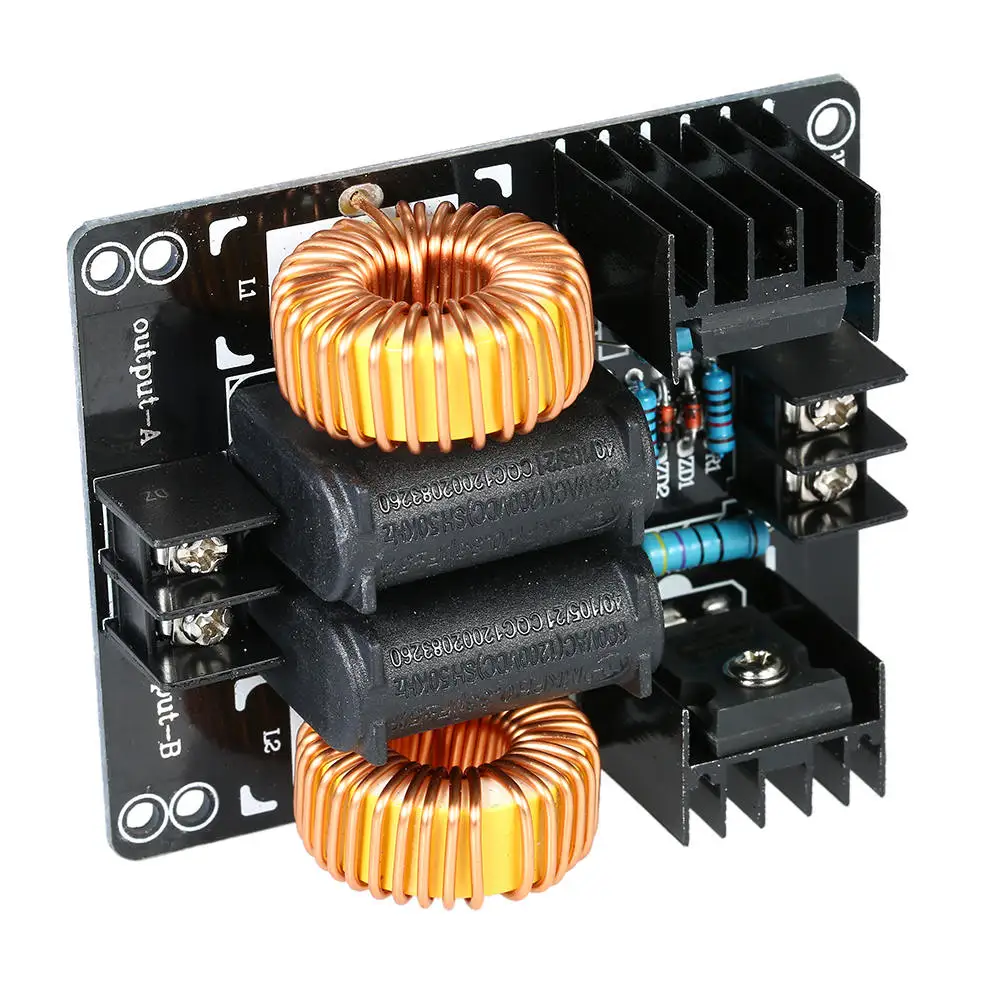

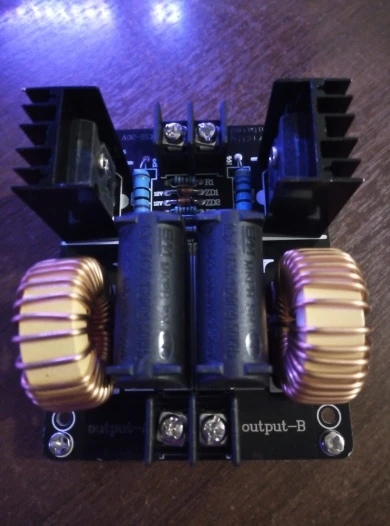

Наименование: плата ZVS
Материал: пластик, металл
Напряжение: DC12V-30V
Макс. Ток: 20А
Макс. Мощность: 1000 Вт

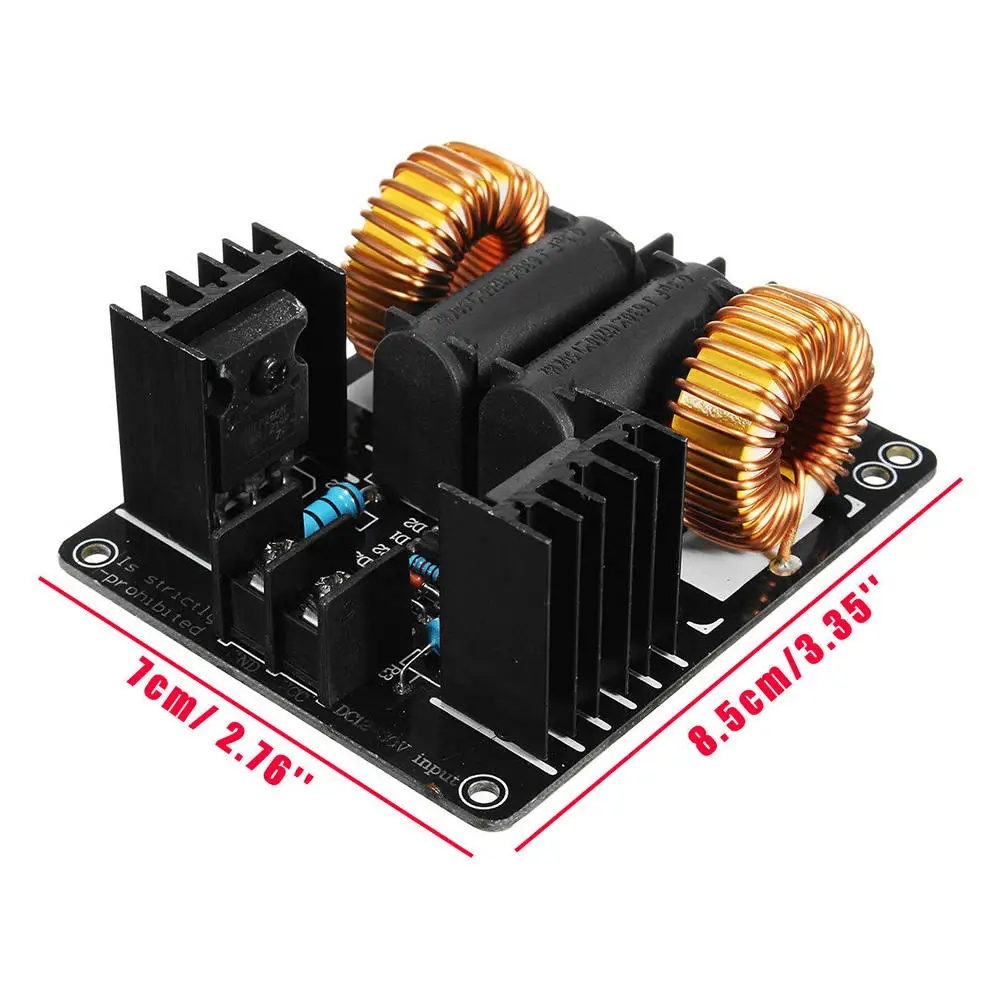

Размер: 69x85x30 мм
Посылка входит:
1 * низковольтный индукционный нагревательный модуль
Примечание:
1. Комплект содержит полный набор элементов приводной цепи и латунь
2. Покупателям необходимо взять с собой собственный блок питания и охлаждения.

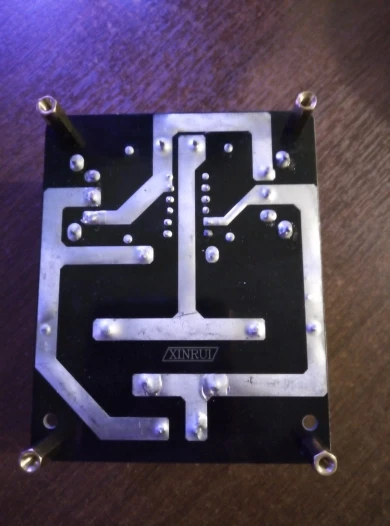

3. Монтажная плата с использованием двухсторонней стекловолоконной платы, в основном для расширения используются медные следы
Используйте всю заднюю поверхность обычной резонансной цепи,
Непрерывной работы, пожалуйста, добавьте вентилятор, чтобы сдуть сверху,
К резонансным конденсаторам и другим компонентам охлаждают.
4. Использование импульсного источника питания обратите внимание, что из-за высокой мощности, как правило, функция медленного запуска,
Который только что открыл выходное напряжение машины медленно растет, в то время как он включается до индукционного нагрева цепи, если напряжение повышается до 12 В, потому что старт недостаточное напряжение не может позволить себе вибрации, В результате происходит два одновременно проводимых mos-трубки, поэтому сжигаются компоненты.
Таким образом, сначала начнется импульсное напряжение питания достигает 12 в выше, а затем получит доступ к индукционной нагревательной цепи.
5. Объем нагреваемого предмета внутри нагревательной катушки не может превышать 1/5 от объема
(Если нагревательный цилиндр, то диаметр нагревательной катушки меньше диаметра 1/3), или это может быть связано с перегрузкой или перегоранием блока питания к цепи.
Хотя эта схема может выдерживать 20-30A входной ток момент, но не превышать 15а при безопасной работе,
Вы можете легко добавить Амперметр между блоком питания и платой нагрева, но всегда контролировать ток
