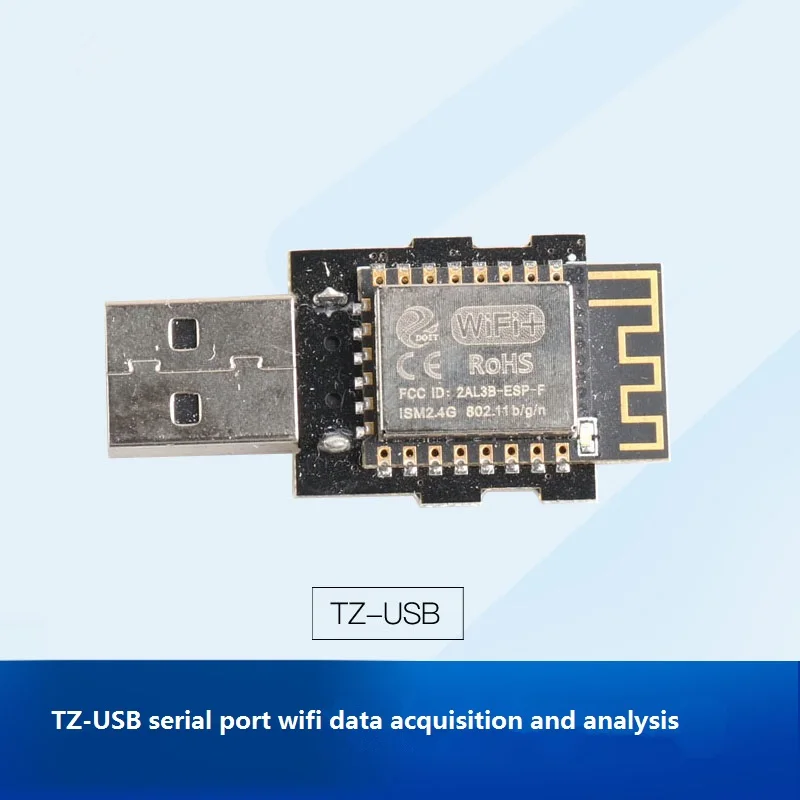

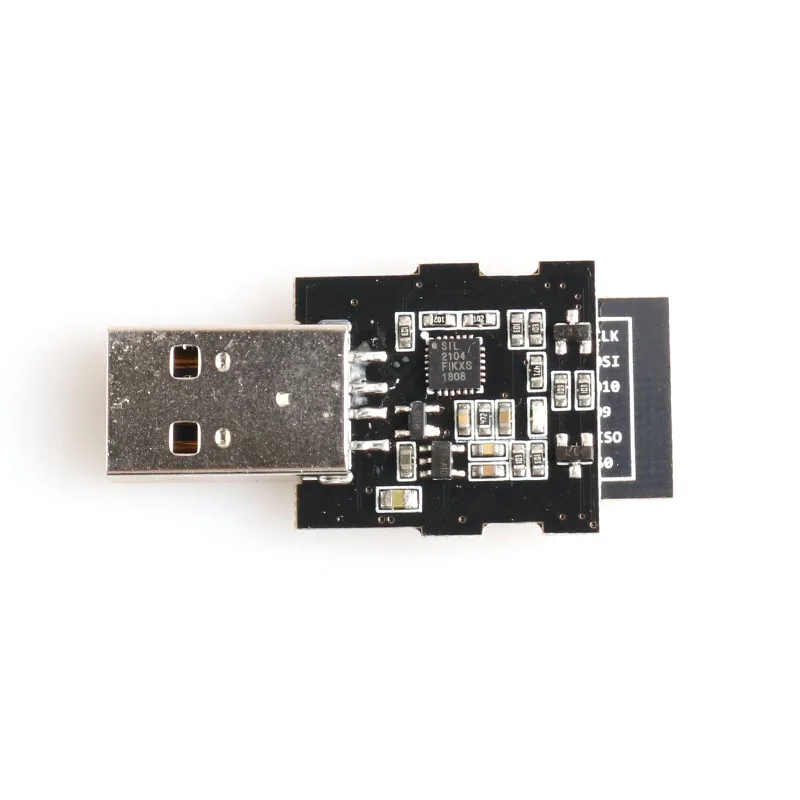

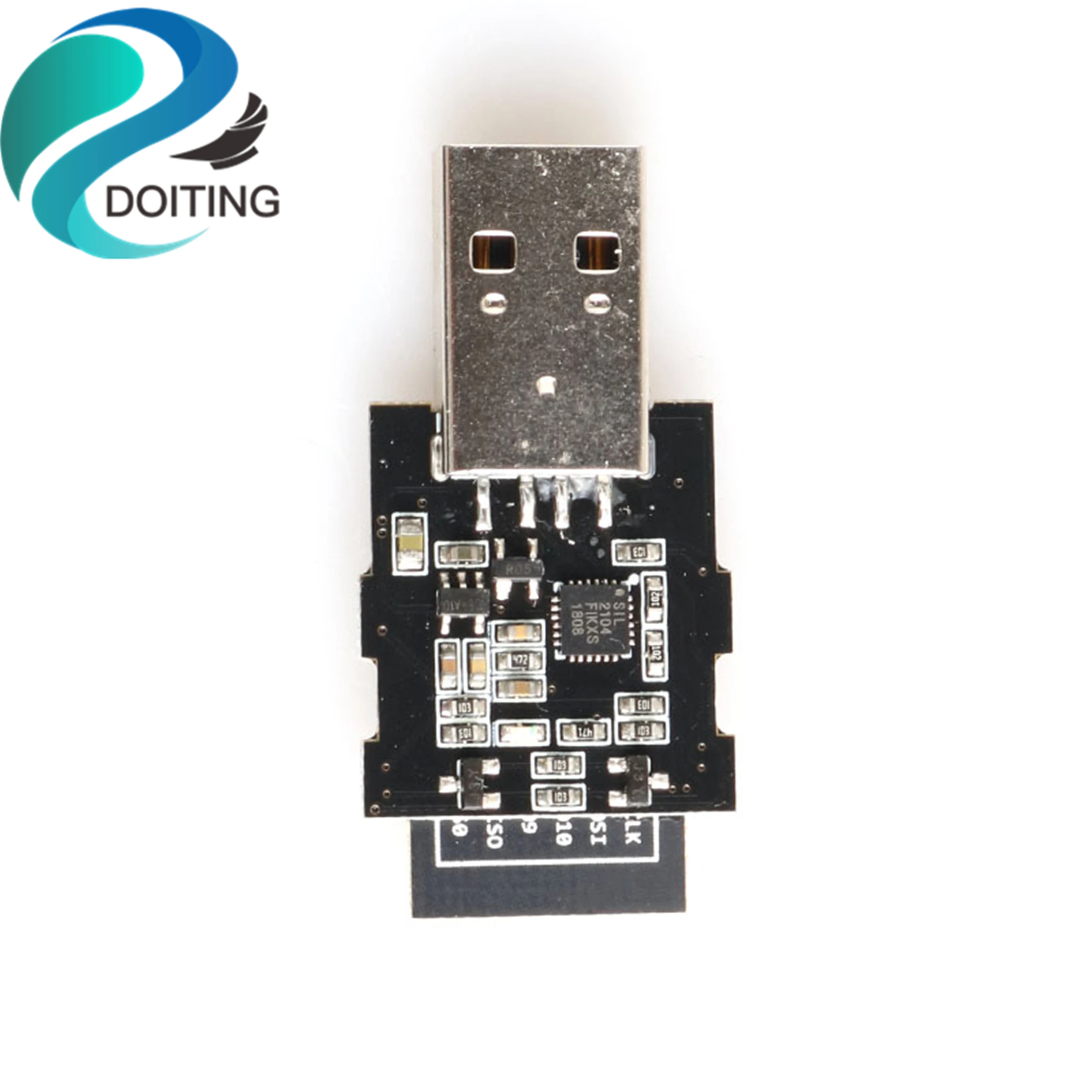

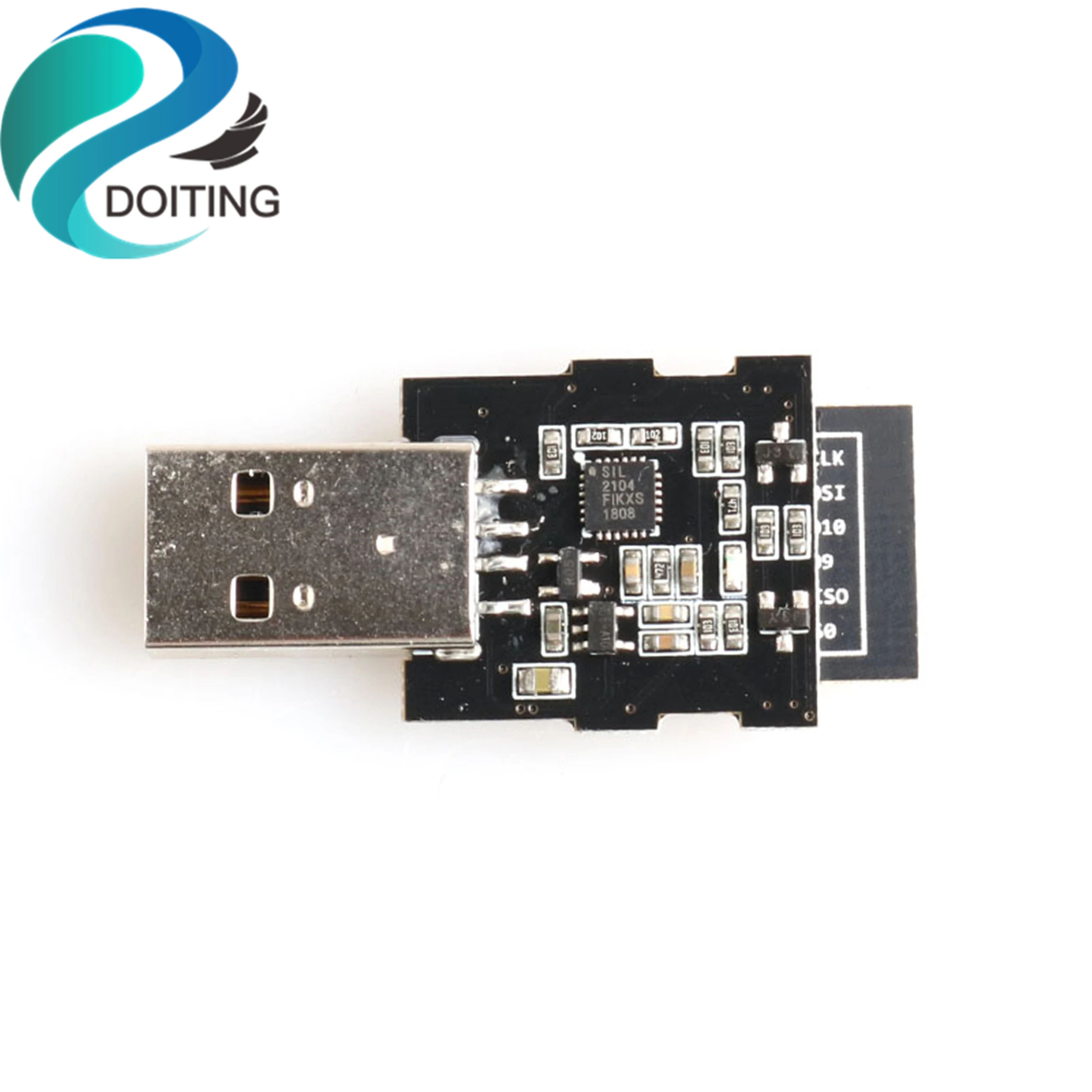

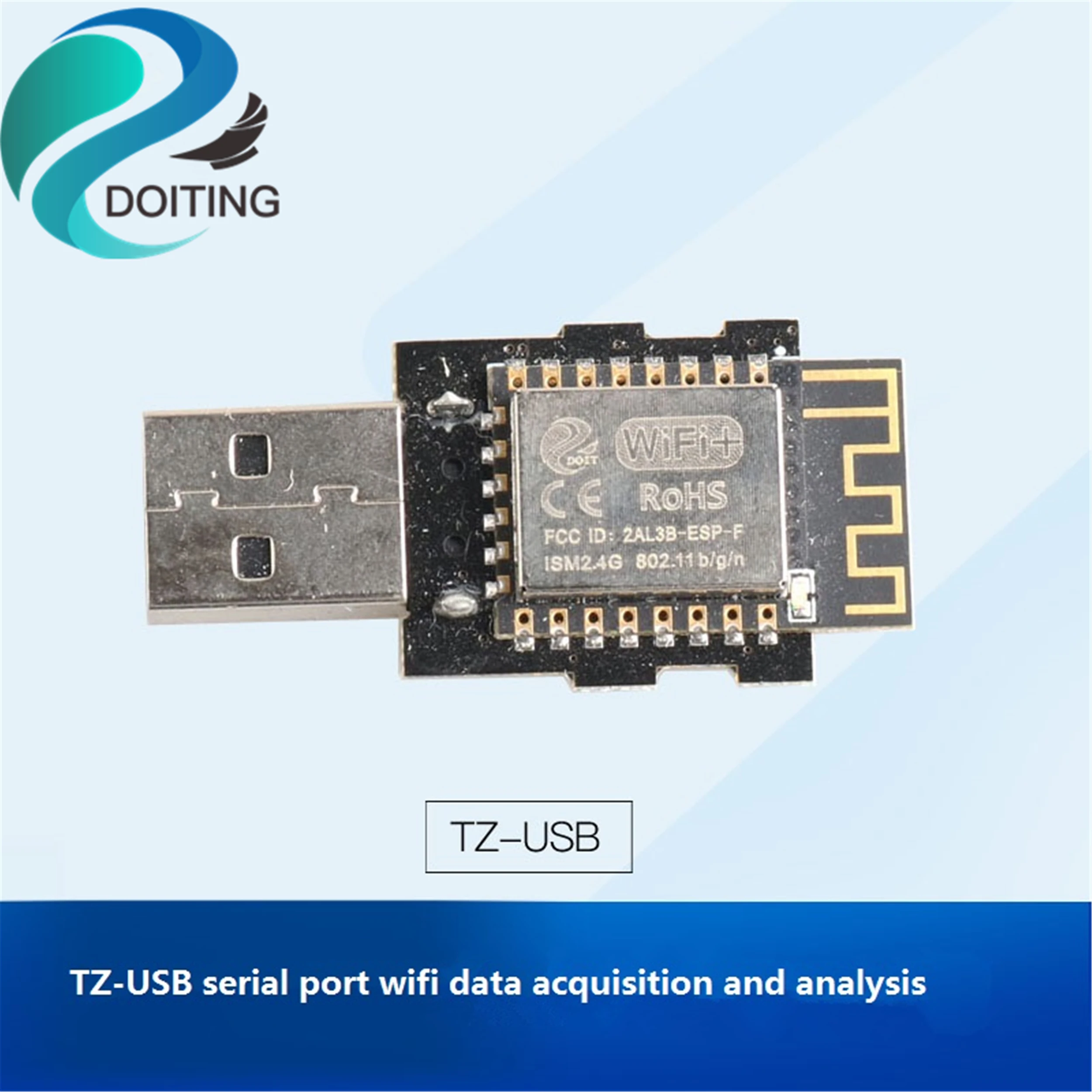

Модуль сбора и анализа данных, последовательный порт Wi-Fi, doting, 1 шт., модуль передачи TZ-USB Wi-Fi с корпусом

Особенности:

Диапазон сбора:

Сбор и анализ данных не передают сигнал, но принимающий конец используется для получения сигналов, передаваемых мобильный телефон и маршрутизатором. Поэтому покрытие приобретения определяется покрытием сигнала мобильный телефон и маршрутизатора (сила передаваемого сигнала). Рекомендуется использовать хорошее приобретение в радиусе 30 метров (× 30 × 30 = 2800, то есть покрытие около 2800 квадратных метров), обычно открывается до 50-100 метров, предельное расстояние до 1000 метров

Скорость сбора:

Wi-Fi поддерживает 13 каналов. Поскольку сигналы мобильных телефонов и роутеров распределяются по разным каналам, необходимо просмотреть и просканировать 13 каналов один раз. Каждое сканирование каналов занимает около 250 миллисекунд, то есть для сканирования в одном раунде требуется около 3 секунд (время переключения каналов). Значение опыта составляет около 80% для сканирования за 1 раунд, и более 95% для сканирования за 2 раунда. Поэтому рекомендуется подождать в одном месте для сканирования в течение 1-2 циклов.

Внешний аккумулятор:

Зарядное устройство питается от 5 В и имеет Средний рабочий ток 100 мА. Благодаря емкости зарядки 20000 мАч он может работать на 80% КПД и может работать 20000 × 80%/100 = 160 часов.

IPhone:

Apple мобильный телефон имеет только случайный MAC во время Фазы зондирования (т. Е., Wi-Fi не подключен), а остальные фазы-настоящий MAC. Таким образом, анализ сбора данных может запечатлеть случайный mac в чехле, что Apple мобильный телефон не подключен к маршруту, и является настоящим MAC на других этапах.

Мобильный телефон черный экран:

Сбор и анализ данных можно записать только в чехол пакета, отправленного мобильный телефон. Это предпосылка. Если вы не используете мобильный телефон в течение 2-5 минут в течение длительного времени, экран мобильный телефон сначала отключится. На этом этапе Wi-Fi по-прежнему может нормально общаться, частота связи снижена, а сбор и анализ данных могут захватывать мобильный телефон MAC. Если это займет еще 5 минут или около того, нет взаимодействия, коммуникационный модуль будет закрыт, и передача пакетов не будет обнаружена.

Как определить поддельный MAC:

Согласно спецификации IEEE802.11, 2-й байт 0, 4, 8 C-это обычный MAC, как следующий MAC 36:CE:00:08:54:EE Второй байт-6, чтобы определить поддельный MAC

Точный сбор данных на передней стороне:

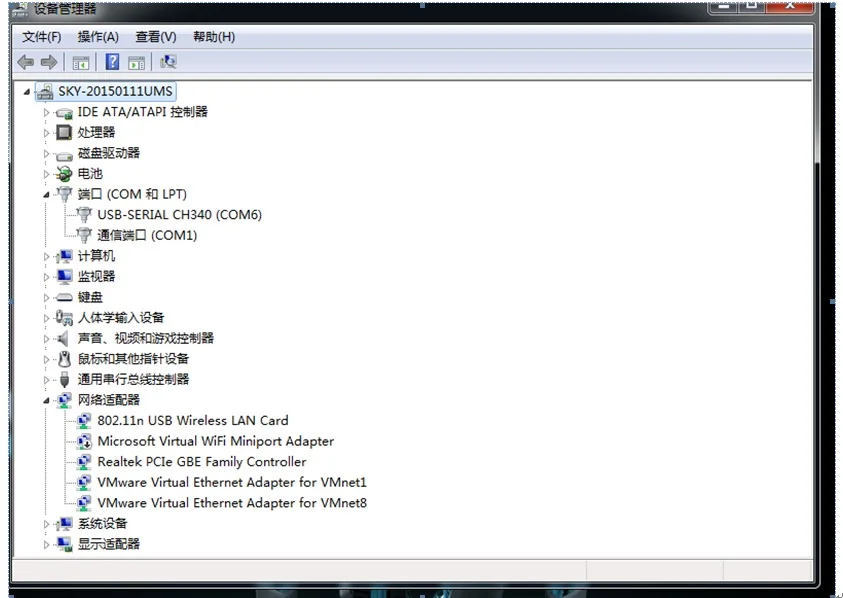

Адрес сетевого диска для сбора и анализа данных: https://pan.baidu.com/s/1kVbUwHx Набор схем сбора сигнала Wi-Fi, включая разработку оборудования для сбора сигнала Wi-Fi, платформы удаленного управления оборудованием и терминала управления, статистику пассажирского потока Wi-Fi используется для и посещаемость сигнала Wi-Fi. На основе мощности сигнала, анализа данных, таких как анализ траектории пользователя, тепловая карта торгового центра, статистика трафика, статистика новых клиентов, время проживания пользователя и т. д. Может быть выполнен для содействия принятию бизнес-решений. Этот продукт представляет собой модульный продукт, который можно подключить непосредственно к ПК или использовать на планшете Android или планшете мобильный телефон и оснащен соответствующим программным обеспечением для ПК. Инструкции: Подключите модуль к компьютеру с помощью USB-кабеля (Дата-кабель телефона Android). Откройте Диспетчер устройств и найдите номер порта

Примечание: если он не появляется, распакуйте PC_USB на драйвер последовательного порта. Застежка-молния (аксессуар) для установки драйвера.

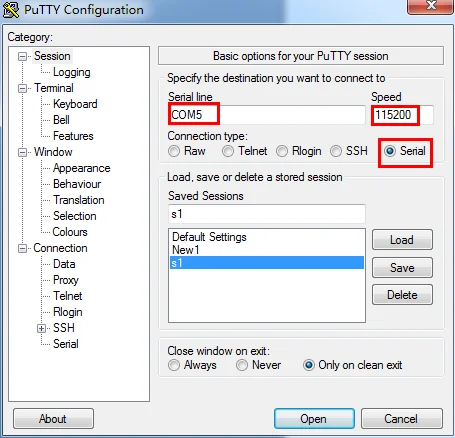

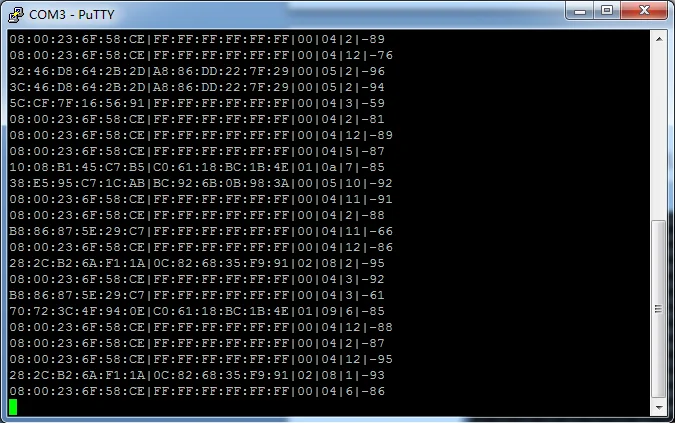

Вы можете протестировать его с помощью шпаклевки (вложения), установить скорость передачи последовательного порта до 115200 и установить номер серийного порта на номер серийного порта в шаге 2. Конфигурация следующая:

Источник кадра MAC, назначение кадра MAC, категория кадра, подкласс, канал RSSI, сила сигнала:

«Frame source MAC» относится к передающему устройству сигнала Wi-Fi, захваченному при сборе и анализе данных, как правило, мобильный телефон; «Frame назначения MAC» относится к приемному устройству сигнала Wi-Fi, захваченному при сборе и анализе данных, что, как правило, является беспроводной маршрутизатор на точке доступа; «Класс кадров» и «класс кадров» относятся к категории сигналов Wi-Fi. Среди них «большой класс» делится на три категории: «Управление», «Управление» и «данные», а их значения-«00» и «01» соответственно. , "02"; «Канал» относится к каналу передачи, на котором находится сигнал Wi-Fi, и значение составляет от 1 до 14; «Сила сигнала RSSI» относится к мощности сигнала Wi-Fi, захваченного при сборе и анализе данных. Минимальное значение-«-100»; В целом, чем больше значение, тем ближе передающее устройство к датчику. Нажмите на кнопку «открыть», показанную выше, чтобы увидеть данные Wi-Fi, захваченные датчиком:

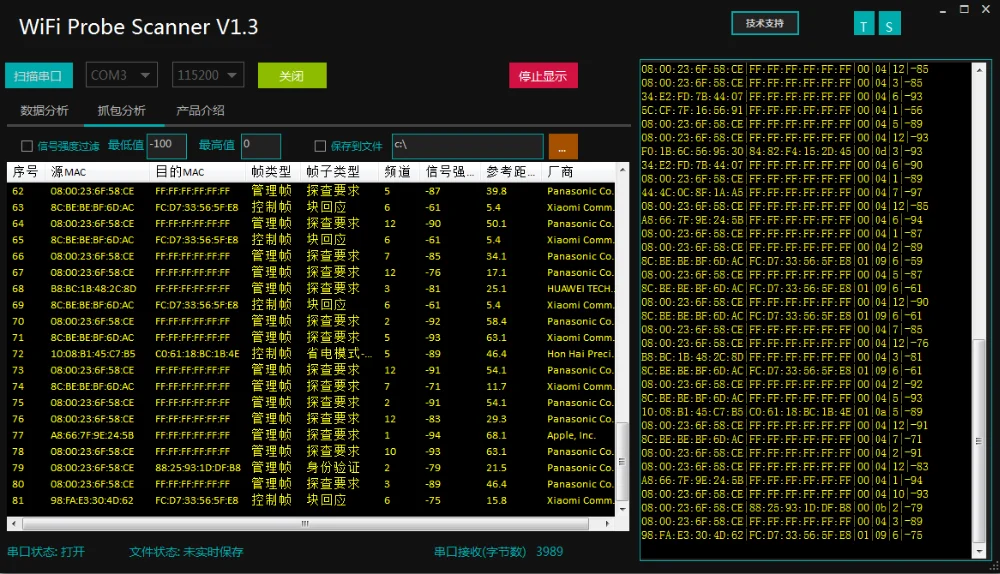

Его можно протестировать с помощью «программного обеспечения Probe USB-PC» (аксессуар). После декомпрессии запустите «wifi_probe _scanner»; Сначала нажмите «Scan Serial Port», затем нажмите «Open Serial Port». Если вы не видите данные, пожалуйста, нажмите метод «шаг 2», чтобы определить номер серийного порта и вручную выбрать его в программе; будьте осторожны, чтобы не изменить скорость передачи по умолчанию «115200».

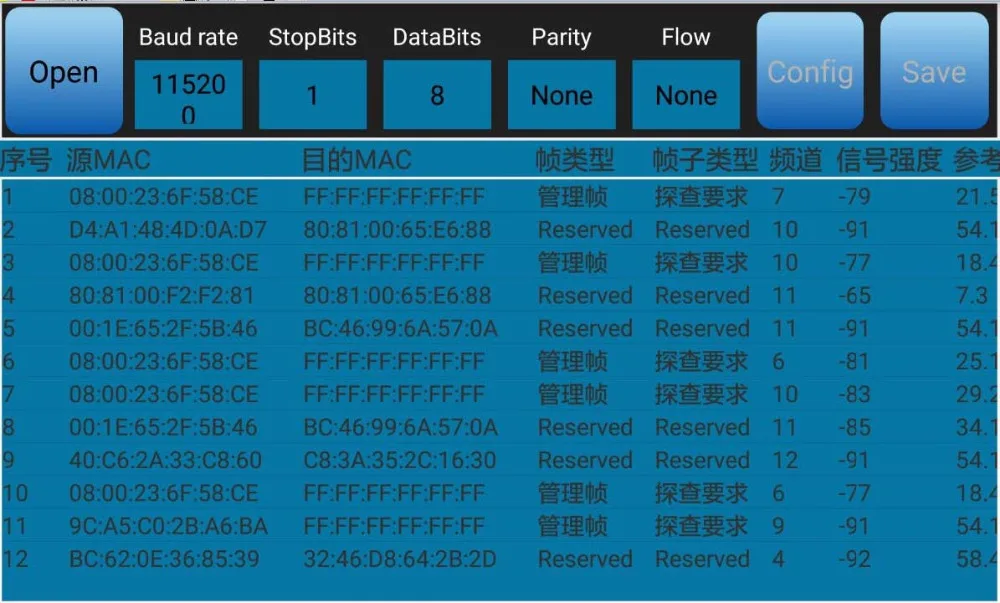

Если у вас есть телефон Android, который поддерживает функцию OTG, вы можете установить «Probe USB-Android APP» на свой мобильный телефон, затем подключите датчик к мобильный телефон через адаптер OTG, откройте приложение, И нажмите «открыть», чтобы просмотреть данные через мобильный телефон.

Введение в функцию сбора и анализа данных Wi-Fi:

Даже если клиент не подключается к Wi-Fi, если вариант Wi-Fi Мобильный телефон не выключен, сбор и анализ данных по Wi-Fi могут определять сигнал, передаваемый клиентом мобильный телефон и используется для пассажирского потока, идентификацию нового и старого клиента, Клиент Мобильный телефон распознавание бренда и другой анализ данных. Полный канал, все пакеты полностью заполнены (могут обнаруживать мобильные телефоны Apple, мобильный телефон Apple только случайный MAC на этапе обнаружения, другие этапы-настоящий MAC). Даже если телефон подключен к Wi-Fi, он может быть обнаружен (зонд с модификацией общего роутера не сможет этого сделать). От дизайна модуля Wi-Fi, разработки прошивки, алгоритма позиционирования, зонда, поддерживающего программное обеспечение для ПК, программного обеспечения приложений, всех аспектов независимых исследований и разработок компании, он может обеспечить полный спектр технической поддержки и потребностей в индивидуальной настройке. Высококлассная версия 2,4 ГГц, полная ползунка 5G, выше, чем у обычного продукта, скорость обнаружения в десятки раз выше, даже если телефон подключен к Wi-Fi, может обнаружить

Несколько способов использования:

Модуль последовательного порта можно напрямую подключить к ПК и использовать на телефоне Android. Модуль передачи Wi-Fi, передается на сервер через сеть Wi-Fi (адрес сервера можно настроить). Локальная версия хранилища может храниться локально на USB-накопителе. Собранные данные можно передать на сервер, вставив сетевой кабель (адрес сервера можно настроить).

Список доставки:

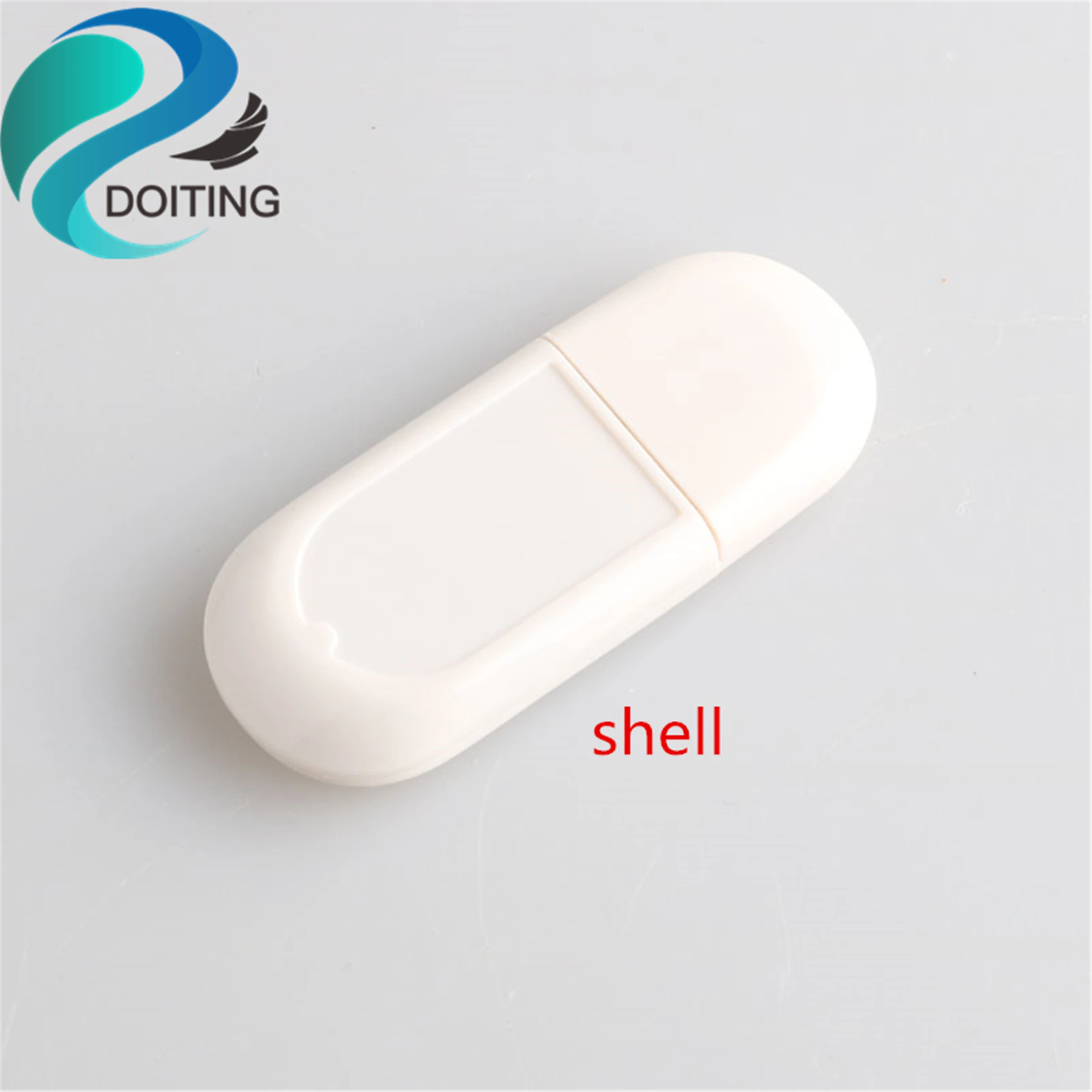

Без корпуса = 1 модуль TZ-USB С корпусом = 1 модуль TZ-USB + 1 корпус
