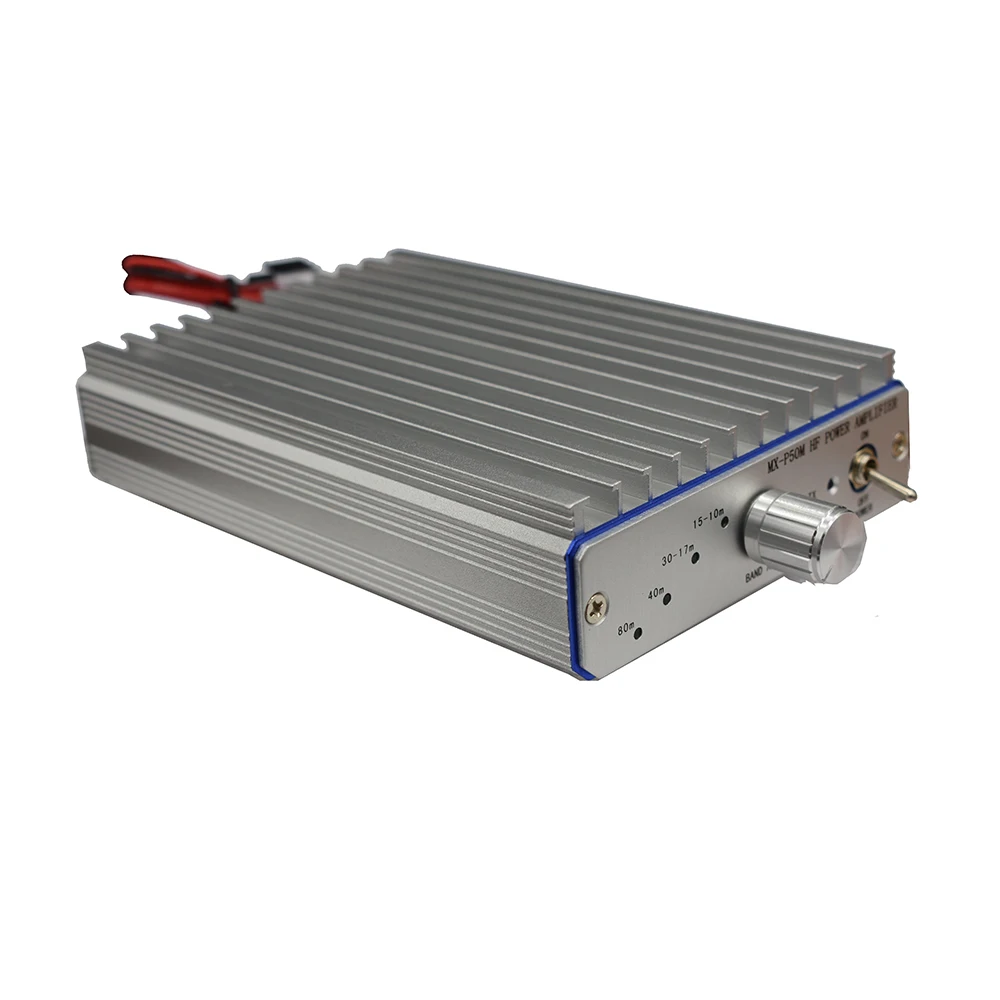

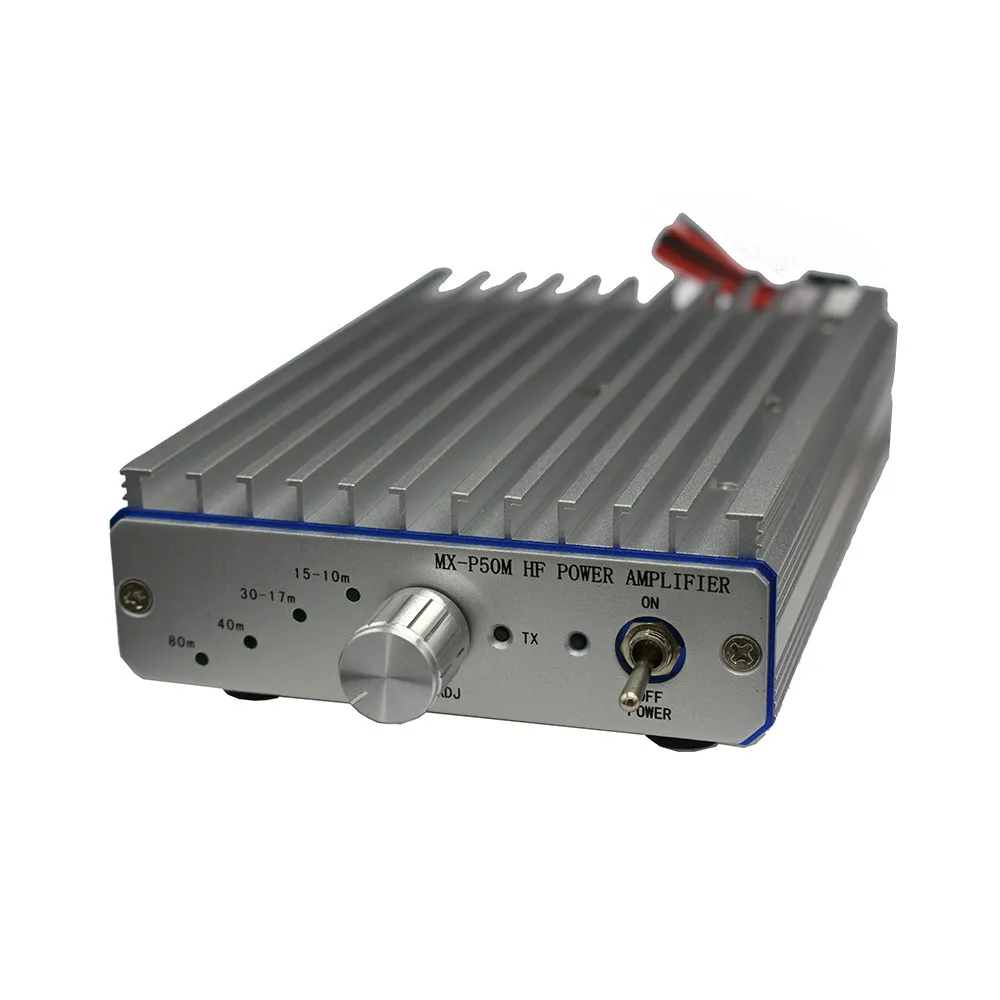

MX-P50A ВЧ-усилитель мощностиДля QRP трансивера,Улучшить отношение сигнала. Может использоваться как в качестве основания, так и в качестве мобильного устройства, чрезвычайно маленький компактный и легкий вес, полная интеграция с FT-817 с помощью прилагаемого интерфейсного кабеля, усилитель включает в себя различные цепи защиты, такие как Высокое напряжение, фронтальный светодиодный дисплей.

Этот усилитель может быть успешно использован с другими установками QRP, такими как ICOM IC-703 (и eleccraft KX3).

YAESU FT-817ND руководство по эксплуатации:

1.Подключите шнур питания к источнику питания постоянного тока, красный к "+", черный к " -"

2.Подключите кабель ACC к FT-817 ACC и amp

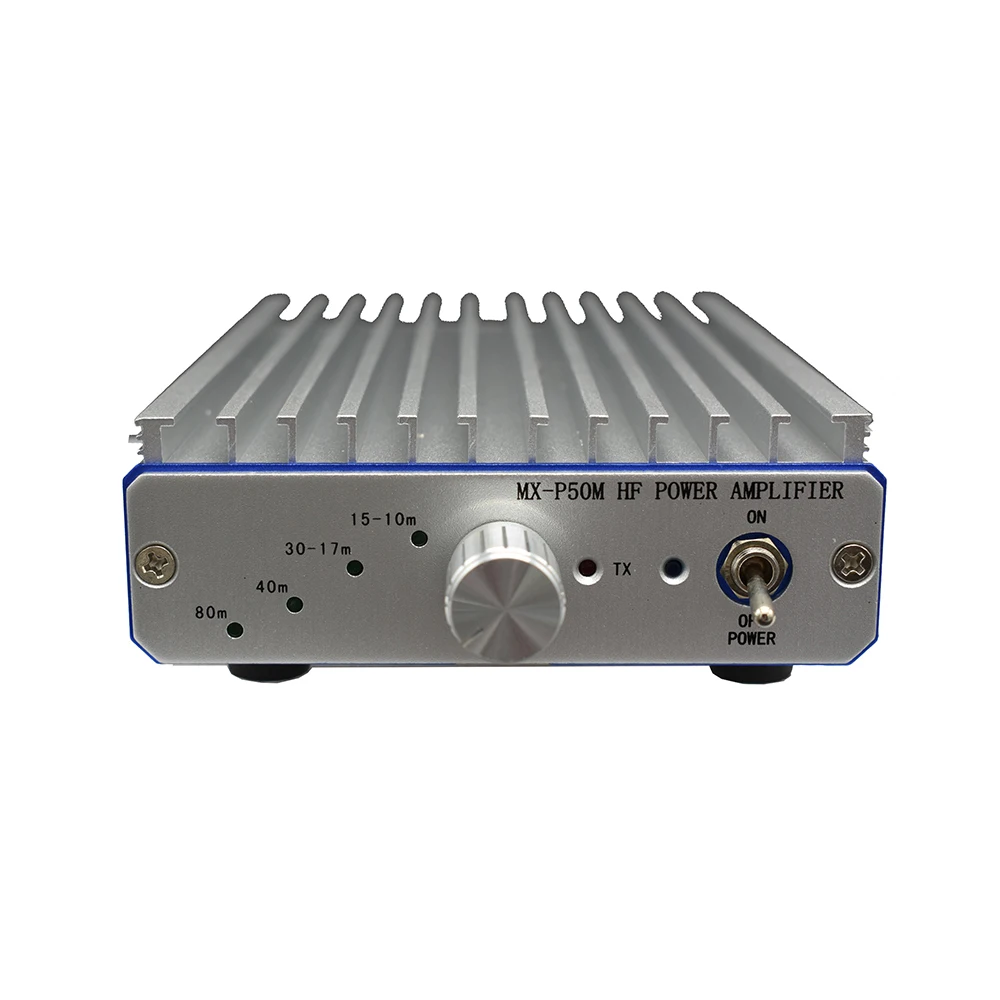

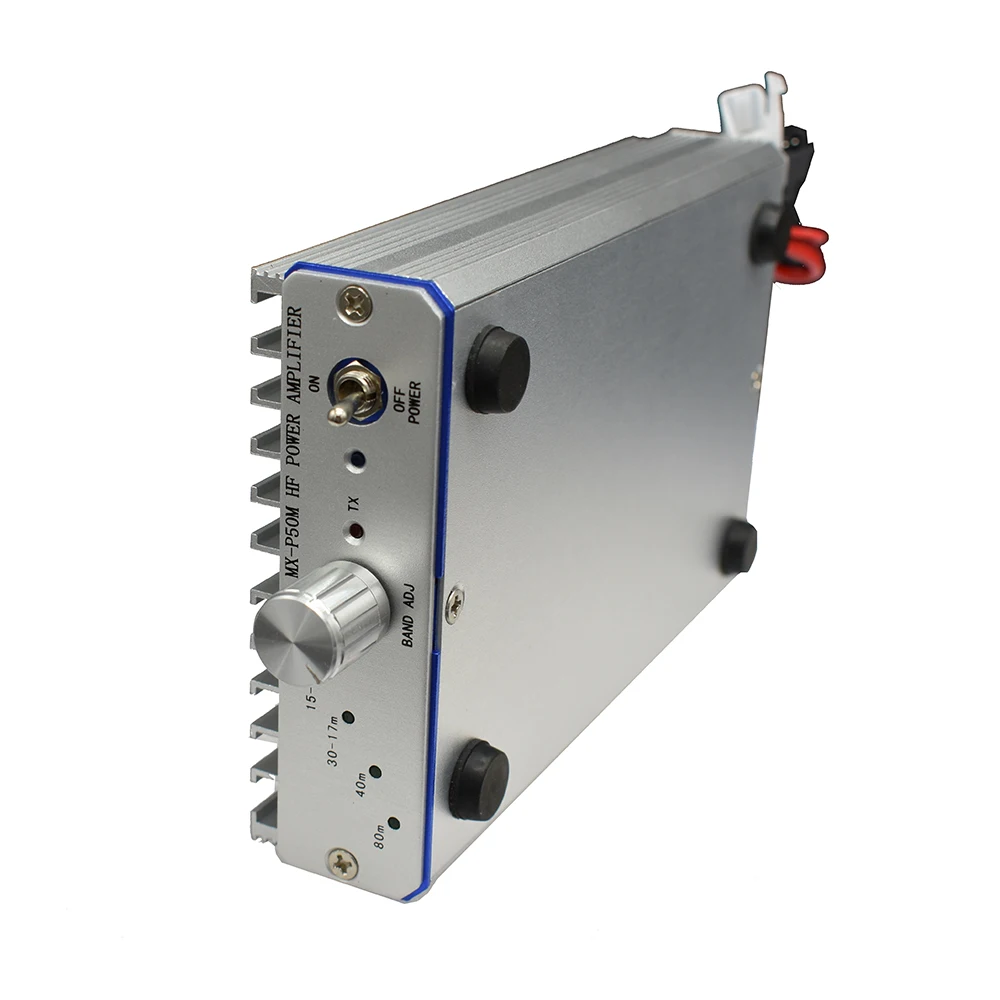

3.Кнопка регулировки "BAND ADJ",Выберите длину браслета.

4.Подключите антенну к усилителю «ANT» и «input» от FT-817 antenna out.Обратите внимание! Используемая вами антенна должна быть хорошо настроена, КСВ должна быть меньше 1:1.5

5.Откройте питание как поставщика питания, так и усилителя. Мощность показывает вкл.

6.Мощность на FT-817, полоса показывает на Amp shoule be on.

7.Нажмите PTT, TX означает, что усилитель должен быть включен.Обратите внимание! Если работает на FM или SSTV в течение длительного времени работы, следует понизить выходную мощность на FT-817, допустим 2,5 Вт или 1 Вт.

Другое руководство по эксплуатации QRP трансивера:

Подключите acc кабель к PTT-TX приемопередатчика и усилителя, ACC зеленый к "GND", Красный к "TX-PTT", радио "TX-PTT" просмотреть руководство.

Технические характеристики

Диапазон частот: 80 м 40 м 30 м-17 м 15 М-10 м

Режимы работы: SSB CW AM,RTTY и FM-уменьшенный рабочий цикл

ВЧ вход: 5 Вт

Выходная мощность: 45 Вт

Режимы: Инструкция по эксплуатации

Потребляемая мощность: 13,8 В 8А,Красный "+" черный "-"

Метод охлаждения: Пассивное воздушное охлаждение

Разъем антенны: SO-239 50Ω

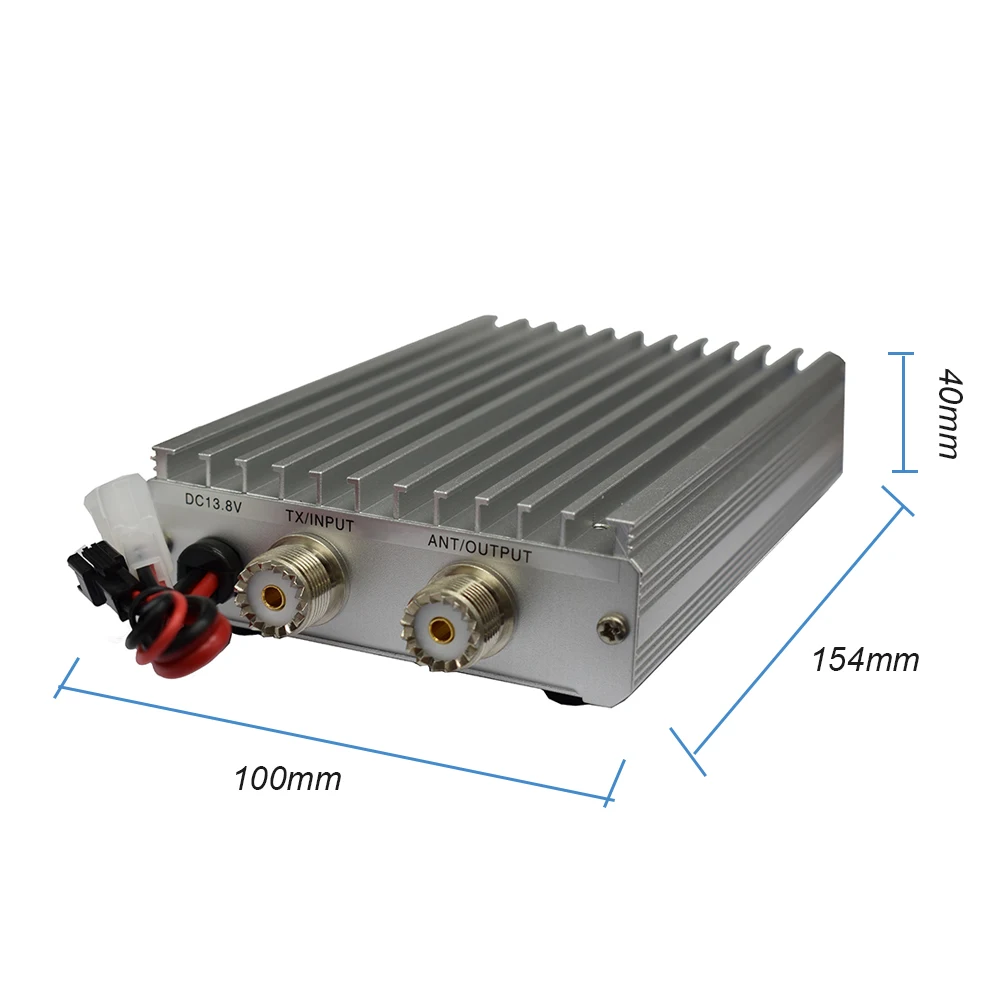

Размер: 155*100*35 (мм) Д * Ш * В

Вес: 0,55 кг

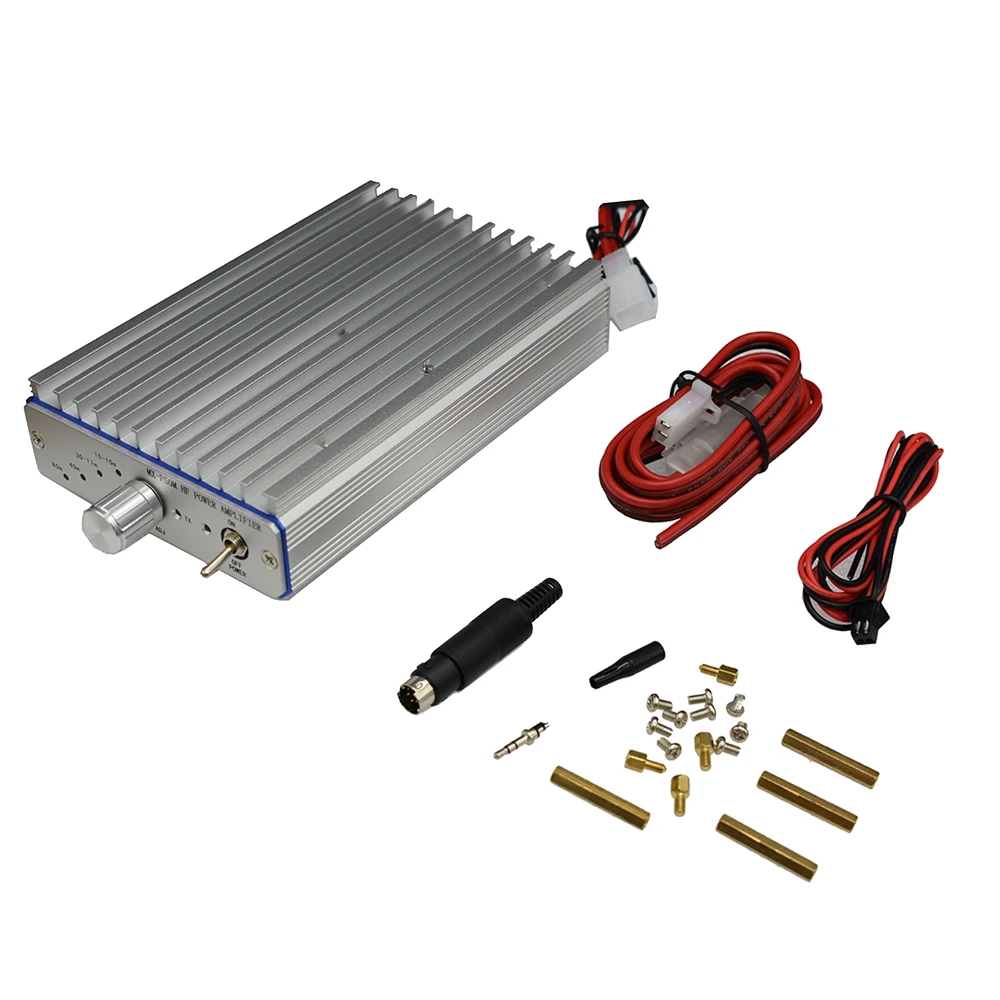

В комплект входит:

1x MX-P50M

1x Шнур Питания

1x для FT-817ND ACC кабель управления

1x для KX3 ACC кабель управления
