Особенности:1. Использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений.2.2.4 дюймовый TFT цветной ЖК-дисплей с разрешением 320*240, одновременные параметры дисплея и графика CH1 и CH2.3. Используйте мягкие силиконовые ключи вместо традиционных патч-ключей, более длительный срок службы и более удобный для работы инструмента.4. Применение 14-bit высокоскоростной D/A конвертер чип (5Vpp выход дискретизации погрешность составляет менее 1mV), 250MSa/s частота дискретизации и 14 бит в вертикальном направлении.5. Может выводить до 98 групп функций/произвольной формы: 34 группы заданных сигналов и 64 группы пользовательских сигналов.6. Позволяет хранить 64 файла данных произвольной формы, каждая глубина хранения сигнала составляет 8192 точек * 14 бит.7. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.Развертки Функция: Линейная развертка и логарифмической развертки Функция s; 0,01 s-999,99 s Время развертки; Вверх, вниз, и туда и обратно развертки направлениях.8. Функция VCO (выход управления напряжением): поддержка функции выходного сигнала управления напряжением VCO (например, светодиодный осциллятор управления напряжением).9. Функция вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.10. Частотомер Функция: Макс. Частота работоспособной является 100 МГц и мин. Частота работоспособной-0,01 Гц.11. Функция счетчика: 2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока.
Описание:1. Эта серия двухканальных генераторов сигналов сочетает в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, аналоговый/цифровой модулятор, VCO, Sweep, счетчик и счетчик частоты и т. Д.2. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

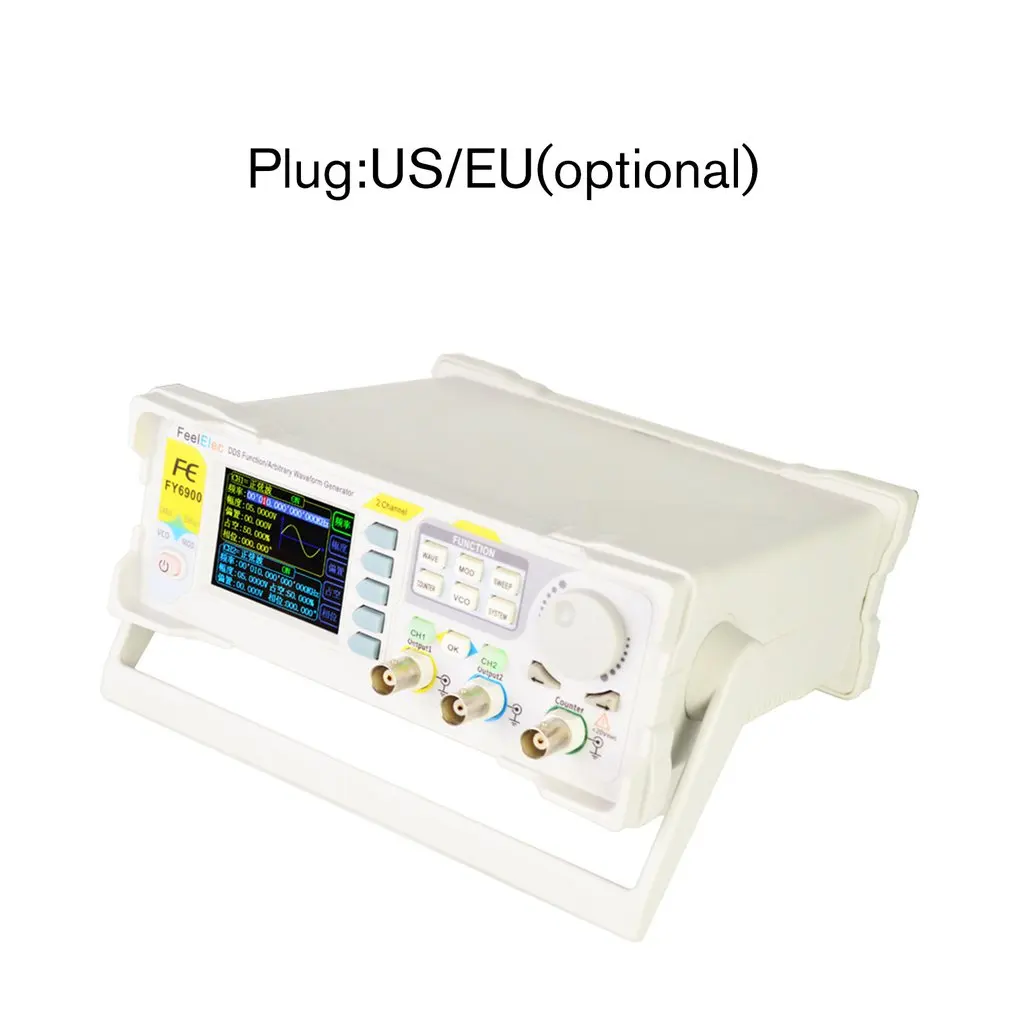

Технические характеристикиБренд: FellTechМодель: FY6900Вилка: США/ЕС (опционально)Параметры частотыЧастотный диапазон:Синусоидальная волна: 0 Гц ~ 30 МГцКвадратная волна: 0 Гц ~ 20 МГцТреугольная волна: 0 Гц ~ 10 МГцПилообразная волна: 0 Гц ~ 10 МГцЧастотный диапазон произвольной волны: 0 ~ 10 МГцTTL/CMOS диапазон цифровой волны: 0 ~ 20 МГцМинимальная ширина регулировки импульсной волны: 20 нсМинимальное разрешение частоты: 1μгц (0,000001 Гц)Погрешность частоты:(+/-)20ppmСтабильность частоты:(+/-)1ppm/3 часа

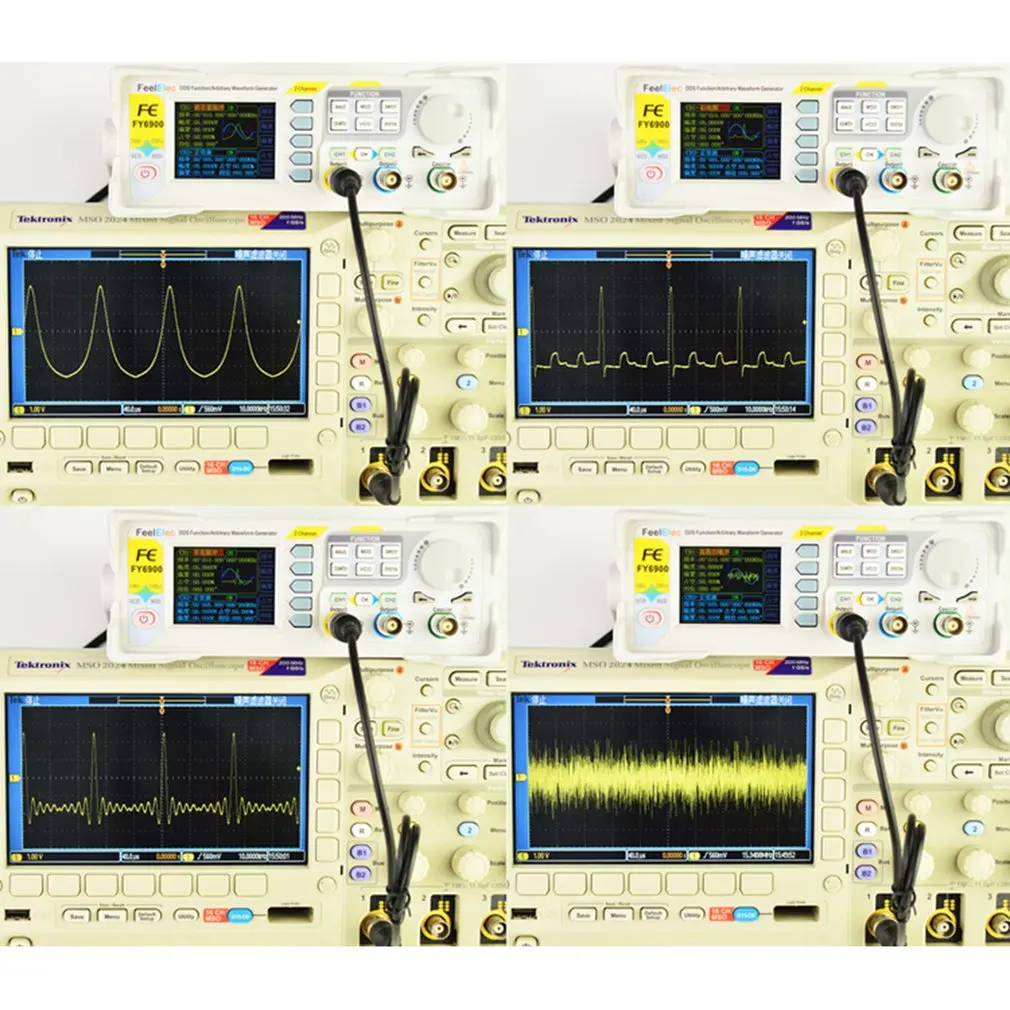

Параметры формы волны:Типы сигналов: Синусоидальная/Треугольная/квадратная/подъемная волнообразная, Lorentz импульсная волна и произвольная форма волны и т. д.Произвольное волновое нелетучее хранение (64): 64 пользовательских произвольных формы могут хранитьсяДлина волны: 8192 точек (4K точек) x14 битЧастота дискретизации: 250MSA/sВертикальное разрешение: 14 бит
Синусоидальная волна:Гармоническая система: ≥ 50dBc(<1 МГц); ≥ 45dBc(1 МГц ~ 20 МГц)Искажение:<0.5%(20 Гц ~ 20 кГц, 0dBm)Квадратная волнаВремя подъема: ≤ 7 НС (VPP<5 В)Превышение: ≤ 5%Диапазон регулировки рабочего цикла: 0.1% ~ 99.9%Пилообразная волнаЛинейность: ≥ 98% (0,01 Гц ~ 10 кГц)Импульсная волнаДиапазон регулировки ширины импульса: 10 нс ~ 1 сTTL выходВремя поднятия/понижения уровня: ≤ 10 нсАмплитуда уровня:>3VppВентилятор:>8 TTL нагрузкаВыход CMOSНизкий уровень по уровню поверхности: <0,3 VВысокий уровень: 1 ~ 12 ВВремя поднятия/понижения уровня: ≤ 18 нс
Параметры выхода:Амплитудный диапазон (от пикового до пикового):Частота вращения ≤ 5 МГц: 1mVpp-24Vpp5MHz10MHzFrequency>20 МГц: 1mVpp- 5VppАмплитудное Разрешение: 1 мВАмплитудная стабильность:(+/-)0.5%/5 часовАмплитудная Плоскостность:(+/-)5%(<10 МГц); (+/-)10%(>10 МГц)
Сигнал на выходе:Выходное сопротивление: 50Ω(+/-10%) (Типичный)Защита: выход всех сигналов может работать выше 60 с при условии короткого замыкания нагрузки
Смещение постоянного тока:Диапазон регулировки смещения:Частота вращения ≤ 20 МГц: ± 10 ВЧастота> 20 МГц: ± 2,5 VСмещения Разрешение: 0,01 VДиапазон регулировки фазы: 0 ~ 359,99 °Фазы Разрешение: 0,01 °Внешние измерения:Диапазон измерения частоты: время ворот = 1 с 1 Гц-60 МГцДиапазон входного напряжения: 2Vpp ~ 20VppДиапазон подсчета: 0 ~ 4294967295Подсчет: вручнуюИзмерения: разрешение 20ns, Макс. Измеряется 40sФункция сканирования:Режим сканирования: Линейная развертка, бревенчатая разверткаОбъект сканирования: частота, амплитуда, смещение и рабочий циклВремя сканирования: 0,01 s-999,99 S/шагДиапазон настройки частоты: начальную точку и конечную точку можно установить свободноДиапазон сканирования частоты: он определяется настройками параметров развертки

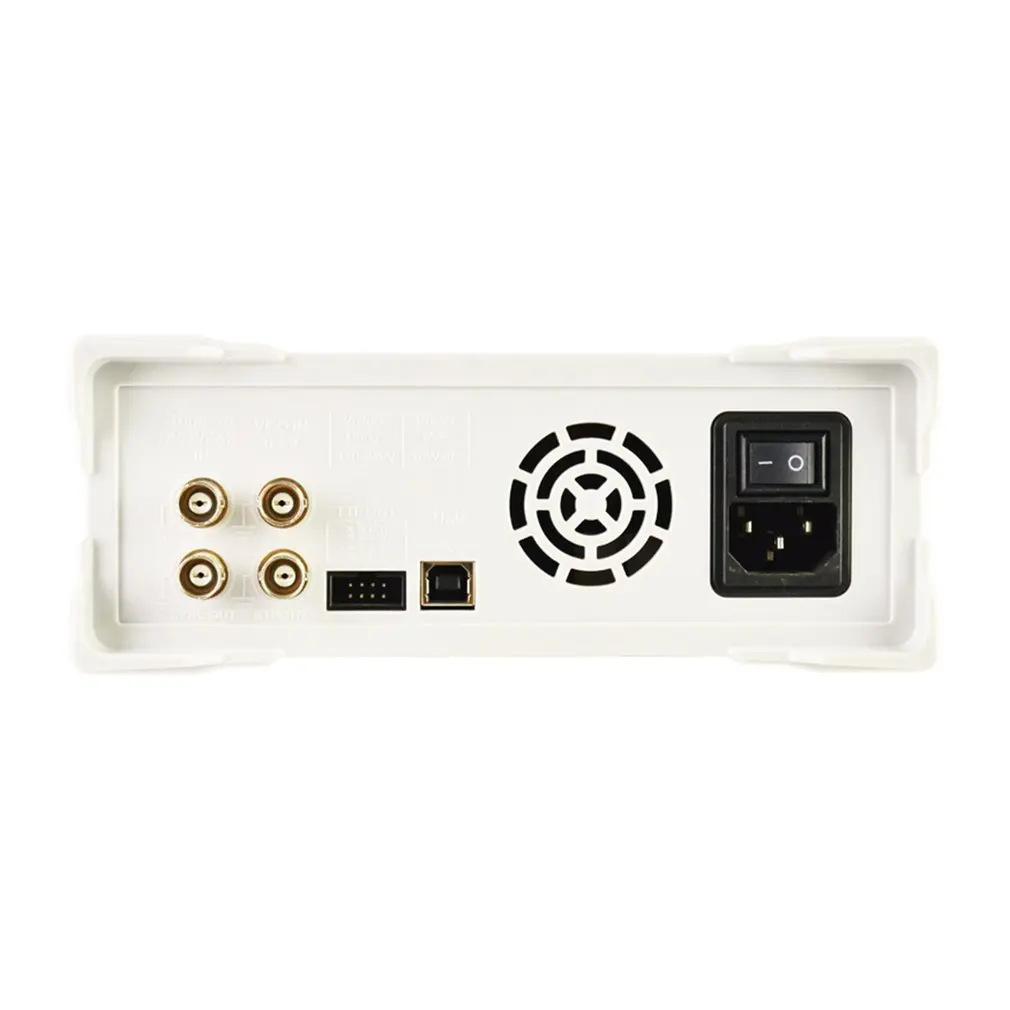

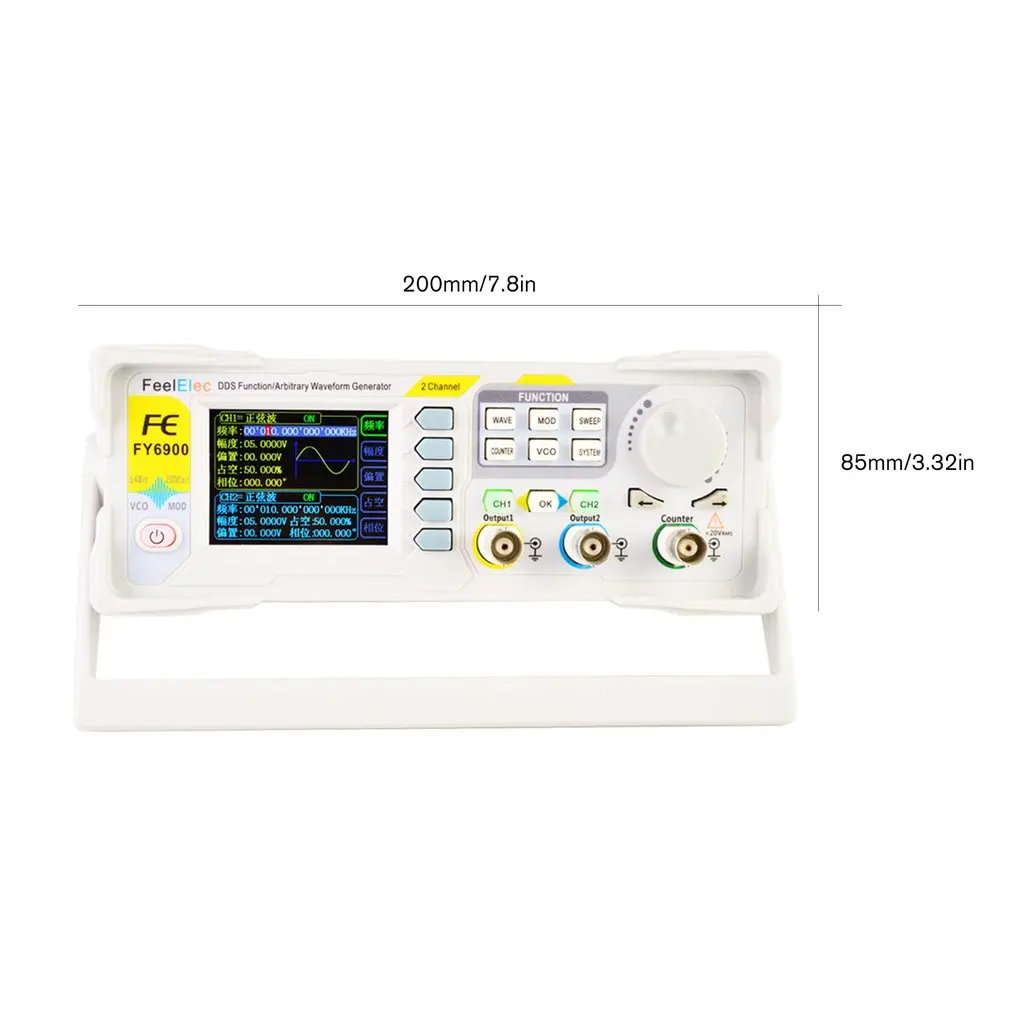

Общие параметры:ПамятьКоличество: 20Расположение: M0 ~ M20ИнтерфейсРежим интерфейса: Использование USB в последовательном интерфейсеСкорость связи: 115200bpsПротокол: Использование командной строки, соглашениеИсточник питанияДиапазон напряжения: 100 ~ 240 В переменного токаТип дисплея: 2,4 "TFT цветной дисплейТемпература окружающей среды: 0 ~ 40 °CВлажность: <80%Размер: 200x190x8 5 мм/7.8x7.41x3.32in
Посылка:Размер посылка: 250x210x10 0 мм/9.75x8.19x3.9inПосылка Вес: 1100 г/2.43lbПосылка с общей коробкой

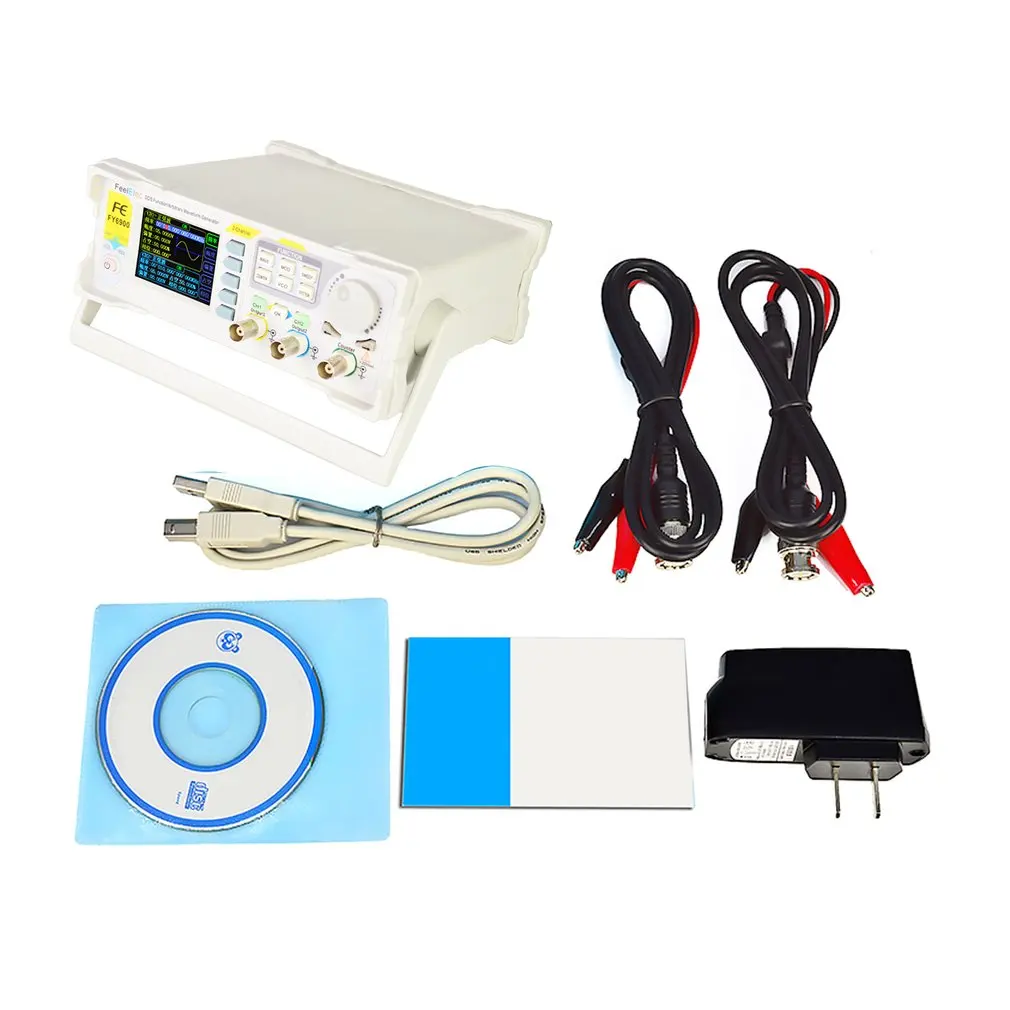

Посылка включает в себя:1 x генератор источника сигнала1 х Кабель питания1 х USB кабель для передачи данных1 х BNC-BNC кабель2 x Кабель BNC-ClipРуководство по эксплуатации-1 шт.
