Последнее обновление: 10.10.2024

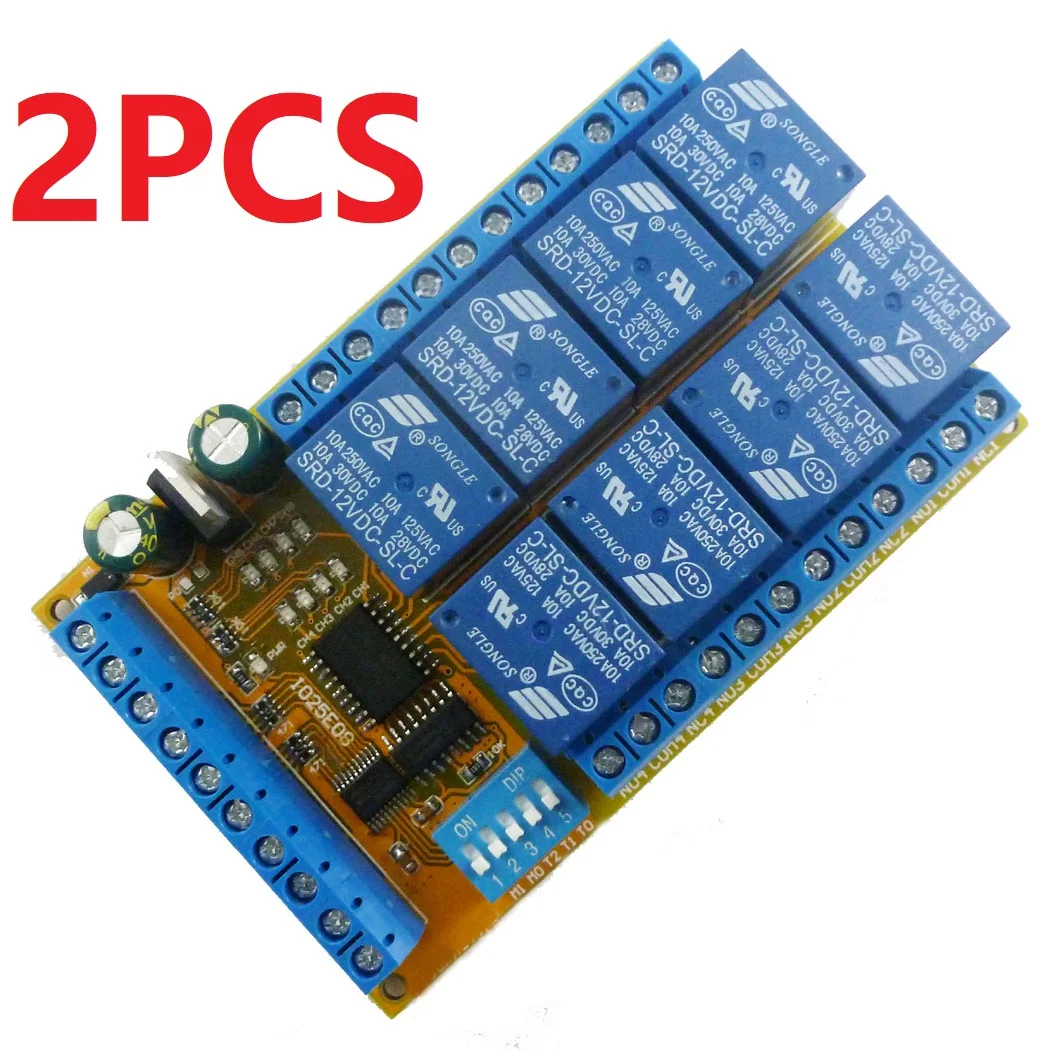

Название продукта: 2x IO25E08 8ch раскладная защелка релейная плата бистабильный самоблокирующийся электронный переключатель модуль силовой кондиционер/секвенсор доска
Посылка:
2 шт. IO25E08 DC 5 В/12 В/24 В 8 каналов Многофункциональное реле Модуль
Характеристики продукта:
1 Рабочее напряжение: 12 В постоянного тока (5 В постоянного тока/24 В опционально)2 рабочих тока (12 В постоянного тока): ток в режиме ожидания 6ма, 1 реле открытия 35ма, 2 реле открытия 64ма, 3 реле открытого 92ма, 4 реле открытого 120мА, 5 реле открытого 148ма, 6 реле открытые 176MA, 7 реле открытые 204MA, 8 реле открытые 231MA3 размера: 99x62x20 мм4 Вес: 1209 г5 реле Максимальная грузоподъемность: DC 1-110 В/5A; AC 85-265 в/6A
Особенности продукта:

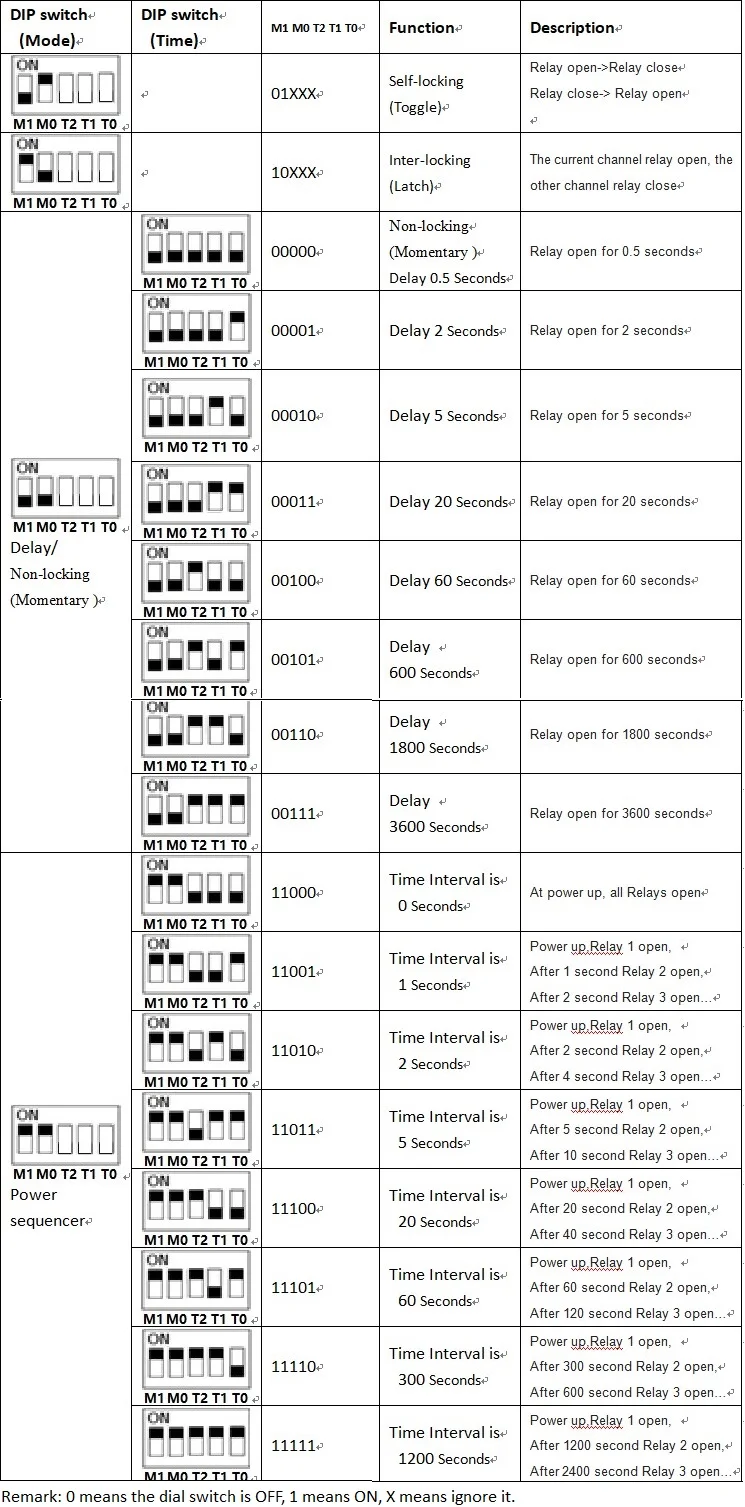

8-канальный сетевой видеорегистратор реле, каждого канала независимо срабатывает независимых задержки, не мешать друг с другом.4 вида функционального режима: Задержка/неблокировка (мгновенный); Самоблокировка (тумблер); Взаимозапирание (защелка); Секвенсор питания (открытие последовательности реле)Низкий импульсный триггер (подключение к источнику питания GND через кнопку запуска или низкий уровень управления через MCU IO порт)Режим функции и время задержки выбираются переключателем DIP.

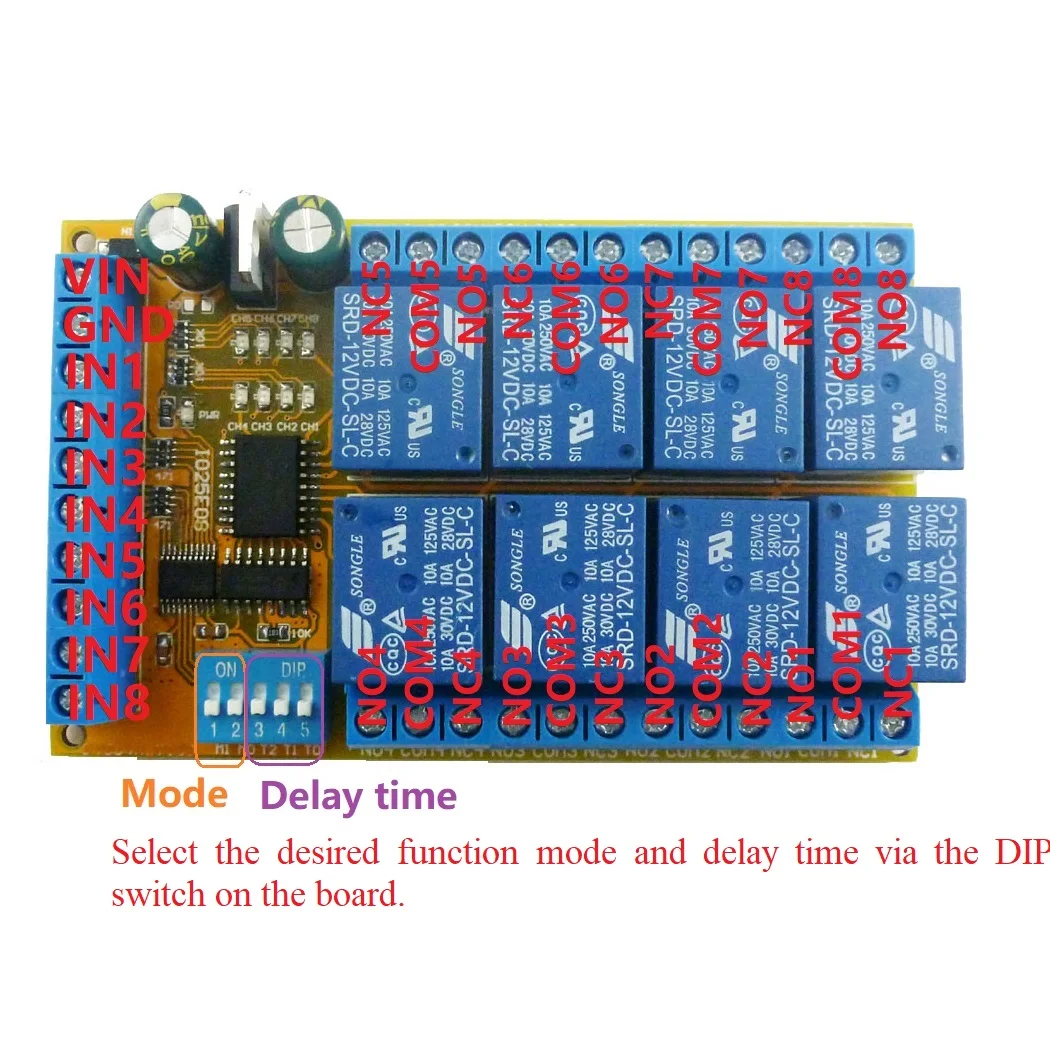

Существительное решение:НЕТ: реле, как правило, открытый контактCOM: реле общего контактаNC: реле нормально закрытого контактаОткрытие реле: COM connect NO.Закрытие реле: COM disconnect NO.Типичные приложения:Автомобильная электроникаДвигатель переменного тока постоянного токаИсточник питания аудиоусилителя.Кондиционер/секвенсорСветодиодныйУмный домАварийное освещениеМакетная плата MCUИгрушечный автомобильUNO MEGA2560ПЛККак использовать:Выберите желаемый режим функции и время задержки с помощью DIP-переключателя на плате.Примечание: повторное включение после изменения Dip-переключателя
Схема проводки:

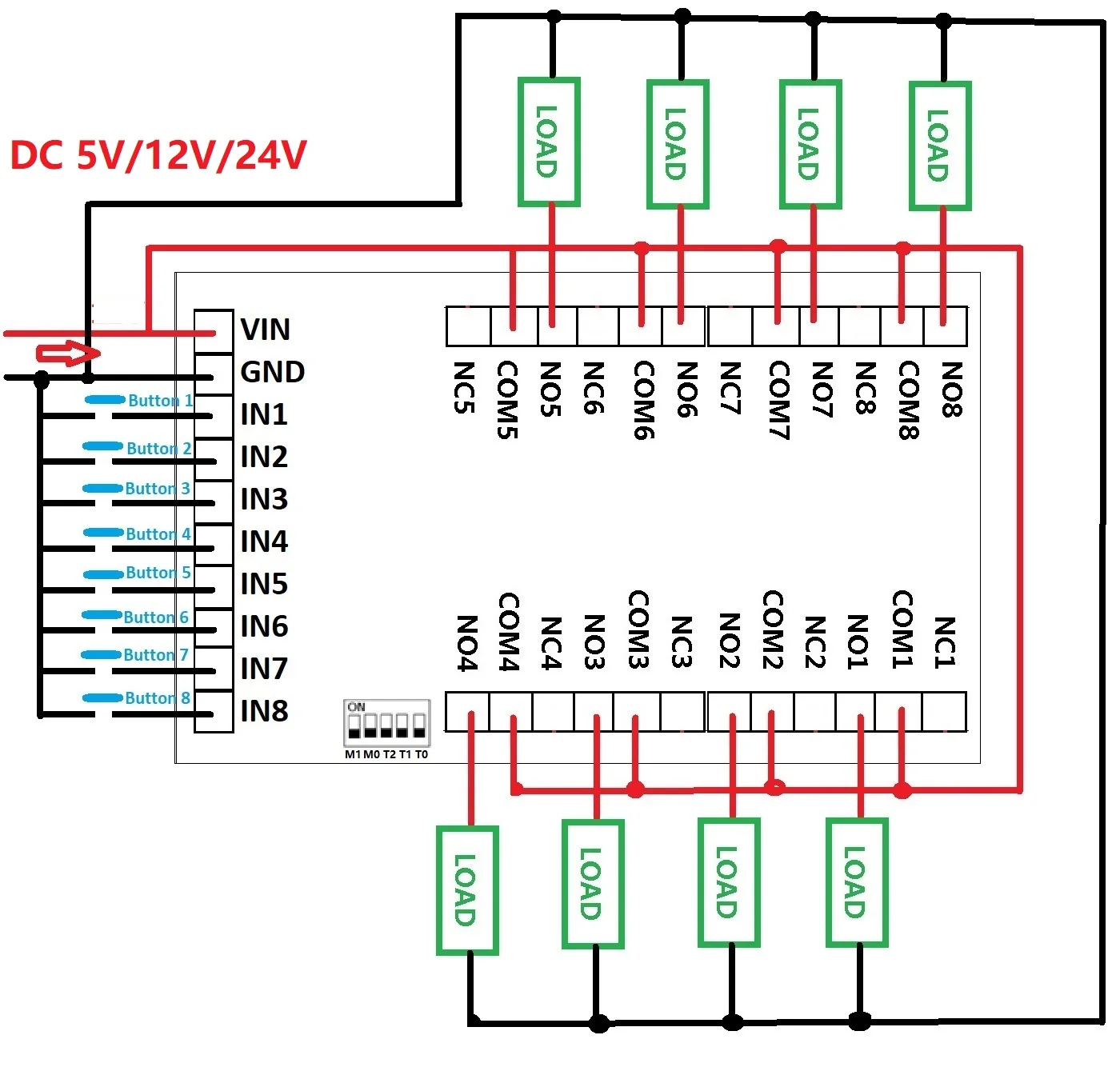

1 DC 5V/12V24V схема управления, схема проводки ниже. ''LOAD'' может быть светодиодный светильник, вентиляторы, игрушечный автомобиль и другое DC 5V/12V/24V оборудование

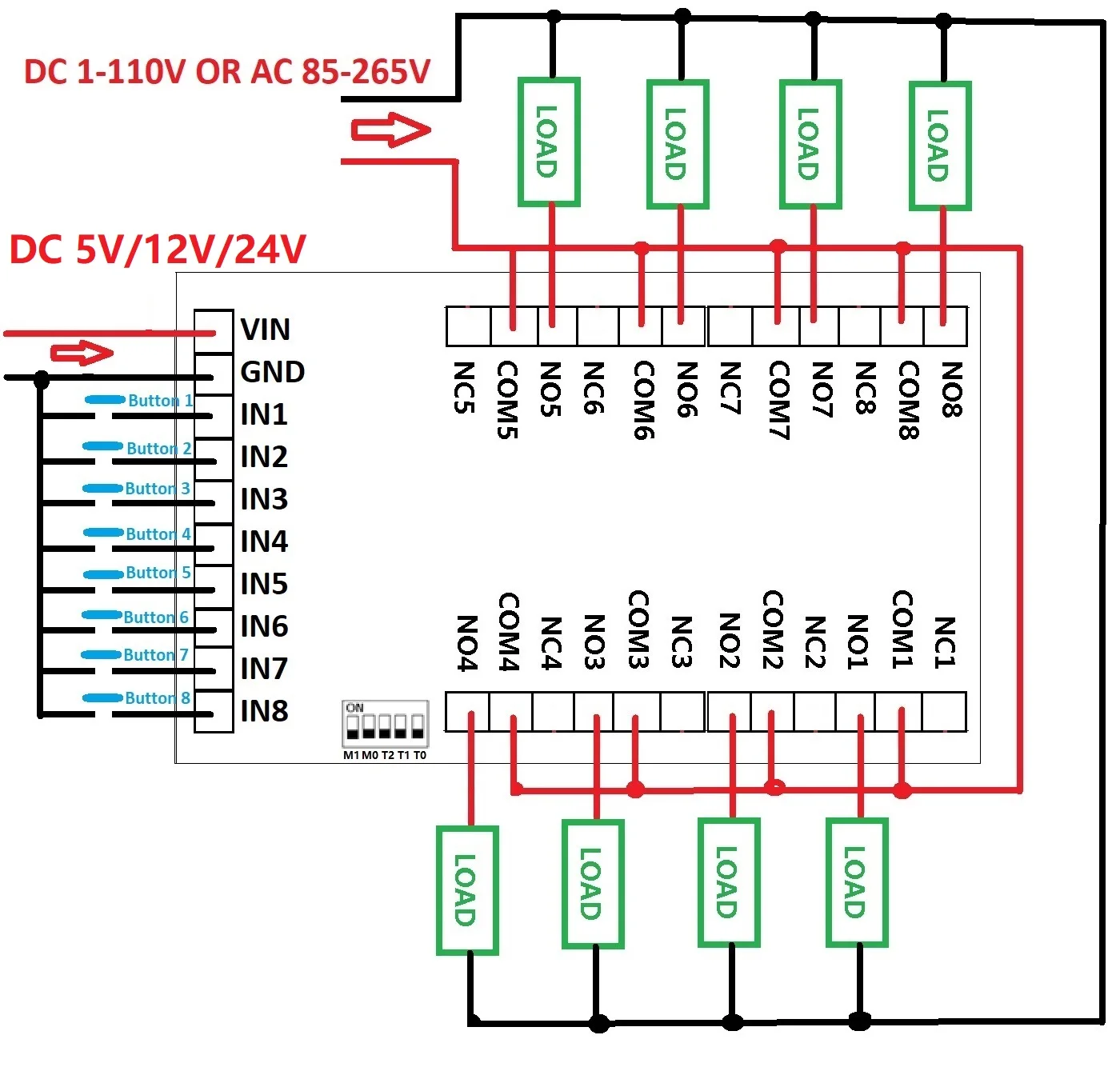

2 цепи управления постоянного тока 1-100 в или 85-265 В переменного тока, схема проводки ниже. «Загрузка» может быть светодиодный светильник, вентиляторы, двигатели и другое AC оборудование постоянного тока
