Последнее обновление: 19.09.2024
Характеристика:

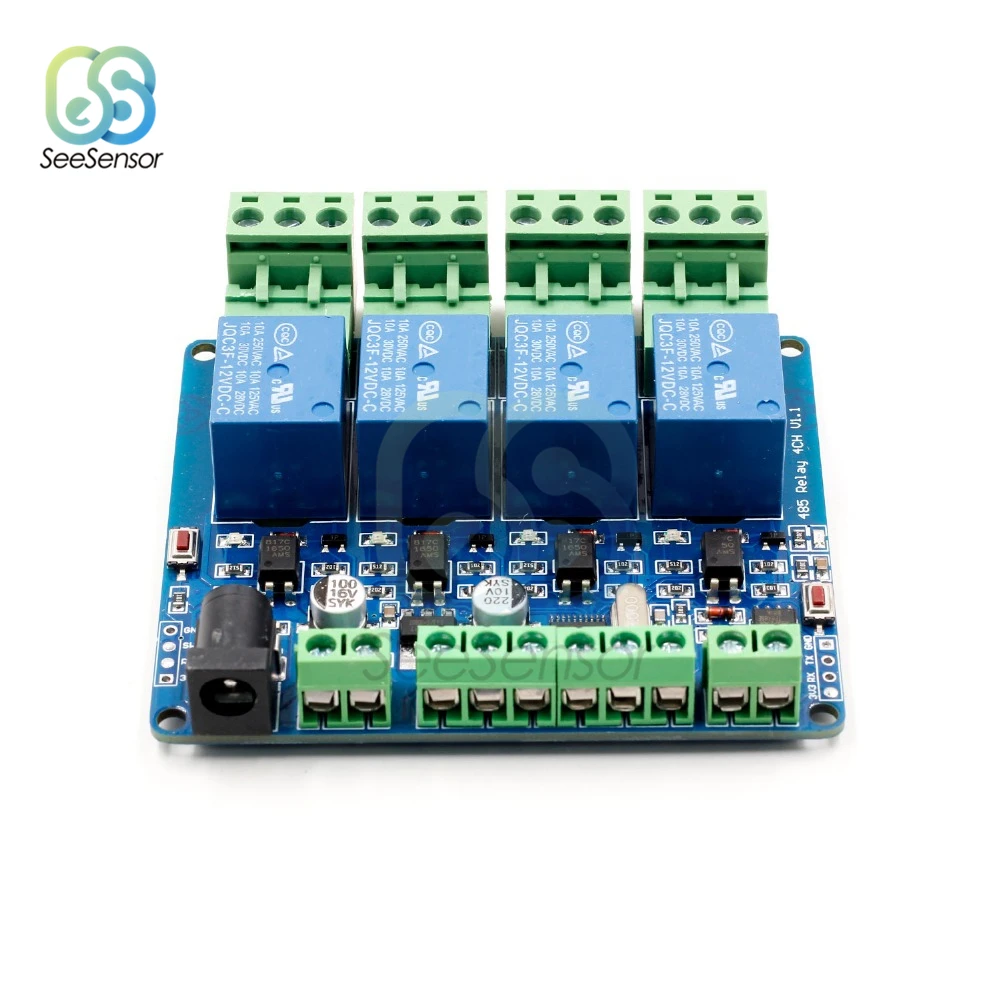

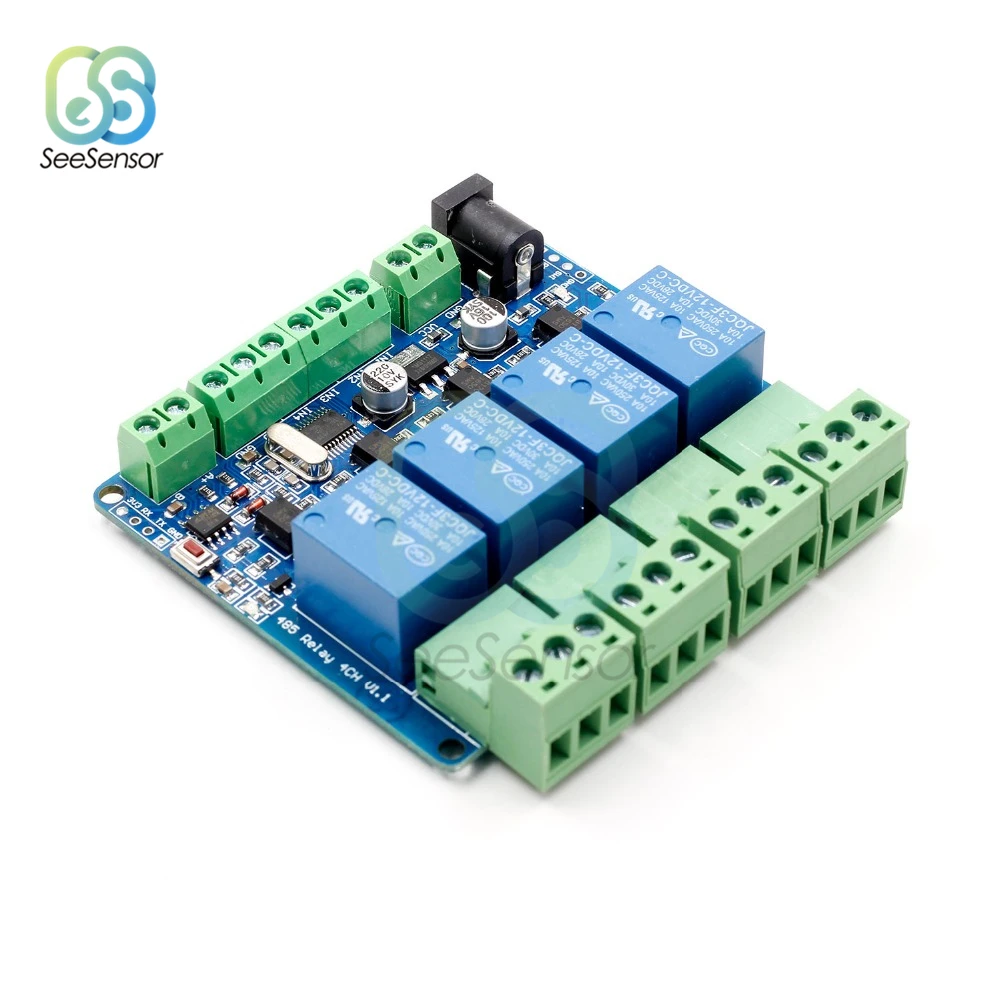

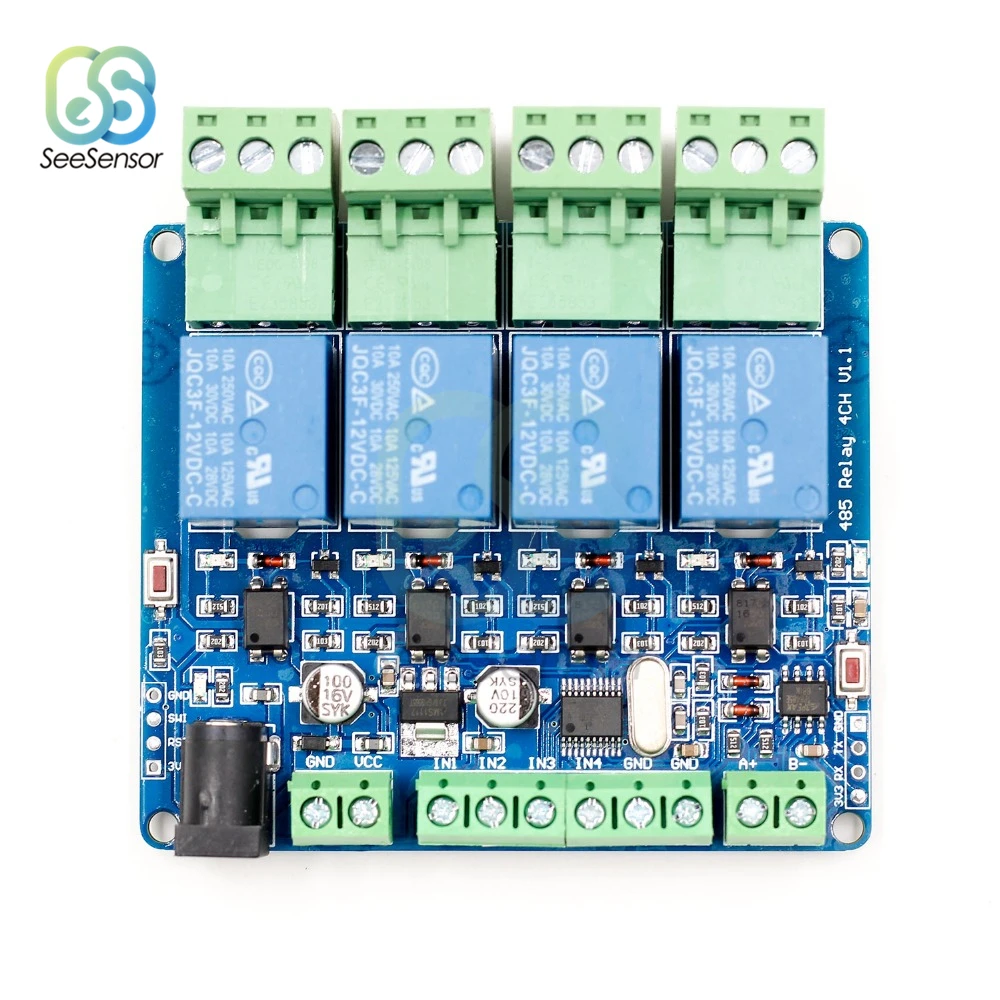

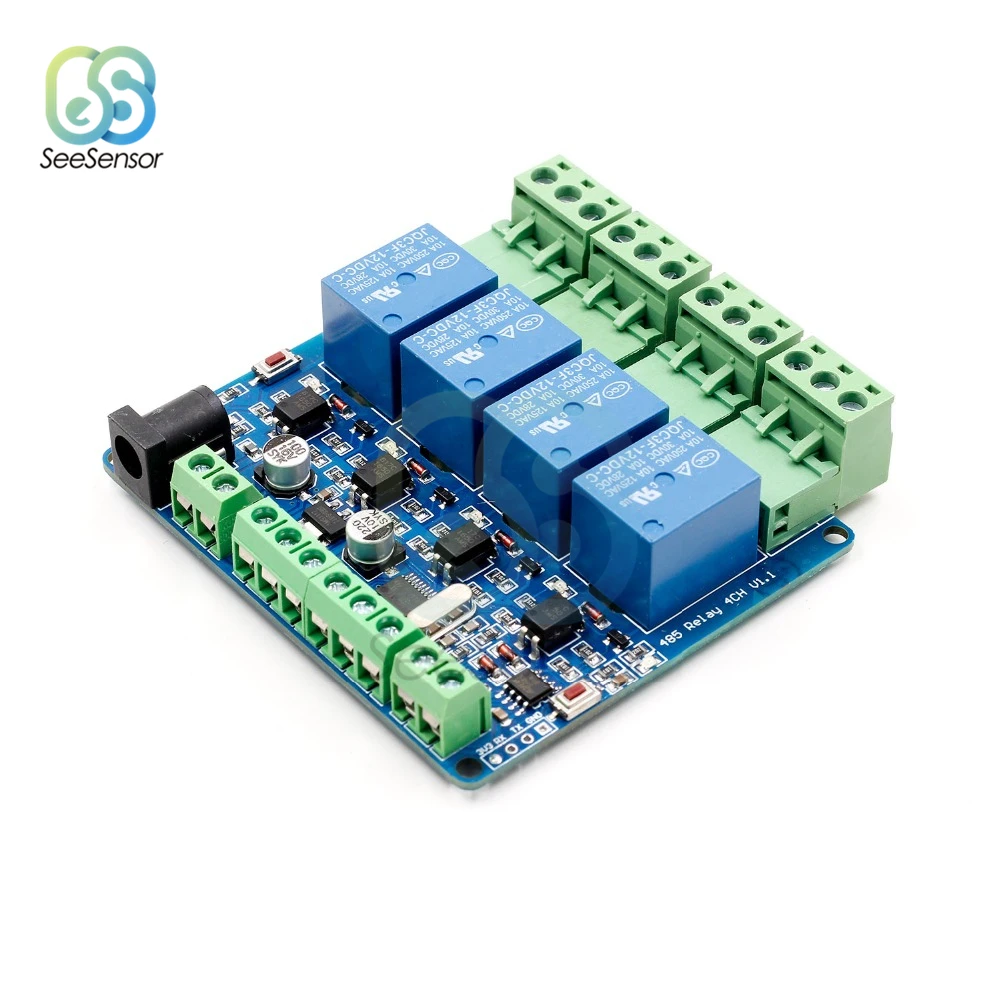

4-Канальный Релейный выход (как правило, открытый, нормально закрытый)
Микроконтроллер STM8S103F3
4 способа изоляции оптической связи
4 реле закрывает светодиодный светильник
Круговой интерфейс постоянного тока и интерфейс терминала постоянного тока. Удобное подключение питания (напряжение питания 5 В или 12 В в соответствии с решением реле напряжения)
4 входной интерфейс дороги
Все интерфейс связи RS485.
Светильник с индикатором мощности
Светодиодный светильник пользователя
Кнопка сброса
Высокого качества
Команда Modbus RTU
Скорость передачи данных: 9600 8 NONE 1
Отправить шестигранный
Шестигранный прием
Шаги:
1. Настройка программного обеспечения скорости передачи данных
2. Установите адрес (адрес устройства, используемый для связи)
Укажите адрес: 01
00 06 40 00 00 01 5c 1b
Укажите адрес: 02
00 06 40 00 00 02 1c 1a
Чтение адреса
00 03 40 00 00 01 90 1b
Прочитайте версию программного обеспечения
00 03 00 04 00 01 c4 1a/[месяц] Чтение трансляции (только на одном устройстве, для всех адресов практично, легко проверить)
0003000800010419 [лет]/чтение трансляции (только с помощью одного устройства, для всех адресов практично, легко проверить)
00 03 00 10 00 01 84 1e [час, минуты]/чтение трансляции (только с помощью одного устройства, для всех адресов практично, легко проверить)
Чтение аппаратной версии (версия PCB)
0003002000018411/чтение трансляции (только с помощью одного устройства, для всех адресов практично, легко проверить)
[1 адрес]
1-е реле открыть
01 05 00 01 01 00 9d 9a
Реле 1 закрыто
01 05 00 01 00 00 9c 0a
2-е реле открывается
01 05 00 02 01 00 6d 9a
2 выключения реле
01 05 00 02 00 00 6c 0a
3-е реле открывается
01 05 00 03 01 00 3c 5a
3 выключения реле
01 05 00 03 00 00 3d ca
4 реле
01 05 00 04 01 00 8d 9b
4 выключения реле
01 05 00 04 00 00 8c 0b
Все выключено
01 05 00 ff 00 00 fd fa
Весь светильник
01 05 00 ff fc 4a
