Пульт дистанционного управления для гаражадверей, 433 МГц, 12 В, 1 канал

Беспроводной Радиочастотный пульт дистанционного управления 433 МГц, модуль релейного приемника 12 В постоянного тока, 1 канал, пульт дистанционного управления для открывания Гаражных Дверей

Характеристики передатчика:

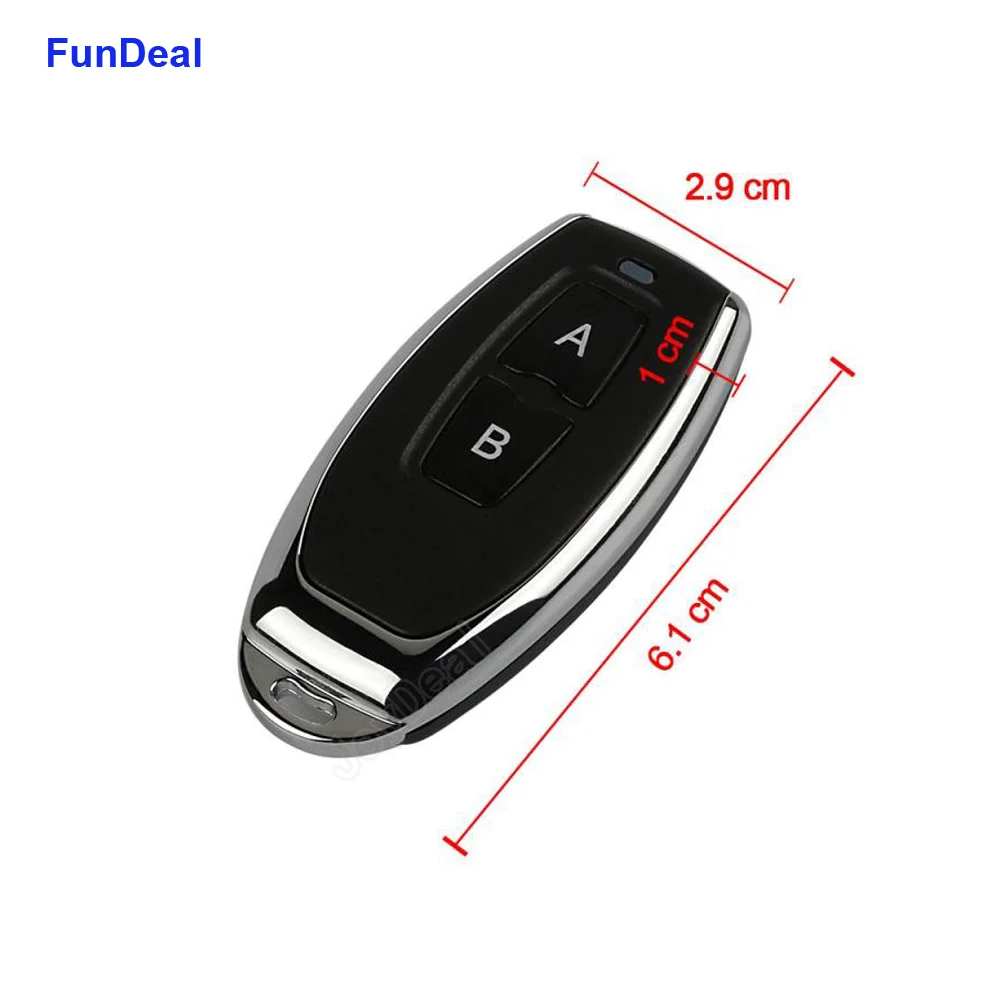

Номер модели: 8011 передатчик Рабочая частота: 433 МГц Питание от батарейки типа «Таблетка» 3 В (входит в комплект) Материал: ПВХ Кнопка: 2 кнопки Размер: 59 мм x 28 мм x 8 мм Рабочее напряжение: 3 в Рабочий ток: 12 мА Мощность передачи: 10 мВт Режим модуляции: ASK (AM) Тип кодирования: обучение Расстояние передачи: 20-50 метров.

Характеристики приемника:

Номер модели: KR1201-4 Режим работы RF: Супергетеродинный прием Режим модуляции: ASK Режим работы: Мгновенный, переключение, фиксация и режим задержки времени. Входное напряжение: 10 ~ 14 В постоянного тока Частота RF: 433 МГц Ток покоя: 5 мА Чувствительность приема: >97 дБм Диапазон дистанционного управления: >100 м (свободное пространство). Способ проводного подключения: фиксированная проводка. Режим декодирования: программное декодирование MCU. Режим работы: Мгновенный, переключение, блокировка режима, задержка времени фиксации (5s ,10 с, 15 с).

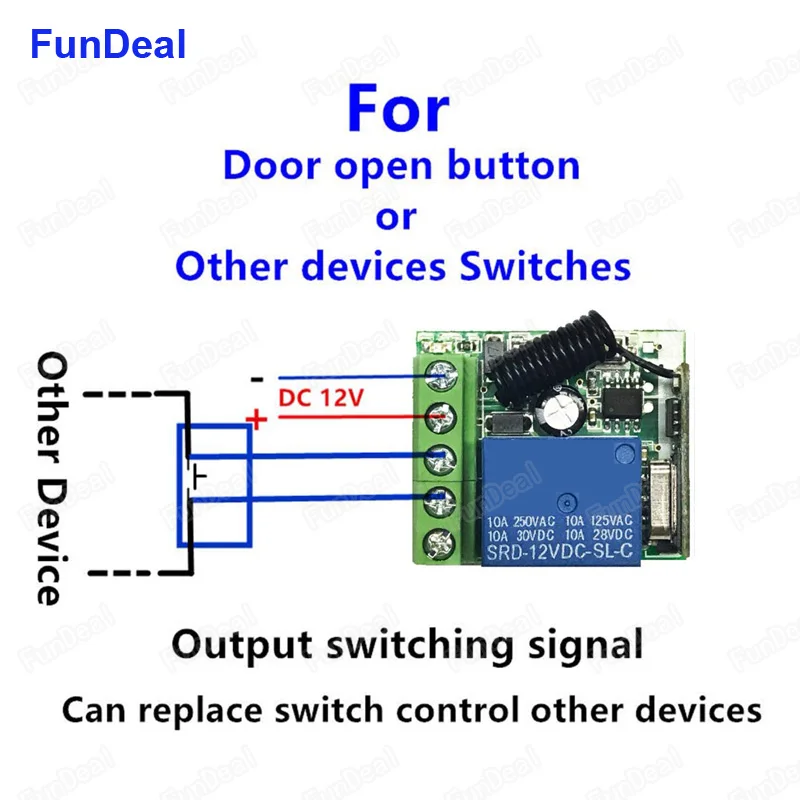

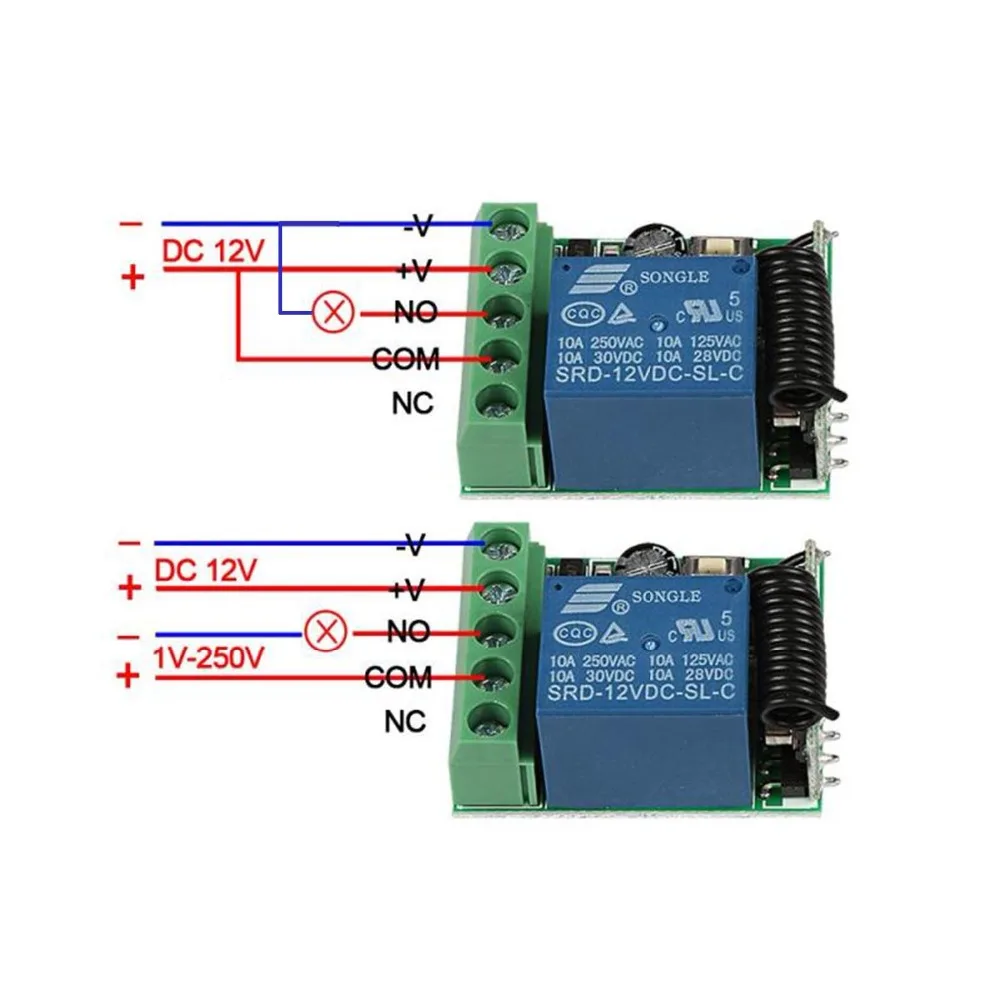

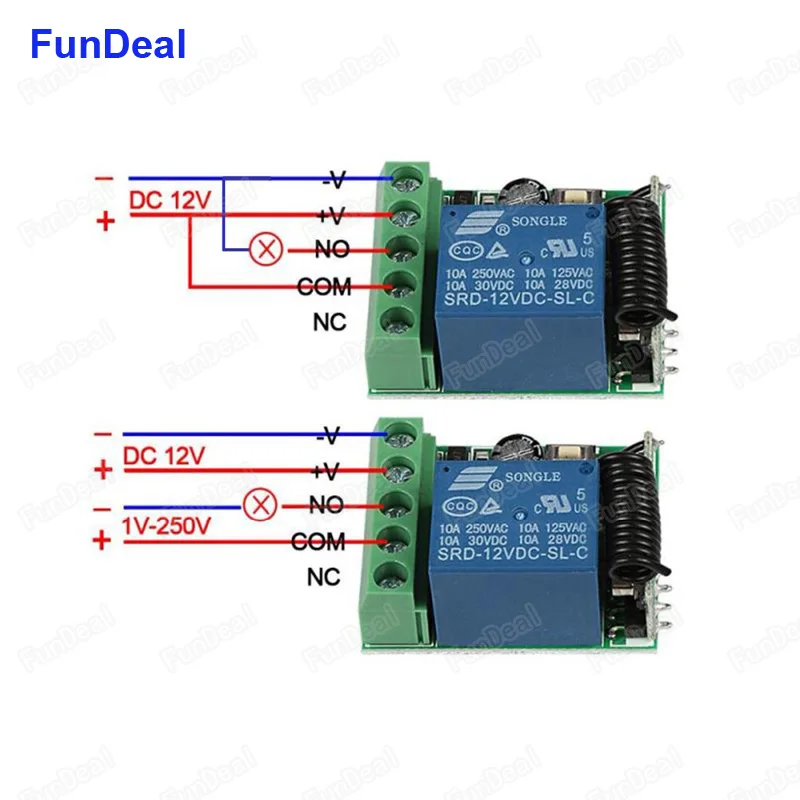

Схема подключения 1:

+ В: 12 В + (вход). -В: 12 В-(вход). NO: обычное открытие (выход). COM: обычный (выход). NC: нормальное закрытие (выход). Цвет: зеленый (печатная плата), черный (внешний корпус) Размер печатной платы: 3,5*3,0*1,8 см.

Примечание: различные варианты включают разные упаковки:

Посылка 1 входит:

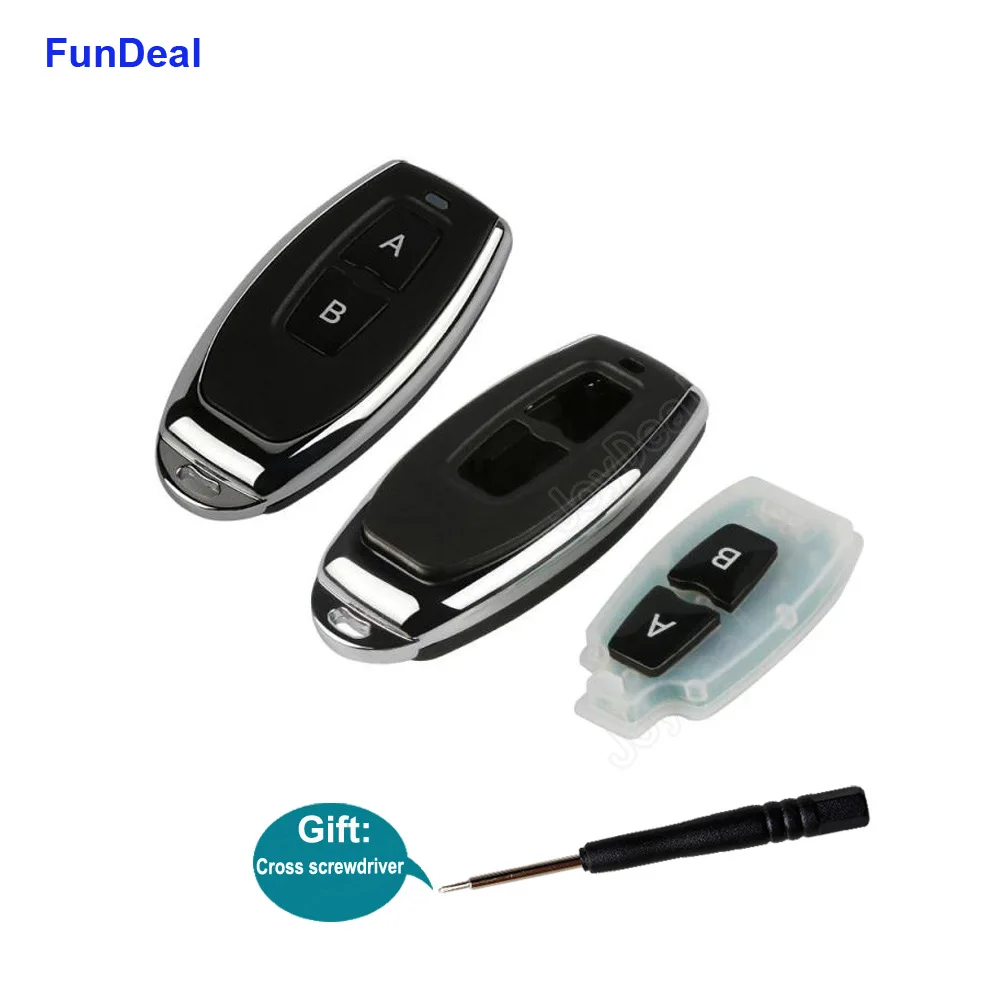

Только 1 пульт дистанционного управления с обучающим кодом EV1527 * 1 шт;

Посылка комплект 2 входит:

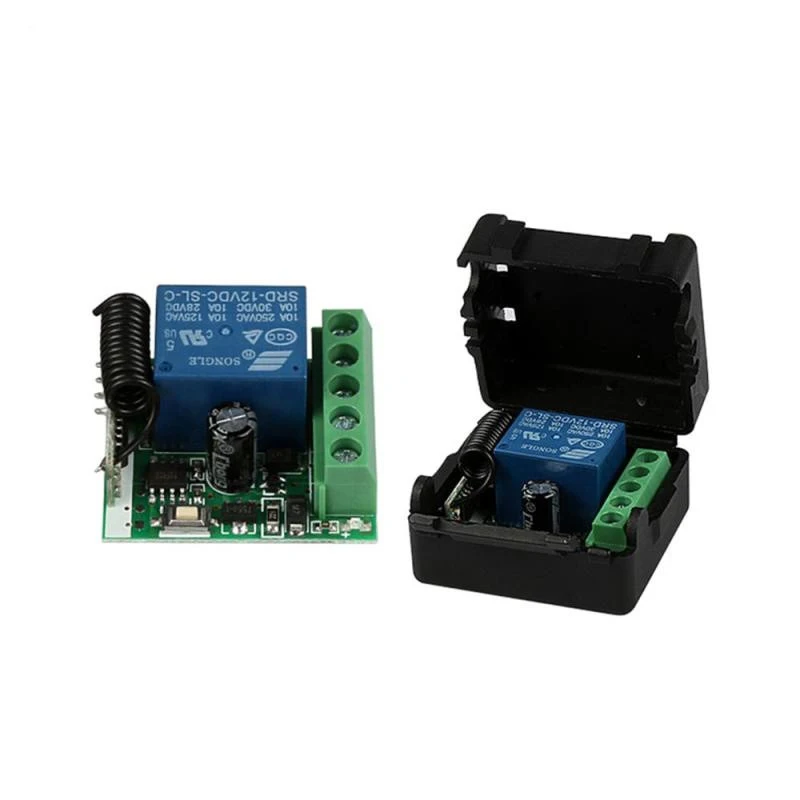

(Только 1 приемник) 12 В постоянного тока, 1-канальный модуль приемника (KR1201 ) * 1 шт. (с корпусом);

Посылка комплект 3 входит:

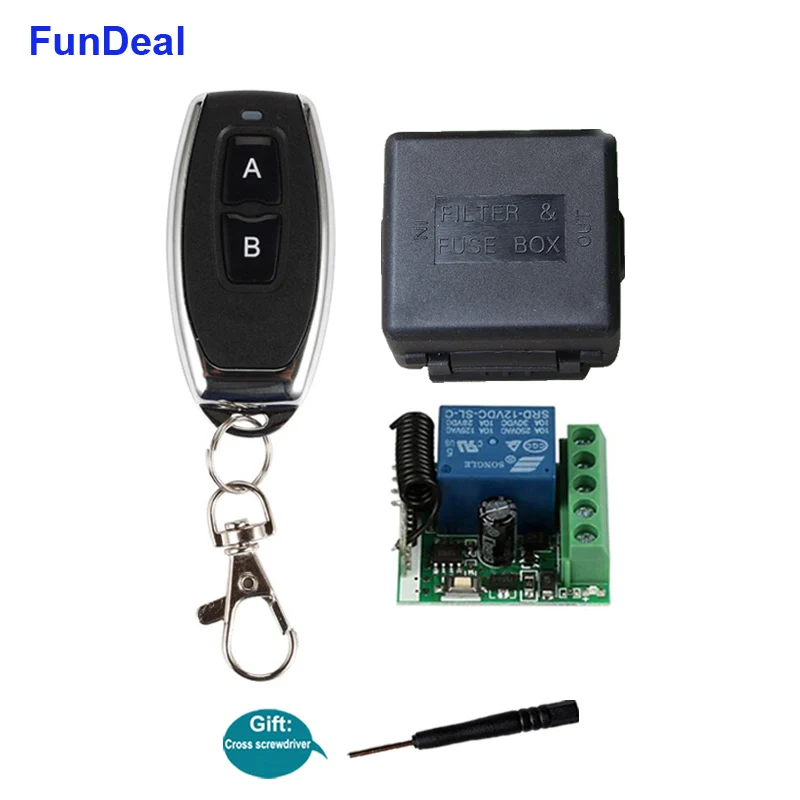

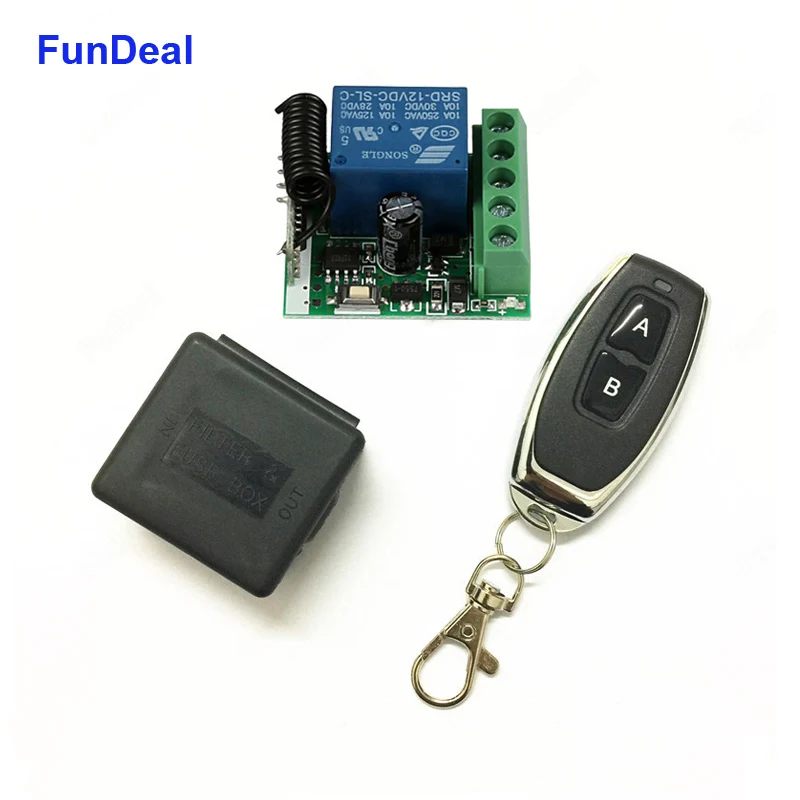

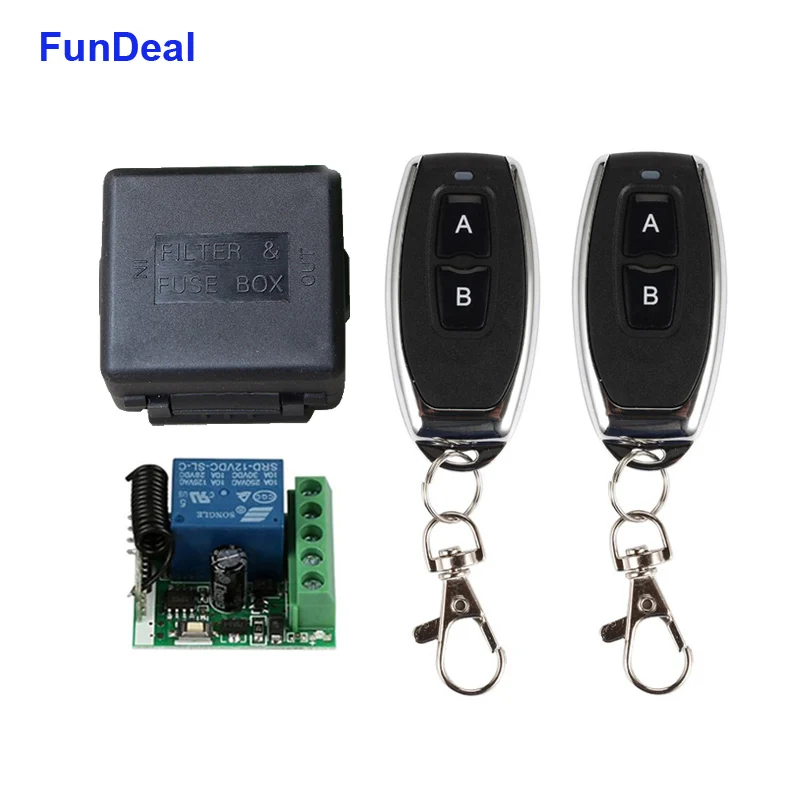

1 шт. * Модуль приемника (KR1201) (включая корпус), 1 шт * пульт дистанционного управления (включая батарейку);

Посылка комплект 4 входит:

1 шт. * Модуль приемника (KR1201) (включая корпус), 2 пульта дистанционного управления (включая батарейку);

Бесплатный подарок:

Крестовая отвертка * 1 шт.

Внимание:

Каждая посылка получает только 1 крестовую отвертку в подарок независимо от того, сколько вы заказываете.

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключится, отпустите кнопку дистанционного управления, реле отключится. Переключение: Нажмите один раз на кнопку дистанционного управления, реле подключится, дважды нажмите кнопку дистанционного управления, реле отключится. Фиксация: Нажмите кнопку дистанционного управления A, реле подключится, нажмите кнопку дистанционного управления B, реле отключится. Режим задержки Tiem: Нажмите кнопку дистанционного управления, реле подключается, с момента отпускания кнопки дистанционного управления, через 5s, 10 или 15 секунд реле отключается автоматически.

Очистка кода:

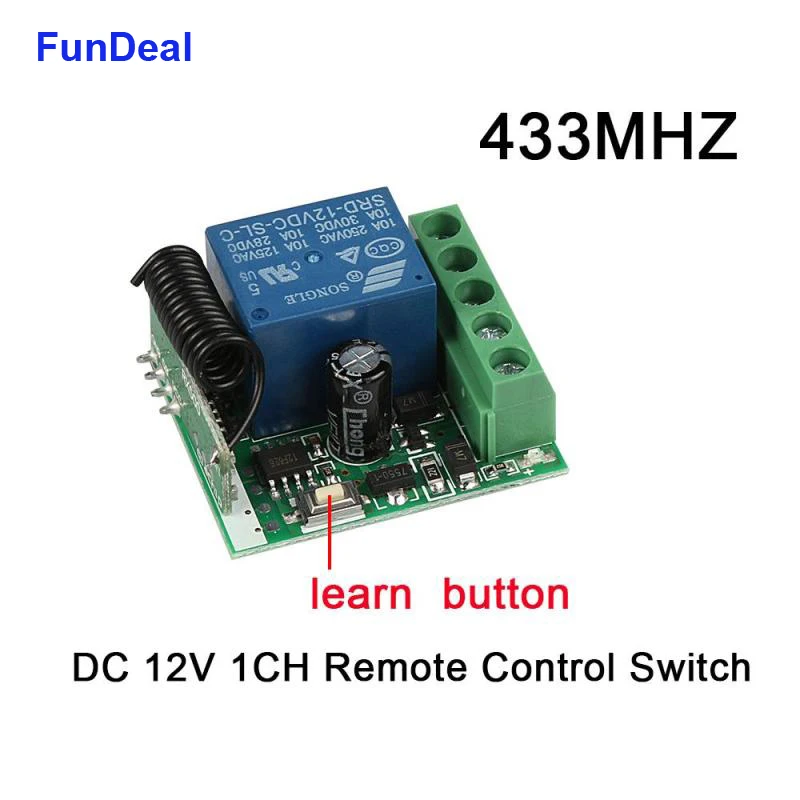

Удерживайте кнопку обучения на приемнике, пока светодиодный индикатор не включится, а затем не начнет мигать, пока он не мигнет несколько раз. Это означает, что код был успешно очищен; После очистки кода все пульты управления больше не будут работать.

Изучение кода: (мгновенное)

Нажмите кнопку обучения на приемнике один раз, Горит светодиод, он переходит в режим мгновенного обучения. Затем нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника мигнет 3 раза, а затем погаснет. Это значит, что обучение прошло успешно.

Изучение кода: (переключение)

Нажмите кнопку обучения на приемнике дважды, светодиодный загорится, устройство перейдет в режим обучения. Затем нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника мигнет 3 раза, а затем погаснет. Это значит, что обучение прошло успешно.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим фиксации, чтобы узнать больше о пульте дистанционного управления, вам нужно изучить две разные кнопки, первый раз изучение для «Вкл», во второй раз научился «Выкл». Например: Кнопка A = вкл., кнопка B = ВЫКЛ. Трижды нажмите кнопку обучения на приемнике, он перейдет в режим фиксации. Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем погаснет. Нажмите кнопку дистанционного управления A. СВЕТОДИОД мигает 5 раз. Нажмите кнопку дистанционного управления B. СВЕТОДИОД мигает 5 раз. Через 3 секунды светодиодный индикатор снова загорится, обучение прошло успешно. A = ВКЛ, B = ВЫКЛ.

Изучение кода: (режим задержки времени)

Нажмите кнопку обучения на приемнике вперед, время на 5 секунд. Нажмите кнопку обучения на приемнике пятый раз, задержка по времени на 10 секунд. Нажмите кнопку обучения на приемнике шесть раз, задержка по времени 15 секунд. Светодиодный индикатор погаснет. Нажмите кнопку дистанционного управления, светодиодный мигает и выключается. Через 3 секунды светодиодный индикатор снова загорится, обучение прошло успешно.

Примечание: в системе можно хранить 25 пультов дистанционного управления, если в них больше 25 пультов, то изначальный пульт дистанционного управления будет потерян.
