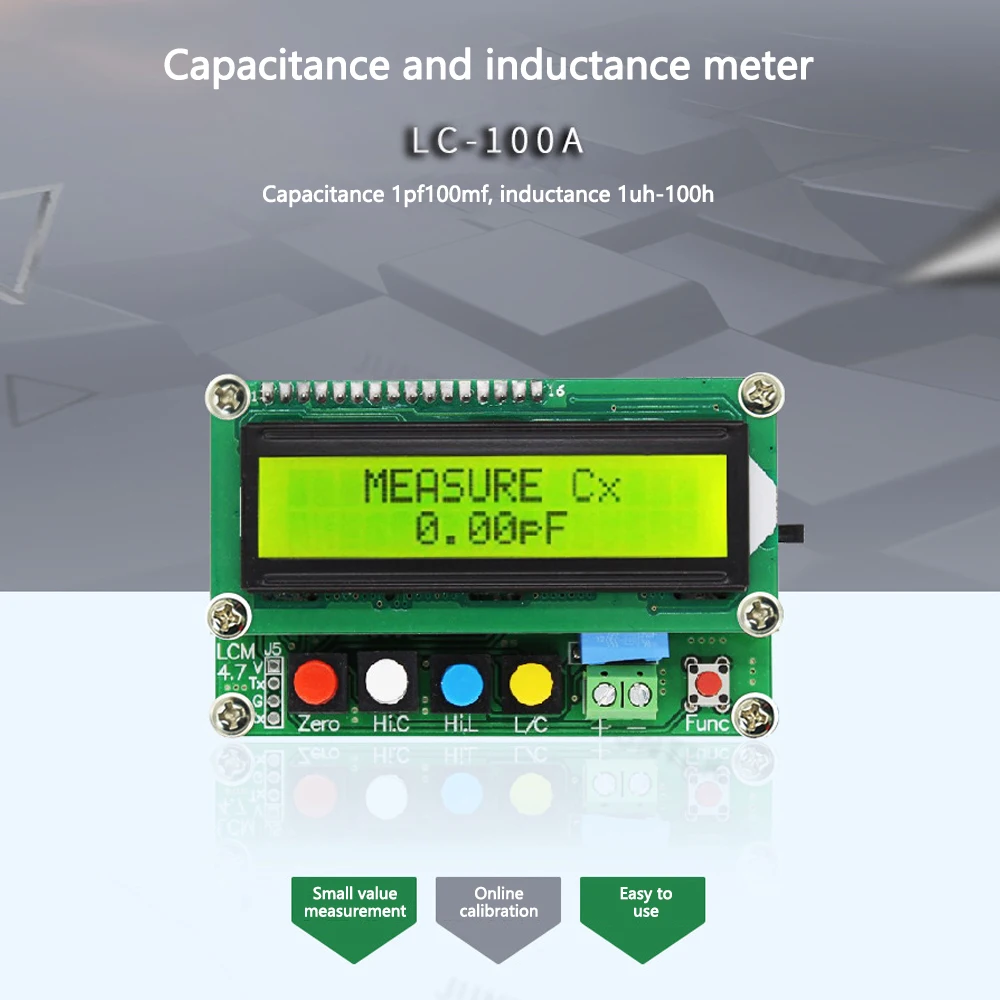

Функция пяти кнопок:Красный: сбросЗапись: Большая емкость на выбор (с самоблокировкой)Синий: большой Индуктивный Привет. L выбор (с самоблокирующимся)Желтый: L/C (с самоблокирующимся)Черный: функциональная кнопкаПодробности следующим образом (нажмите «1», отпустите «0», «X» случайный)

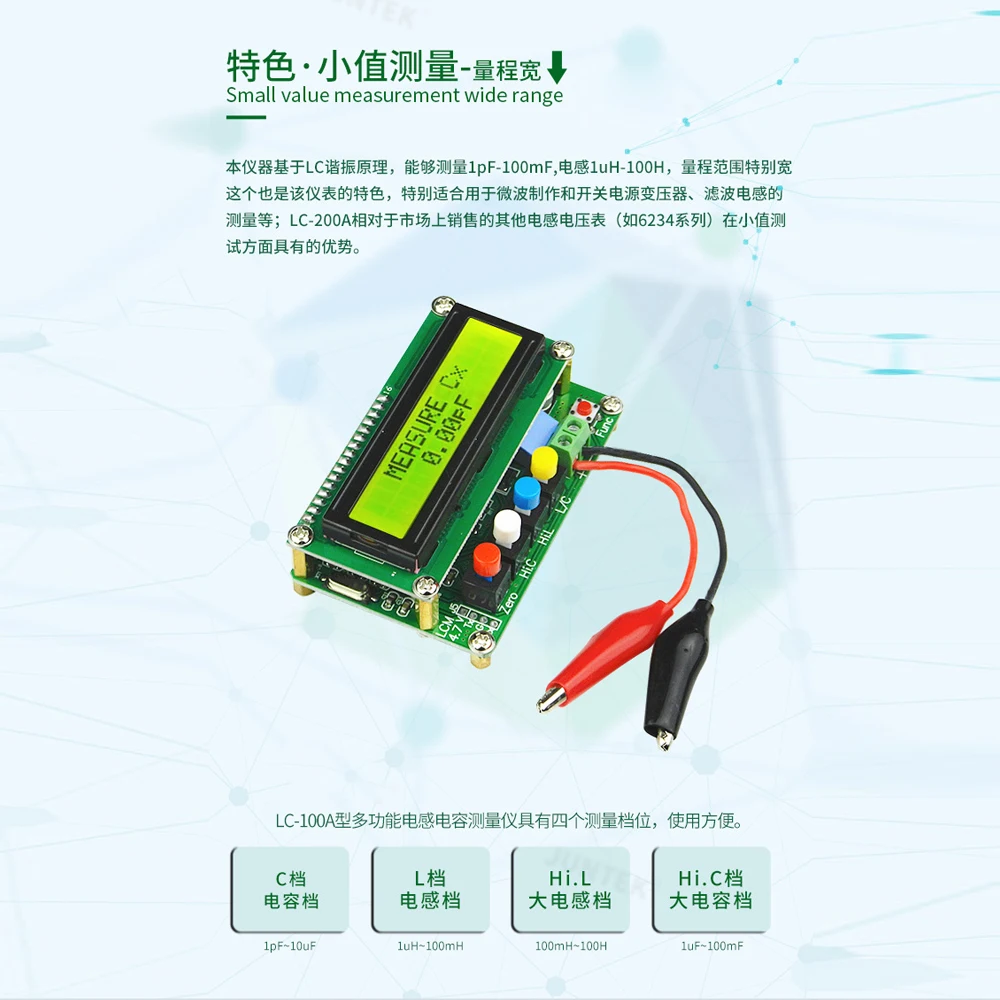

Интерфейс: мини-usb и разъем 5,5dc (внутренний: положительный полюс, внешний: отрицательный полюс)3. Направление для использования(1). Включение счетчика L/C(2). Выберите соответствующие файлы, индуктивность: Lx, емкость: Cx, большая индуктивность: Hi.L, большая емкость: Hi.C. Дисплей следующим образом (Тестирование терминала открытый цикл):Индуктивность: измерение Lx в диапазонеЕмкость: измерение Cx 0.00pFБольшая индуктивность: Измерьте дальность дальностиБольшая емкость: Измерьте Hi.C0.00рFДисплей следующим образом (испытательный терминал короткого замыкания):Большая индуктивность: измерение HiL 0.000mHИндуктивность: измерение Lx000uHЕмкость: Измерьте Cx над диапазоном(3). При тестировании терминала открыть петлю измеренное значение емкости не "0", или ведьма индуктивности не "0" как испытательный терминал короткого замыкания, вы можете сбросить до «0» путями емкостной модели и модели индуктивности, следующим образом:(A) емкостная модель нажмите красную кнопку в качестве тестового терминала открыть петлю, он отображает "вычисление.", удерживайте нажатие в течение одной секунды, когда "вычисление... ок" отображается, отпустите кнопку, сброс в "0" закончен, и "0.00pF" отображается, тогда емкость может быть измерена.(B) индуктивность modelPress красная кнопка в качестве схемы тестирования клеммы, она отображает «0.000uH» или «0.000mH», а затем индуктивность может быть измерена.(4). При отображении результатов нажмите кнопку black function, и будет отображаться соответствующая частота.4. Примечание:1. Перед тестированием емкости или индуктивности, пожалуйста, переустановите значение "0" или могут возникать ошибки. Даже если «0» отображается перед измерением, требуется сброс в «O».2. Во время сброса в "0", при "вычислении... OK, появится, пожалуйста, удерживайте нажатие в течение 2-3 секунд, и будет предложен Параметр «», затем отпустите.3. Сброс в "O" запрещен, так как компоненты измеряются. Если вы делаете это, пожалуйста, немедленно выключите и перезагрузите, а затем перезагрузите до «0»4. Время измерения большой емкости (выше 10mF) может быть больше одной секунды, и для получения измеренного значения емкости (100mF) требуется от семи до восьми секунд.5. Не позволяйте измерять емкость, которая не разряжена, в противном случае это может повредить мейнфреймПосылка1. LC100-A L/C метр * I2. Мини USB кабель * 1
