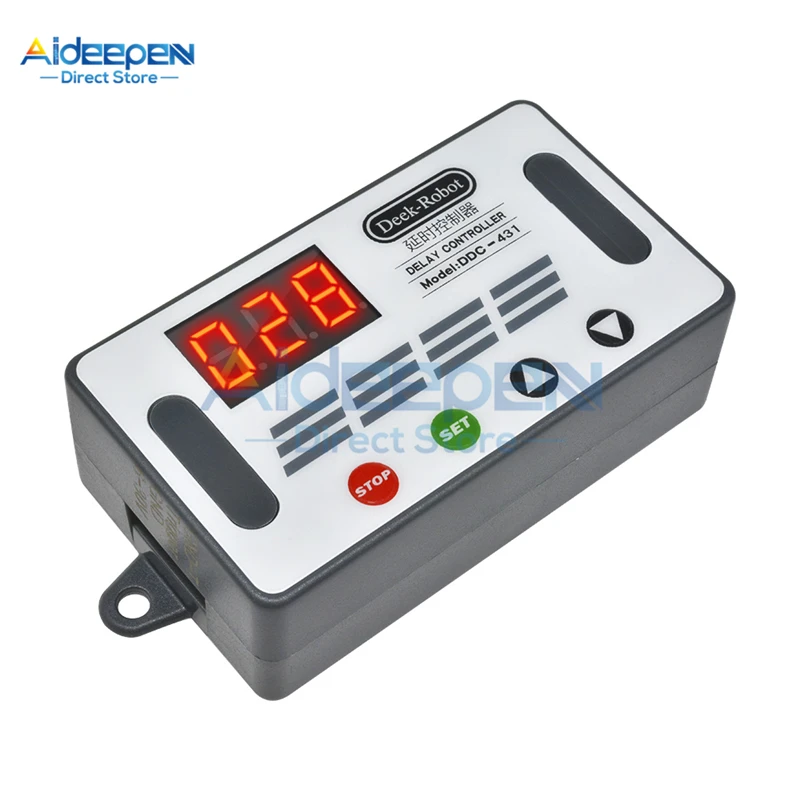

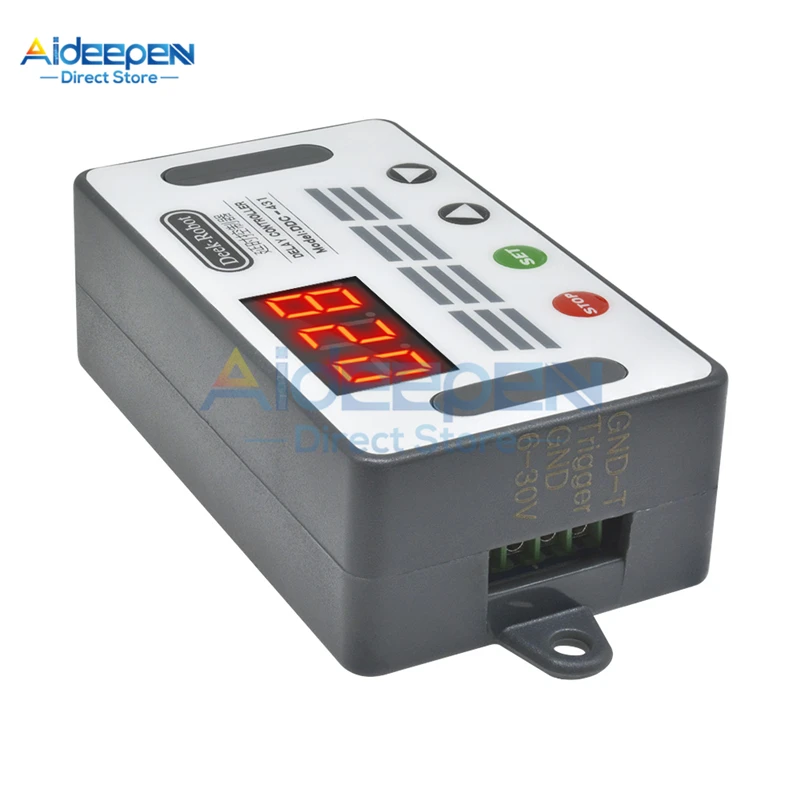

DDC-431 реле времени с светодиодный вым светодиодным дисплеем, 6-30 в пост. Тока, 5 В, Micro USB, 9 В, 12 В, 24 В

5 в микро USB реле задержки времени 4 кнопки 3 цифры Цифровая трубкаПрежде всего, спасибо за покупку нашей платы управления задержками реле. Мощный интерфейс является четким и простым, мощным, с одной кнопкой Функция аварийной остановки (кнопка остановки), с защитой обратного соединения, обратное соединение без горения, память отключения питания. Увеличенный режим сна. После включения в течение 5 минут не будет работать, дисплей автоматически отключается, и любая Кнопка просыпается! Различные параметры OP, CL, LOP могут быть установлены. Эти параметры независимы друг от друга и сохраняют параметры настройки для автоматического сохранения мощности и сохранения функций и т. Д.Руководство по эксплуатацииРабочее напряжение: DC6V-DC30V (защита от широкого напряжения)Источник сигнала триггера: высокоуровневый триггер DC 3,0 V-24V сигнал заземления и системы заземления для улучшения способности системы анти-помех может также короткое замыкание землиВыход Емкость: управляемых DC 30V/10A или переменному току 250V/10A оборудованиеРазмер изделия: 64 мм * 35 мм * 19,3 ммМонтажное отверстие: диаметр 3 ммРабочая температура: -40 °C ~ 85 °CРежим работыРежим P1: после срабатывания сигнала, реле включается во время работы, затем выключается; В режиме OP следующая операцияP1.1: сигнал срабатывает снова.P1.2: Сигнальные триггеры повторно настроеныP1.3: сигнал снова запускает сброс, реле отключено, и время остановлено.P-2: подайте сигнал триггера, после того, как реле выключает время CL, реле включается время OP. После завершения синхронизации реле выключено.P3.1: подайте сигнал триггера, после того, как реле включит время OP, реле выключает время CL, затем циклическое действие, приведенное выше, сигнал снова в цикле, реле отключено, время остановлено; Количество циклов (LOP) может быть установленоP3.2: после включения питания не требуется триггерный сигнал, реле включается в режиме OP, реле выключает CL время, и вышеуказанные действия циклируются; Количество циклов (LOP) может быть установленP-4: Функция удержания сигнала, если есть сигнал триггера, время очищено, реле остается включено; Когда сигнал исчезает, реле выключено после синхронизации OP; во время синхронизации есть сигнал, и время очищается.Режим включения релеВКЛ: реле разрешено проводить во время проводимости OP.Выключено: реле запрещено включаться и всегда выключено.Короткое нажатие кнопки СТОП на главном интерфейсе для включения и выключения. Текущее состояние будет мигать, а затем вернуться к основному интерфейсу. Эта функция является функцией аварийной остановки, одна кнопка для открытия и закрытия реле.Режим сна (нажмите кнопку стоп, чтобы просмотреть текущий режим)C-P режим сна: в течение пяти минут, без какой-либо операции, цифровая трубка автоматически выключает дисплей, программа работает нормально.О-Д нормальный режим: цифровая трубка всегда на дисплееНажмите и удерживайте кнопку стоп в течение 2 секунд, а затем отпустите, чтобы переключить C-P и состояние O-d. Текущее состояние будет мигать, а затем вернуться к основному интерфейсу.Диапазон времениКак выбрать диапазон времениПосле установки значения параметра в интерфейсе выбора режима нажмите кнопку стоп, чтобы выбрать диапазон синхронизации.XXX. Десятичная точка находится в одном месте, диапазон времени: от 1 секунды до 999 секундX X.X знака после запятой в десять, диапазон времени: 0,1 секунд до 99,9 секундX. Десятичная точка полностью освещена, диапазон времени от 1 минуты до 999 минут.Например, если вы хотите, чтобы установить OP до 3,2 секунд, переместите знака после запятой до десяти знака после запятой, и цифровая трубка отображает 03,2.Описание параметра: OP on time, CL off time, LOP cycle number 1-999 раз, "---" означает бесконечную петлюЭти параметры независимы друг от друга, но каждый режим разделяет эти параметры. Например, когда в режиме on-time OP установлено 5 секунд в P1.1, пользователь хочет переключиться в режим P1.2, затем при входе в настройки P1.2 соответствующие параметры, ОП также будет 5 секундДисплей ing 000 на главном интерфейсе и нажатие кнопки SET покажет OPL, LOP и соответствующее время XXXЕсли только OP в режиме, например mode P1.1, P1.2, P1.3, то короткая Кнопка Нажмите SET будет отображать только OP и соответствующее времяЕсли режим имеет OP, CL, LOP, такой как mode P3.1, P3.2 короткая Кнопка нажмите SET, отобразит OP и соответствующее время, CL и соответствующее время, LOP и соответствующие временаПосле настройки режима очень удобно просматривать параметры, установленные в режиме тока, нажав кнопку set на главном интерфейсе.Как установить параметрыСначала Определите режим работы релеВ соответствии с режимом работы реле, в главном интерфейсе (когда модуль включен, он будет мигать текущий Рабочий режим (по умолчанию P1.1 режим), затем введите основной интерфейс «нажмите и удерживайте кнопку SET в течение 2 секунд, а затем отпустите», чтобы войти в режим выбора. Интерфейс, выберите режим, который будет установлен P1.1 ~ P-4 коротким нажатием кнопки вверх и вниз.После выбора режима (например, P3.2) нажмите кнопку set, чтобы задать соответствующий параметр. В это время параметр, который будет установлен, будет мигать в режиме ON time, CL OFF time, LOP cycle number «---» означает неограниченный. Вторичный цикл, через вверх, вниз для регулировки значения параметра, поддерживает Длительное нажатие (быстрое увеличение или уменьшение) и короткое нажатие (увеличение или уменьшение 1 единицы); после установки значения параметра выберите положение десятичной точки, коротко нажав кнопку стоп, выберите диапазон синхронизации (Соответствующего времени 0,1 секунд до 999 минут); Короткое нажатие на кнопку «установить», чтобы установить следующий параметр в текущем режиме процесс такой же, как и вышеПосле установки параметров выбранного режима нажмите и удерживайте кнопку SET в течение 2 секунд для освобождения, режим set в настоящее время будет мигать, затем вернитесь к основному интерфейсу и Установите параметры успешно.Основной интерфейс: «000» (без десятичной точки) отображается, когда реле не работает, а Десятичная точка ясна, когда реле работает.Интерфейс выбора режима: Нажмите и удерживайте кнопку «SET» для входа, после завершения настройки нажмите кнопку «SET» для выхода, вернитесь к основному интерфейсу
