Требования к сборке:
1. Соберите этот продукт. По крайней мере, у вас должны быть паяльник и мультиметр, чтобы понять основы радио.
2. Модуль отлажен, можно использовать три провода (2 источника питания, 1 антенну).

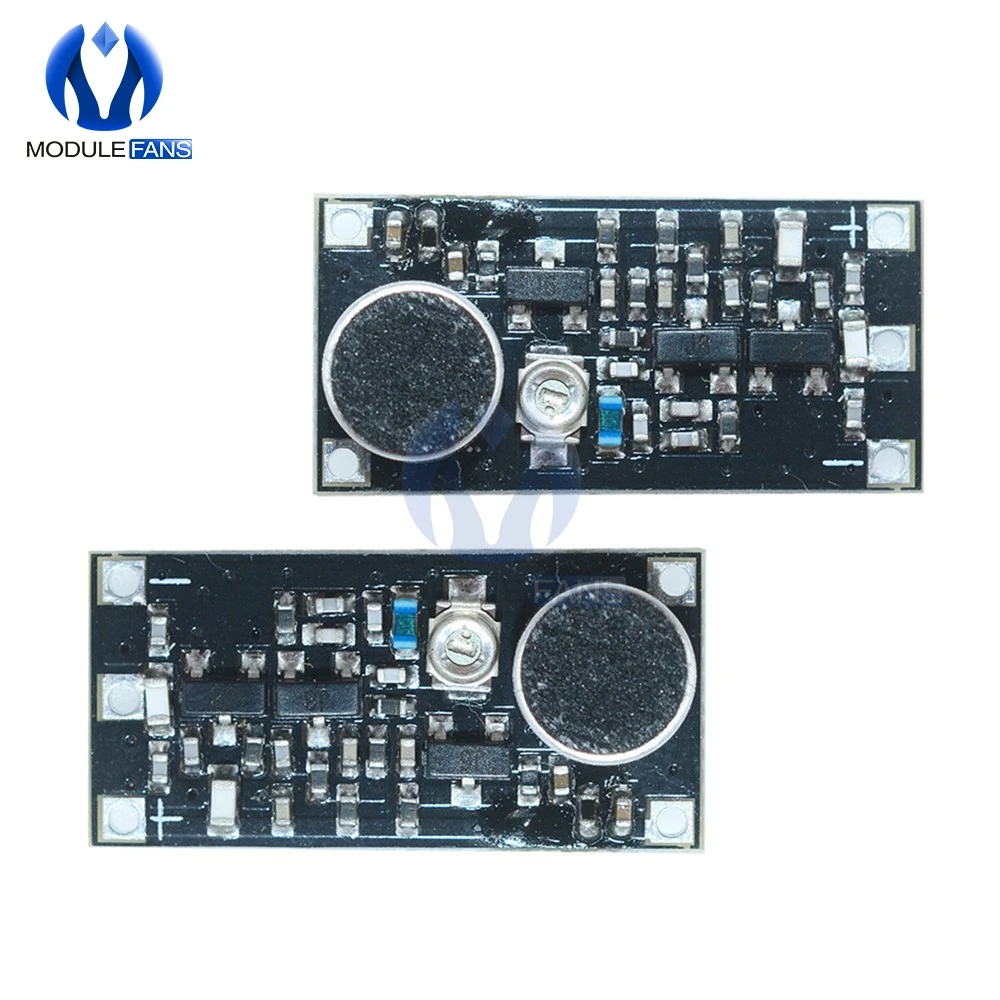

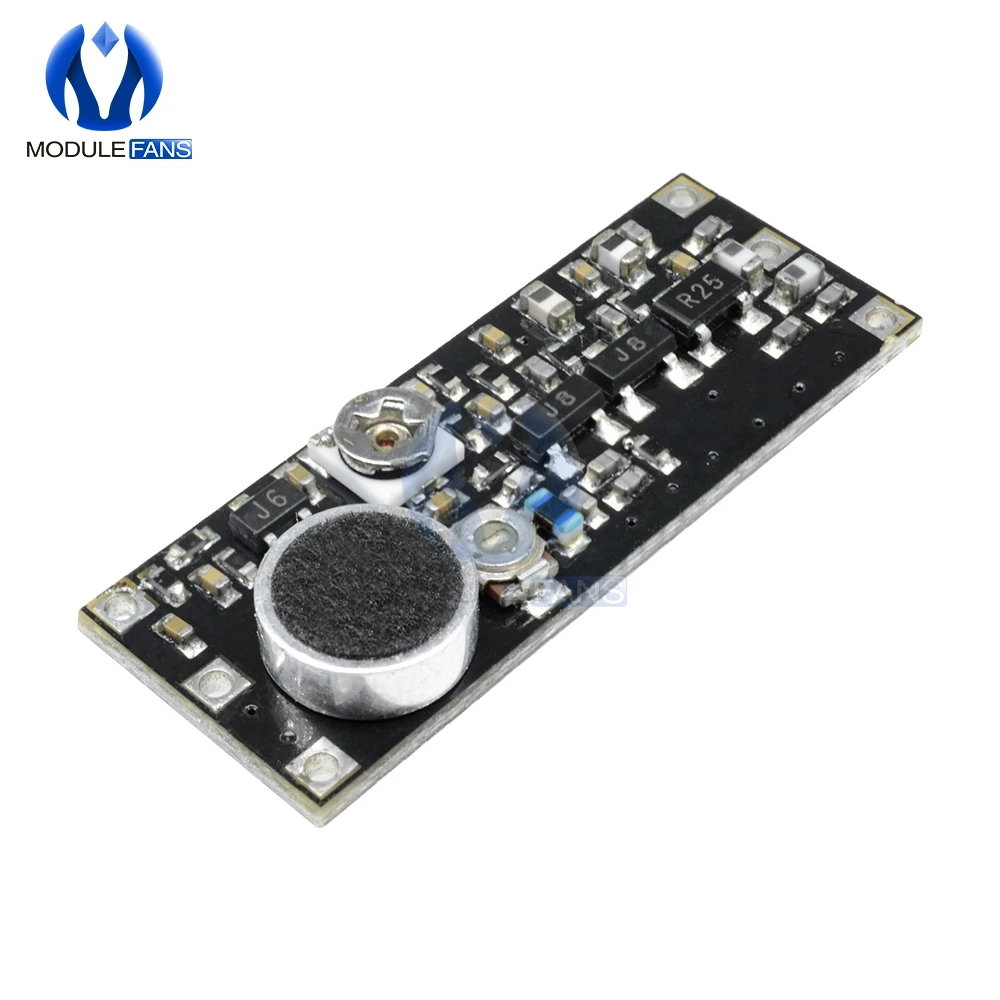

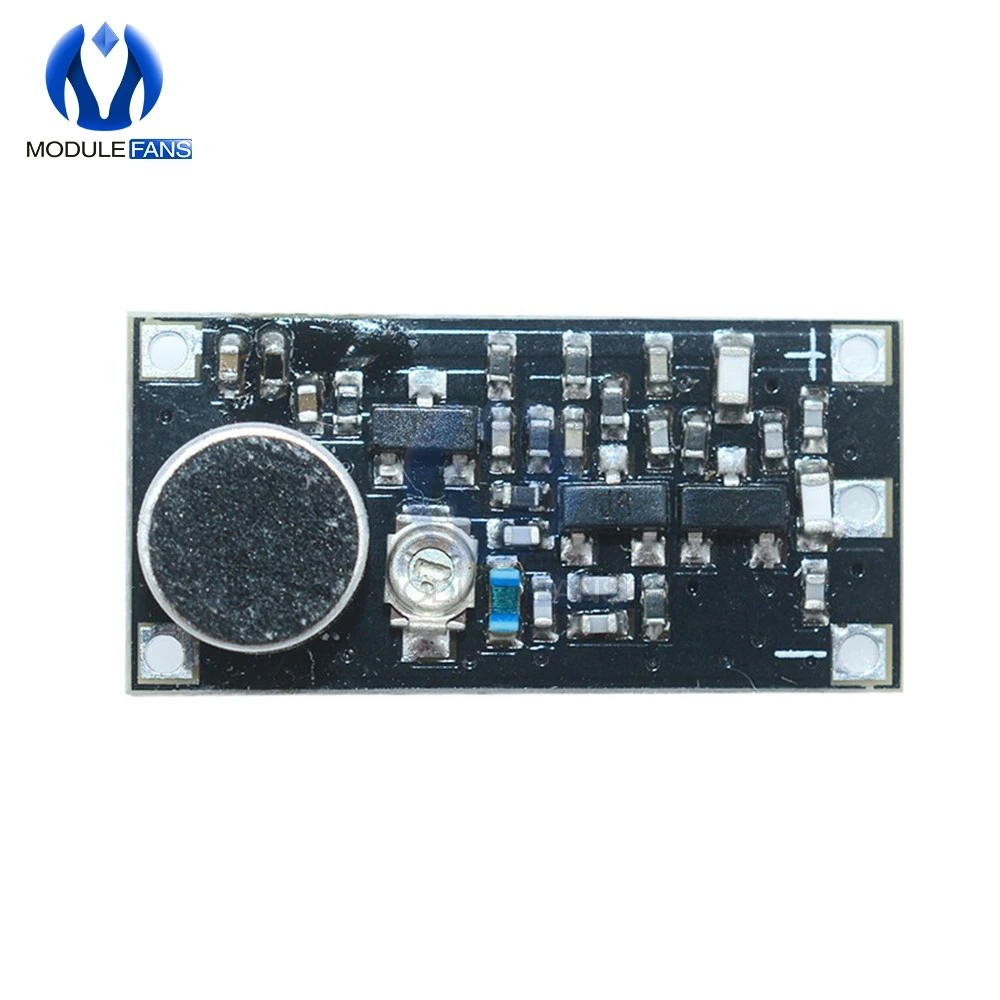

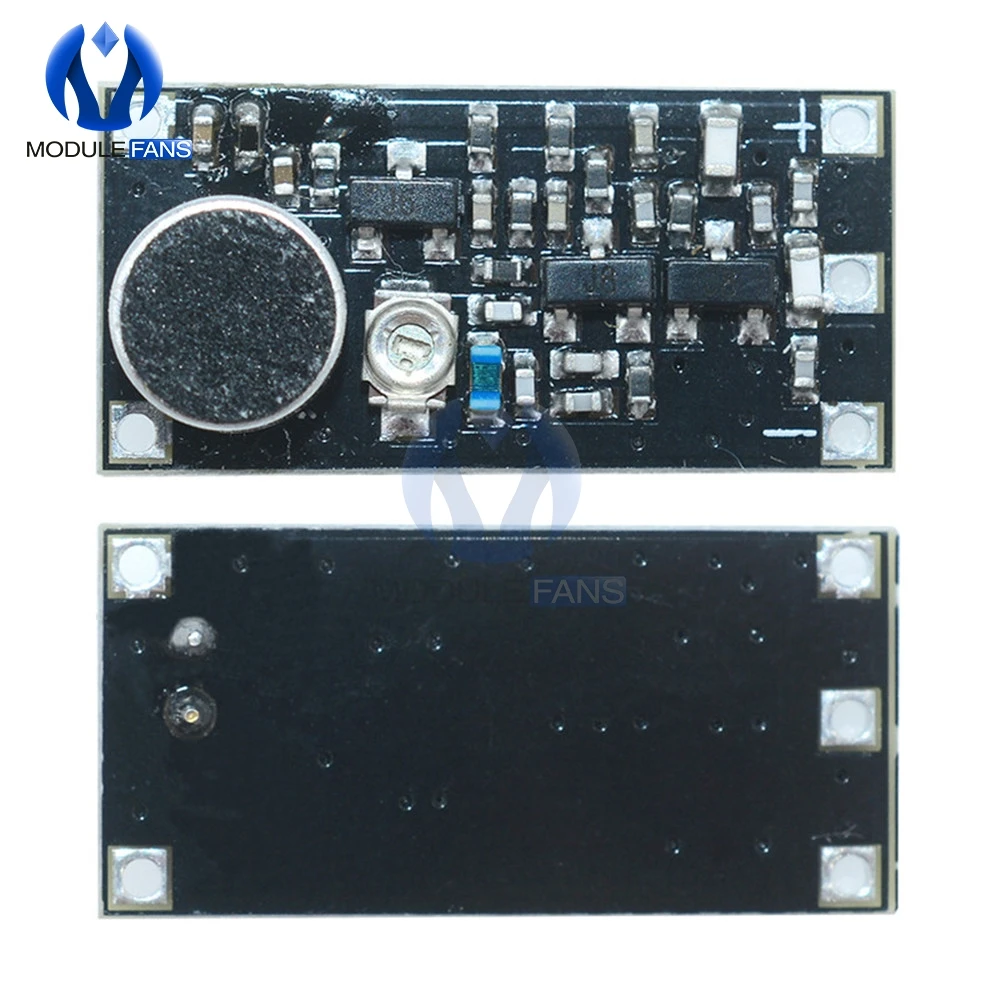

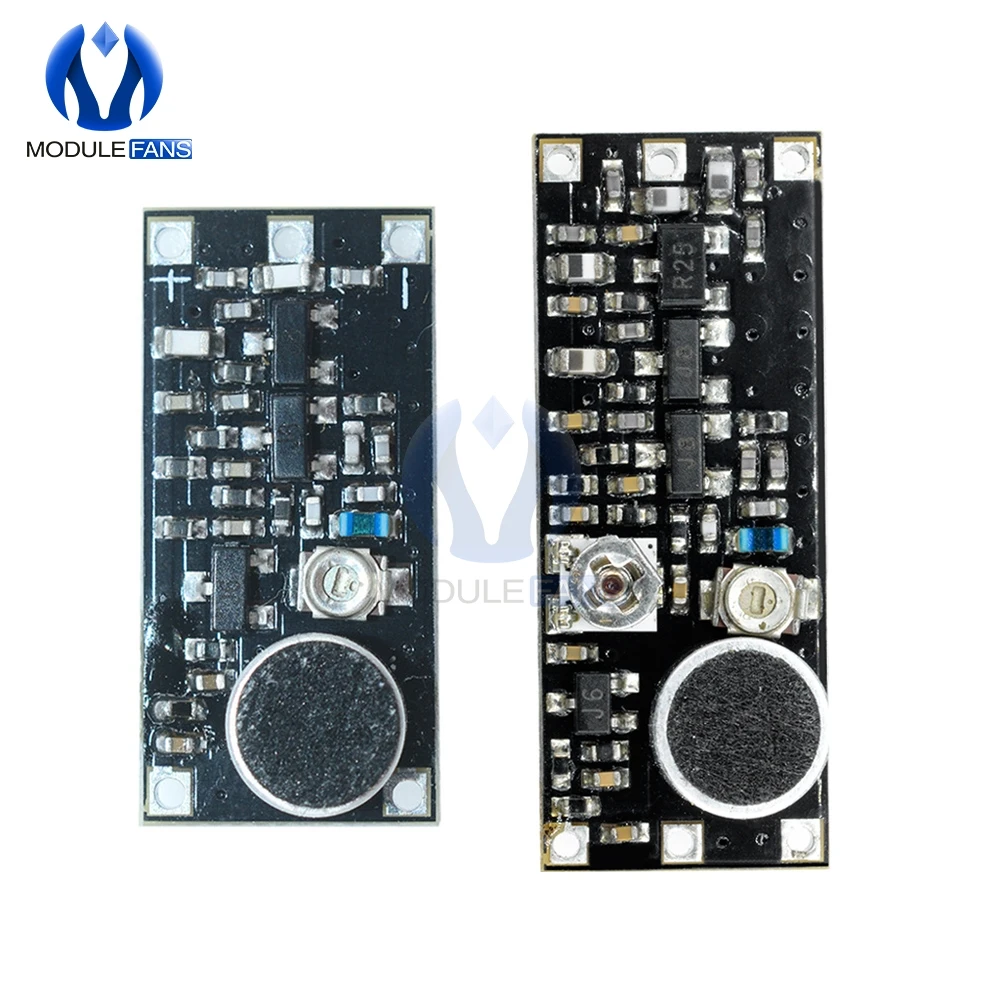

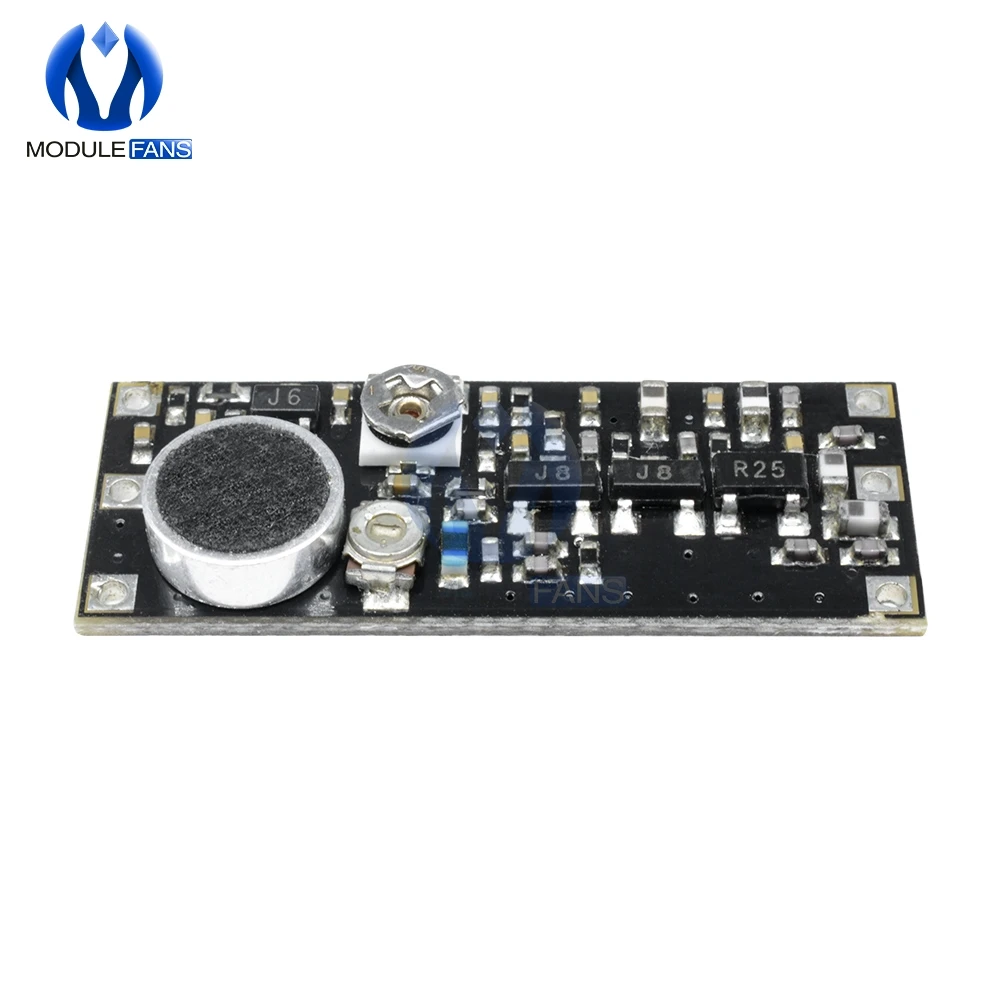

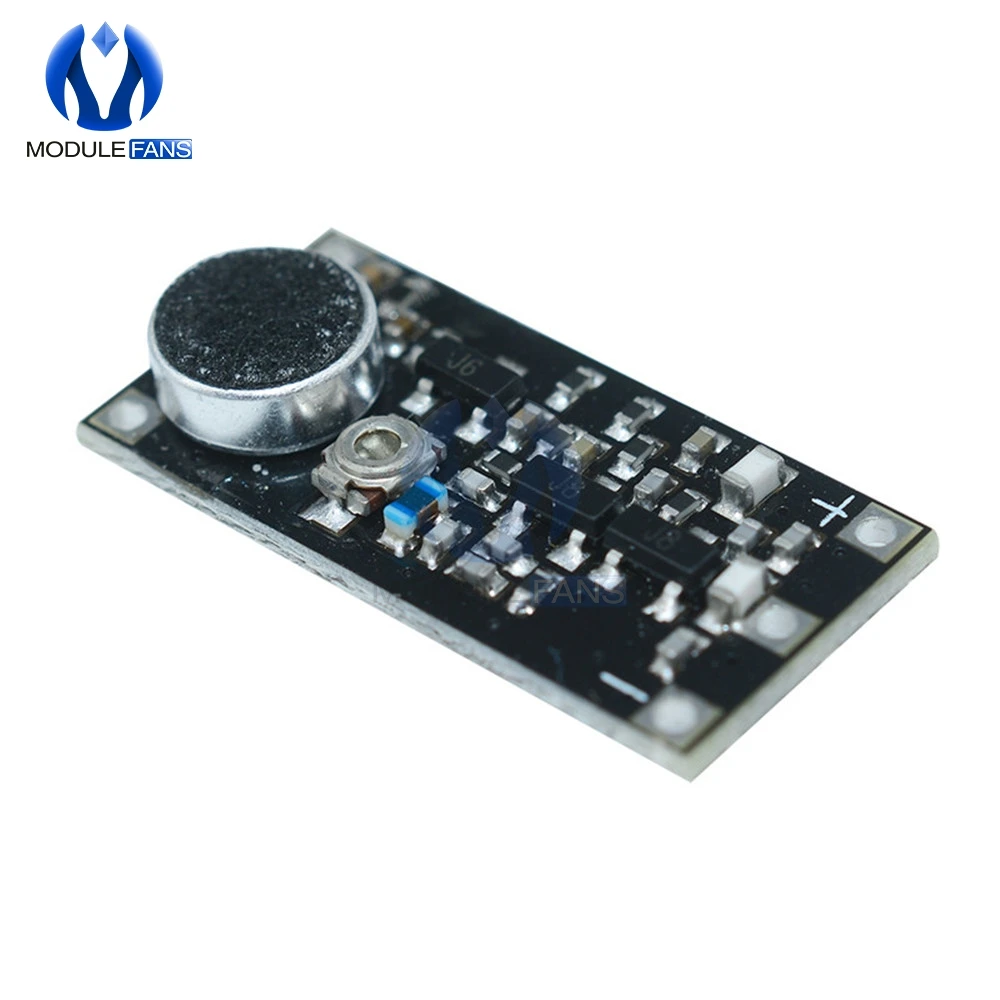

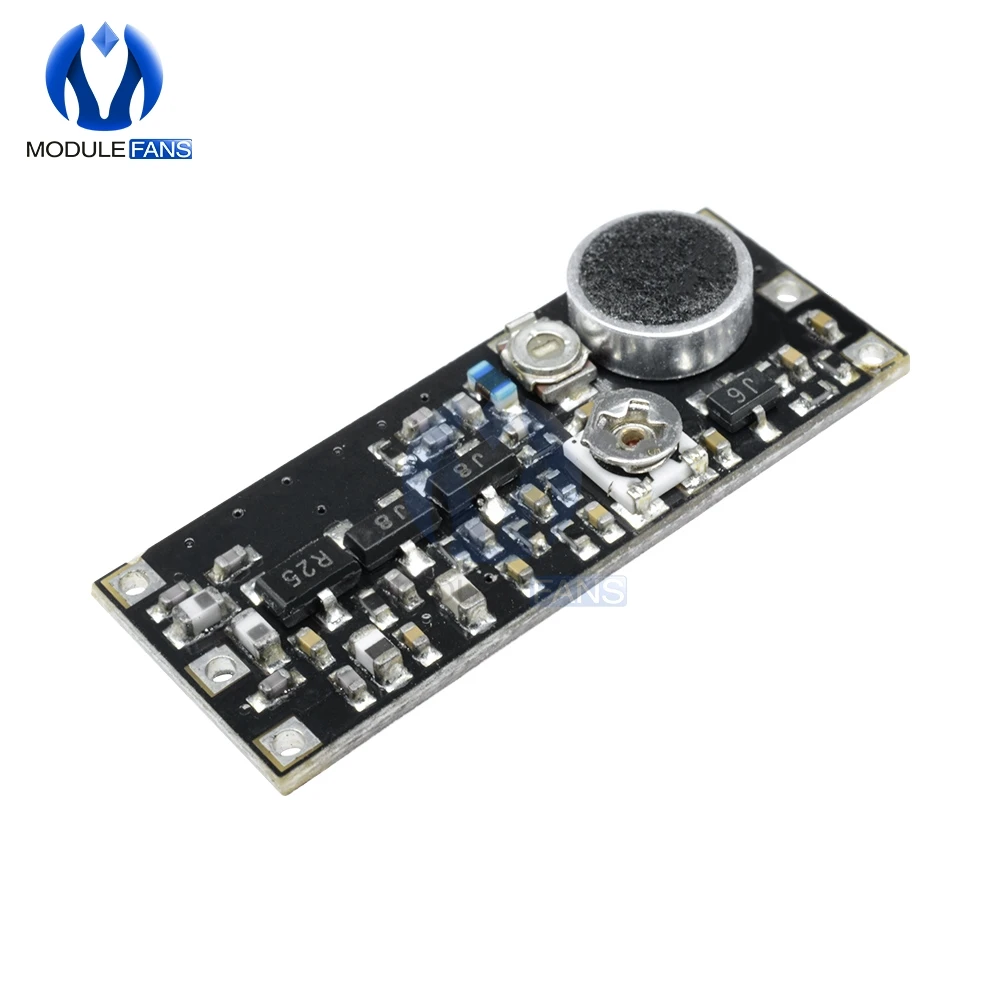

C мощный беспроводной микрофонный модуль дальнего действия:
Модуль изготовлен из высокочастотного усилителя мощности на базе модели a. Из-за большой мощности необходимо подобрать лучшую антенну, чтобы она могла работать. Рекомендуется припаять непосредственно к плате с помощью стержневой антенны 75 см или эмалированной проволоки толщиной 1 мм.
[Параметры продукта]

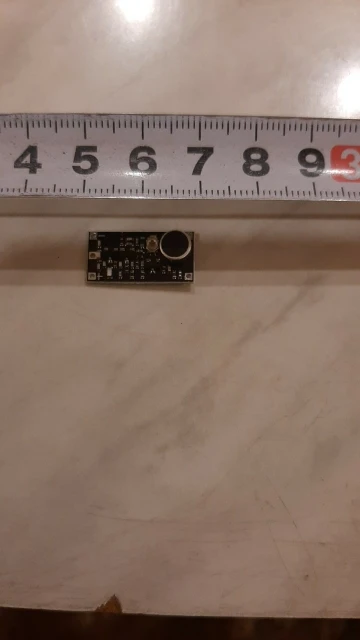

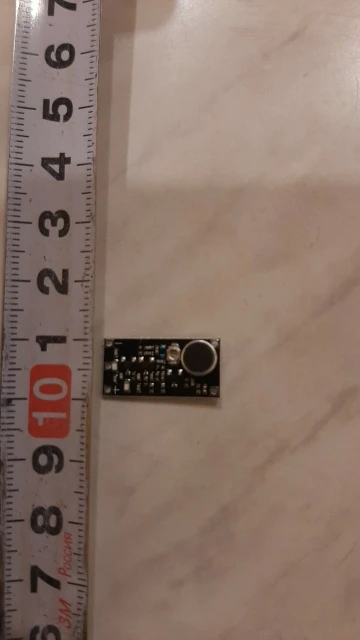

Размеры: 25*10 мм
Рабочее напряжение: 2-5 в (можно использовать мобильную энергию, но с регулируемым источником питания зарядное устройство на мобильный телефон может иметь шум переменного тока, если напряжение слишком высокое, он сгорит пусковую трубку)
Рабочий ток: 30-80 мА (измеренный рабочий входной ток: 4,8-87 мА, 3,6-63 мА, 2,4-36 мА, проверка провода 80 см для антенны, соответственно, с использованием четырех, трех, два BPI2100mah никель-металлогидридные аккумуляторные батареи тест)
Частота передачи: 80-110 МГц (полный охват домашней FM-радиочастоты)
Мощность передачи: 150 МВт (модели C), 50-800 метров (в зависимости от эффективности антенны определяет расстояние)
Метод приема: Обычный домашний прием FM-радио. FM-радио, поставляемое с телефоном, также может быть получено, но интернет-приложение, которое приложение требует сетевого трафика, не может быть использовано. У нас в продаже соответствующее радио.
Расстояние излучения: расстояние линейной передачи препятствий может достигать 800 метров и более (источник питания 6 в, профессиональная антенна 80 см, результаты высокочувствительного радиотеста Desheng PL606, если общая антенна или тест среды группы препятствий в строительной группе, расстояние будет сокращено)
【Преимущества продукта 】

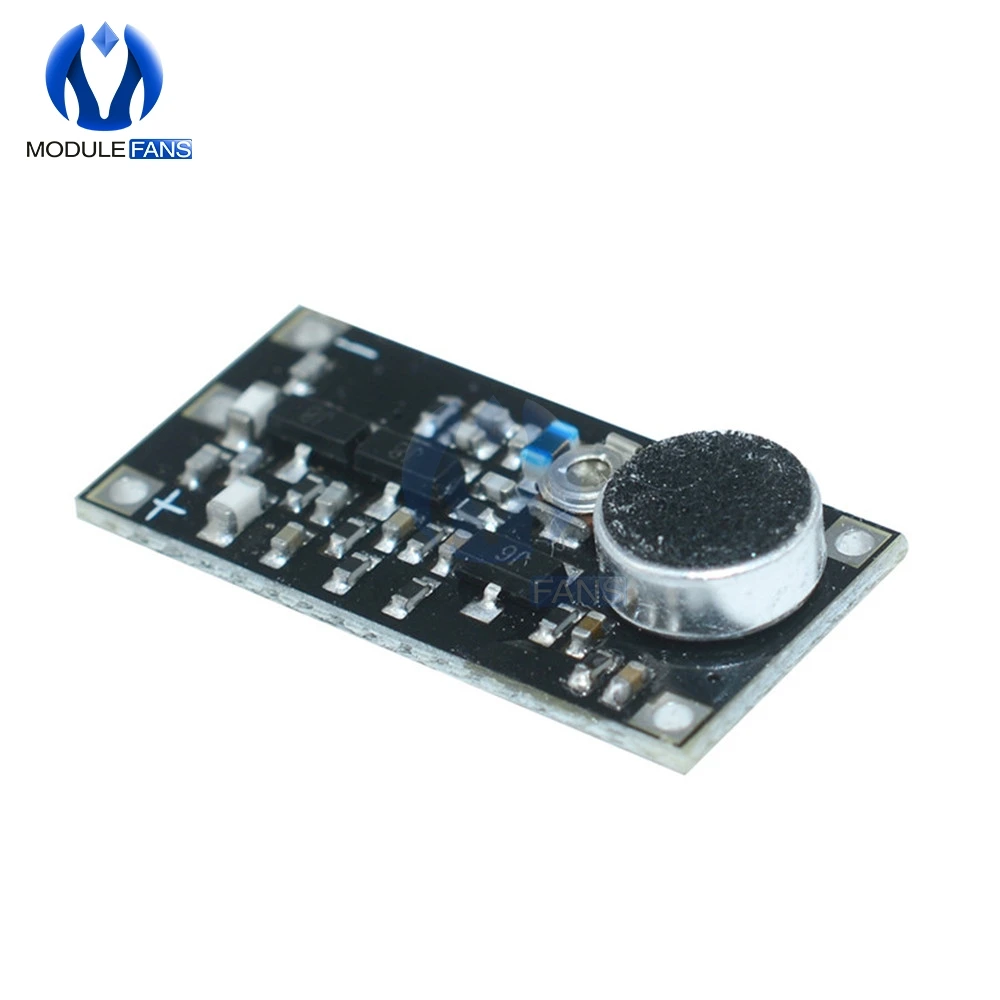

1. Встроенный микрофон с внешним аудиовходом (моно)
2. Входной микрофон и чувствительность к звуковым волнам регулируются, а частота передачи постоянно регулируется.
3. Мощность передачи: вход 5 в может достигать мощности передачи 150 МВт, а пространство составляет более 300 метров!
4. Все импортные компоненты, стабильная работа, частота не дрейфует, антенна сенсорного экрана не дрейфует.
5. Широкополосная модуляция, супер хорошее качество звука, сравнимо с качеством звука FM-радиостанции.
Меры предосторожности:
1. Описание температуры:
Если модуль нагревается, это означает, что антенна не очень хорошо подобрана. Некоторая Передаваемая мощность не может быть передана через антенну. Нагревается и нагревается доска. При обнаружении этой ситуации необходимо рассмотреть возможность регулировки антенны.
2. Дизайн антенны:
(1) расстояние передачи определяет антенна. Хорошая антенна может передавать в сотни раз больше, чем в несколько раз больше, чем плохая антенна.
(2) рекомендуется использовать эмалированный провод диаметром 75-80 см, диаметром 0,5-1 мм, непосредственно припаянный к площадке передачи антенны на печатной плате, расправленный и используемый вертикально, эффект лучше.
(3) если требуемое расстояние не высокое, но вы хотите быть более тонким, вы можете использовать обычные провода, которые короче, но это уменьшит дистанцию запуска. Пожалуйста, проверьте его самостоятельно.
3. Срок службы батареи:
Многие клиенты задают этот вопрос, вы можете рассчитать его самостоятельно, аккумулятор разный, емкость разная, и модуль работает по разному времени. Рассчитано следующим образом:
Источник питания 5 В-время использования (часы) = емкость аккумулятора (мАч), разделенная на 85 мА
Источник питания 3,7 в-время использования (часы) = Емкость аккумулятора (мАч) делится на 63 мА
Например:
Как долго литиевая батарея Samsung 2600 мАч 18650 (3,7 в) дает питание этому модулю?
2600 мАч делится на 63 ма = 41,2 часов, около 41 часа, это очень энергосберегает
[Инструкции по отладке частоты модуля C]

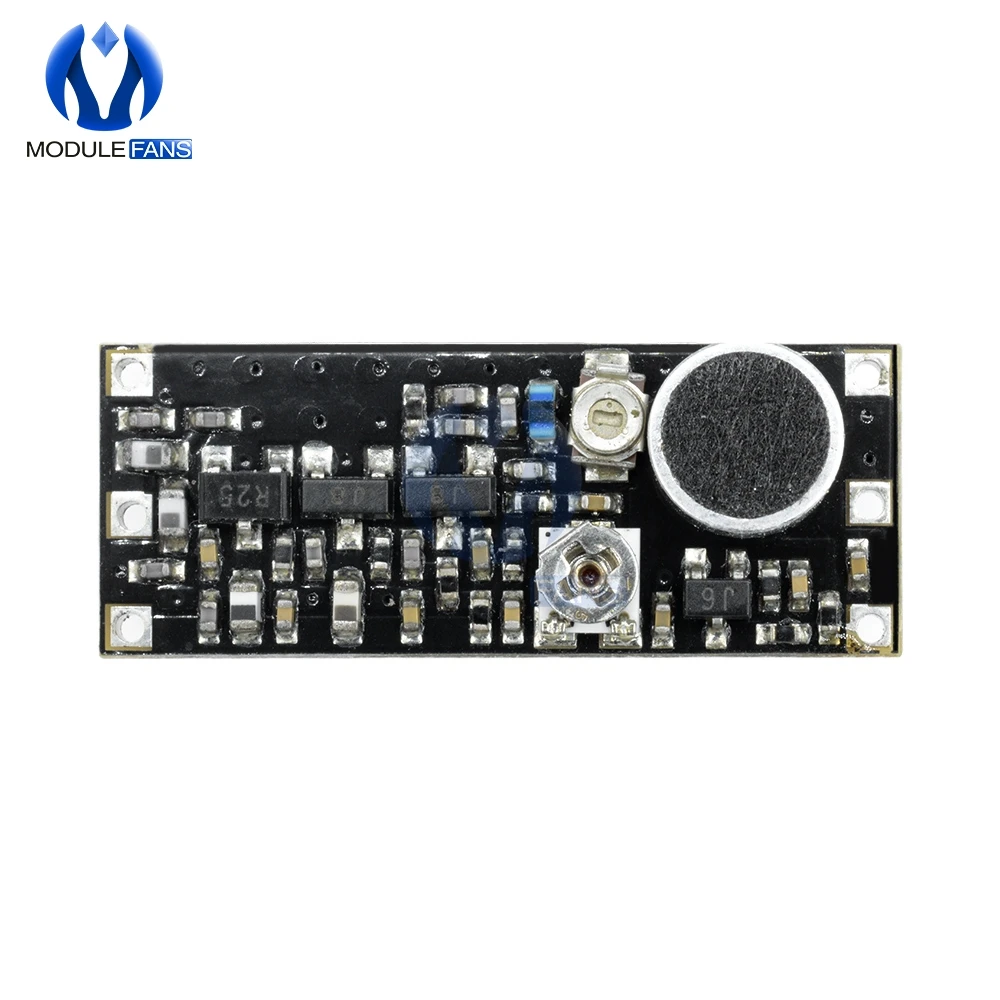

На первом шаге, после включения модуля, коснитесь крайнего правого триода, чтобы узнать, имеет ли он температуру (четвертый слева, громкость немного больше). Если он теплый, значит, он начал работать. При отсутствии тепла источник питания не подключается. Вы можете использовать мультиметр для измерения положительного и отрицательного напряжения модуля. (Тип питания низкий, Триод не нагревается, вы можете перейти прямо к следующему шагу)
На втором шаге после завершения первого шага убедитесь, что модуль нормально включен, включите FM-радио, перейдите к максимальной громкости, отрегулируйте частоту в ручном режиме радио, полностью найдите 88-108 МГц, и вы сможете найти частоту (Заводская частота по умолчанию составляет 96-от 101 МГц). Не используйте автоматический поиск. Автоматический поиск иногда пропускает частоту модуля и не останавливается автоматически.
На третьем шаге вышеуказанные шаги все еще не могут найти частоту. Не волнуйтесь, вы можете установить радио на частоту без радиостанции, например, 100 МГц. Затем используйте сверхмаленькую неиндуктивную отвертку 0,8 мм (доступна в нашем магазине), чтобы затянуть регулировку частоты конденсатора тонкой настройки. Прикручивать должно быть очень медленно. Когда радио внезапно появится звук, остановите его, а затем используйте радио, чтобы вручную настроить частоту. Это должно быть прямо сейчас. Частоту можно найти рядом с фиксированной частотой, звук наиболее чистый и отладка завершена.
