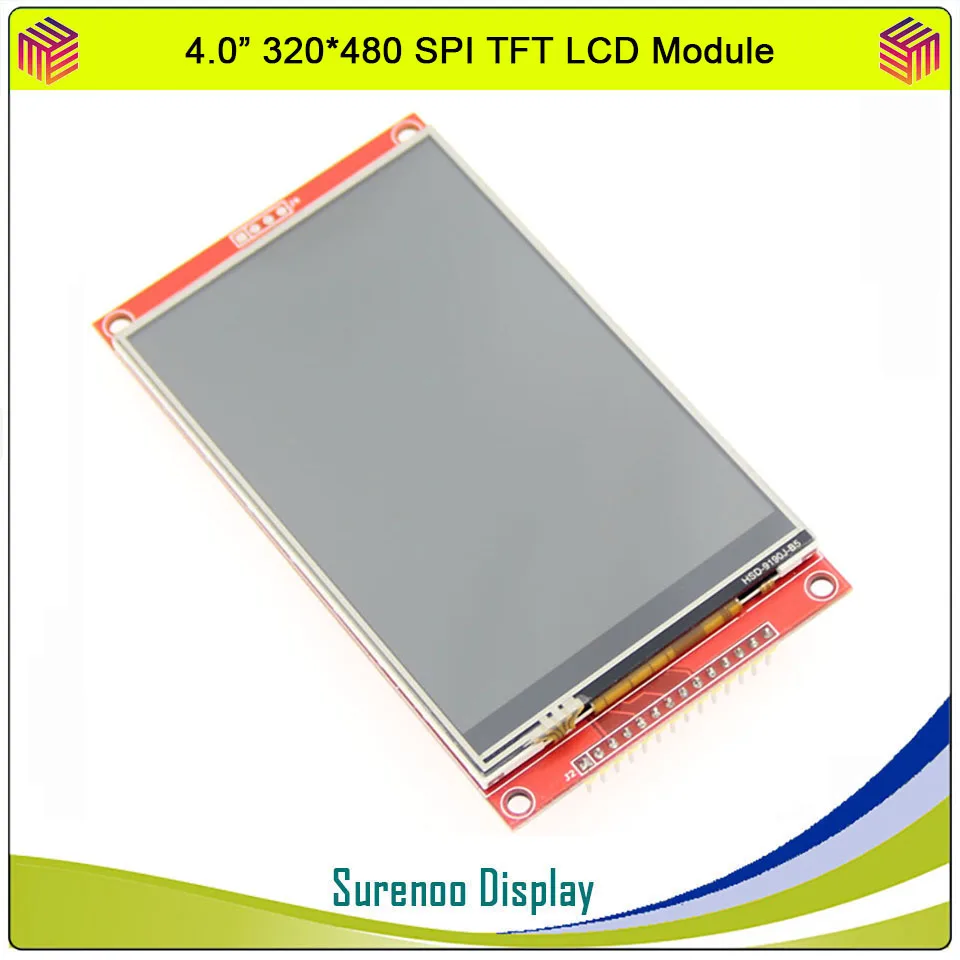

4,0 "дюймовый 480*320 MCU SPI последовательный TFT ЖК-модуль дисплей экран с сенсорной панелью встроенный драйвер ST7796S
SURENOO Official Store - Надежность 98.25%
Более 2786 подписчиков, дата открытия магазина 11.05.2010
- Положительные оценки: 99% (1070)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 98%
Последнее обновление: 06.06.2022

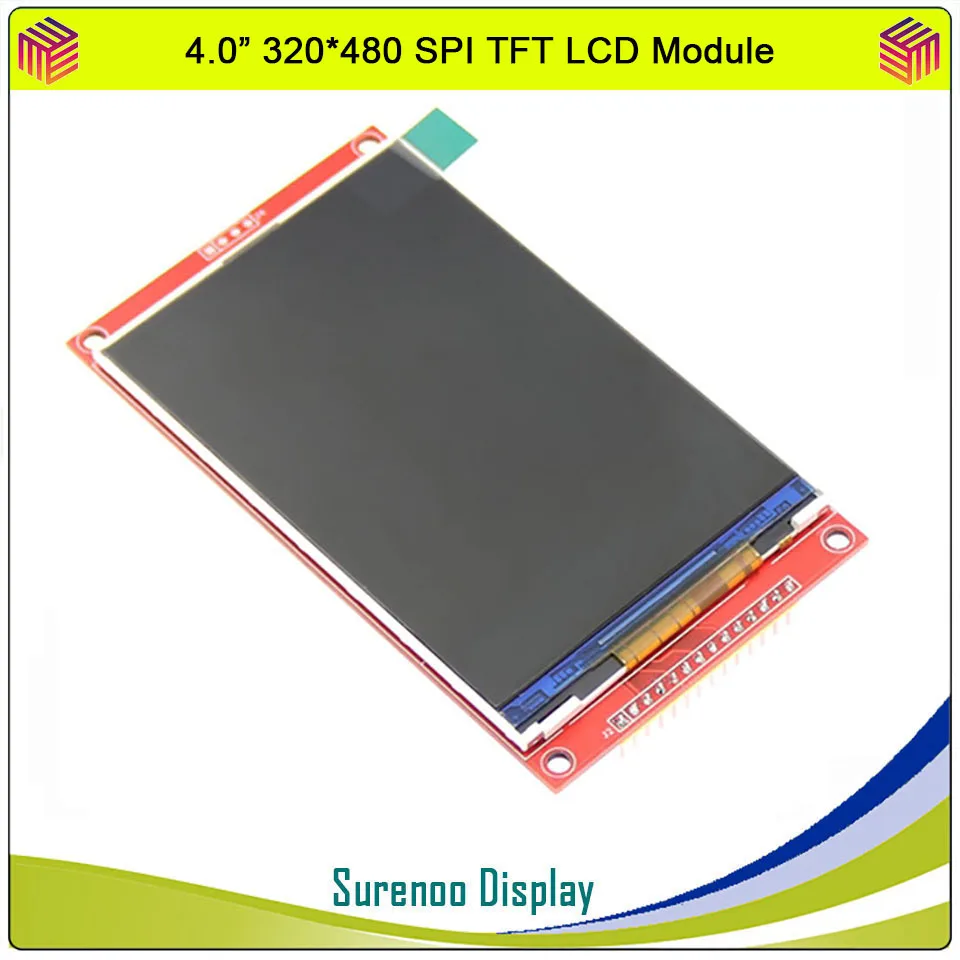

4,0 "320*480 ST7796S SPI TFT LCD модуль
> 1. Общая информация
4,0-дюймовый цветной экран, поддержка 65 к цветной сенсорный экран дисплея, дисплей насыщенного цвета
Разрешение 480X320, Опциональная Сенсорная функция
С помощью последовательной шины SPI требуется всего несколько IOs, чтобы осветить дисплей

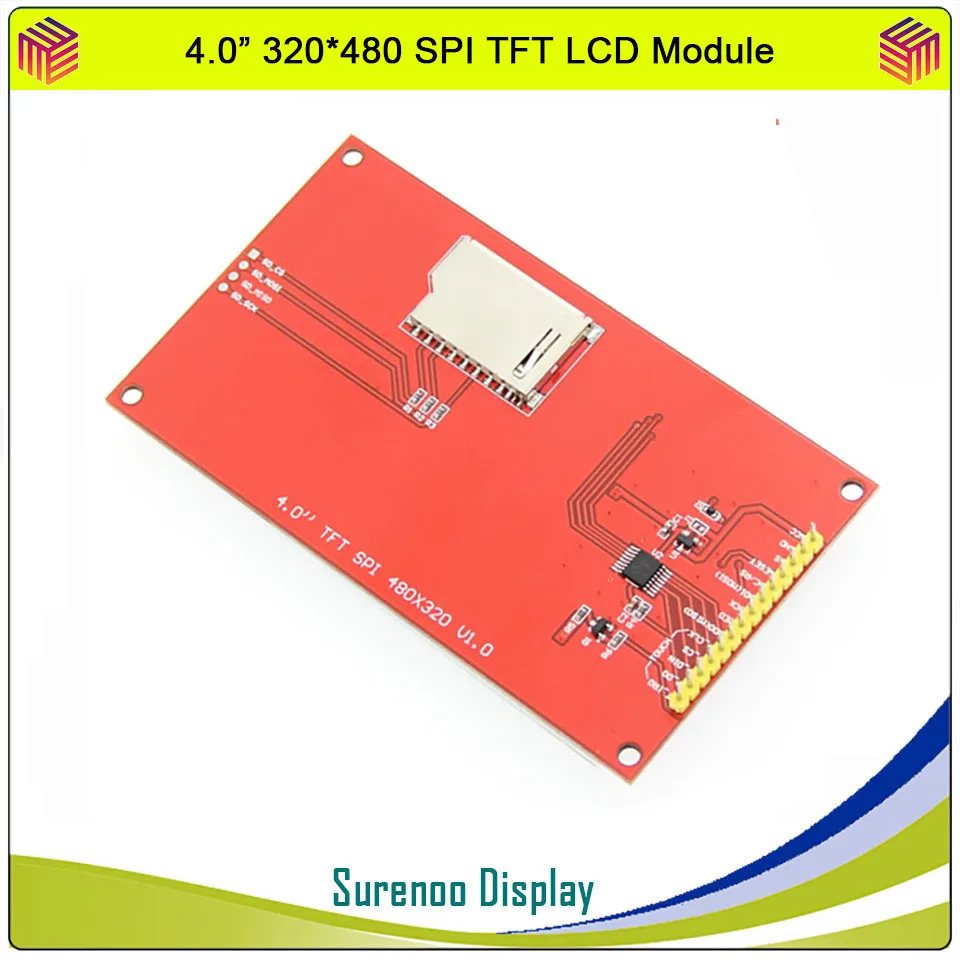

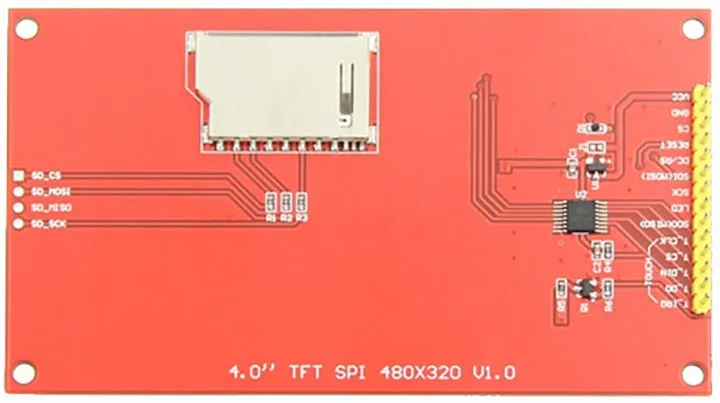

Легко расширить эксперимент со слотом для sd-карты
Предоставить богатый образец программы
Стандарты военного процесса, долгосрочная стабильная работа
Обеспечить техническую поддержку базового драйвера
> 2. Параметры дисплея
Название
Параметр
Цвет дисплея
RGB 65K цвет
SKU

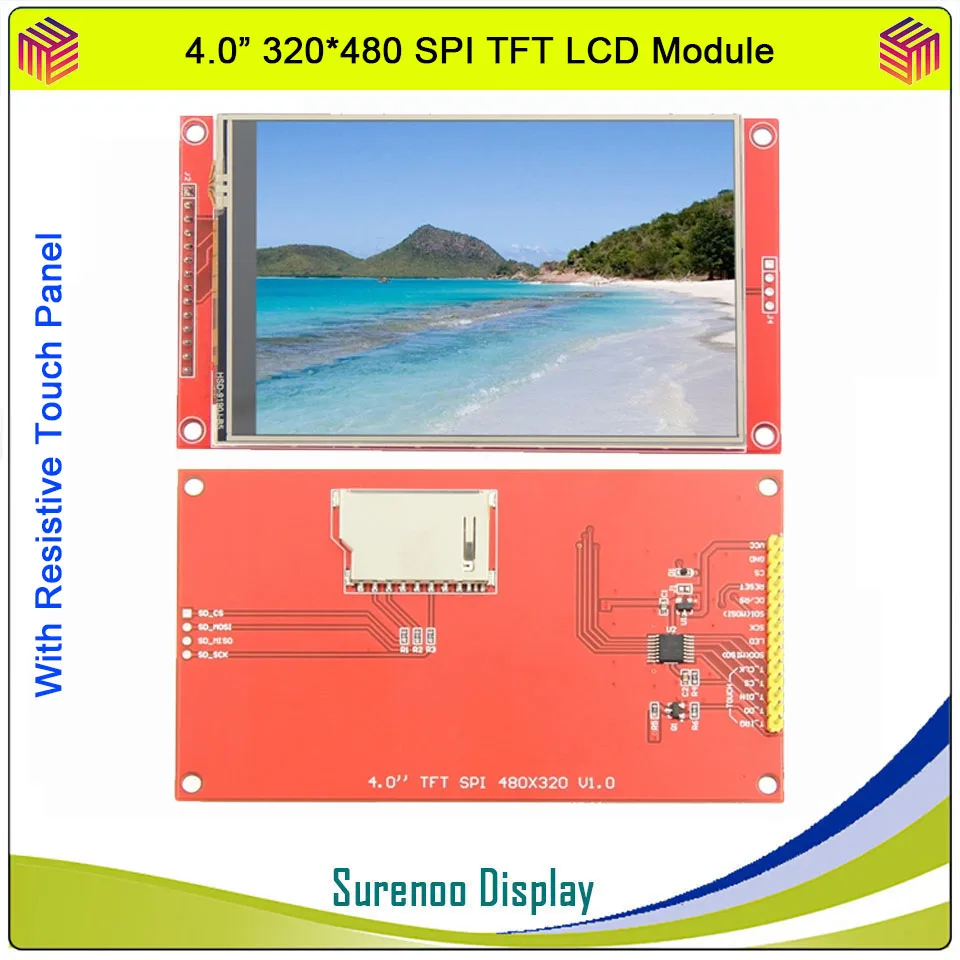

RTP (с сенсорной панелью): MSP4021

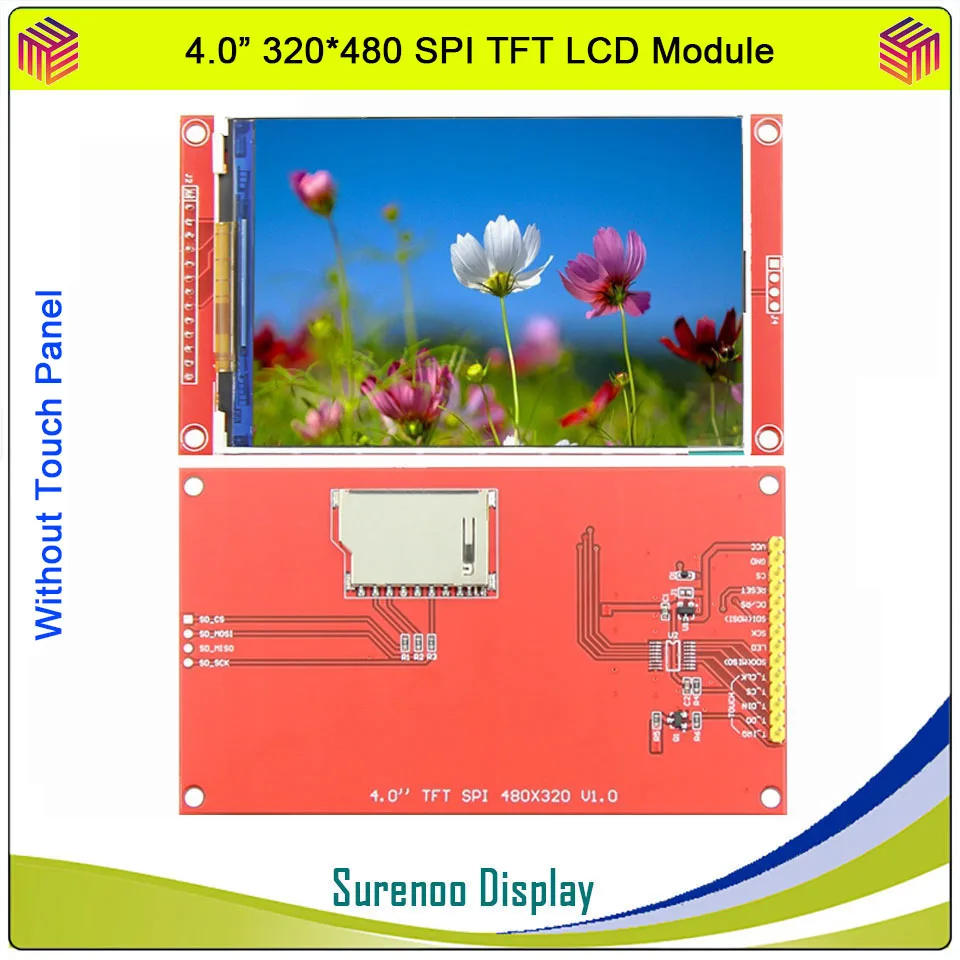

NTP (без сенсорной панели): MSP4020
Размер экрана
4,0 (дюйм)
Тип
TFT/TN
Драйвер IC
ST7796S
Разрешение
320*480 (пиксель)
Интерфейс модуля
4-провод SPI интерфейс
Активная область (зона АА)
55,68x83,52 (мм)
Размер модуля PCB
61,74x108,04 (мм)
Рабочая температура
-20 ℃ ~ 70 ℃
Температура хранения
-30 ℃ ~ 80 ℃
VCC напряжение питания
3,3 V ~ 5V
Логическое напряжение порта IO
3,3 V(TTL)
Энергопотребление
Около 90 мА

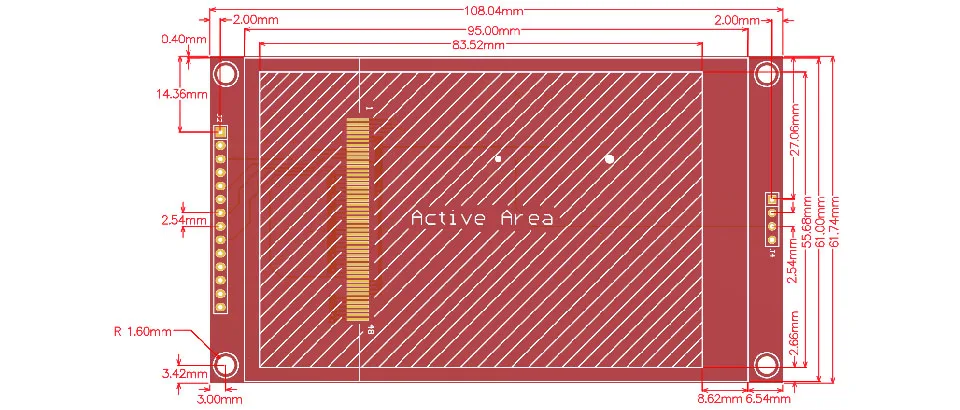

> 3. Внешние размеры

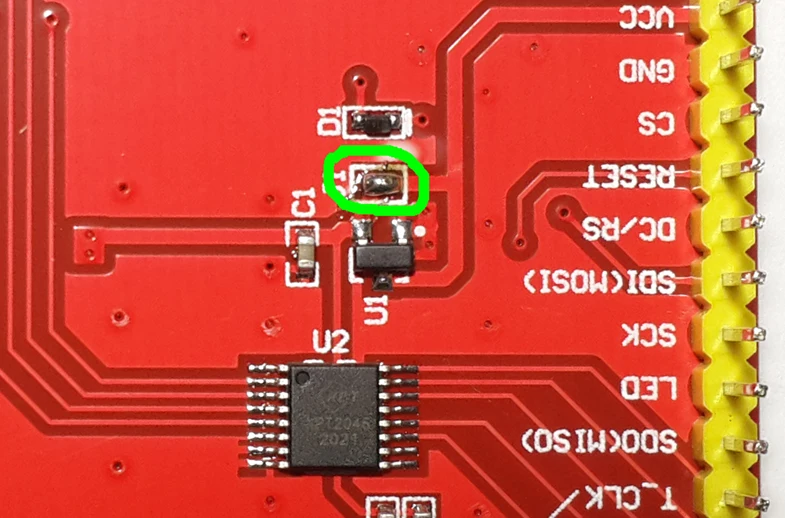

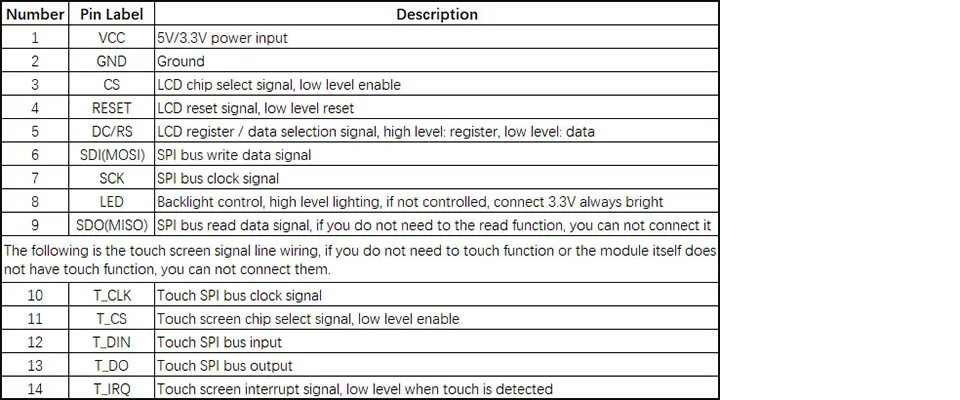

> 4. Определение интерфейса
> 5. Загрузка спецификации
5,1Surenoo SPT TFT ЖК-модуль руководство по выбору
5,2 4,0 "320*480 SPI TFT LCD модуль:SSP0400A-320480

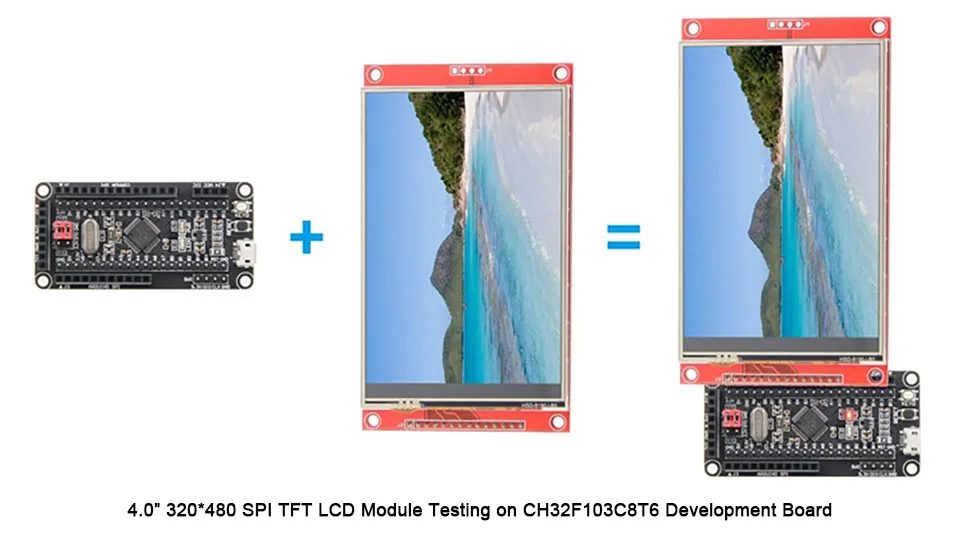

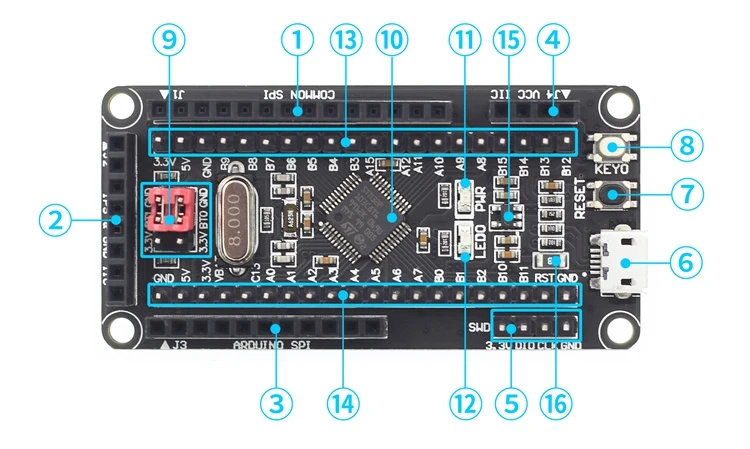

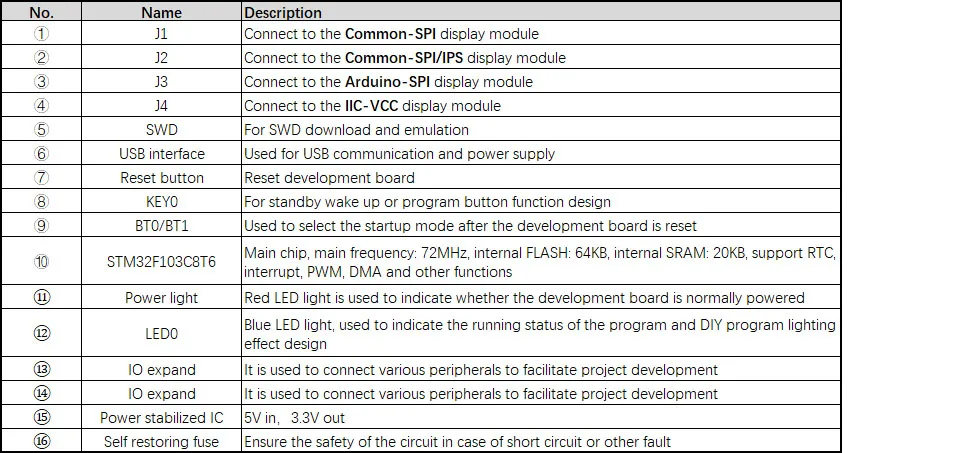

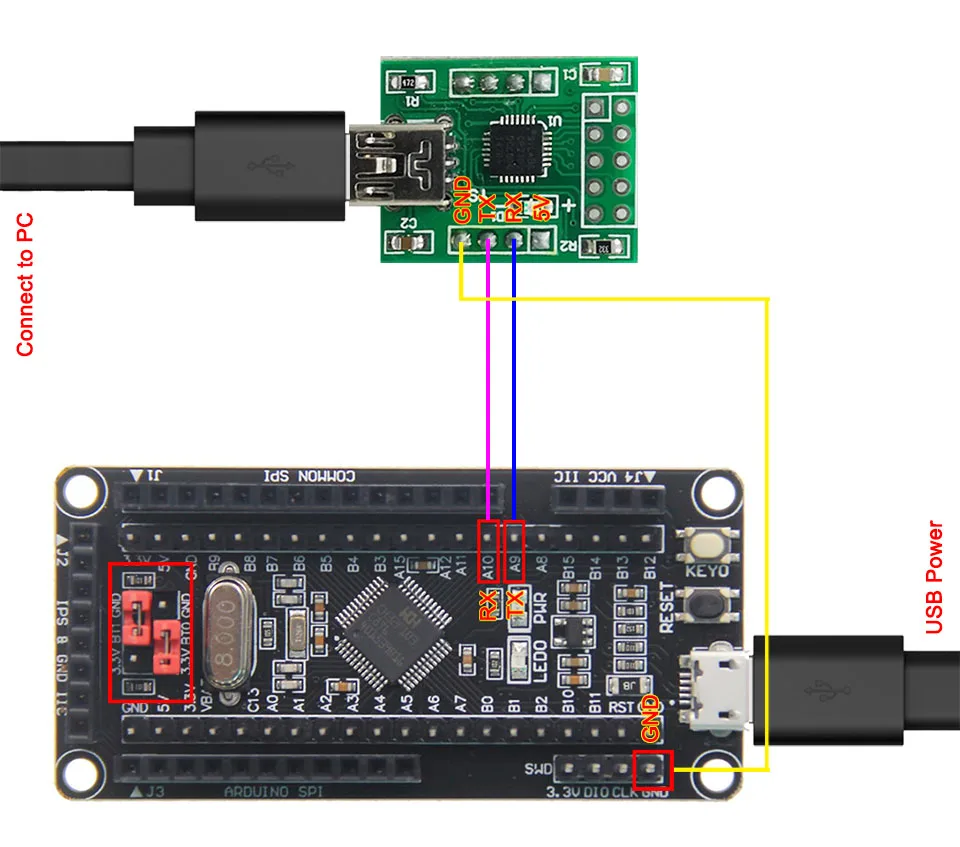

> 6. CH32F103C8T6 минимальная системная плата(Не включая посылка, нужно покупать отдельно)
CPU: CH32F103C8T6 (STM32F103C8T6), основная частота: 72 МГц, внутренняя вспышка: 64 КБ, внутренняя SRAM: 20 КБ
Маленький и нежный внешний вид, удобный для различных проектов DIY
Поддержка SWD и серийной загрузки, легко отлаживать
Поддержка интерфейса SPI и модуля дисплея IIC
Расширенный порт GPIO для легкого подключения к различным периферийным устройствам
Богатые ресурсы развития, легко научиться, легко начать
> 7. Упаковочный лист(В зависимости от выбранного вами варианта)
