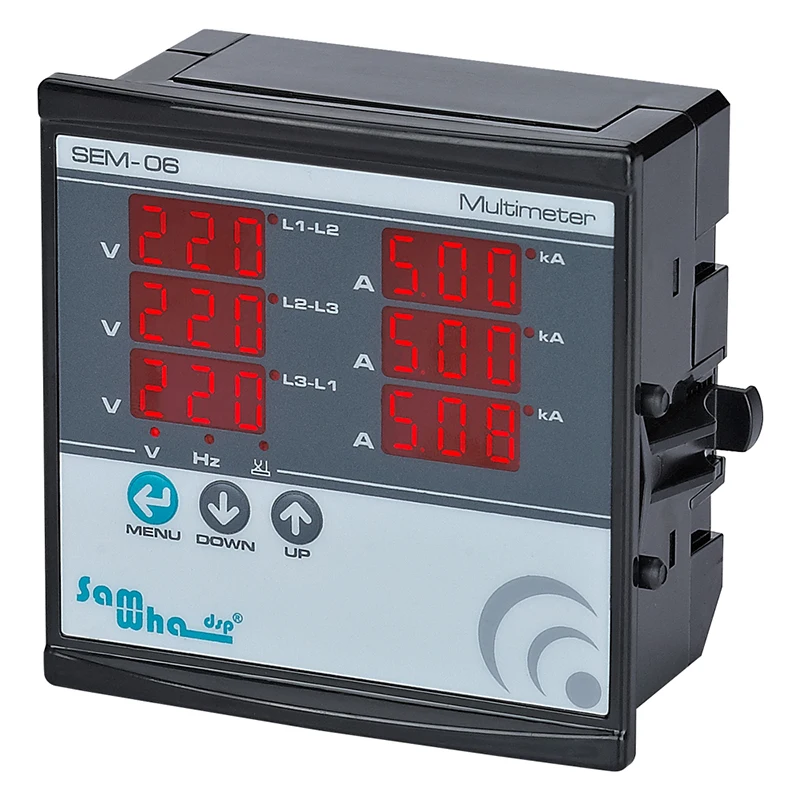

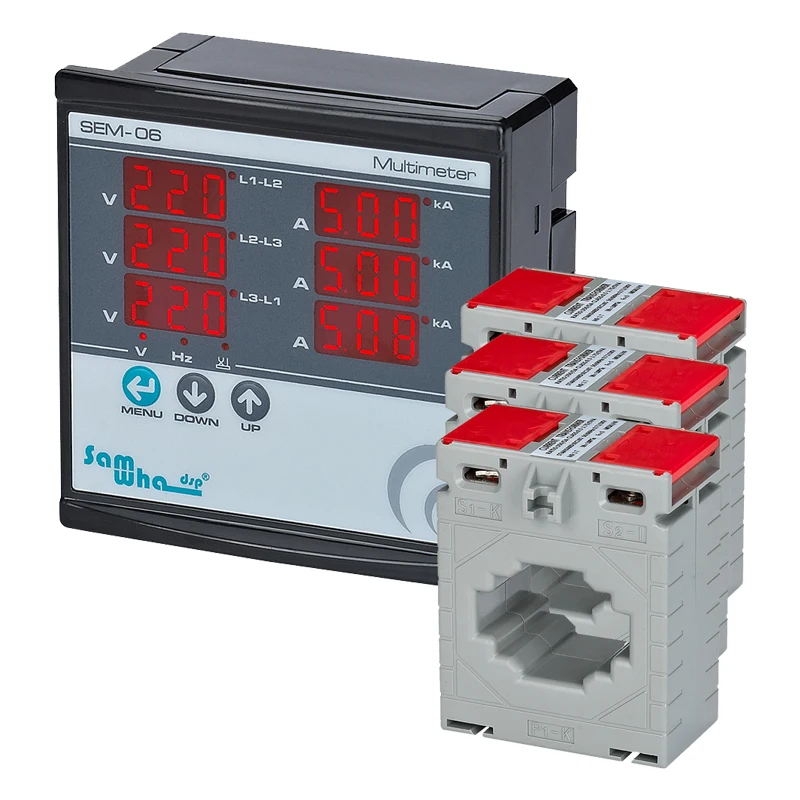

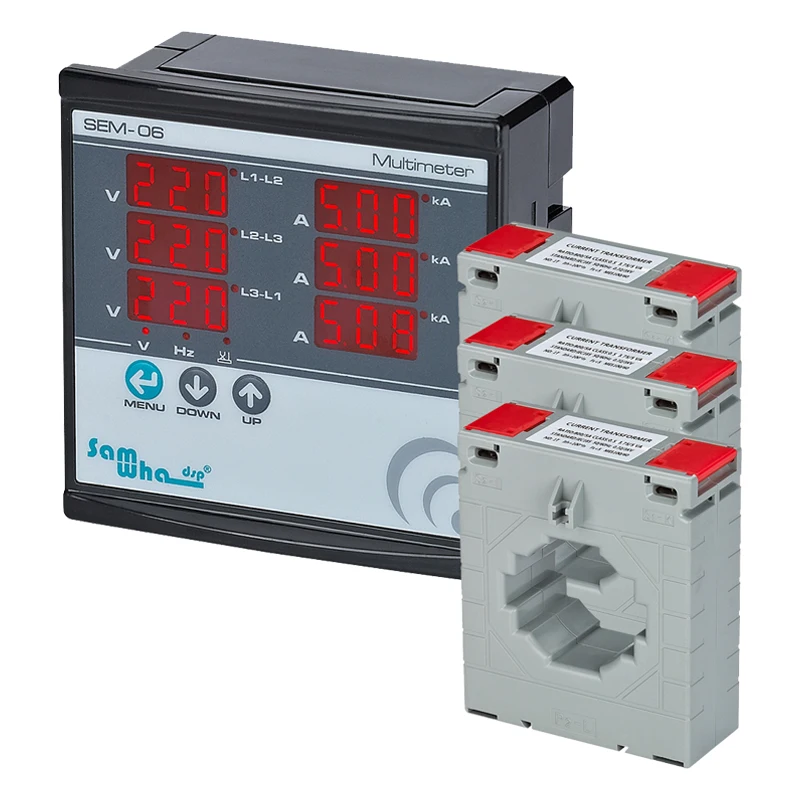

Цифровой мультиметр Samwha-Dsp SEM-06, трехфазный (L-L),(L-N), ампер, частота, индикатор последовательности фаз, измеритель панели 12 в 1

Общие

Мультиметр SEM-06 предназначен для отображения 3-фазного тока, напряжения и частоты.

Использование и принцип работы

Сделайте соединения согласно схеме. Подключите трансформаторы тока перед электрическими зарядками для подключения к системе.Трансформаторы тока не чувствуют напряжения, которые подключены перед ними. Нанесите на входы тока максимум 5 А. Нажмите кнопку меню, как только энергия отдается устройству. Пожалуйста, введите текущее значение, которое вы используете, нажав кнопки вверх-вниз, чтобы сохранить его, нажмите кнопку меню еще раз. Если значение трансформатора тока превышает 1000/5, убедитесь, что вы видите светодиоды kA.При нормальных рабочих обстоятельствах, когда текущее значение составляет более А, светодиод ка, принадлежащий этой фазе, загорается. Вы можете наблюдать текущие значения в системе через вторую группу дисплеев в правой части экрана.Вы можете видеть частоту между фазой и фазой, фазой и нейтральной в первой группе отображения. Когда показаны значения напряжения (в), включается светодиод. При нажатии кнопки вверх можно увидеть диапазон фазы. При отображении значений фазы вы можете видеть светодиоды на фазе. При нажатии кнопок theup вы можете увидеть значение частоты и загорится светодиод Гц.Последовательность фаз: если последовательность фаз обратная, вы можете увидеть (X) светодиод попадает, который происходит в первой группе дисплея.

Обслуживание

Выключите устройство и отпустите его. Очистите багажник устройства тампоном. Не используйте проводник или химикаты, которые могут повредить устройство.Убедитесь, что устройство работает после очистки.

Предупреждения

Пожалуйста, используйте устройство в соответствии с руководством.Не используйте устройство во влажном состоянии.Включите переключатель и автоматический выключатель в сборку.Поместите переключатель и автоматический выключатель рядом с устройством, оператор можетЛегко добраться.Отметьте переключатель и автоматический выключатель как отпускающее соединение для устройства.

Характеристики

Рабочее напряжение (Un)....... : 140 в-270 В переменного токаРабочая частота .......... : 50/60 Гц.Рабочая мощность .................. : <6ваРабочая температура ..... : -20 °C ..... + 55 °CДиапазон измерения напряжения ..... : 1 В-500 В переменного токаДиапазон измерения .......... : 5/5A - 9995/5A(100mA-5A)Точность измерения ..... : ± % 1Дисплей ......................: (3 цифры) 6 дисплеев + 9 светодиодовТип соединения. : Вставной терминалДиаметр кабеля .................... : 1,5 мм ²Вес. : Макс. 325гр.Размеры отверстий панели ................... : 91x91 ммМонтаж .............................. : Передняя панельРабочая высота ............. : <2000 метра
