5,5 "A8 Автомобильный HUD Дисплей OBD2 HUD Автомобильный светодиодный проектор на ветровое стекло OBD сканер скорости топлива Предупреждение сигнал тревоги данные диагностический инструмент

Обзор

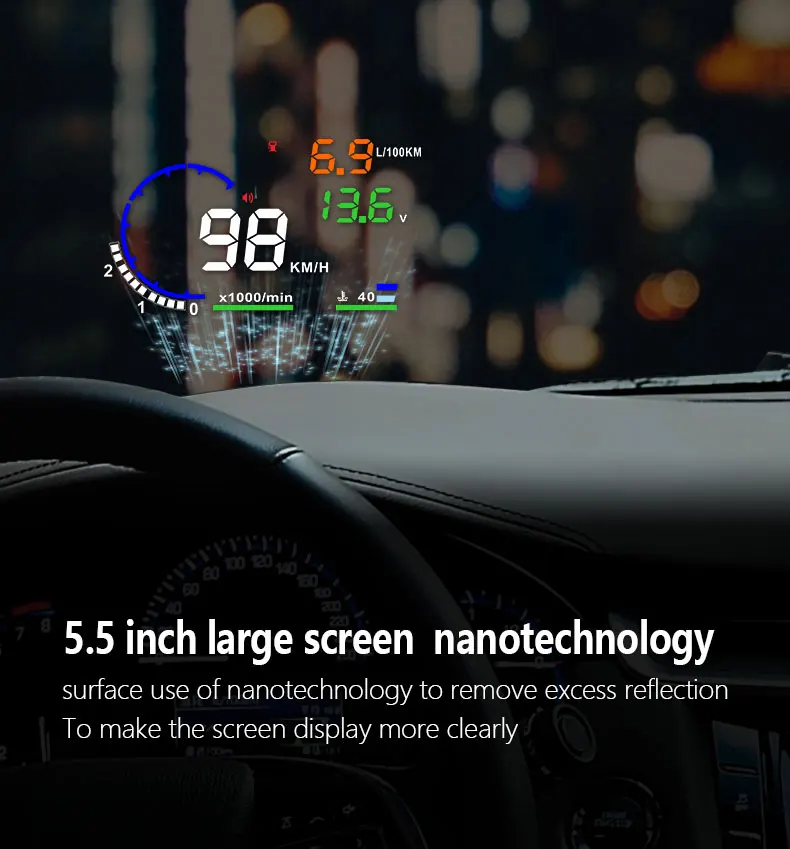

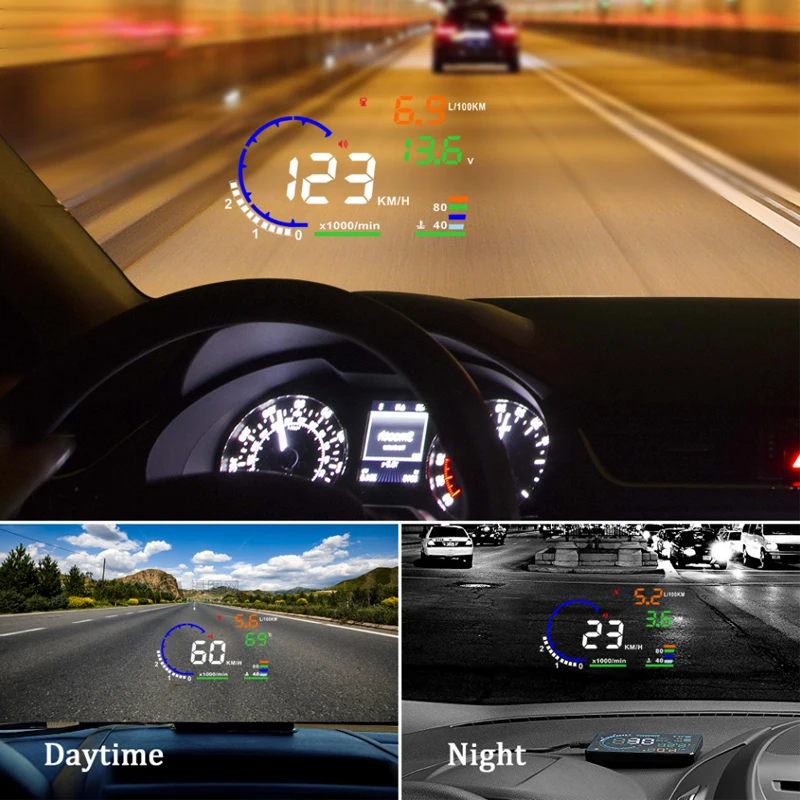

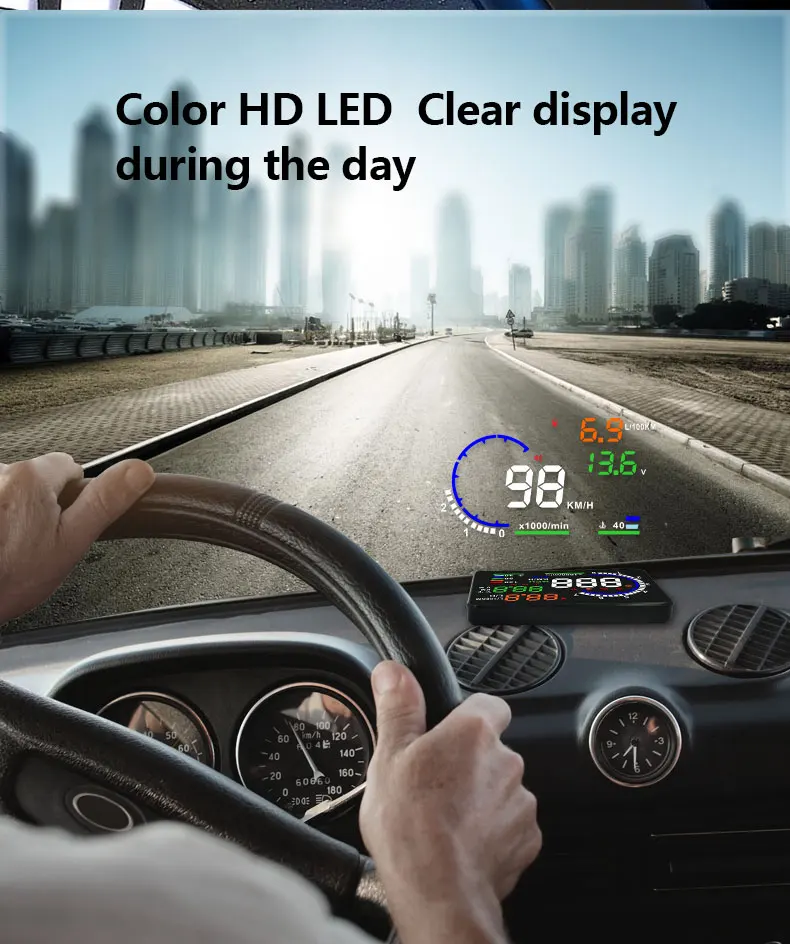

HUD короткий для отображения головы. он отображает данные вождения на лобовом стекле, такие как скорость, об/мин, расход топлива, температура воды, напряжение на переднем стекле автомобиля; избегая проблем с водителями из-за наблюдения за прибором во время вождения. водители могут мгновенно считывать информацию о вождении и всегда могут держать лучшее состояние на пути с HUD.

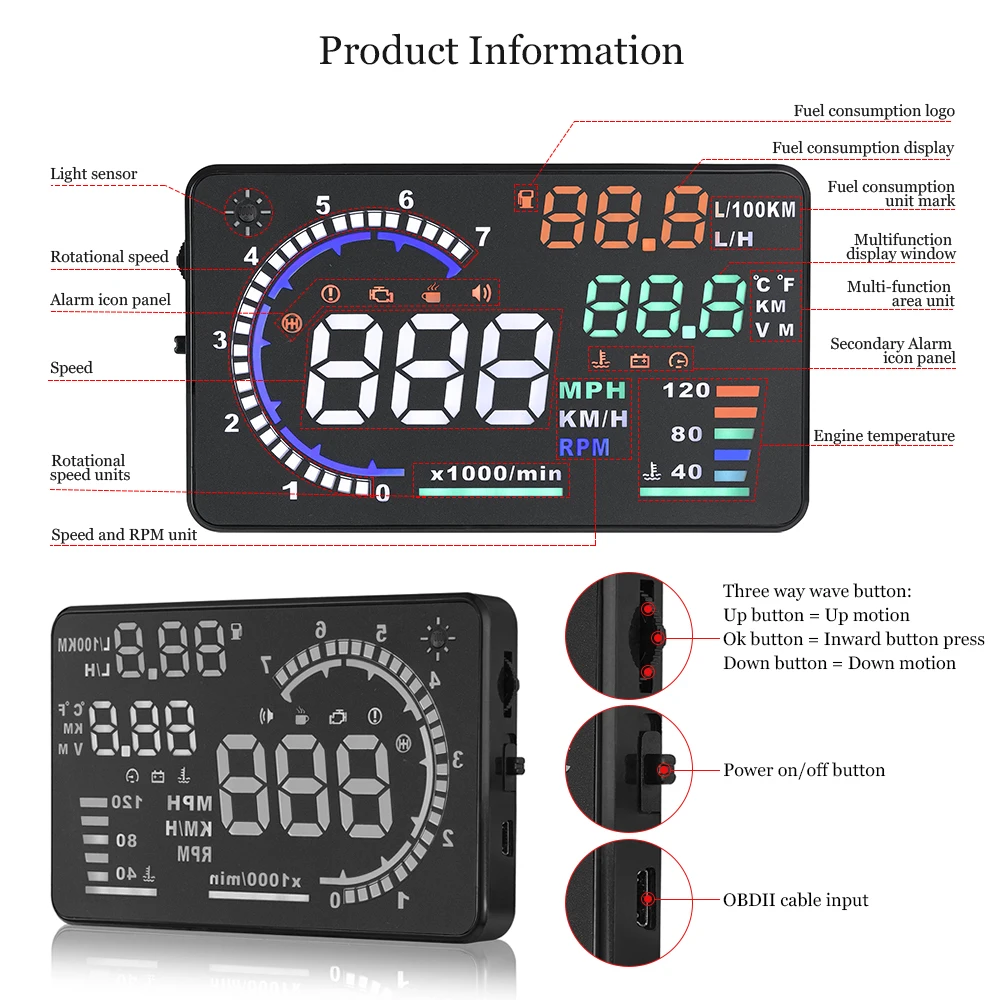

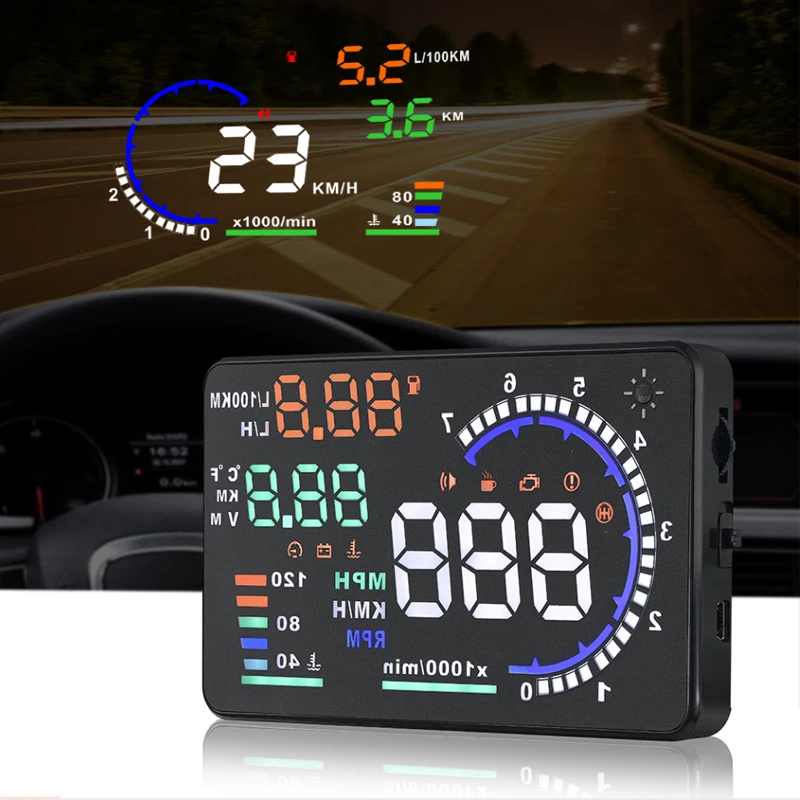

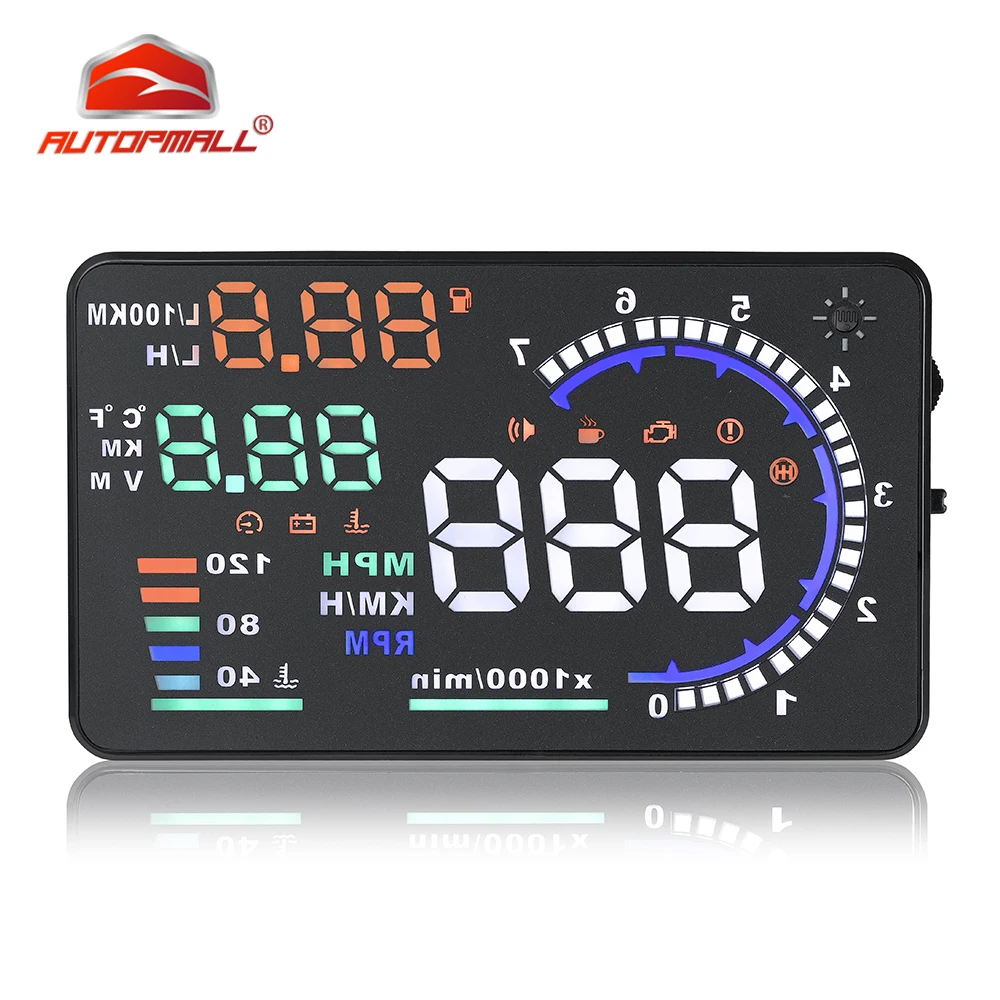

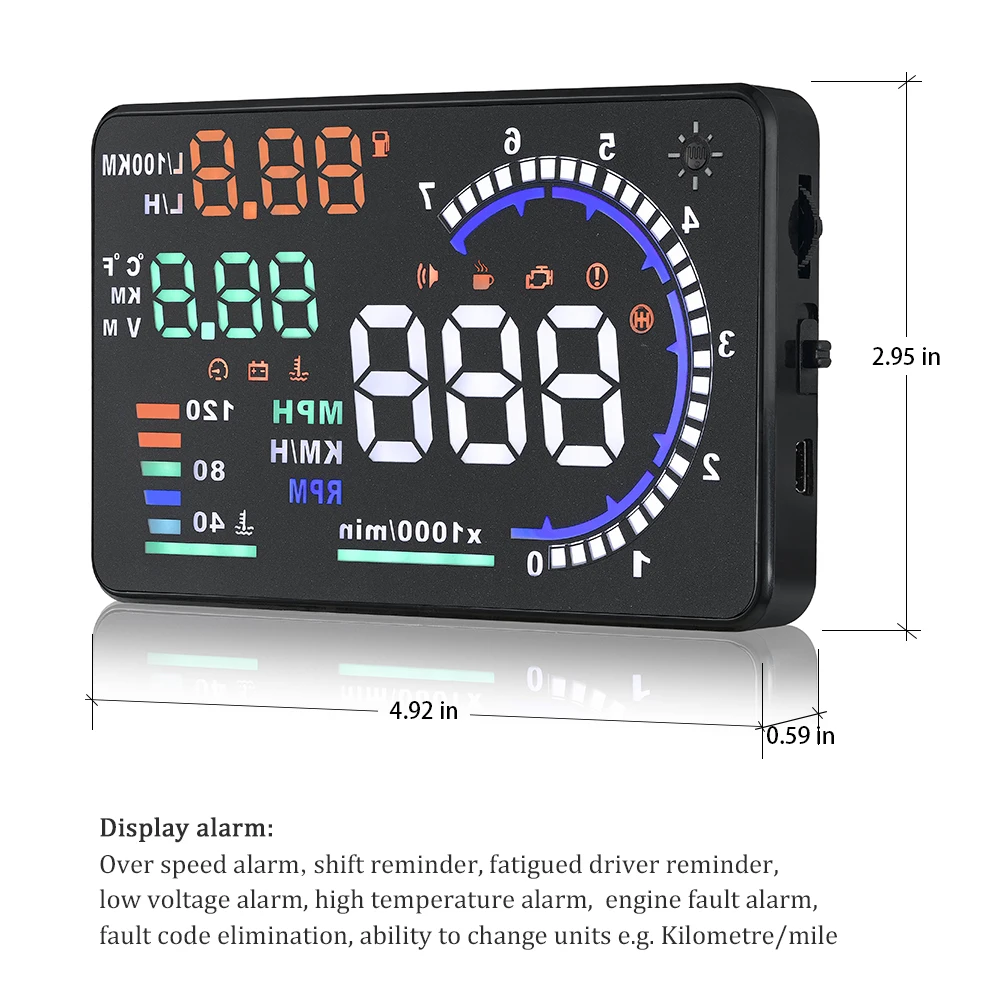

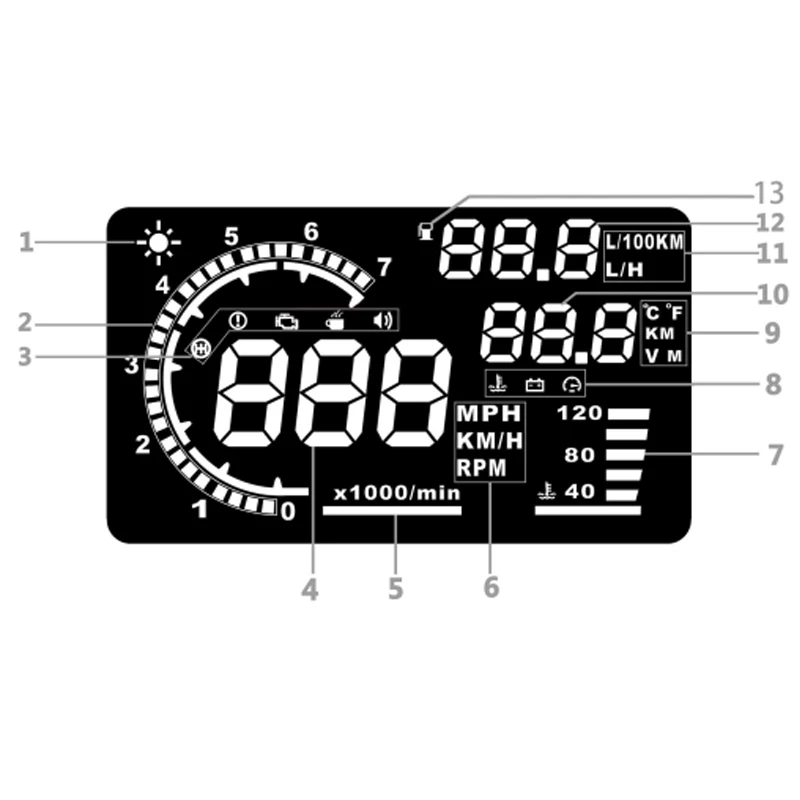

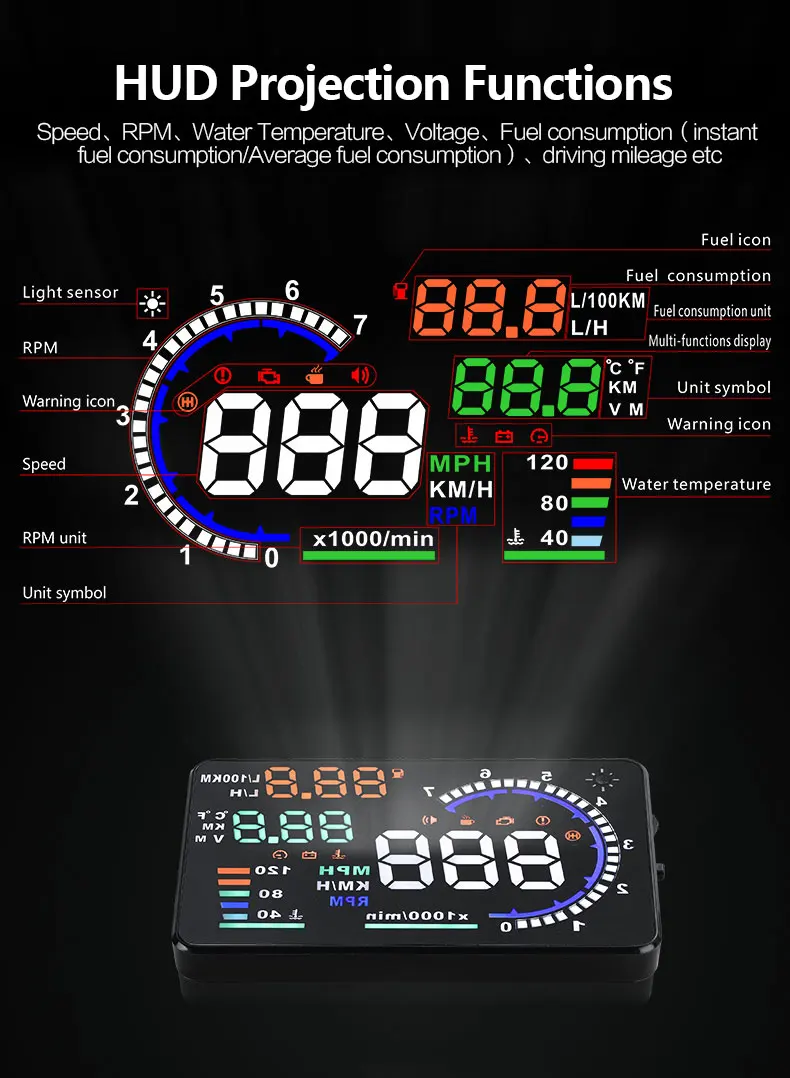

Hud Дисплей функция

1. Светильник: Автоматическая регулировка яркости в зависимости от окружающей среды

2. Скорость вращения (об/мин): скорость вращения двигателя.

3. Панель значка будильника: слева направо & rarr; напоминание о смене, сигнал о превышении скорости, неисправность двигателя, напоминание об утомлении водителя, зуммер.

4. Скорость: скорость вождения

5. Единицы Скорости вращения: Единицы Скорости вращения

6. Единица измерения: км/ч = километры/час, MPH = километры/час, об/мин = вращения в минуту

7. Температура воды: Отображение температуры бака автомобиля

8. Дополнительная панель значка сигнализации: слева направо & rarr; высокая температура воды, сигнализация напряжения батареи, сигнализация о превышении скорости

9. Единица измерения: градусы (Цельсия ℃ или Фаренгейт °F), км = километры,

V = напряжение, M = Miles

10. Многофункциональный дисплей: напряжение, пробег, температура воды.

11. Единица расхода топлива: л/100 км = литр/100 км, л/ч = литр/час

12. Расход топлива данные

13. Расход топлива значок

Устранение неполадок

1. Экран без дисплея и без питания

Запуск двигателя автомобиля; Проверьте, плотно ли БД кабель линии; пожалуйста, потяните кабели БД больше раз, чтобы обеспечить; Проверьте, включается ли выключатель питания HUD. Если все еще нет дисплея, пожалуйста, смените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если это не хорошо, пожалуйста, отремонтируйте его и повторите попытку.

2. При включении HUD, HUD показывает только Напряжение автомобиля и автоматически выключается через несколько секунд вождения.

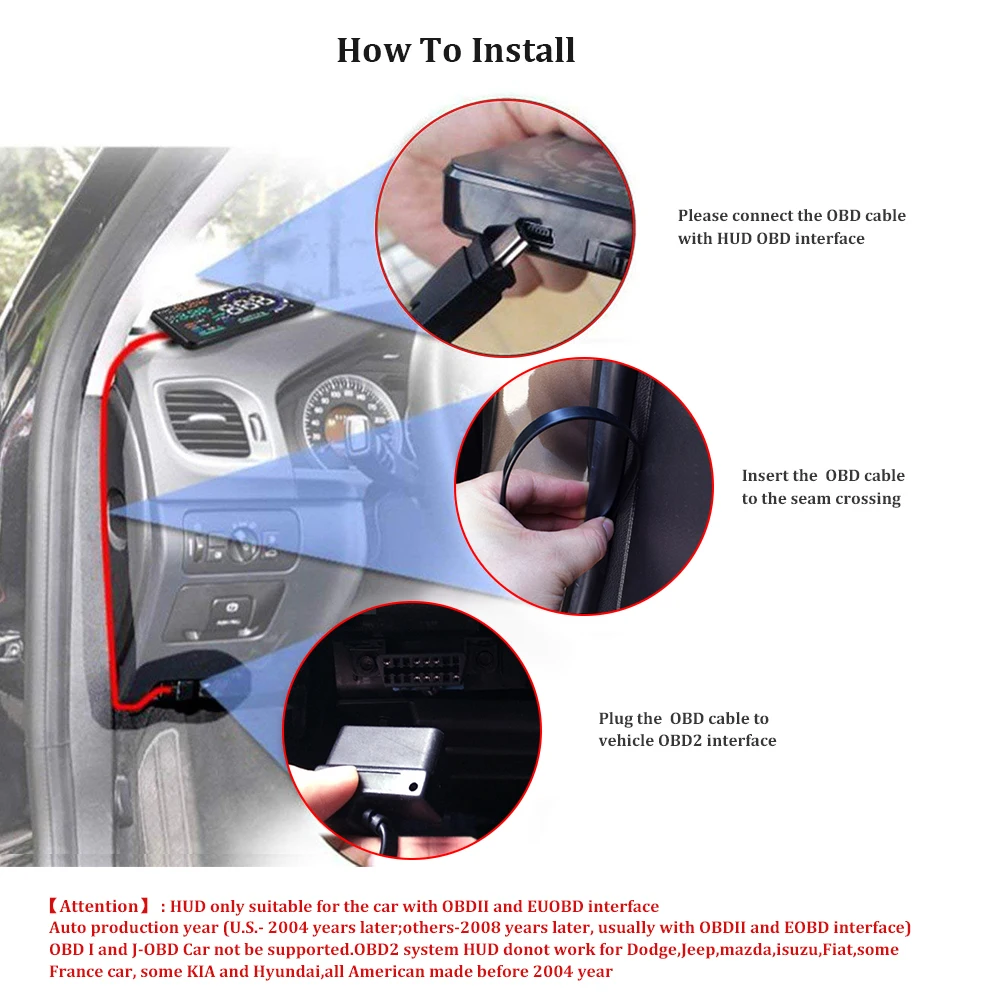

HUD доступен только для автомобилей с OBD2 и EU-OBD соглашение (Европейский регион: после 2003 лет, другой регион: после 2007 лет)

Продукты HUD не поддерживают протокол JOBD и OBDI.

3. Машина застревает или застревает во время вождения

(1) Пожалуйста, проверьте интерфейс OBD, если подключено другое устройство (одна точка и две линии, позиционер, контроль давления в шинах, откидное окно блокировки, ELM27 и т. д.)

(2) модифицированные и модифицированные автомобили (навигация Центрального управления, электронный ускоритель дроссельной заслонки, круиз с фиксированной скоростью, компьютерная система была почищена, запуск одной кнопкой, вход без ключа, удаленный запуск) вызовут аварию

Удалите другие OBD устройства и сделайте сброс до заводских настроек.

4. Не видно, когда HUD под солнечным светом, и с двойным отражением.

Этот продукт отражает данные вождения автомобиля на лобовом стекле. Поскольку лобовое стекло Двухслойное, на дисплее будет небольшое привидение. В зависимости от стекла автомобиля, изображение призрака отличается. Если трудно читать данные, вы можете использовать светоотражающую пленку, прикрепленную к этому изделию.

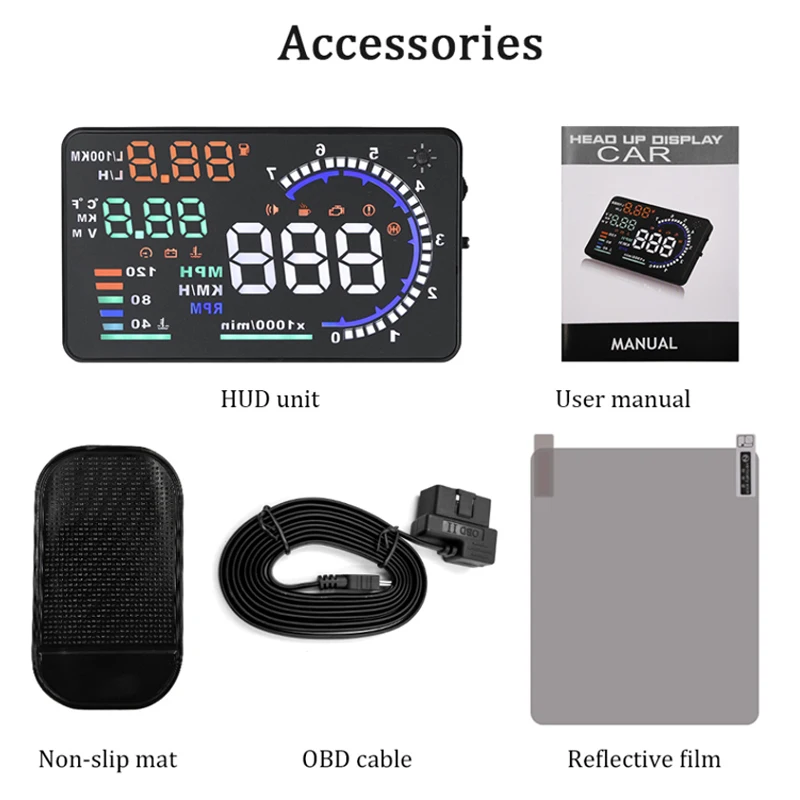

Проверьте, порвана ли защитная пленка HUD host, и, пожалуйста, приложите отражающую пленку в подарочной коробке, соответствующей ветровому стеклу.

При условии с питанием, вертикальное нажатие волновой кнопки 5 секунд, чтобы войти в меню, короткое нажатие 8 раз в меню 8, потяните вниз кнопку настройки к параметру 2, и вертикальное нажатие 5 секунд, чтобы сохранить.

5.Неточными Скорость

Когда HUD включен, вертикально нажмите кнопку настройки 5 секунд, чтобы войти в опции меню, здесь опция меню Показывает 0, по умолчанию показывает 107, кнопка вверх или вниз, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не покажет правильный. после регулировки Вертикальное нажатие в течение 5 секунд, чтобы сохранить его. (пример: если приборная панель показывает 100, а HUD показывает 104, то измените значение по умолчанию HUD с 107 на 104)

6. Неточный расход топлива

Устройство для расхода топлива составляет л/100 км, дисплей HUD-это один расход топлива для вождения, в то время как дисплей автомобиля интегрирован средний расход топлива для вождения, так что это нормально, если есть разница.

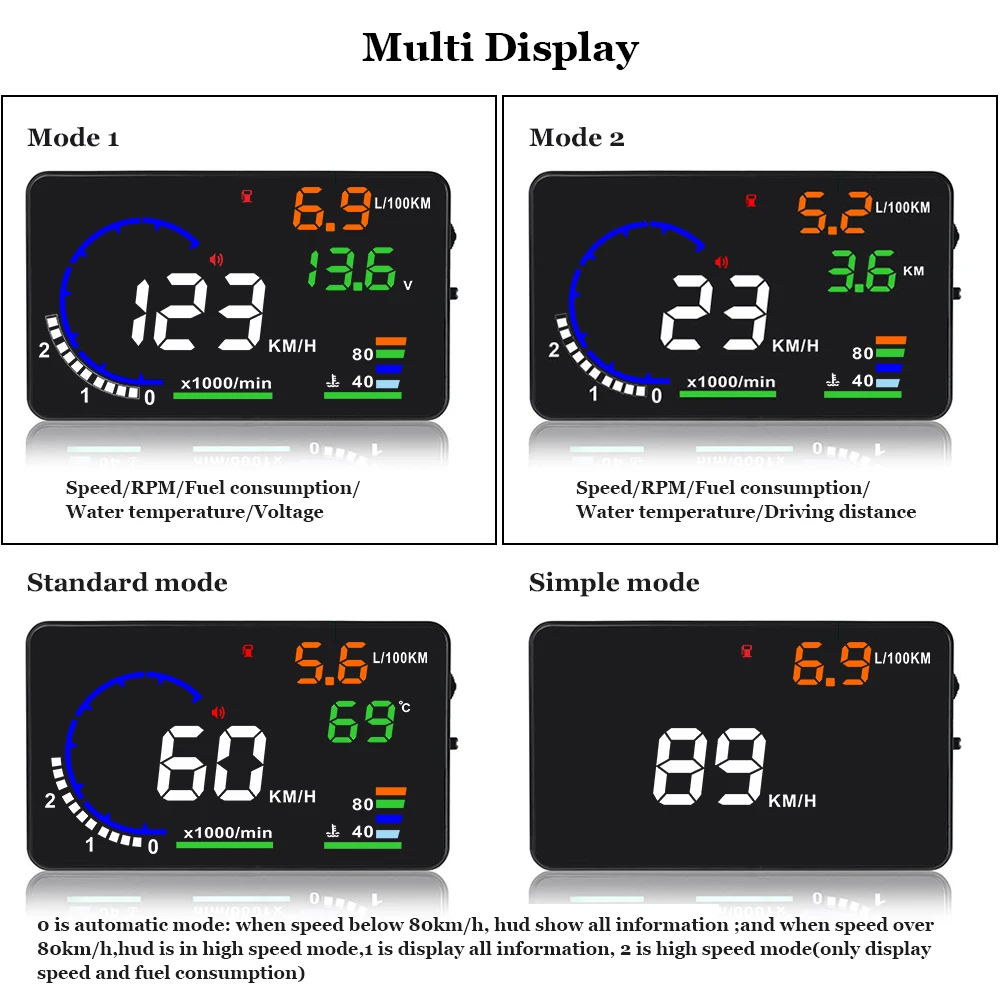

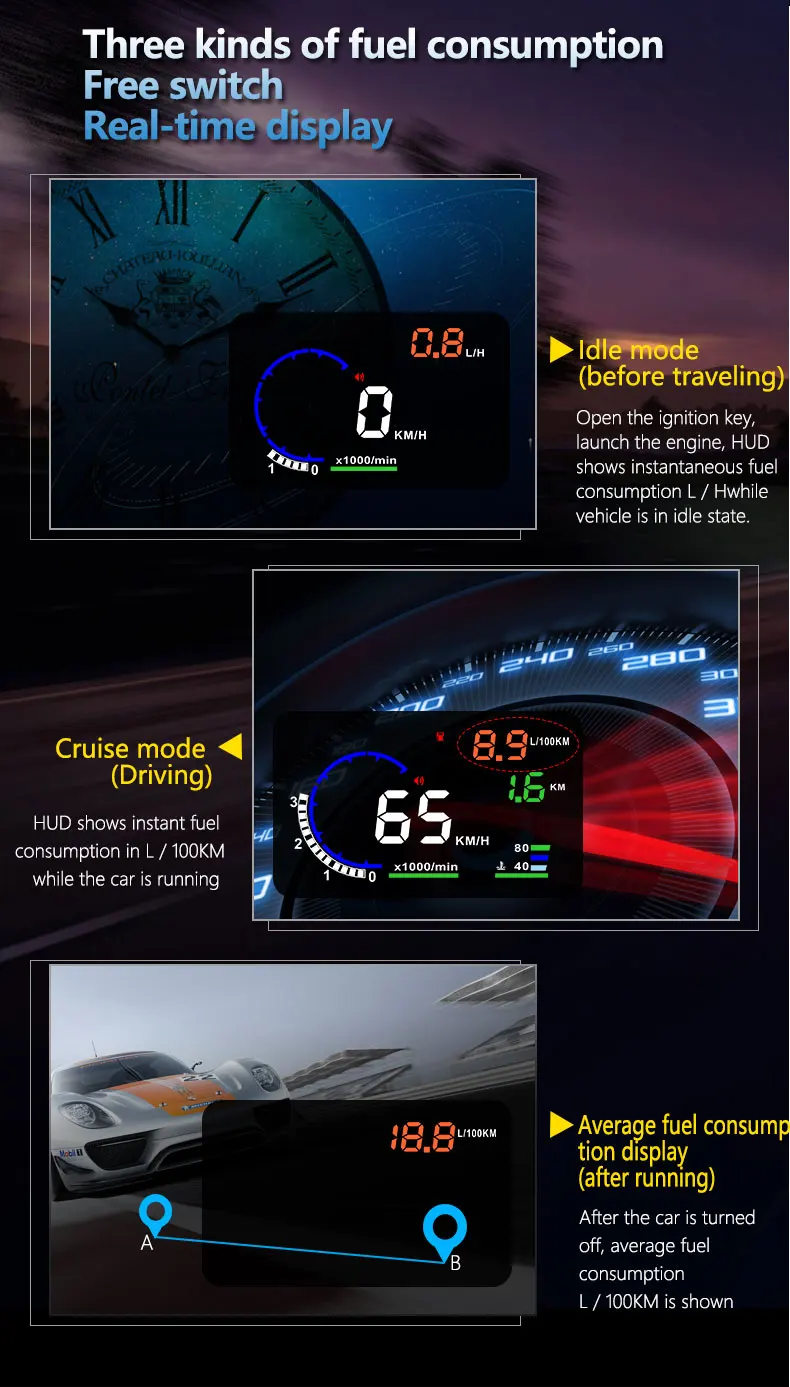

Дисплей HUD три вида расхода топлива

A. Режим холостого хода: HUD отображает мгновенный расход топлива в час (л/ч), это означает, что HUD может понять, сколько масла потребляется автомобиль после запуска двигателя в течение одного часа

B. Режим вождения: HUD отображает мгновенный расход топлива 100 км

C. Финишное Вождение: дисплей HUD-средний расход топлива 100 км, при выключении автомобиля, HUD автоматически выключится через 10 с

При условии с питанием, вертикальное нажатие кнопки волны 5 секунд для входа в меню, Показать нажмите в 14 раз, чтобы найти меню 14, значение по умолчанию составляет 16 (означает, что излучение составляет 1.6L), вверх или вниз волновой кнопки, чтобы увеличить или уменьшить значение в соответствии с различием с вашего автомобиля излучения, пока он не покажет правильный. вертикальное нажатие в течение 5 секунд для сохранения и выхода.

Или найти меню 2, параметр показывает 100, вверх или вниз для регулировки.

7. Оповещение о превышении скорости

HUD по умолчанию превышение скорости сигнализации составляет 150, его можно отрегулировать.

При условии с питанием, вертикальное нажатие в волновой кнопке 5 секунд, чтобы войти в меню, короткое нажатие 6 раз в меню 6, параметр 150, здесь 150 означает, что когда скорость вождения достигает 150, HUD даст сигнал о превышении скорости, вверх или вниз волновой кнопки, чтобы увеличить или уменьшить значение. вертикальное нажатие в течение 5 секунд, чтобы сохранить после регулировки.

8.Старт/стоп автомобили установка

Вертикальный короткий нажмите кнопку волны 5 секунд, чтобы войти в настройки меню, вертикальный короткий нажмите 7 раз в меню 7, значение по умолчанию 1, вверх или вниз волновой кнопки для регулировки значения по умолчанию до 3 (3 для переключателя управления напряжением для запуска-остановки автомобиля), Вертикальное нажатие в течение 5 секунд для сохранения и выхода.

9. Перезапуск После выключения, перезапуска сканирования автомобиляПротокол

Вертикальное нажатие в течение 5 секунд для входа в настройки меню, короткое нажатие 15 раз для меню 15, значение по умолчанию составляет 132, вверх или вниз для настройки значения по умолчанию до 135, вертикальное нажатие в течение 5 секунд для сохранения и выхода.

10. HUD не может быть автоматически выключен

(1) после того, как автомобиль выключен, HUD выключен, но повторно запускается: Проверьте напряжение HUD. Если напряжение находится в пределах 130-135, отрегулируйте значение меню 15 по умолчанию до 136-137, затем сохраните и выйдите.

(2) после выключения автомобиля HUD застревает со скоростью. Установите значение меню 7 по умолчанию от 1 до 3. Затем сохраните и выходите. Если его все еще нельзя выключить, установите в меню 15 Значение 136.
