Последнее обновление: 22.09.2024
Описание:

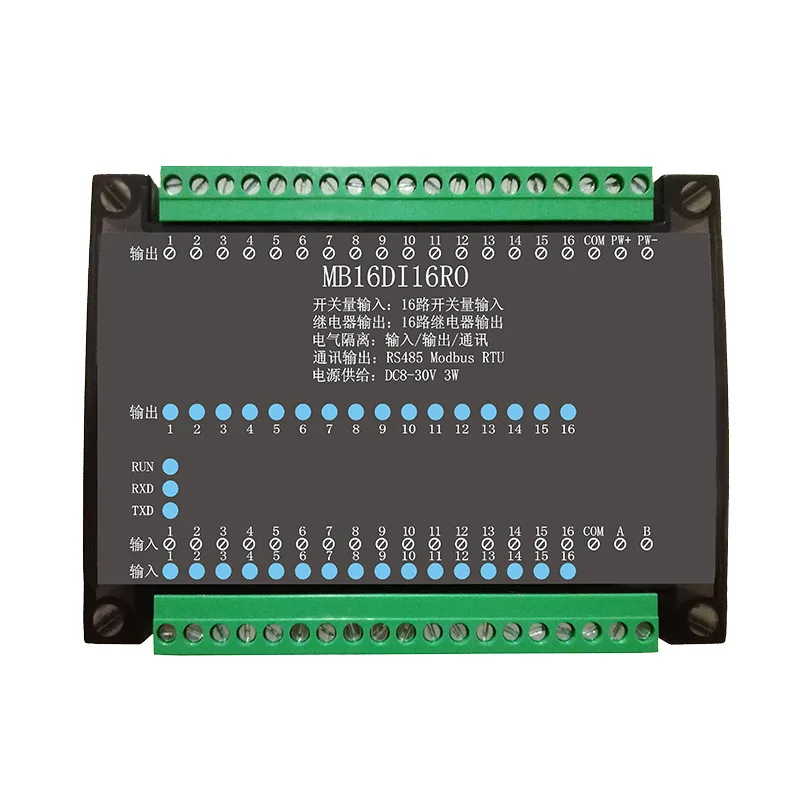

Этот модуль представляет собой 16 дорожных цифровых изолированных входов, 16 дорожных релейных изолированных выходных модулей через изолированный выход интерфейса RS485. Модуль использует стандартную связь Modbus RTU, может быть непосредственно адаптирован ко всем видам программного обеспечения конфигурации хост-компьютера, PLC, DCS и так далее. Блок питания модуля, связь RS485 и электрические сигналы изолированы друг от друга, что эффективно подавляет все виды последовательных режимов и помех общего режима, а также обеспечивает стабильную и надежную работу модуля.
1. Использование стандартной связи RS485, MODBUS, RTU, с программным обеспечением конфигурации хоста, PLC, промышленным сенсорным экраном, сетью, с индикатором состояния связи
2. Контроль сигнала, источник питания, связь RS485, электрические сигналы изолированы друг от друга.
3. Схема связи имеет защиту от молнии, защиту от помех, защиту полярности мощности.
4. Интерфейс выхода сигнала связи RS485 имеет двойную защиту от перенапряжения и перегрузки по току.
5. Может широко использоваться для сбора сигналов и управления ими в промышленном полевом оборудовании.
6. Формат связи можно настроить с помощью программного обеспечения.
Параметры:
Вход/выход сигнала
1. Входной канал: 16 цифровых входов
2. Выходной канал: 16-канальный релейный выход
3, грузоподъемность: резистивная нагрузка 5A/канал
Выход связи
1, протокол: MODBUS-RTU
2, Тип интерфейса: Изолированная связь RS485, выходной интерфейс принимает перенапряжение, перегрузки по току, двойная защита
3, скорость передачи: бит/с, бит/с
4. Бит четности: Нет проверки четности, проверка четности, нечетная контрольная сумма
5. Настройки: адрес модуля, скорость передачи данных, биты четности могут быть установлены программным обеспечением
6. Расстояние связи: 1200 бит/с, метров
Размер модуля и способ установки

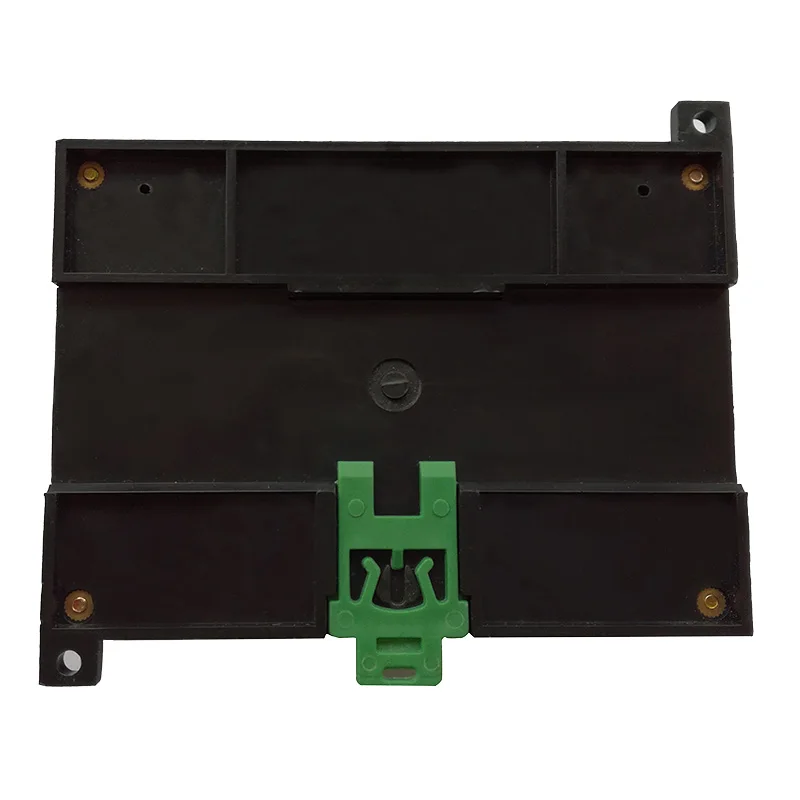

1. Способ установки: стандартная установка на DIN-рейку или винтовая установка
2, размер: 125*90*43 мм
Рабочая среда
Температура: -10 ~ + 60 градусов Цельсия, влажность: 35 ~ 85% (без конденсации)
Рабочая мощность
1. Напряжение питания: 10 В ~ 28 в, широкий диапазон источника питания с защитой полярности питания
2. Потребляемая мощность: менее 5 Вт
Посылка
1 *16 дорога цифровая изоляция вход 16 дорога модуль релейного выхода
