1. Параметры:

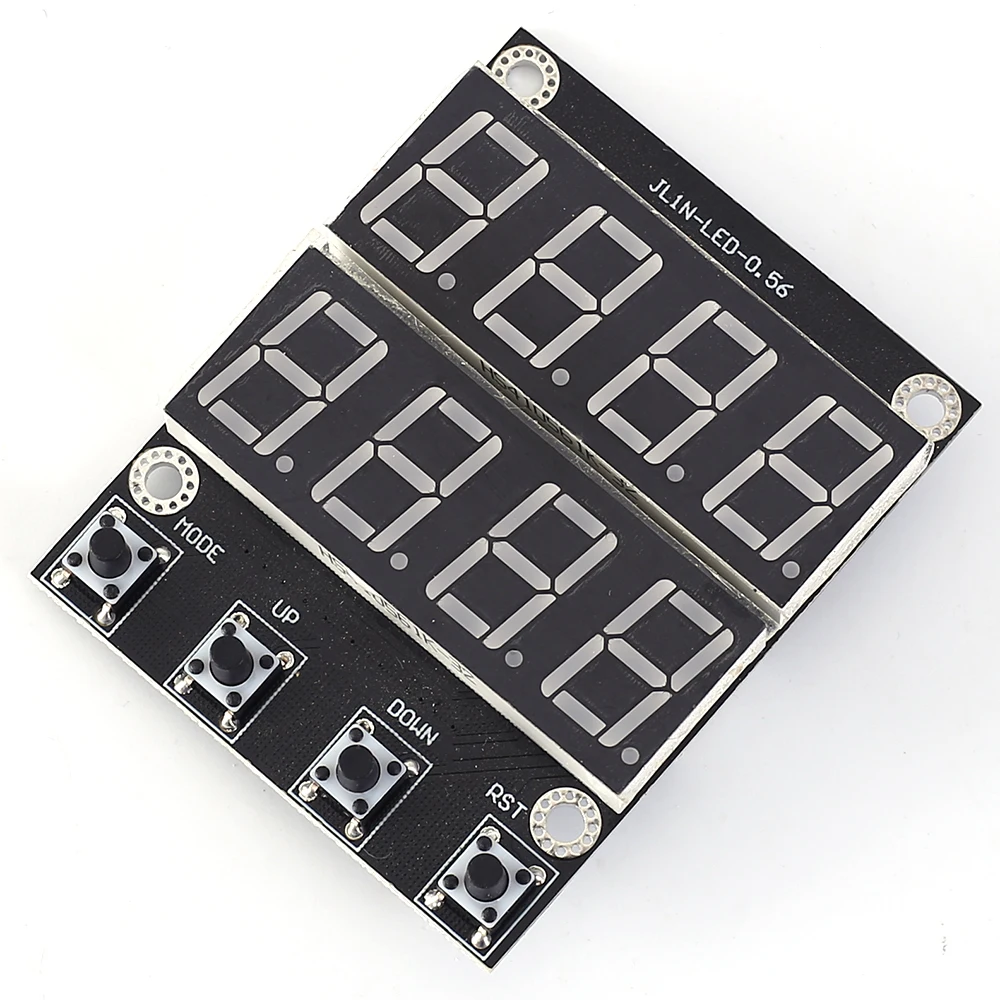

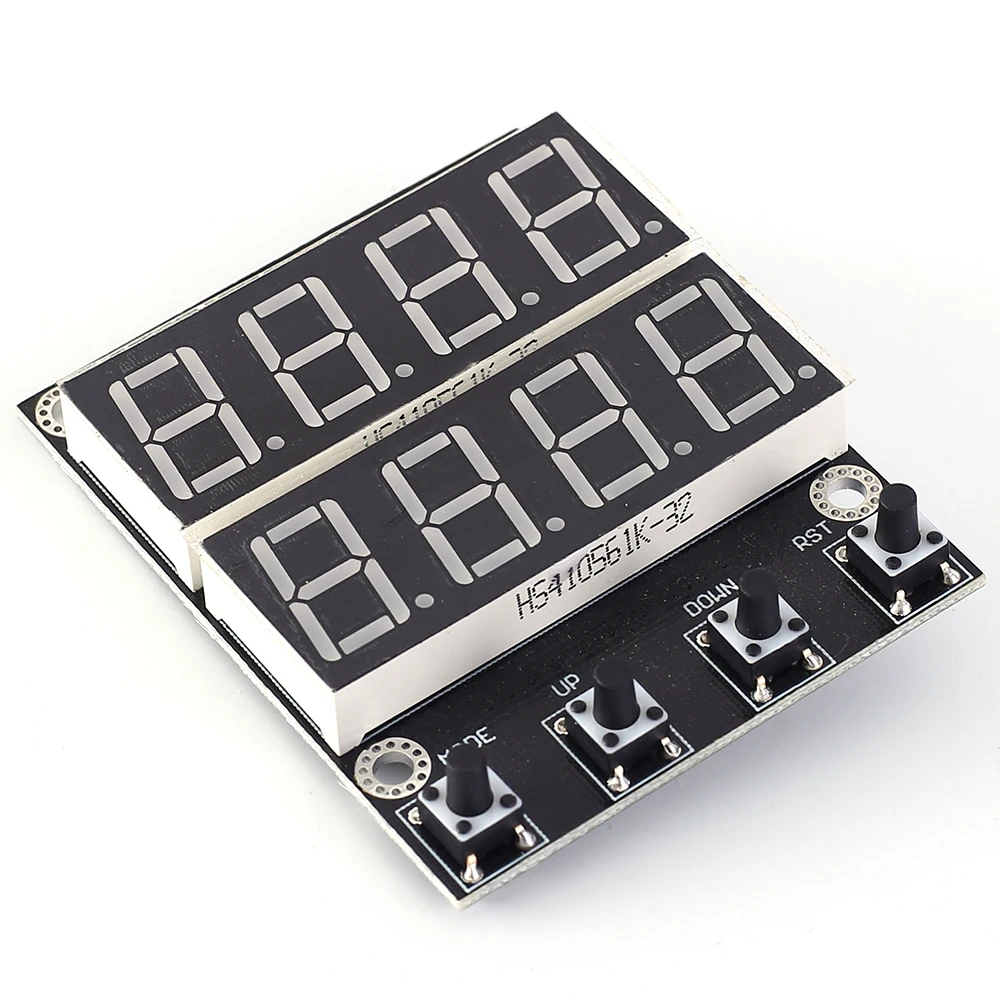

1>. Название продукта: контроллер ПЛК D0 D2, модуль отображения параметров, модуль программирования ПЛК, цифровой дисплей с трубкой
2>. Рабочая температура:-20 ℃ ~ 85 ℃
3>. Рабочая влажность: 5% ~ 95% относительной влажности

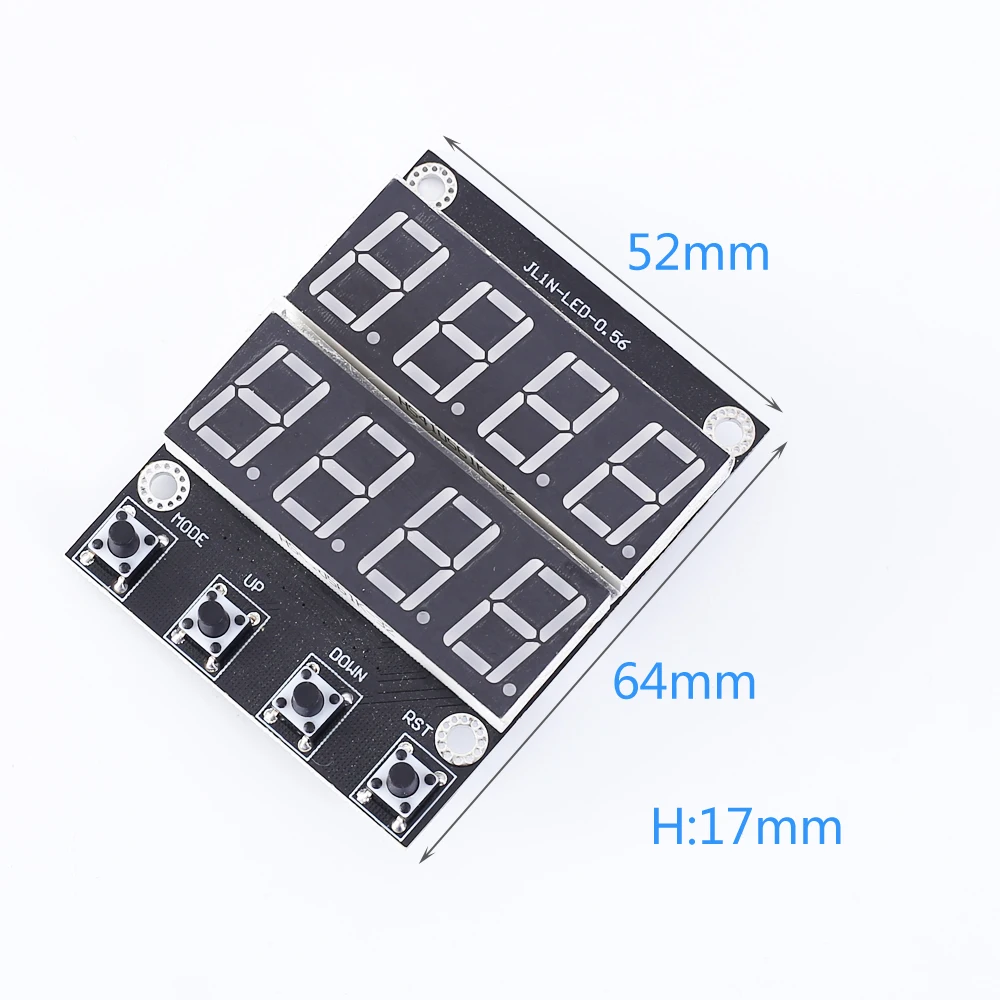

4>. Размер модуля: 64*52*17 мм
2. Шаги по использованию:

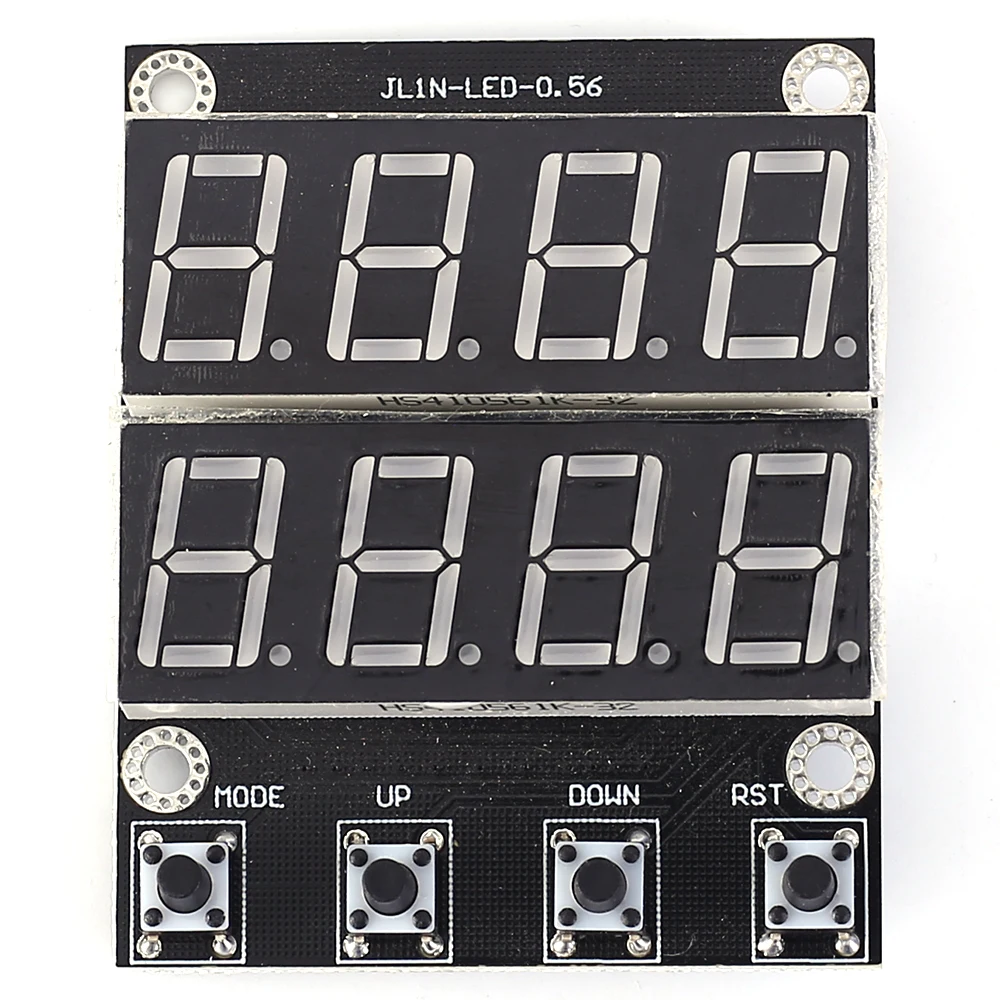

1>. Регистр питания всегда будет отображать значения в режимах регистра данных D0, D2 (D0 в нижнем ряду, D2 в верхнем ряду). Пользователи могут отображать разные данные, изменяя значение D0 в ПЛК лестнице с помощью команды MOV D D0.
2>. Когда кнопка режима нажата в течение 1 секунды, засветильник Десятичная точка слева, затем Войдите в режим настройки Номера регистра данных. В это время Увеличьте или Уменьшите значение двумя кнопками справа, чтобы отрегулировать количество регистра данных. Если вы хотите установить D128 на 100, настройте на 128 в этом шаге.
3>. Снова нажмите кнопку MODE в течение 1 секунды, засветильник самая правая Десятичная точка, затем Войдите в режим настройки значения регистра данных, выбранного на предыдущем шаге, А также Отрегулируйте регистр данных, увеличивая или уменьшая значение двумя кнопками справа. Значение, если вы хотите установить D128 на 100, затем Настройте до 100 на этом шаге.
4>. Когда кнопка режима нажата в течение 1 секунды, снова отображаются значения для Регистра данных D0, D2 (D0 в нижней строке и D2 в верхней строке).
5>. Когда Кнопка UP нажата, M171 включается, а Кнопка UP отпускается, M171 отключается.
6>. Когда кнопка вниз нажата, M172 включается, а кнопка вниз отпускается, затем M172 отключается.
7>. При нажатии кнопки RST M173 включается. При отключении кнопки RST M173 выключается.
3 посылка:

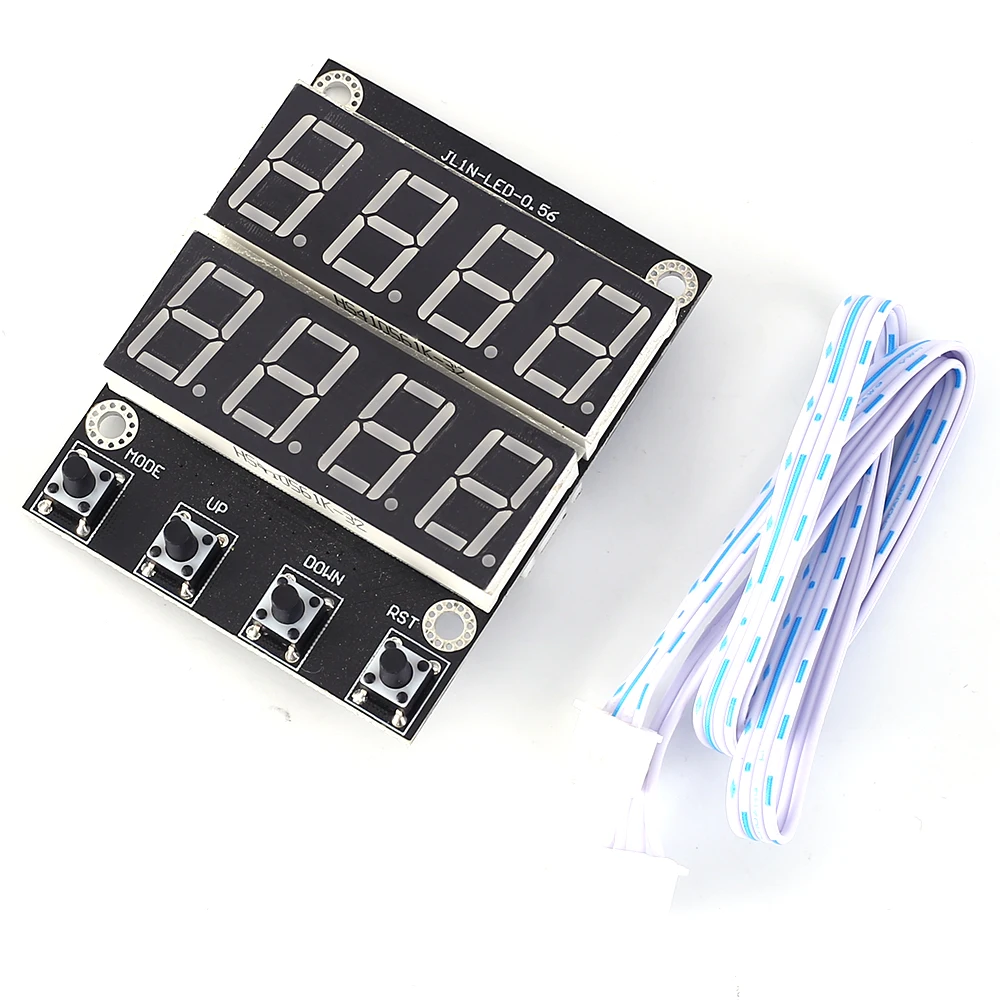

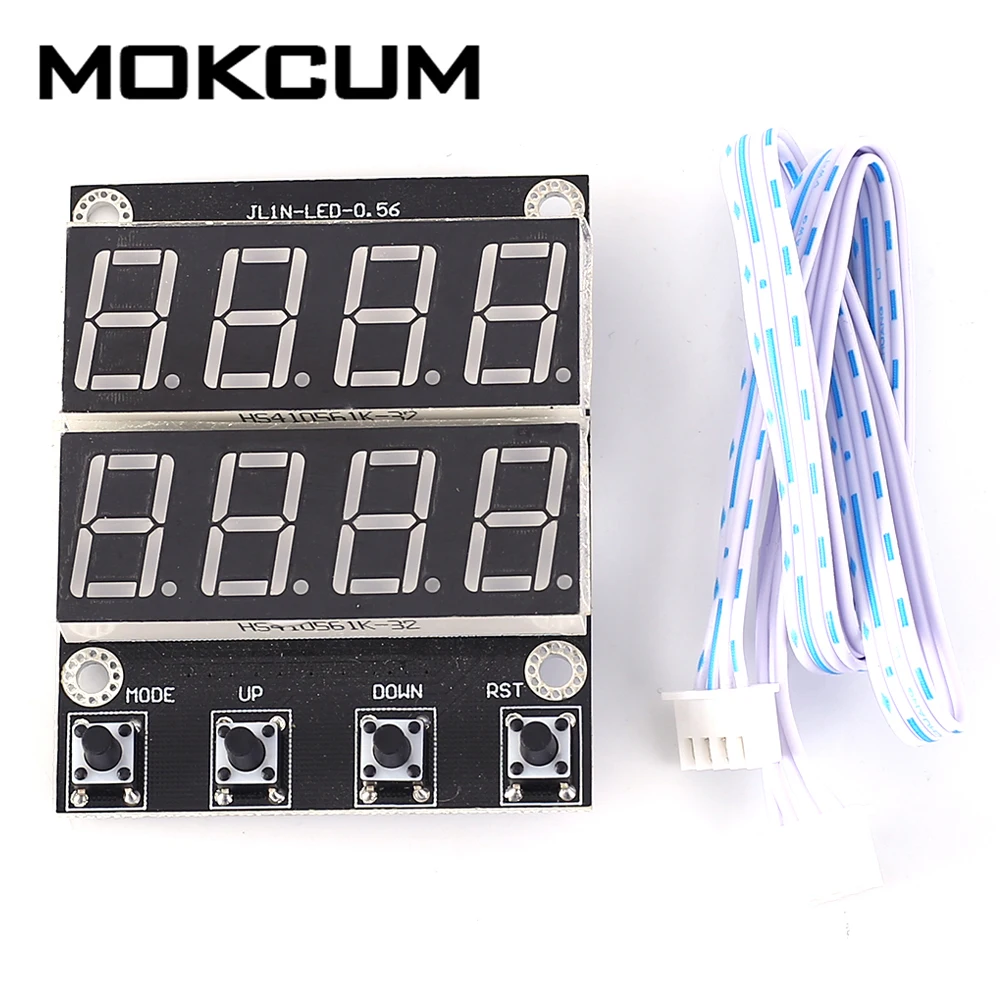

1>.1 шт. PLC контроллер D0 D2 модуль отображения параметров
2>.1 шт. кабель XH2.54-4P 50 см
