Последнее обновление: 04.04.2022
SM100-C (III) стандартная версия
Программное обеспечение для ПК: Поддержка общих параметров HART, с конфигурационным программным обеспечением
Подключение: ПК, интерфейс USB
Удаленная отладка: Поддержка
Источник питания 24 В: Да
SM100-C (III) WIFI Versiom
Программное обеспечение для ПК: Поддержка общих параметров HART, с конфигурационным программным обеспечением
Подключение: ПК, интерфейс USB, Wi-Fi
Удаленная отладка: Поддержка
Источник питания 24 В: Да
Приложение: Http://www.hart-rs232.com/downloads/02%3bSM100-C (III)% e6 % 9d % be % e8 % 8c % 82app/% e6 % 9d % be % e8 % 8c % 82SM100-C (iii)))))

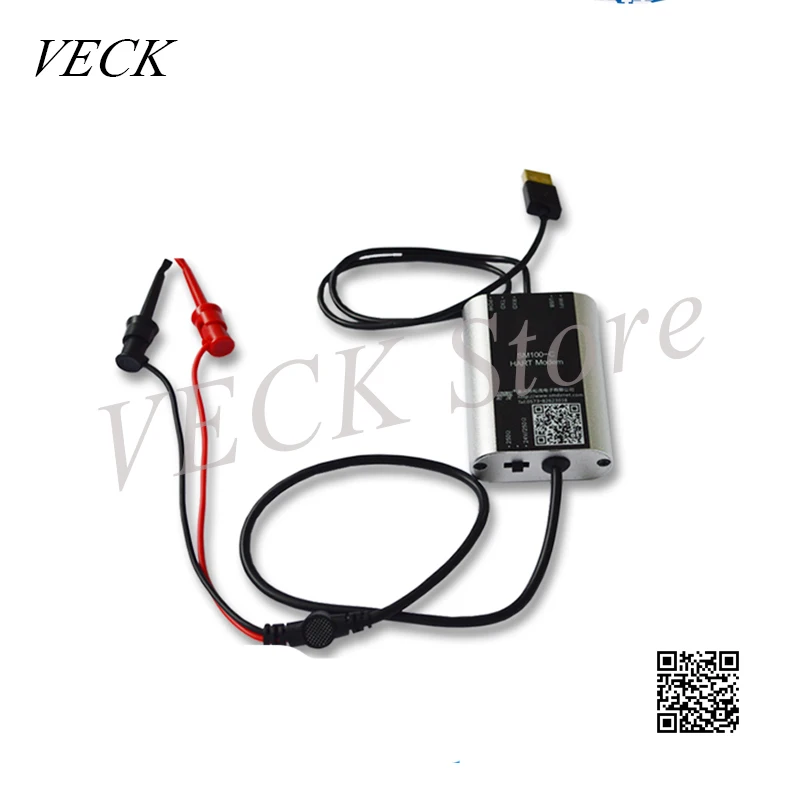

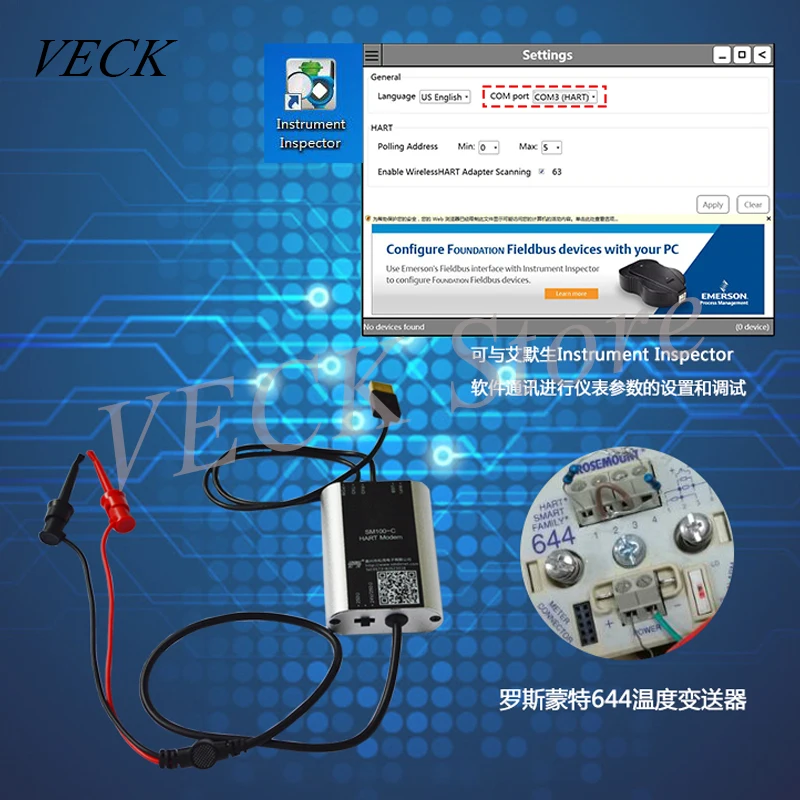

SM100-CИнтеллектуальный преобразователь HART, самостоятельно разработанный и произведенный компанией jiaxing songmao electronics co., LTD в соответствии с промышленными стандартами. Он может общаться с инструментами HART любого производителя, такими как rosemont, E + H, Siemens, одеколон, yokogawa, chuanyi и т. д. В то же время, его внешний вид имеет интегрированную конструкцию, легко устанавливать и носить с собой; Стандартный интерфейс USB, источник питания серийной шины, Чтобы пользователи пользовались удобным и быстрым использованием.
Поскольку Интеллектуальный преобразователь sm100-c предназначен для интеграции промышленных продуктов, он имеет специальную конструкцию по аспектам диапазона температур, вибрации, электромагнитная совместимость и разнообразие интерфейсов обеспечивают стабильную работу в суровых условиях и гарантируют качество вашего оборудования

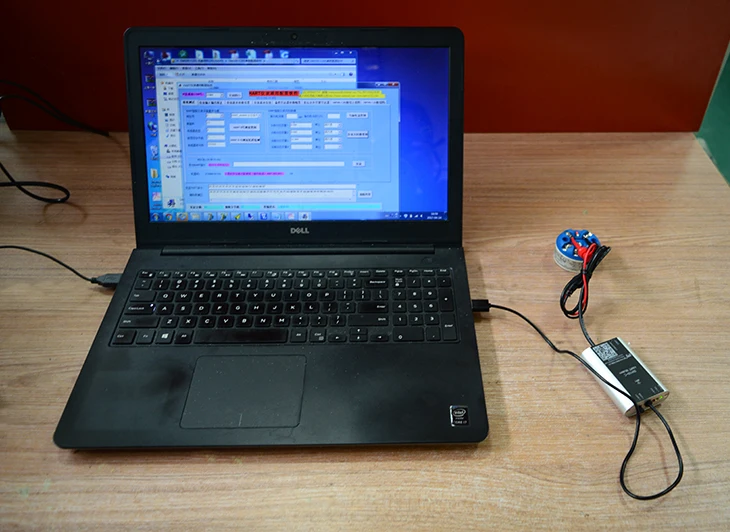

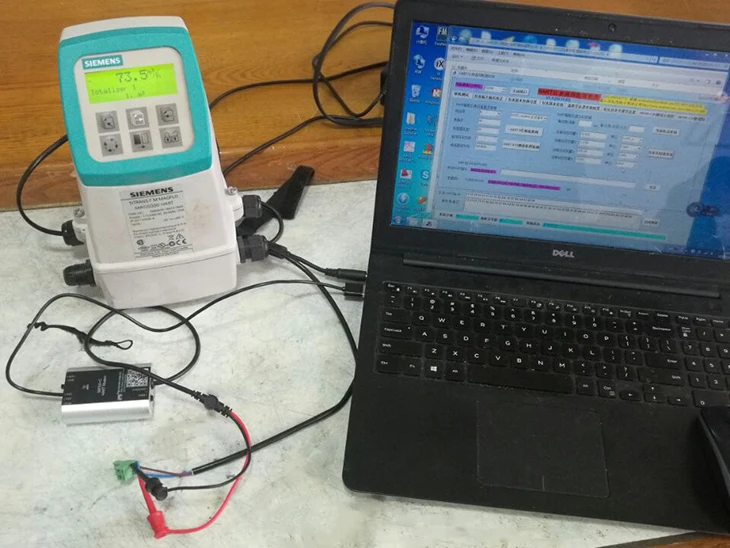

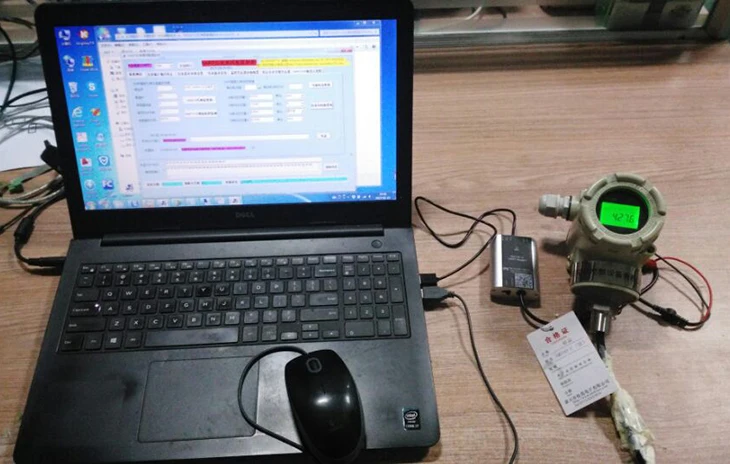

Различные режимы подключения:

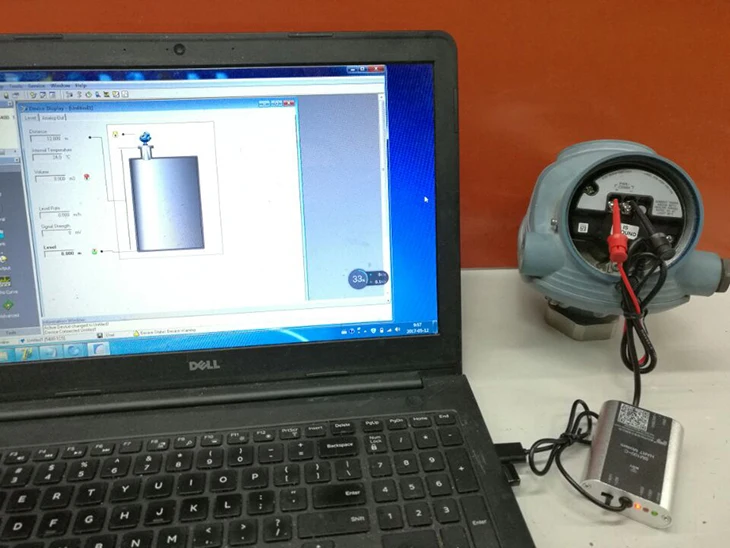

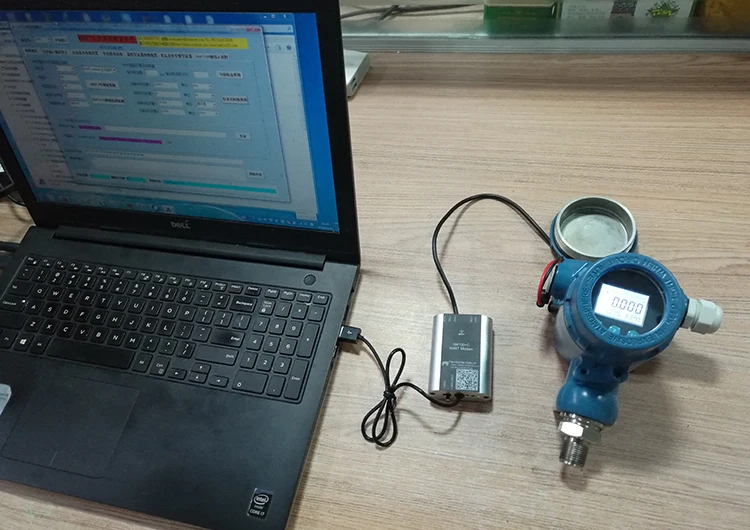

1.SM100-C(III)С розмонтом5400Диаграмма приложения для связи с радаром и уровнем
\

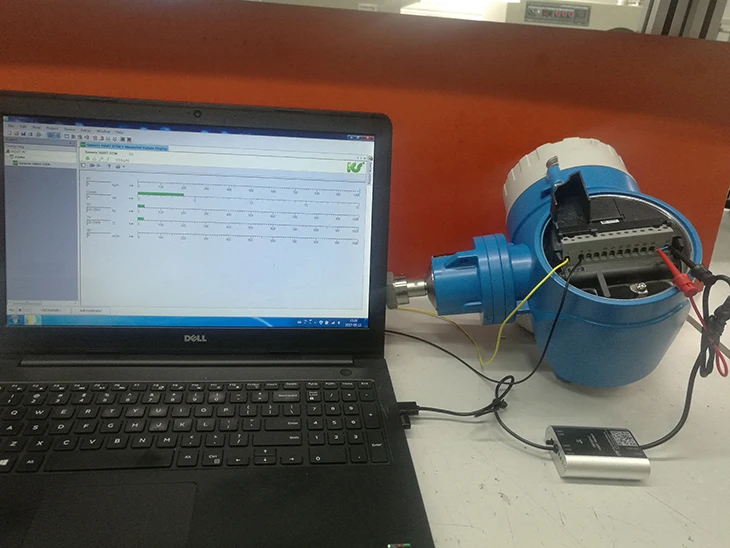

2.SM100-C(III)E + H
\
\

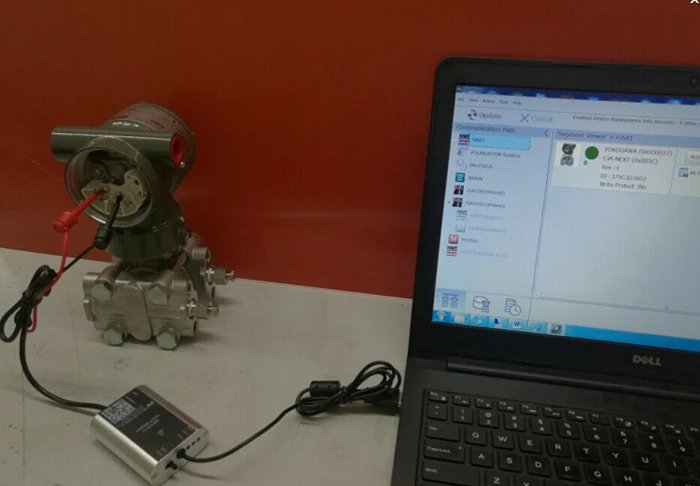

3.SM100-C(III)EJA
\
\
4.SM100-C(III)BST6800T
\
\
5.SM100-C(III)
\
\
6.SM100-C(III)
\
\
7.SM100-C(III)
\
\
8.SM100-C(III)24 В
\
\
9.SM100-C(III) WIFI
\
\
:
\
Характеристики продукта:
● Поддержка операционных систем Windows XP, Windows 7, Windows 10.
● Полностью совместим со спецификациями USB V1.1 и USB CDC V1.1.
● Полностью совместим со спецификациями USB V2.0 и USB CDC V2.0.
● Источник питания шины USB (неизолированный кабель), DC 5V DC 30ma.
● Передача стандартного протокола HART.
● Полное прозрачное преобразование данных.
● Совместим с любым протоколом HART.
Характеристики продукта:

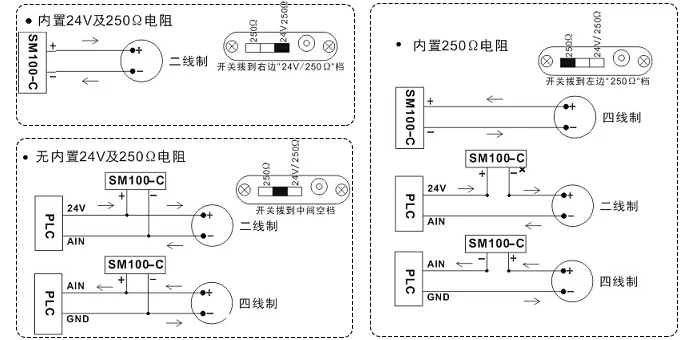

● Встроенный изолированный выход 24 В постоянного тока, источник питания и связь с двухпроводным прибором, уменьшение проводки.
● Сигнал HART передается изолирующим трансформатором.
250 Ω Встроенная Точная петля сопротивления, тест связи, без сопротивления.
● Панель со световым индикатором, рабочее состояние преобразователя с первого взгляда.
Основные параметры
● Физический размер: длина 70 мм × ширина 50 мм × высота 20 мм.
● Температура рабочей среды: -20 ℃ ~ + 80 ℃.
● Относительная влажность: 10% ~ 80%.
Описание светового Индикатора
● Индикатор питания POW светильник при нормальном общении.
● Светосветильник индикатор связи TXD: мигание при передаче данных.
● Индикатор связи RXD: мигает при получении данных.

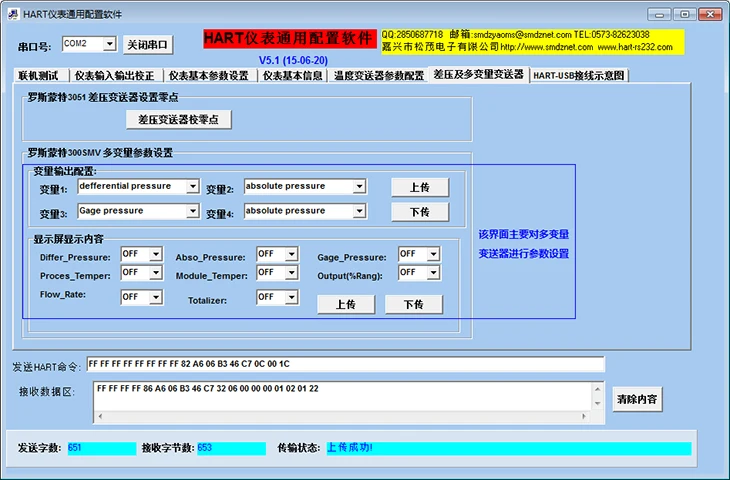

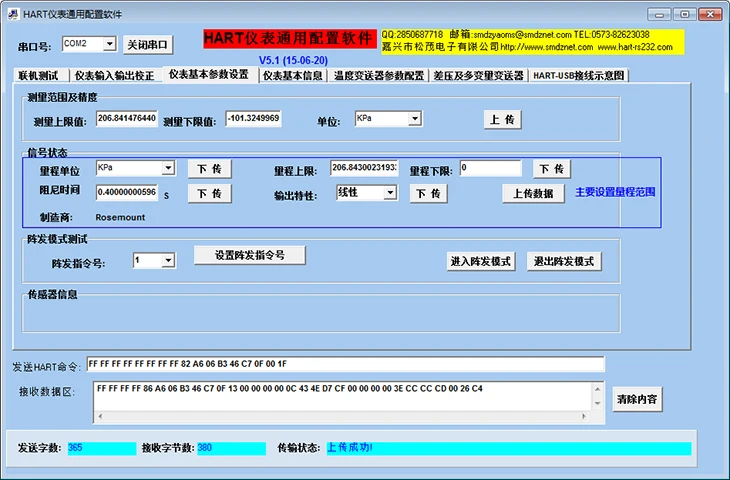

Программное обеспечение для конфигурации продукта

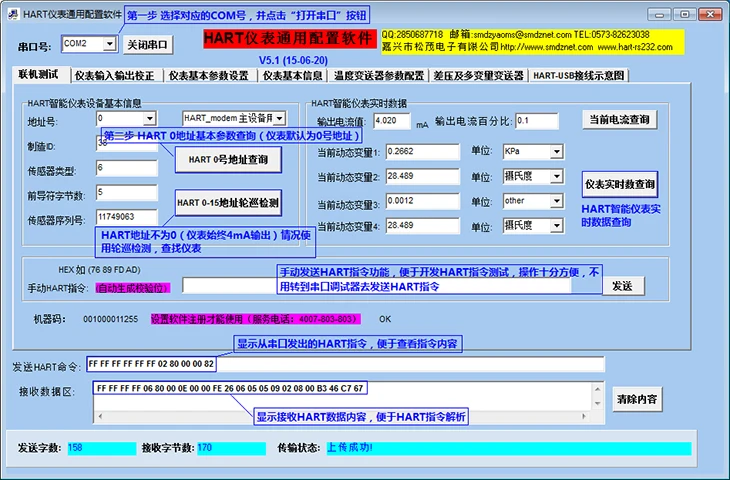

1. Онлайн-тестирование

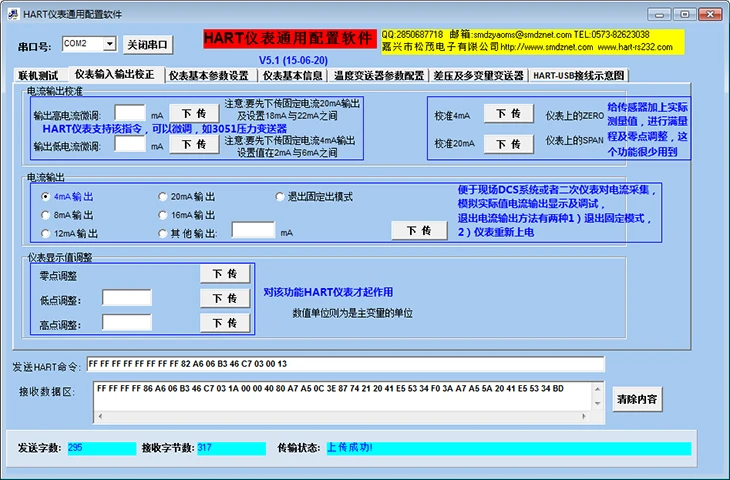

2. Коррекция ввода и вывода прибора
Настройка основных параметров инструмента

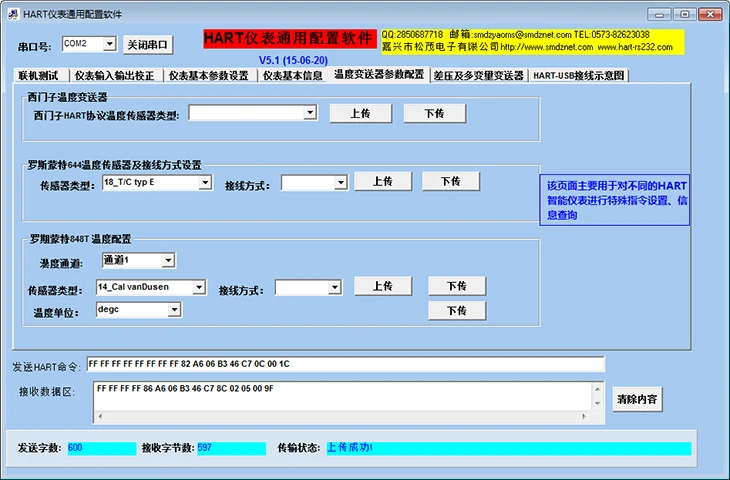

4. Настройка параметров температурного передатчика
5. Дифференциальное давление и многопеременный передатчик
