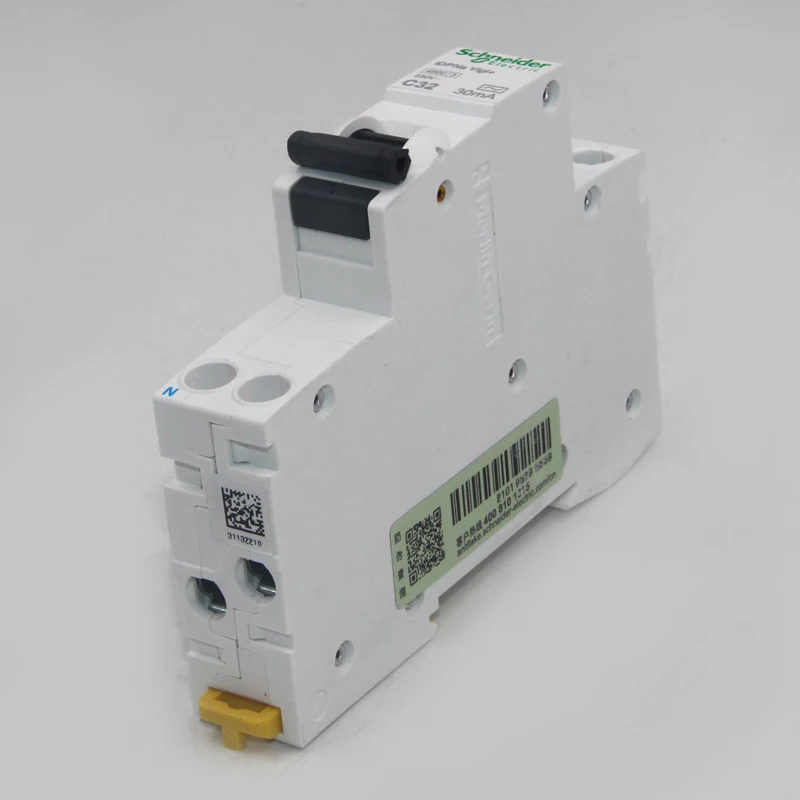

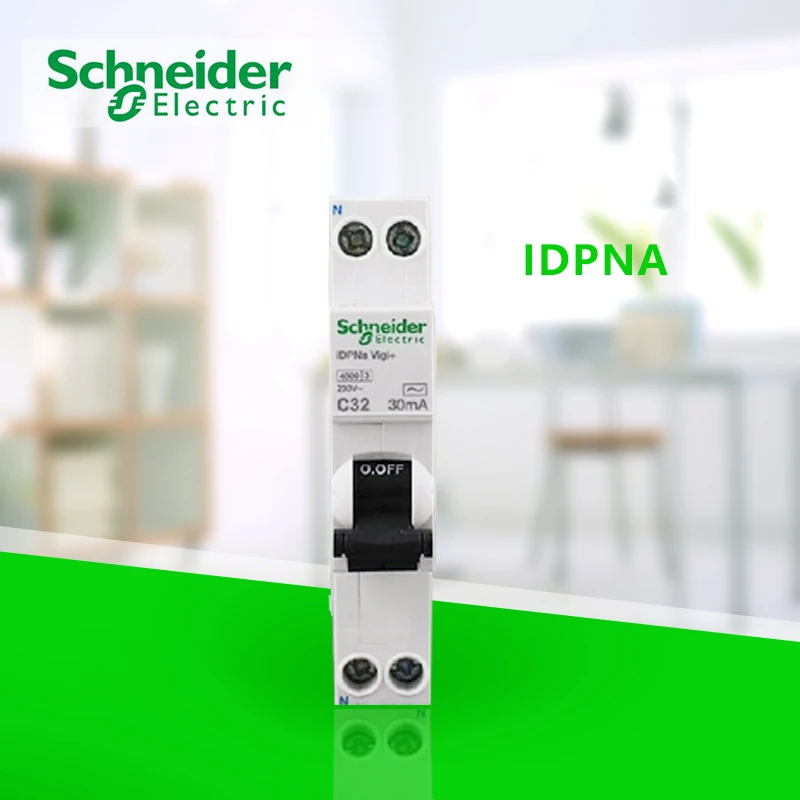

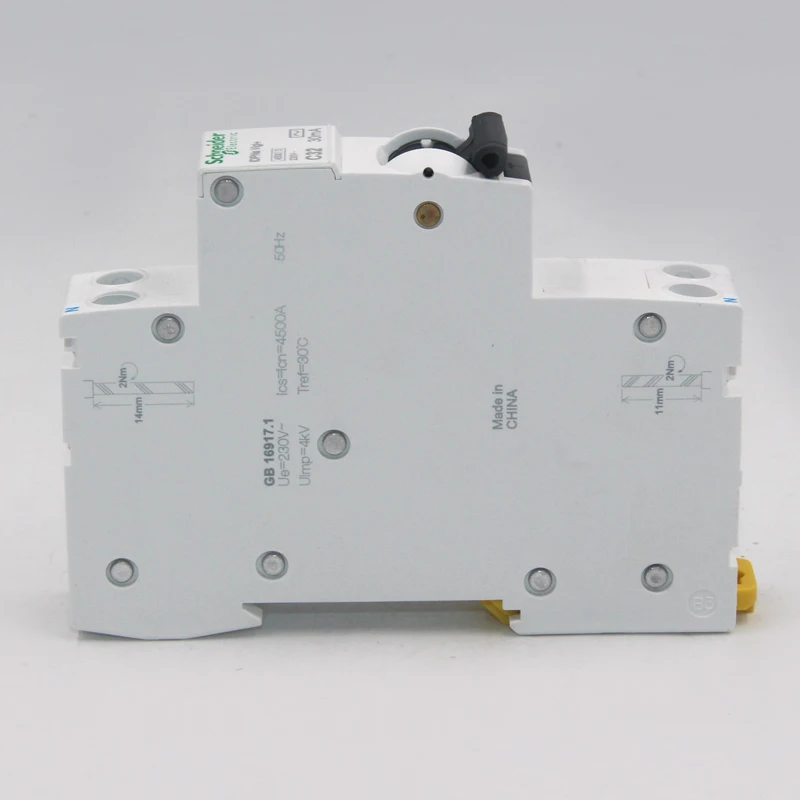

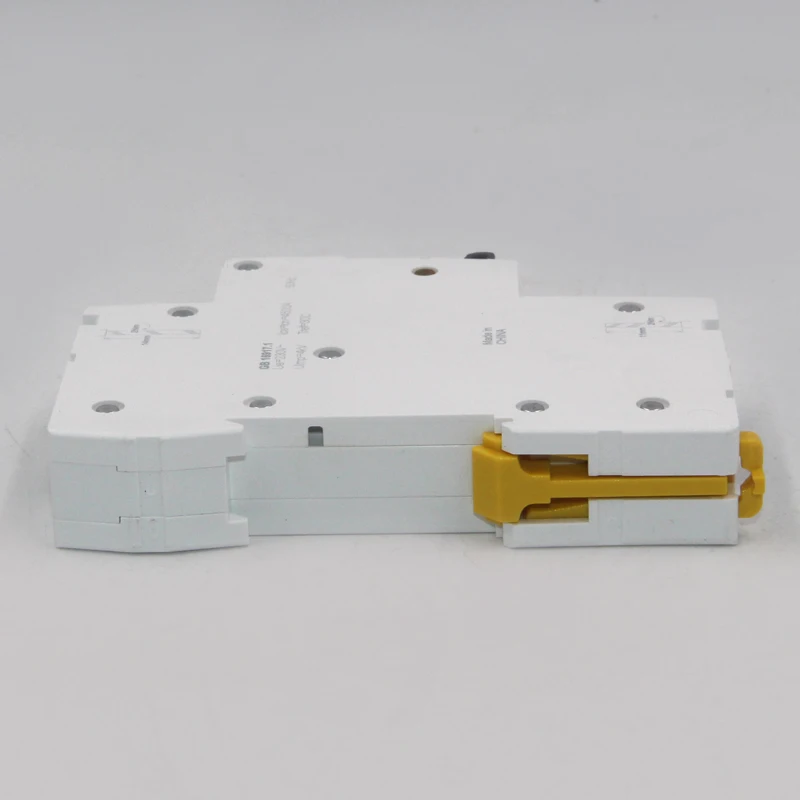

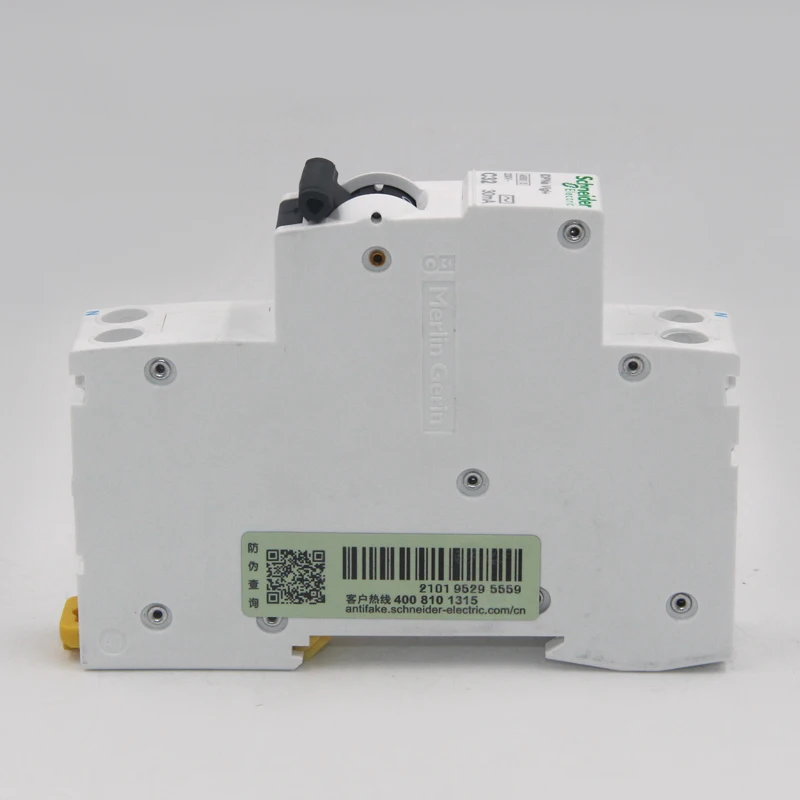

Автоматический выключатель Vigi типа C AC 1P + N 6A 10A 16A 20A 25A 32A iDPNa, мгновенная миниатюрная защита от утечки, автоматический выключатель A9D91620A9D93620

Основная информация

Применение выключателя Защита распределения Серия товаров Acti 9 Тип продукта Защитный выключатель с остаточным током Название продукта IDPN Vigi + Короткое название продукта IDPNa Vigi + Количество полюсов 1P + N Нейтральное положение линии Слева Количество защитных полюсов 1. Номинальный ток [In] 20 А при 30 °C Тип сети Переменный ток Кривая поездки C Чувствительность остаточного тока [I & Delta;n] 30 мА Селективность защиты от остаточного тока Мгновенный Уровень защиты от утечки тока Класс переменного тока Разрывная способность 4500 A Icn Соответствует IEC 61009-1 Функция изоляции Быть применимым Дополнительная информация Расположение распределительной системы Распределение питания ниже по течению Частота сети 50 Гц Номинальное рабочее напряжение [Ue] 230 В переменного тока 50 Гц Тип выпуска Термальный Магнитный Магнитный ограничитель хода 5. .. 10 x In Технология работы Остаточного Тока Функция действия связана с напряжением источника питания Остаточный разрыв и емкость 4500 A Соответствует IEC 61009-1 Номинальное напряжение изоляции [Ui] 400 В Соответствует IEC 61009-1 Номинальное импульсное выдерживаемое напряжение [Uimp] 4 кВ Соответствует IEC 61009-1 Индикация Положения контакта У Тип управления Ручка Индикация локального сигнала Индикация ВКЛ/ВЫКЛ Метод установки Крепление на din-рейку Совместимость с автобусом Проводка: совместима Ширина (несколько 9 мм) 2. Высота 96,1 мм Ширина 18 мм Глубина 65,8 мм Вес продукта 136 кг Механический срок службы 20000 раз Электрический срок службы 10000 раз Емкость проводки Терминал туннельного типа (верхняя проводка)-<= 16 мм²-одножильный жесткий провод без заглушки Терминал туннельного типа (нижний проводник)-<= 10 мм²-одножильный жесткий провод без заглушки Длина зачистки Схема питания: 15 мм для верхнего или нижнего подключения проводов Крутящий момент затяжки Мощность цепь: 2,5 нм верхняя проводка Схема питания: 2 нм Нижняя проводка Окружение Стандарты соответствуют ГБ 16917,1 IEC 61009-1 Сертифицированный продукт CCC Влажная термостойкость 2. Относительная влажность 95% при 55 °C Рабочая температура -25… 55 °C Температура хранения окружающей среды -30. .. 70 ° C
