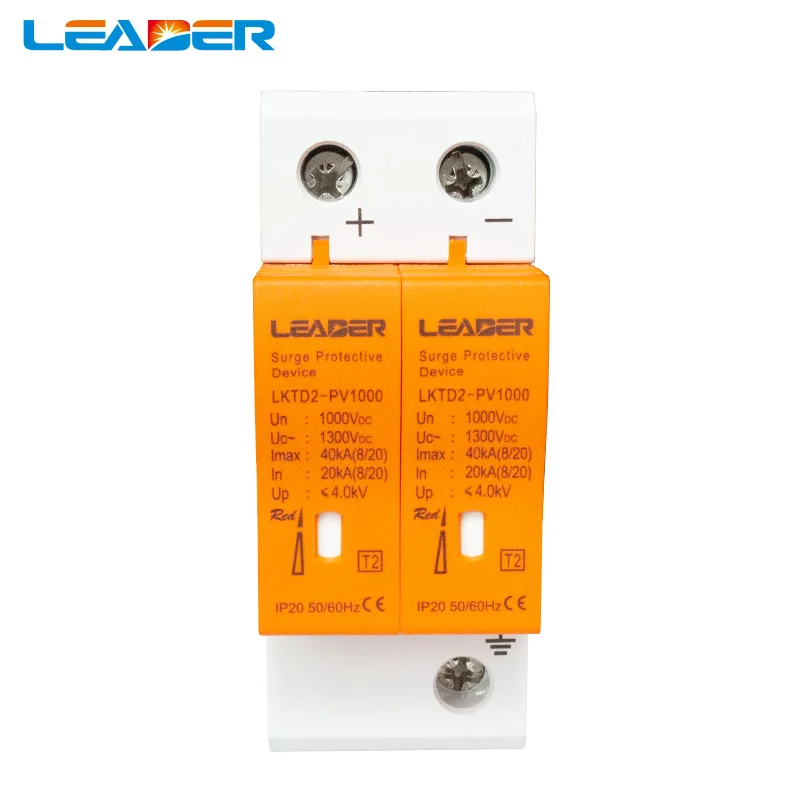

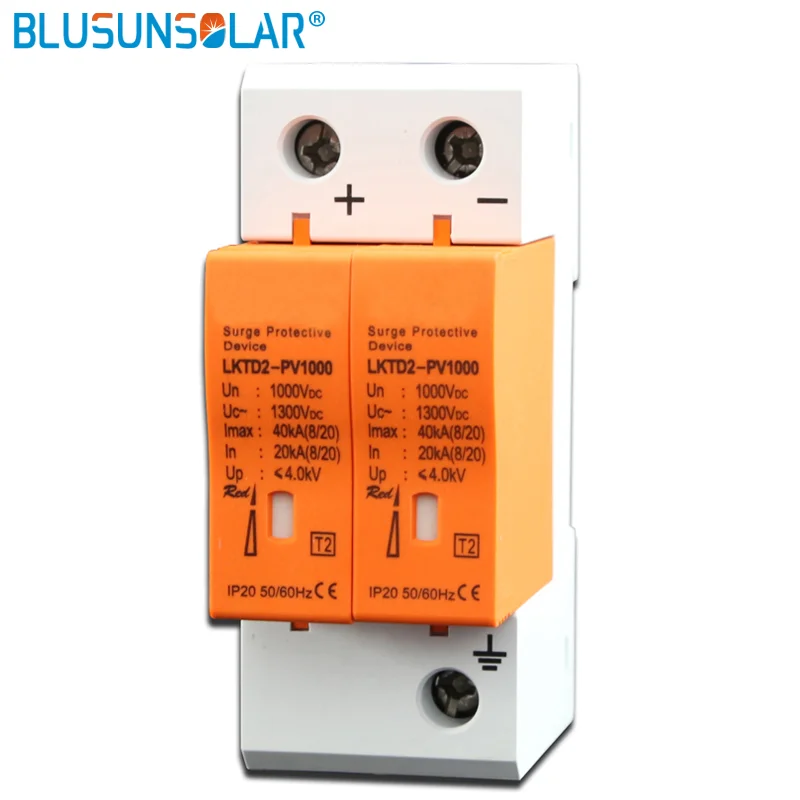

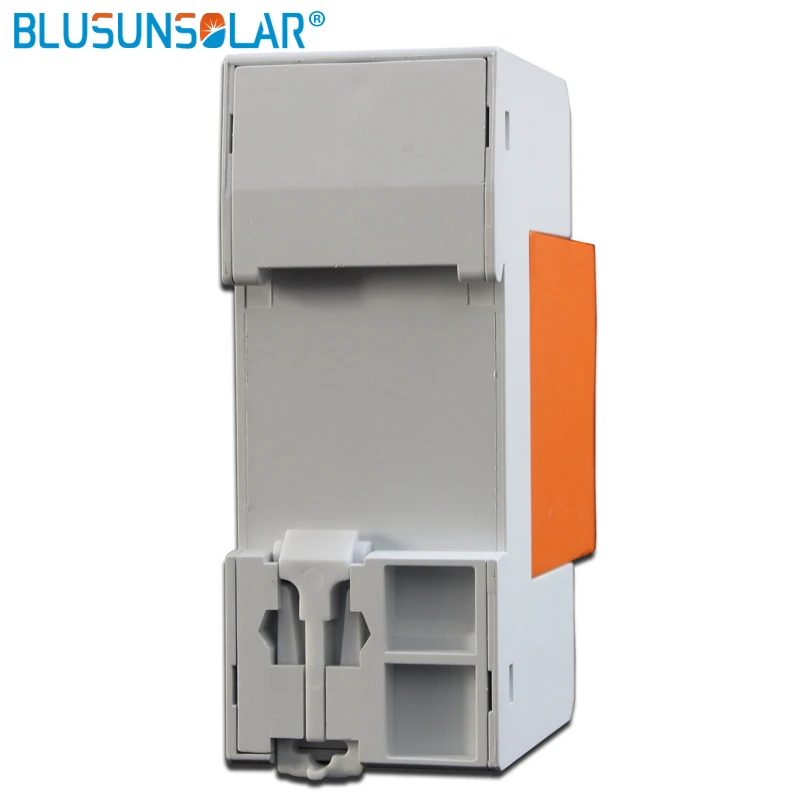

CE утвержден 2P DC 500V 1000V 20-40KA SPD дом Защита от перенапряжения защитное предохранительное устройство din-рейка молниезащита

2P 1000V DC устройство защиты от перенапряжений 20KA-40KA домашний стабилизатор напряжения защитное устройство низковольтного Разрядника

В этом устройстве защиты от перенапряжения в основном используется система распределения светильник и напряжения. Продукция, разработанная для источника питания постоянного тока высокого напряжения с функцией защиты от перегрева и перегрузки по току, может обеспечить защиту от перехода к фотоэлектрической (pv) системе питания класса C. Изделия используют Монтаж на DIN-рейку 35 мм, модуль можно менять самостоятельно, Простота установки и обслуживания, с интерфейсом удаленной связи (сухой контакт), сетевой фильтр для облегчения удаленного мониторинга.

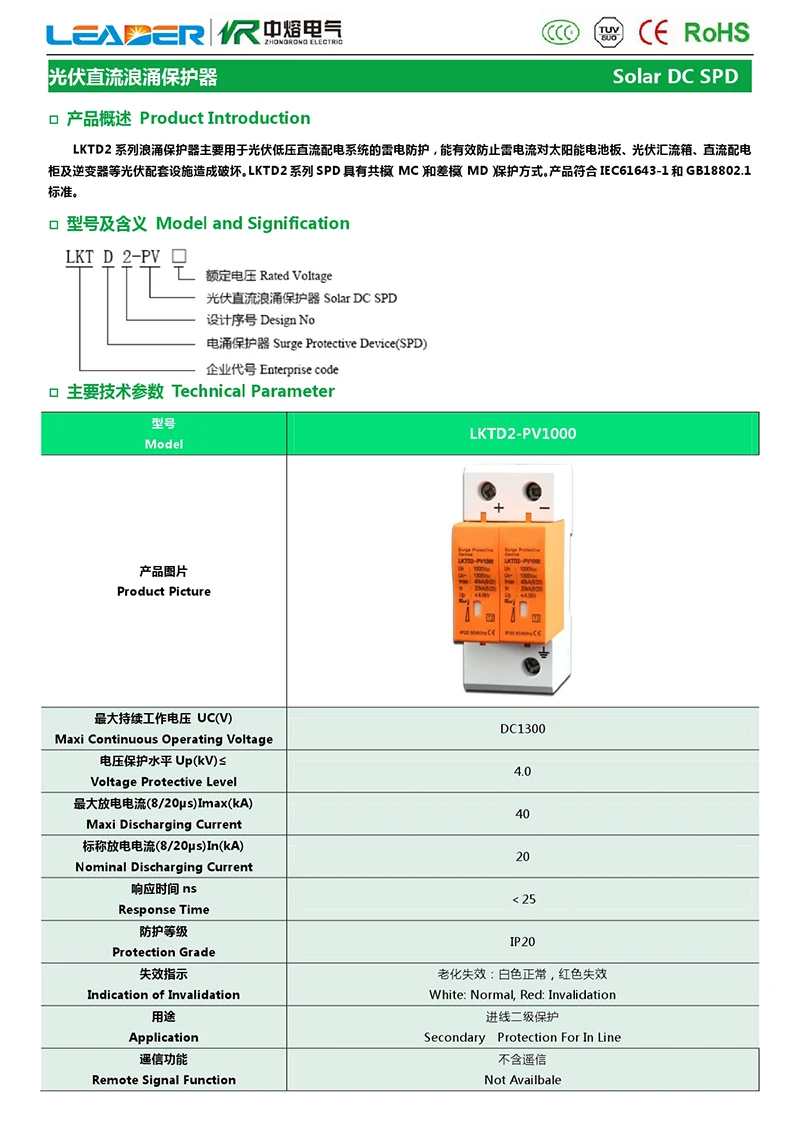

Технические параметры

Номинальное напряжение системы PV

500 В/600 В

1000 в

1200 в

Соларов [UCPV]

630Vdc/700v

1170Vdc

1200Vdc

Максимальный системный ток разряда (8/20 мкс) [lmax]

40кА

40кА

30ка

Уровень защиты от напряжения [UP]

≤ 2,5 кв

≤ 4,0 кв

≤ 4,5 кВ

Уровень защиты от напряжения на 5 кА [UP]

≤ 2,0 кв

≤ 3,5 кв

≤ 4,0 кв

Интегрированная предохранительная способность/степень прерывания

30 кВ/1000 В постоянного тока

30 кВ/1000 В постоянного тока

30 кВ/1200 В постоянного тока

Технология

Защита от короткого замыкания (SCI)

Диапазон рабочих температур [TU]

− 40 ℃ до + 80 ℃

Номинальный ток разряда (8/20 мкс) [(DC +/DC−) ­­­> PE] [In]

12.5ка

Время отклика [tA]

<25 нс

Индикатор рабочего состояния/неисправности

Зеленый (хороший)/красный (заменить)

Проводники и площадь поперечного сечения:

Минимум

60/70 ℃ 1.5mm ²/14AWG твердый/гибкий

Максимум

60/70 ℃ 35 мм ²/2AWG многожильный/25 мм ²/4AWG гибкий

Монтаж

DIN-рейка 35 мм на EN 60715

Материал корпуса

UL 94V0 термопластичный

Степень защиты

IP20

Ёмкость

3 модуля, DIN 43880

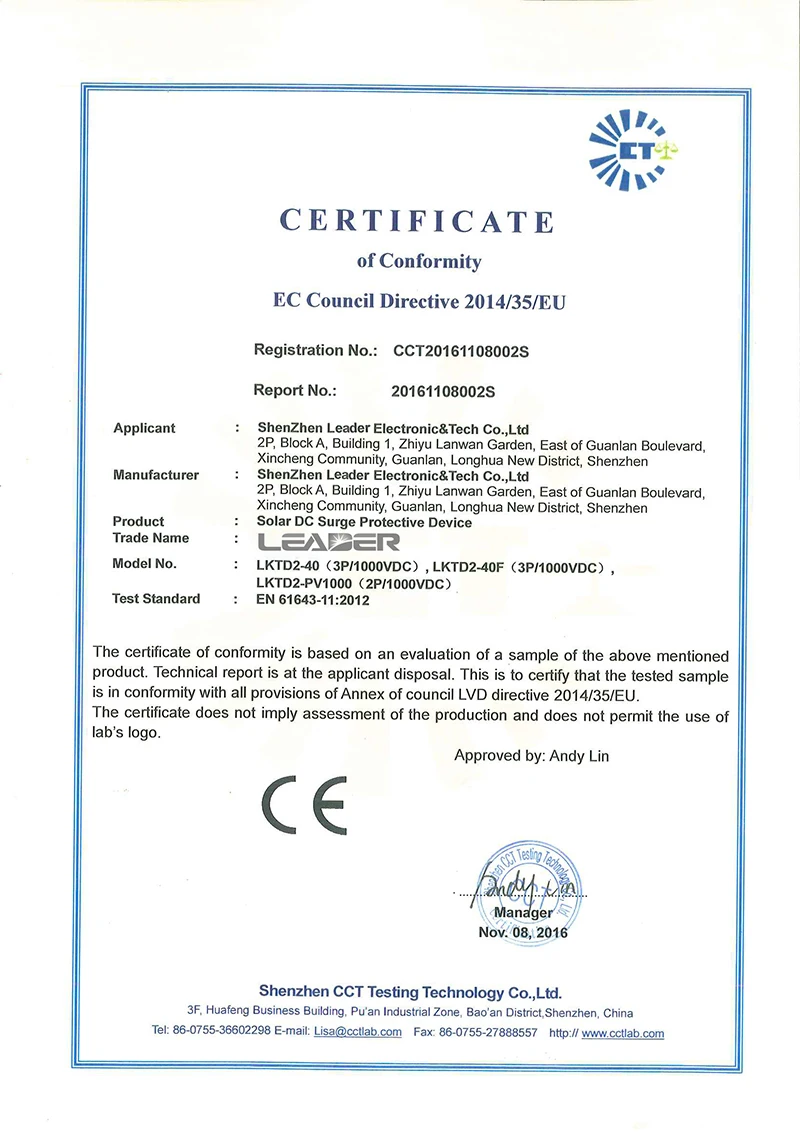

Информация о стандартах:

IEC 61643-11 Тип 2,IEC 61643-1 класс II

Гарантия на товар

Пять лет **

Сигнализация удаленного контакта

Тип сигнализации удаленного контакта

Сменный контакт

Переменная мощность (Вольт/Ампер)

250V/0.1A

Коммутационная мощность постоянного тока (Вольт/Ампер)

250 В/А; В А; 75 в/а

Проводники и площадь поперечного сечения для удаленного контакта сигнальные выводы

60/75℃ Msx. 1,5 мм ²/14AWG твердый/гибкий

Информация о заказе

Заказ с номерами каталога выше

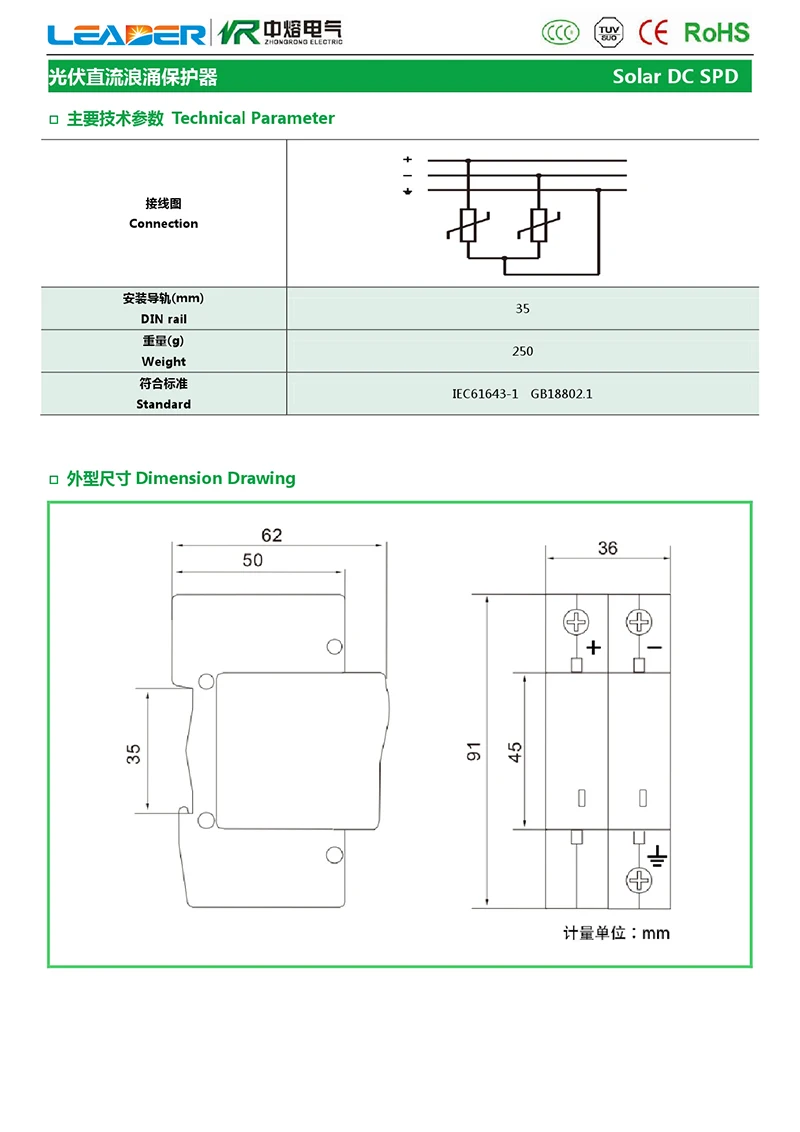

Размеры и основные чертежи
