Описание:
Обучение электронному производству, полная детальная описательная информация,
Включая схемы, руководство по производству, инструкции,
Методы устранения неполадок и т. Д., что делает высокий уровень успеха.
Разнообразие компонентов для студентов для определения элементов,
Встроенные элементы сварки, пайки SMD компонентов обучения.
Студенты могут получить в то же время сделать практический инструмент
Для аудио, синхронизации видео, низкочастотного переключения питания,
Инфракрасный приемник передатчик сигнала и много других случаев,
Эффективно отслеживается и измеряется, повышается интерес к обучению, улучшает результаты обучения.

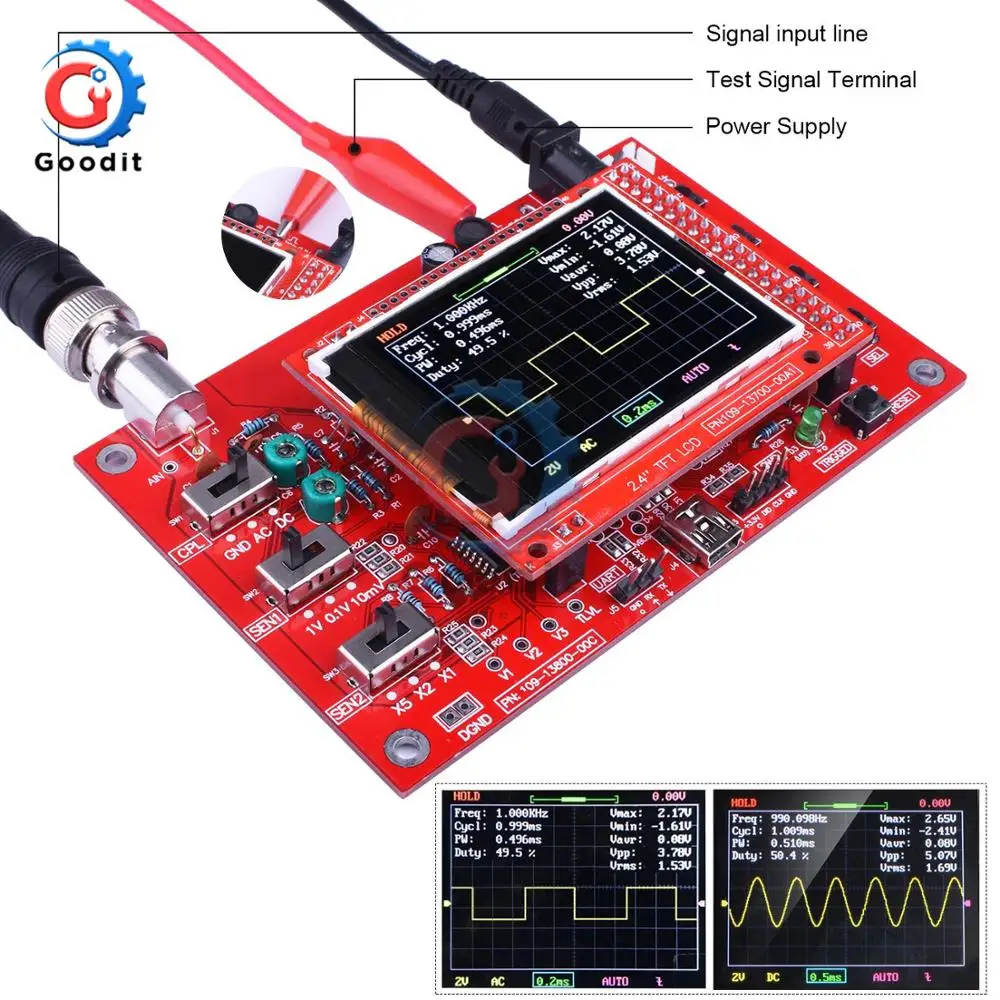

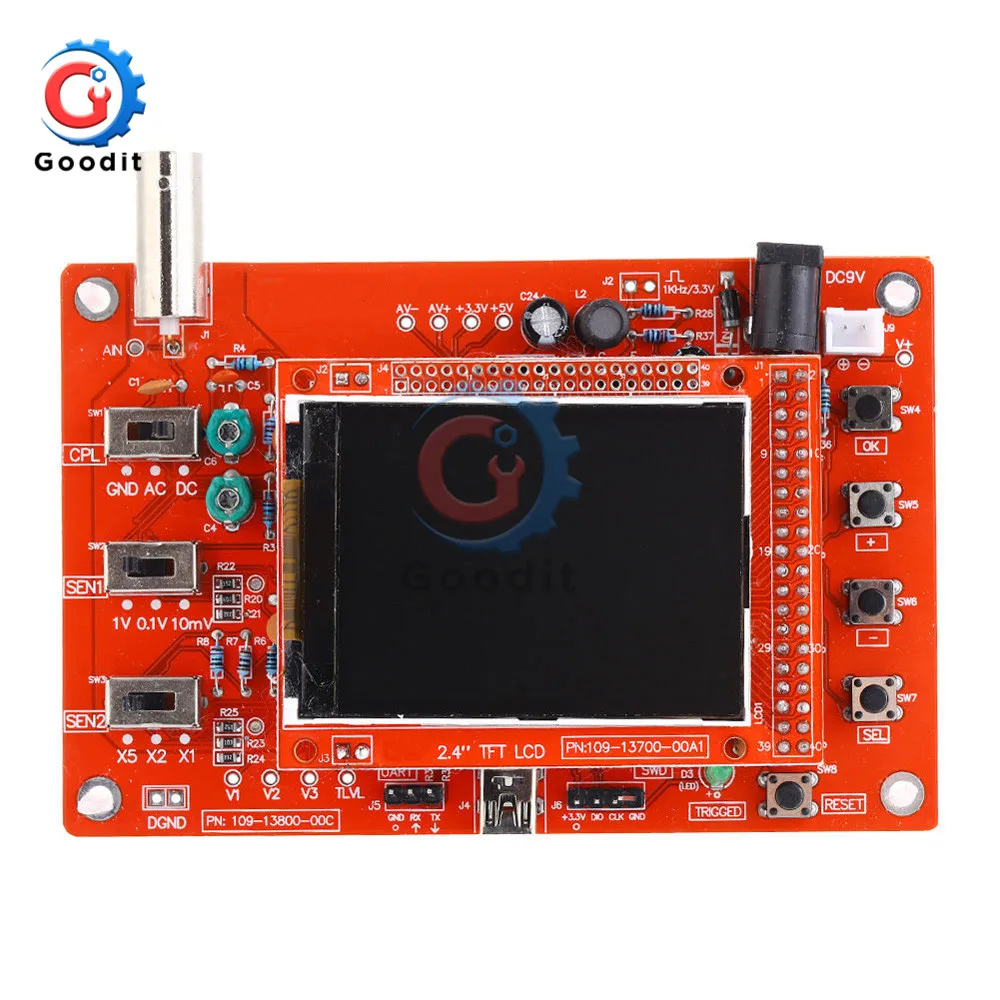

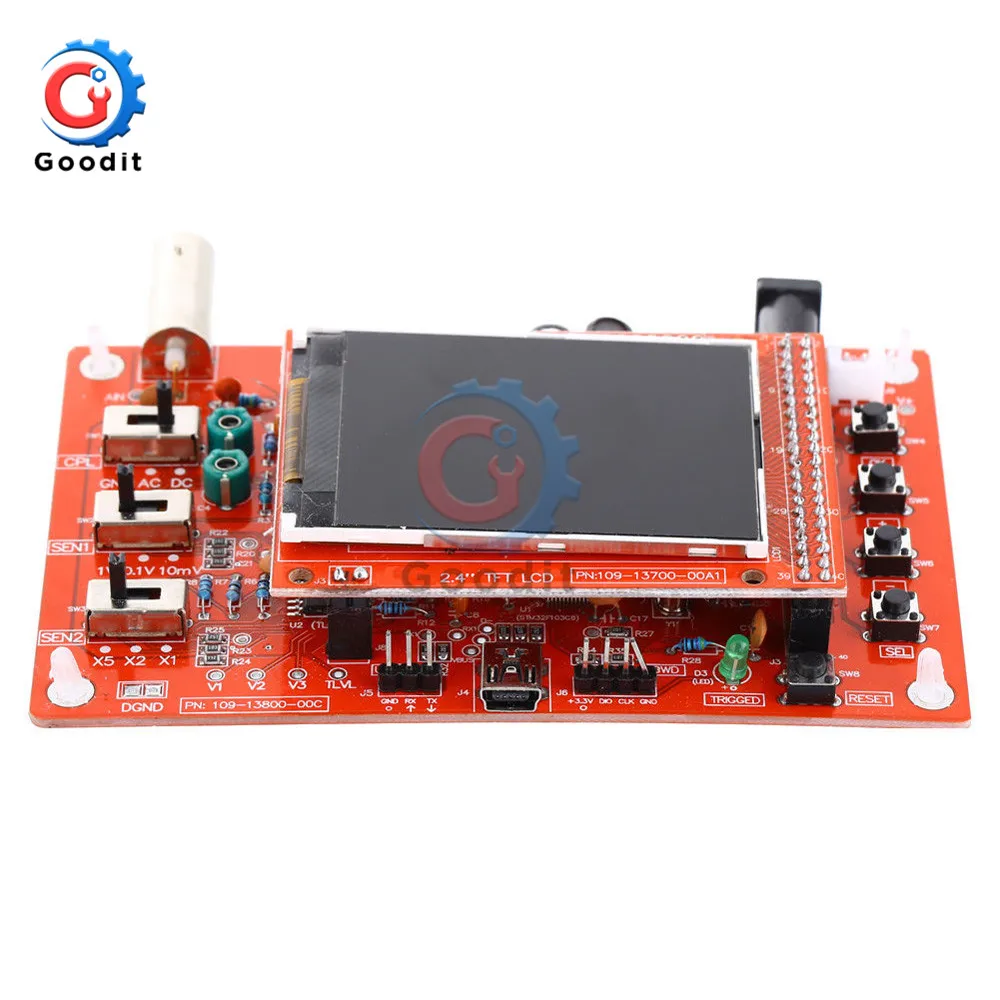

Наборы с процессором ARM Cortex-M3 (STM32F103C8),
И включает в себя 2,4-дюймовый цветной tft-дисплей может использоваться в качестве Тестовых Устройств Совет по развитию.
Доступный источник, способность друга может быть вторичным набором разработки на основе,
Например, он может быть изменен на милливольтметр, регистраторы данных и так далее.
Схема простая, надежная, недорогая
Спецификация:

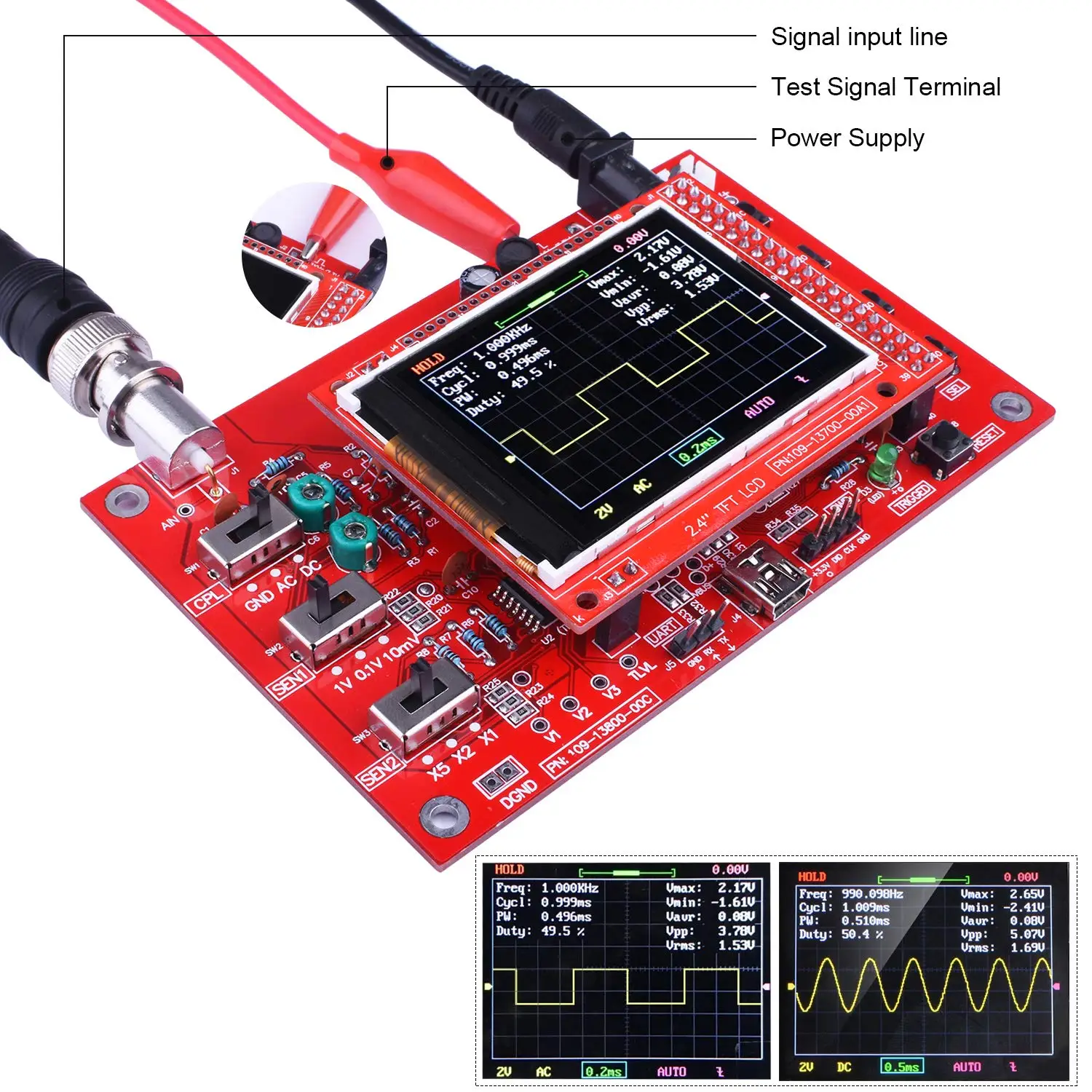

Максимальная частота дискретизации в реальном времени: 1Msps
Точность: 12 бит
Глубина буфера выборки: 1024 байт
Аналоговая полоса пропускания: 0 - 200 кГц
Вертикальная чувствительность: 10 мВ/див-5 В/див (1-2-5 прогрессивный способ)
Регулируемое вертикальное смещение, и с инструкциями
Входное сопротивление: 1MΩ
Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Режимы соединения включают DC / AC / GND
Горизонтальный базовый Диапазон времени: 10 мкс/див-50 с/див (1-2-5 прогрессивный способ)
С автоматическим, регулярным и одноступенчатым режимом, легко запечатлевать сигнал момента
Доступный триггер подъема или падения кромки
Регулируемое положение уровня триггера, и с инструкциями
Наблюдательный сигнал триггера до (отрицательная задержка)
Может замораживать в любое время дисплей формы волны (функция удержания)

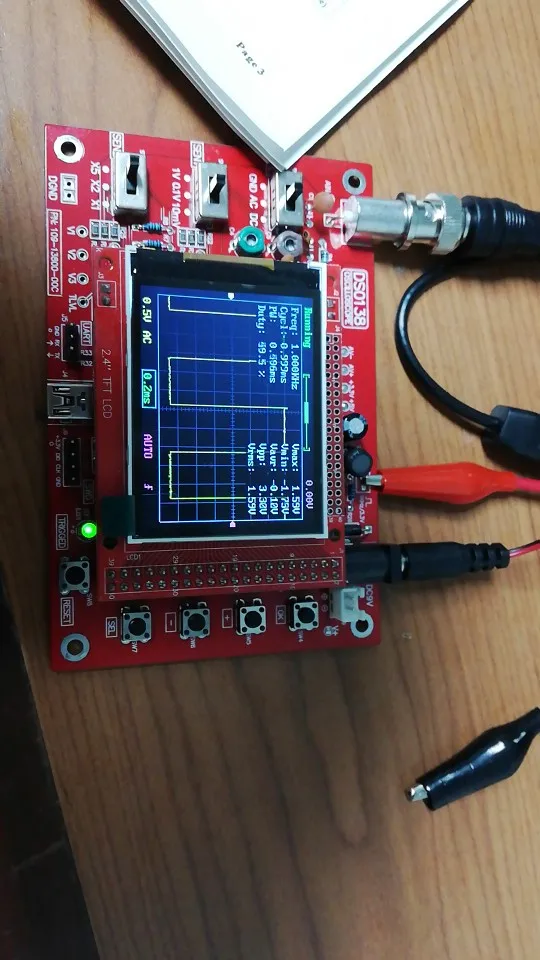

Поставляется в 1 Гц/3,3 V квадратный тест волн источника сигнала
Примечание:

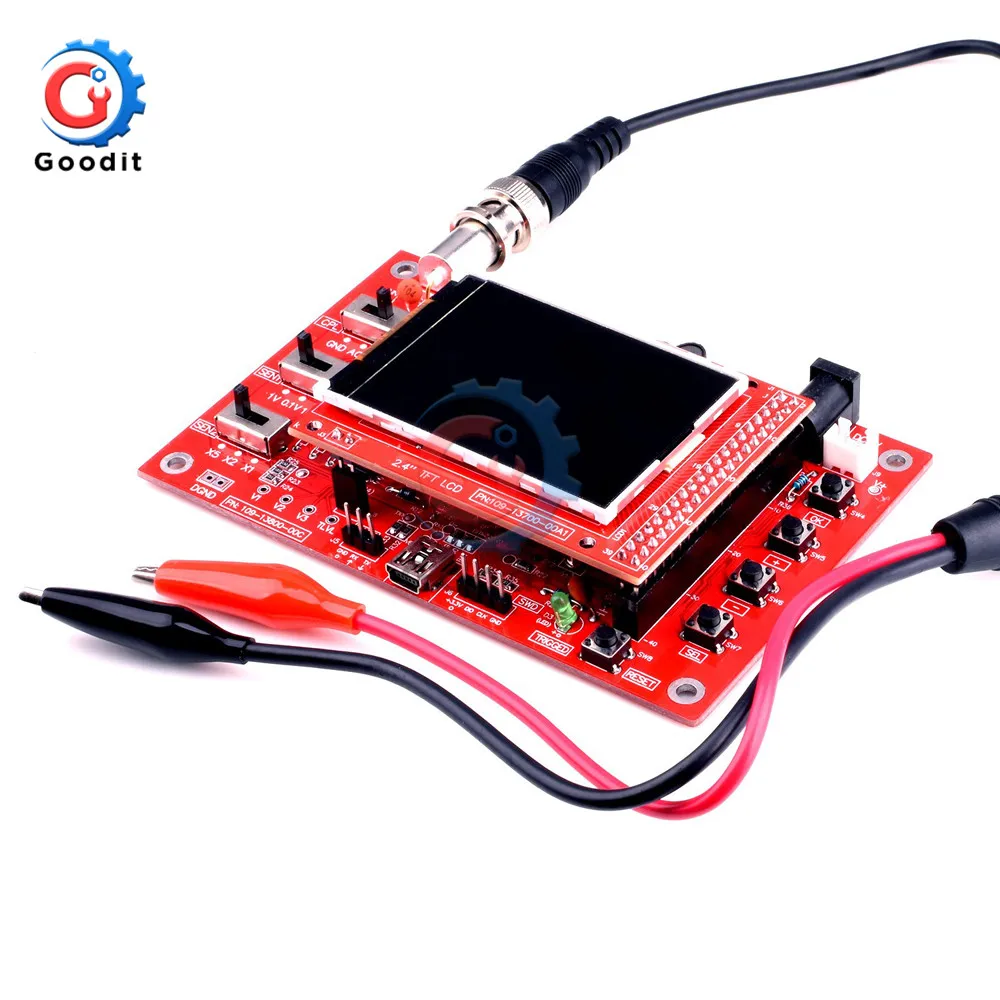

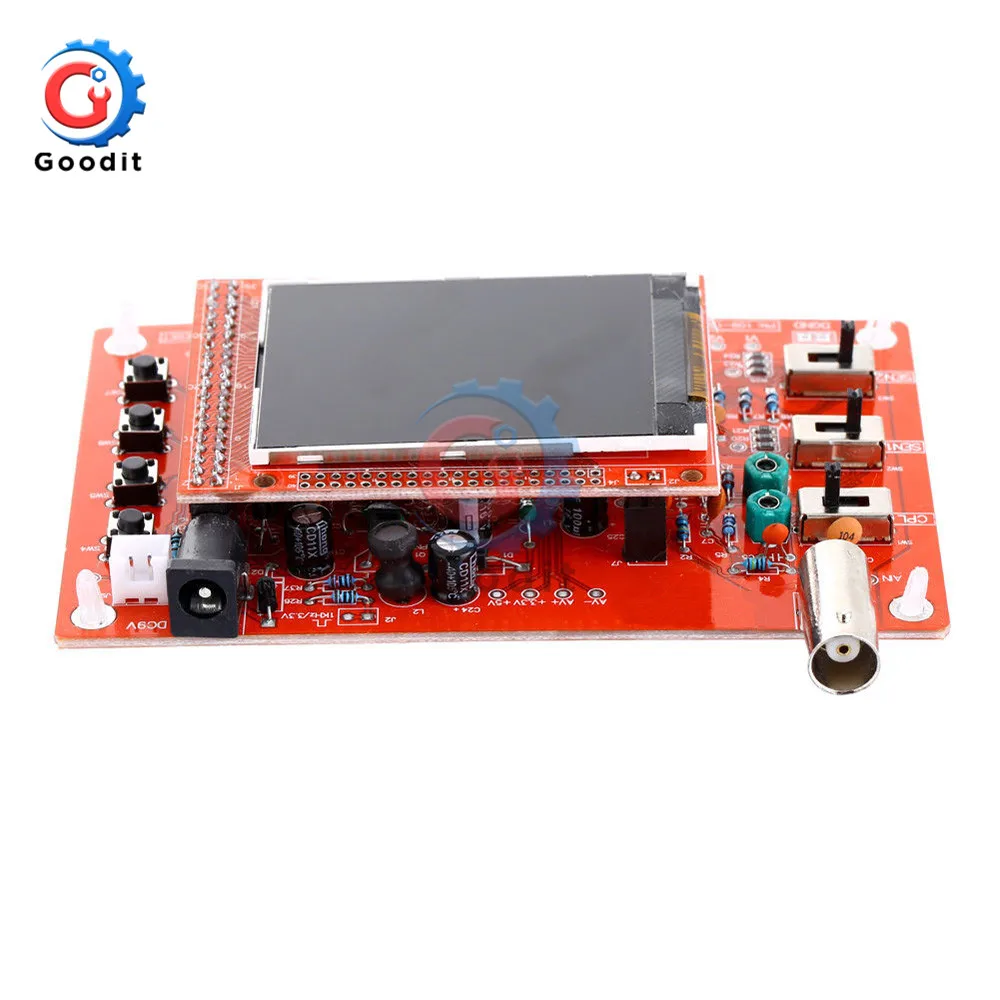

Это припаянные 2,4 "цифровой осциллограф TFT вместе с акриловым чехол наборы, который вам нужен" сделай сам"

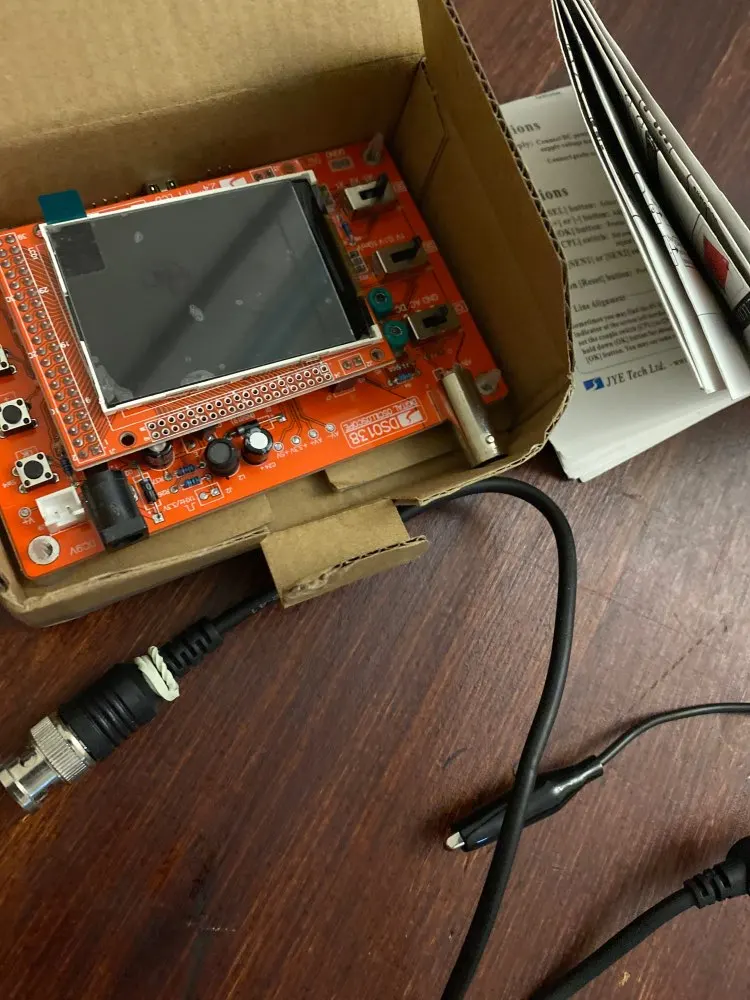

Посылка включает в себя:

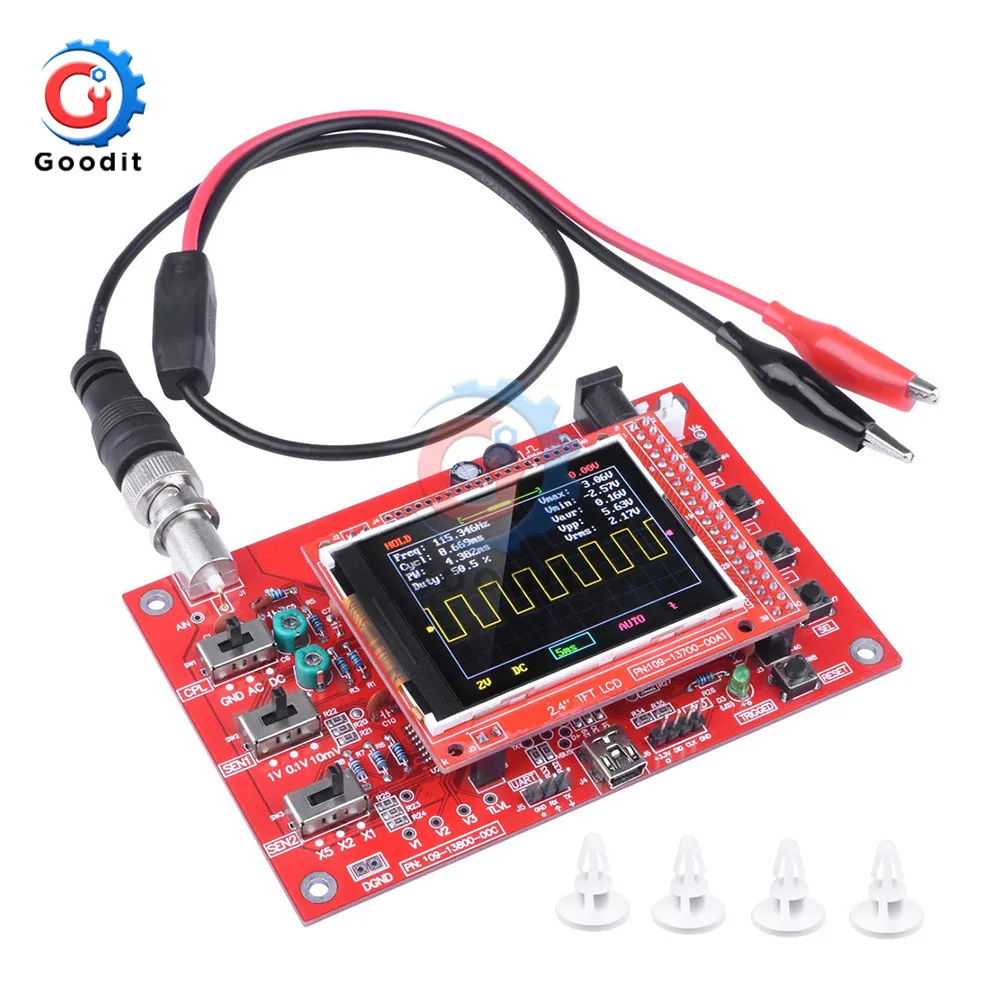

1 шт. x спаянный 2,4 "цифровой осциллограф TFT
