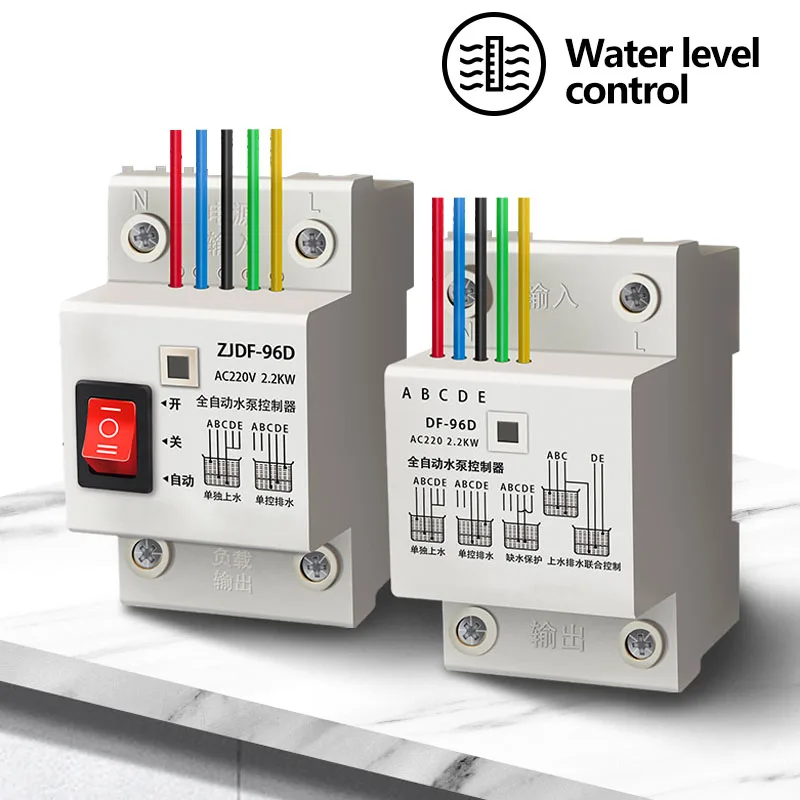

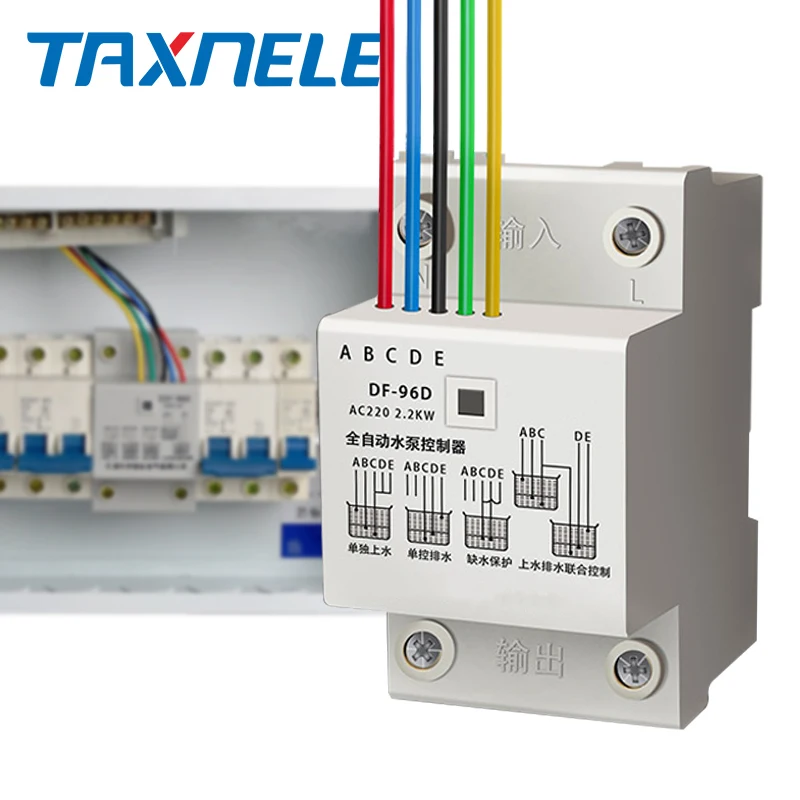

DF-96ED автоматический контроллер уровня воды 10 А 220 в резервуар для воды датчик определения уровня жидкости контроллер водяного насоса

Параметр

1, параметр

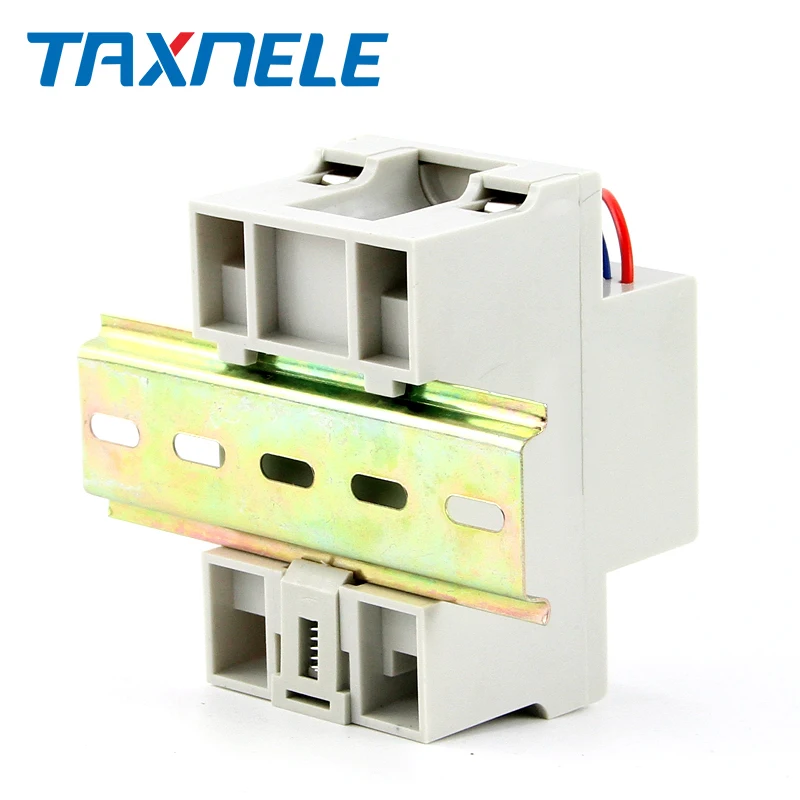

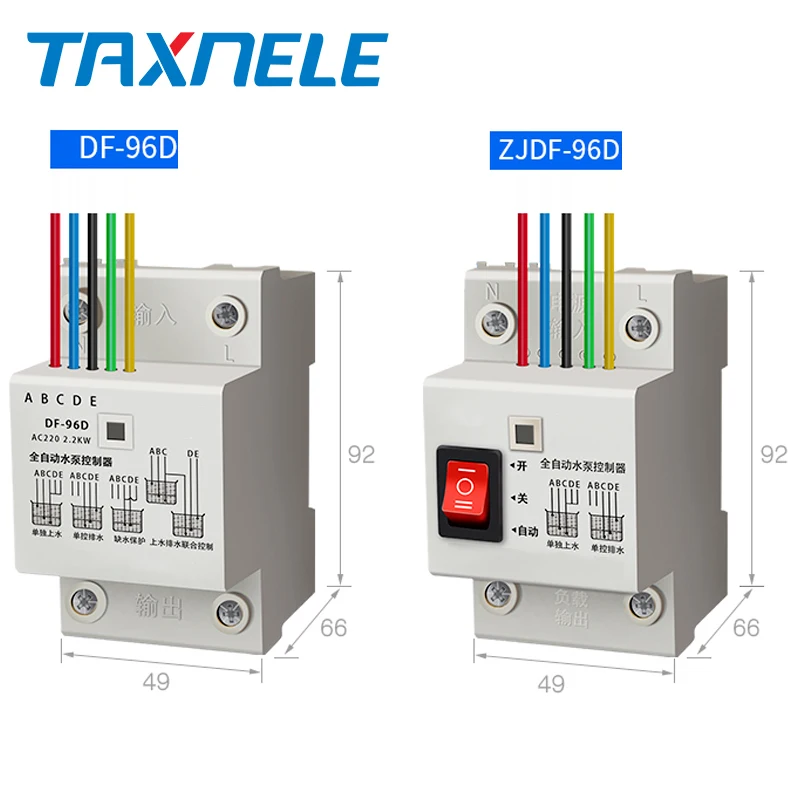

Параметры Тип: DF-96DОбновленоVЭрсион РабочийНапряжение: AC220 В/50 Гц МаксТок: 10 А (использование30АЗадержка) Установка: DinРельсКрепление МощностьПотребление ≤ 2 Вт ПередачаСигнал: 500 м Размер: 126*88*51 мм

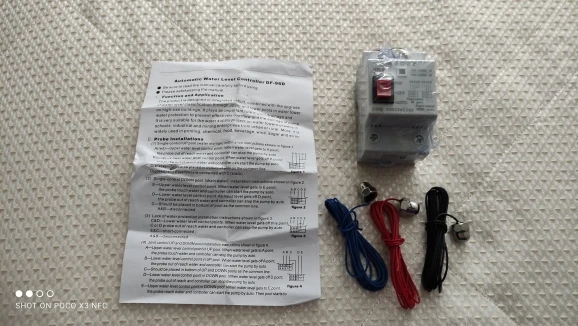

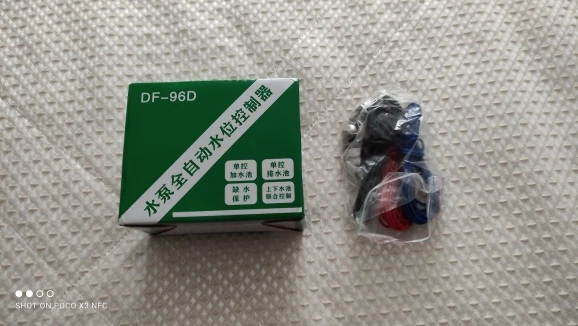

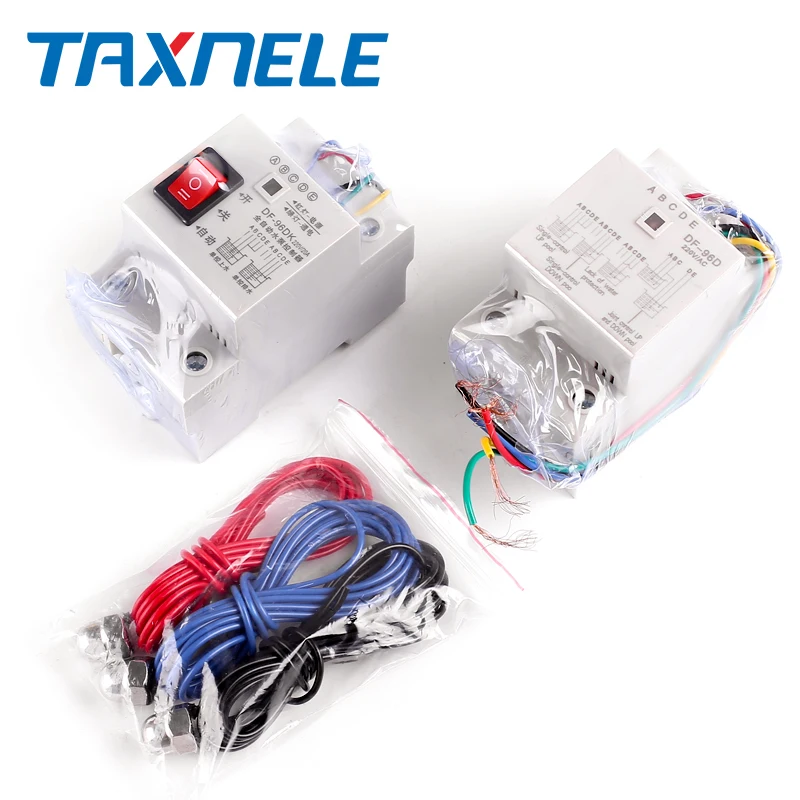

Посылка:

2015 г. 1 предметАвтоматический переключатель регулятора уровня воды

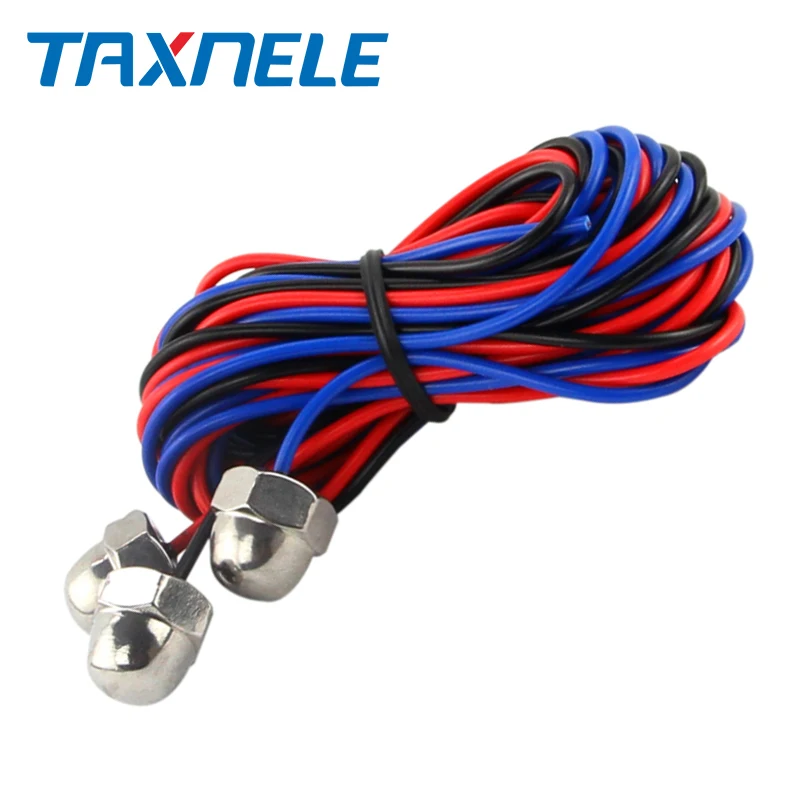

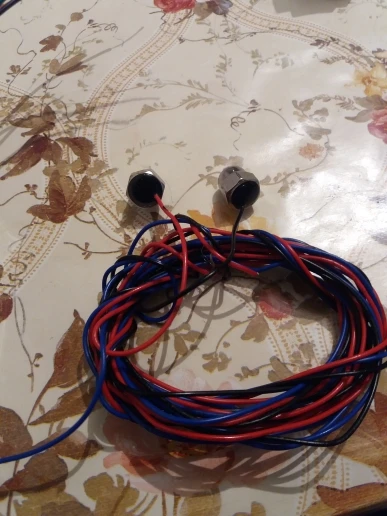

Датчик 200 см, 3 шт.

Инструкции по установке в бассейне с одним контролем (хранилище воды) показаны на рис. 1

A (красный)-верхняя точка контроля уровня воды. Когда уровень воды достигает точки, Сенсорный датчик воды и контроллер могут остановить насос автоматически. B (синий)-нижняя точка контроля уровня воды. Когда уровень воды снижается с точки B, Зонд с недоступной водой, а контроллер может запустить насос автоматически. C (черный)-следует поместить на дно бассейна в качестве общей линии. D (зеленый) и E (желтый) связаны с C (черный). Инструкции по установке пула с одним контролем (сливной воды) показаны на рис. 2.

E-верхняя точка управления уровнем воды. Когда уровень воды достигает точки E, Датчик касания воды и контроллер может запустить насос автоматически. D-нижняя точка управления уровнем воды. Когда уровень жидкости снижается с точки D, Зонд из недоступной воды, а контроллер может автоматически остановить насос. C-следует поместить в нижнюю часть бассейна в качестве общей линии. A & B-отключен Инструкции по установке с защитой от воды показаны на рис. 3.

C & D-нижние точки контроля уровня воды. Когда уровень воды выходит из этой точки, Зонд C или D из недоступной воды, а контроллер может автоматически остановить насос. E & C-короткое соединение; A & B-отключен Инструкции по установке пула для управления соединением вверх и вниз показаны на рисунке 4.

A-верхняя точка управления уровнем воды в бассейне. Когда уровень воды попадает в точку, зонд сенсорный водой, и контроллер может остановить насос автоматически. B-нижняя точка управления уровнем воды в бассейне. Когда уровень воды соскальзывает с точки, зонд может запустить насос автоматически. C-следует поместить в нижнюю часть пулов вверх и вниз в качестве общей линии. D-нижняя точка управления уровнем воды в нижнем бассейне. Когда уровень воды соскальзывает с точки D, датчик находится вне досягаемости, а контроллер может автоматически остановить насос. E-верхняя точка управления уровнем воды в нижнем бассейне. Когда уровень воды попадает в точку E, зонд достигает воды, и контроллер может запустить насос автоматически. Затем бассейн начинает сливать воду. Если нет, точка E отключена.

Используется для решения проблем:

1. Включено, но не работает: A. Проверьте, горит ли красный индикатор. В противном случае соединение будет достаточно хорошим; 2. Если уровень воды выше или ниже датчиков, но насос не запускается и не останавливается автоматически, проверьте его следующим образом. О. Расположен ли зонд слишком высоко или низко, чтобы уровень воды мог достичь или выйти из него; B. Соединение верхней и нижней линии или датчика происходит из-за ошибки или короткого подключения; C. Чтобы проверить, ржавеет ли зонд или нет, или соединение достаточно хорошее. D. C-проверьте общую линию, находится ли она в самом низком дне бассейна.

Дисплей продукта
