Миоэлектрический датчик EMG, мышечный электрический датчик сигнала, модуль сбора биометрического датчика
1) Описание продукта
Схема приобретения EMG (Электромиография) фиксирует слабый сигнал EMG на поверхности кожи, усиливает и фильтрует ее. Выходной сигнал может распознаваться процессором Arduino и использоваться в качестве системы управления на основе сигнала EMG.
2) конкретные параметры
L Количество каналов: 1

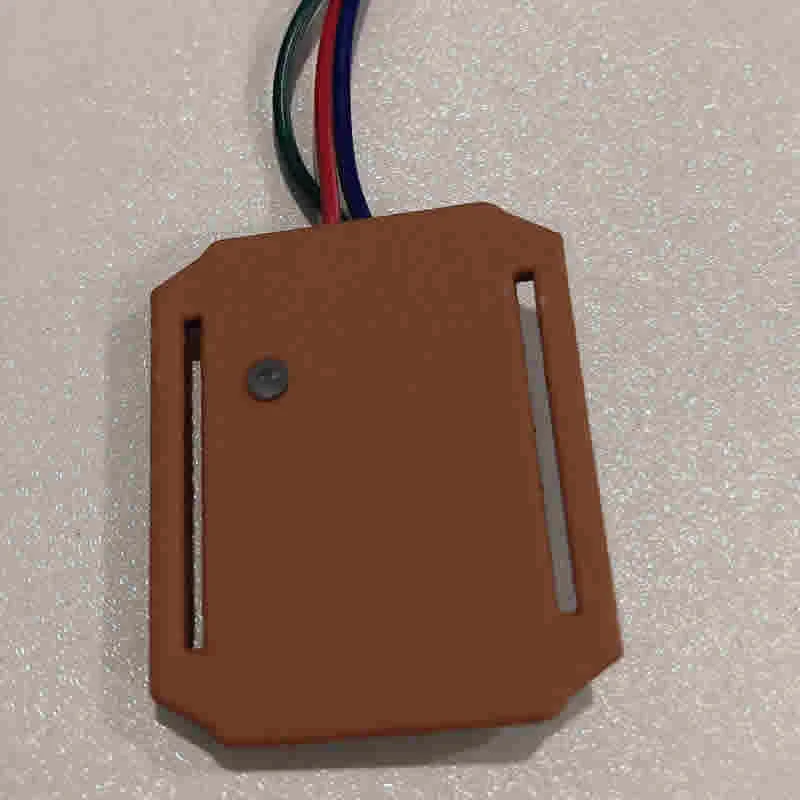

Размер l: 39 мм x 32 мм x 7 мм
L диапазон входного напряжения питания: 4,8 в ≤ Vin ≤ 5,5 В, рекомендуется использовать 5 В для входного напряжения источника питания.
Диапазон выходного напряжения сигнала l: 0 В ≤Vo≤ 5 В
Увеличение l сигнала: 1000
Диапазон частот цепи фильтра l-диапазона: 10 Гц ≤ f ≤ 1000 Гц
L Напряжение смещения сигнала: 2,5 В.

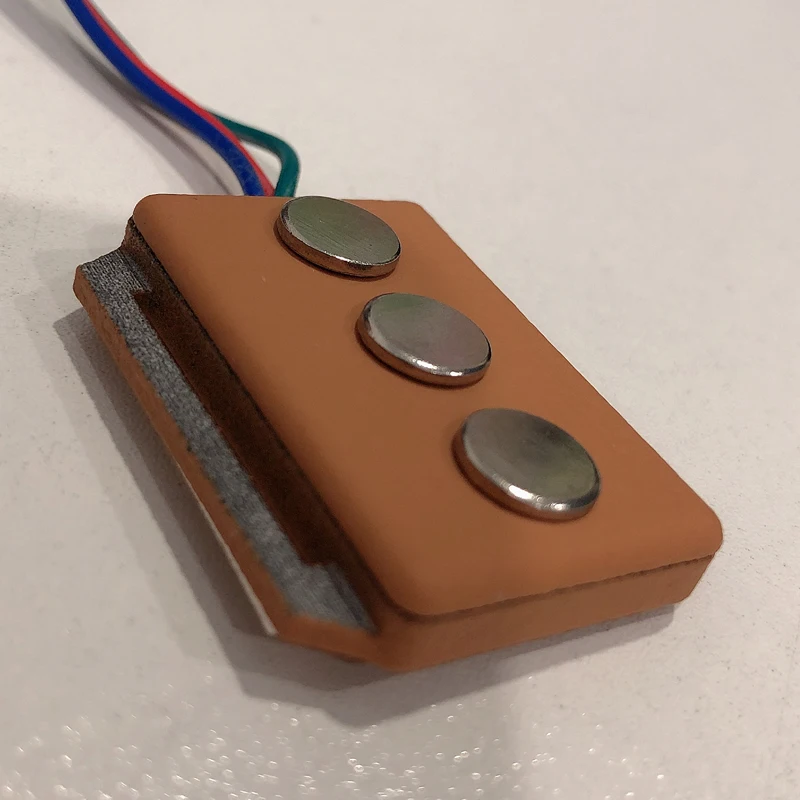

Модуль датчика EMG имеет три вывода: красный, зеленый и синий.
Красный вход питания 5 В
Зеленая Земля
Синий выход сигнала EMG.
Три ведущих разъема-это иглы DuPont.
3) Меры предосторожности
L выходное напряжение сигнала от 0 В до 5 В. Чтобы предотвратить превышение диапазона напряжения сигнала в диапазоне напряжения приема AD, Измерьте Диапазон выходного напряжения сигнала EMG с помощью осциллографа или мультиметра.
4) Список доставки
Миоэлектрический датчик * 1 шт.
