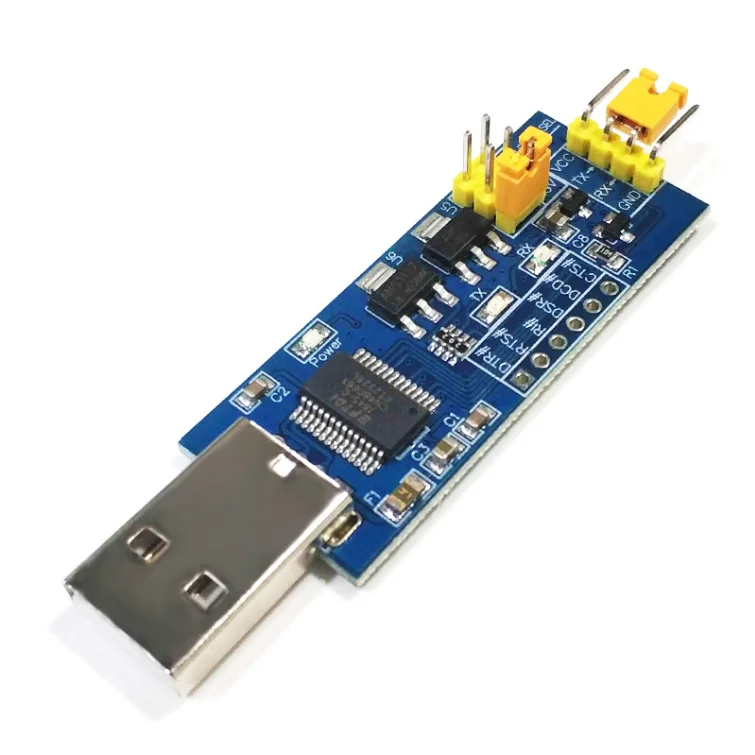

FT232RL модуль последовательного порта USB к TTL последовательный порт небольшая плата 5 в 3,3 В 1,8 в уровень загрузка линии горения

Ссылка для загрузки драйвера:Https://pan.baidu.com/s/1x9Zwpr35d-R0rPVFrg7cAw

Этот модуль Поддерживает трехуровневый переключатель 5 В/3,3 В/1,8 в, переключатель VCC/TX/RX/RTS/CTS/DTR/DCD/RI/switch

Особенности модуля1. Оригинальный основной чип управления FT232RL, быстрая скорость и хорошая стабильность.2. Поддержка 32/64-битной системы Windows XP/WIN7/WIN8/WIN10.3. Стабильная скорость до 3 Мбит/с (3 раза 921600).4. Источник питания VCC и уровень сигнала (включая CTS/RTS/DTR/RI/DCD) можно свободно переключать при 5 В/3,3 В/1,8 в для адаптации к различным системам напряжения.5. Встроенный источник питания (синий), прием (зеленый) и отправка (красный) с тремя индикаторами.6. 500 мА Самовосстанавливающийся Предохранитель на борту, автоматически отключается в случае перегрузки по току/короткого замыкания, эффективно защищает безопасность компьютера.7. Высокая мощность источника питания, выходной ток до 500 мА, может управлять большинством однокристальных микрокомпьютерных системных плат.8. Встроенный защитный диод, иногда аномальное напряжение сигнальной линии не повредит модуль.9. Выводите сигнальные контакты CTS/RTS/DSR/RI/DCD, что может облегчить управление аппаратным потоком.10. Небольшой размер и высокая степень интеграции, печатная плата всего 20*50 мм и занимает только ширину одного USB-порта. Даже если порт USB находится очень близко к компьютеру, это не повлияет на установку других устройств.Описание штифтаВыбранный контакт 1,5 В/3,3 В/1,8 в: переключатель Крышка короткого замыкания для выбора выходного напряжения. (должен быть подключен)

2.TX/RX: последовательный контакт данных (относится к TX/RX модуля, соответствующему RX/TX внешнего устройства)

3.VCC/GND: питание/Земля (необходимо подключить GND, можно подключить VCC)

Зарезервированный аппаратный штифт управления потоком, потому что он используется редко, поэтому штифт строки по умолчанию не сварен

Контакт TX/RX крышка короткого замыкания должен быть подключен непосредственно при транспортировке для проверки функции, и его можно удалить при использовании.
