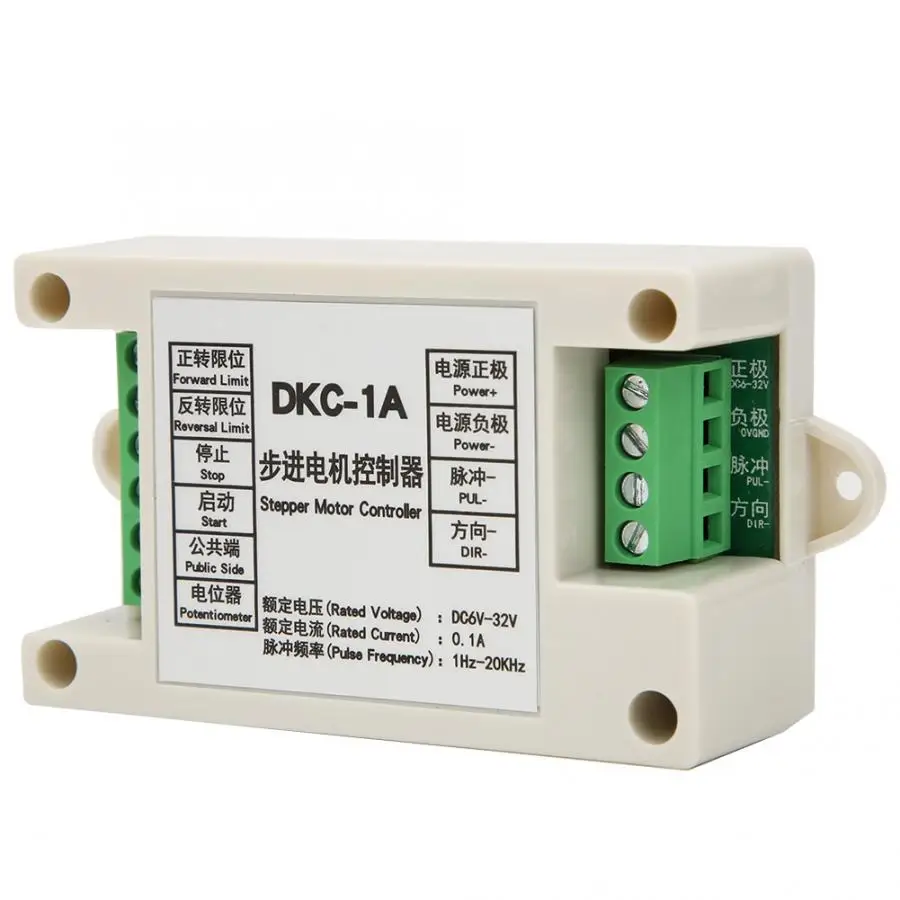

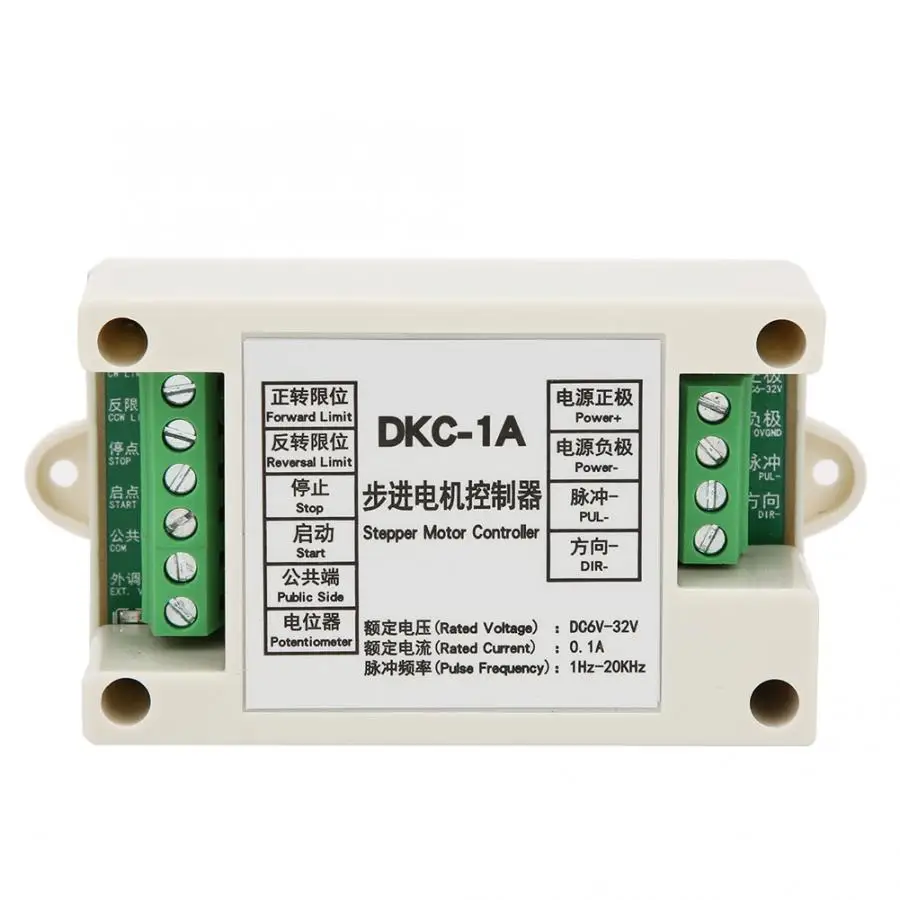

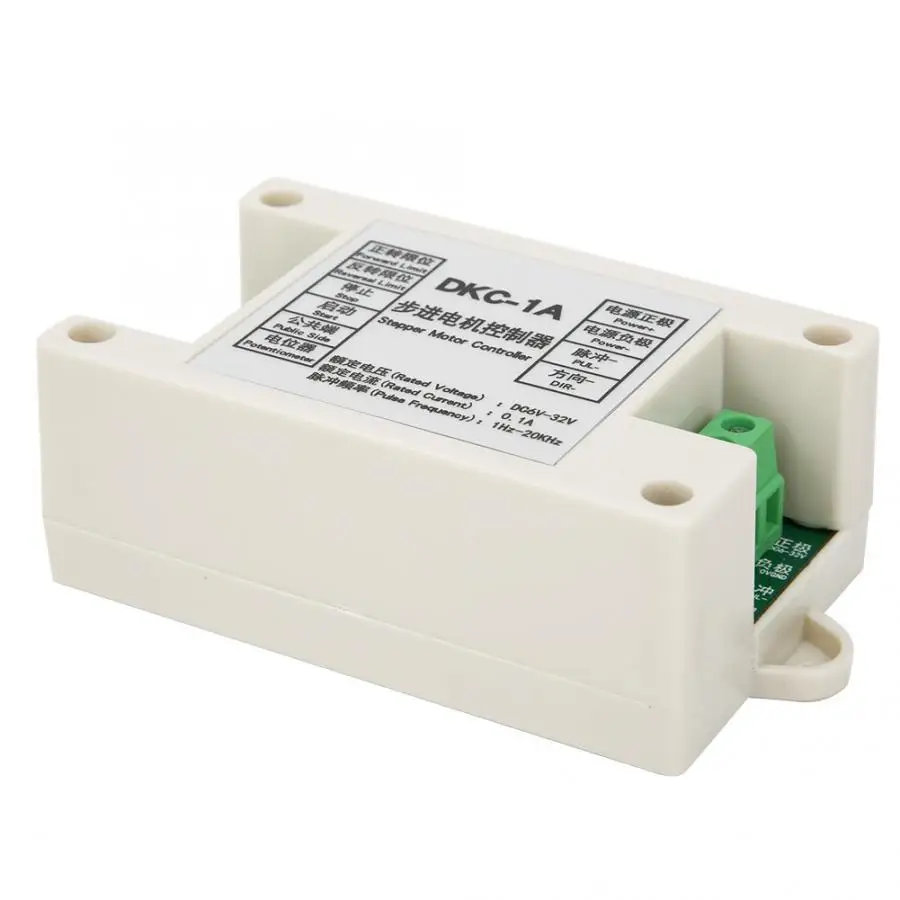

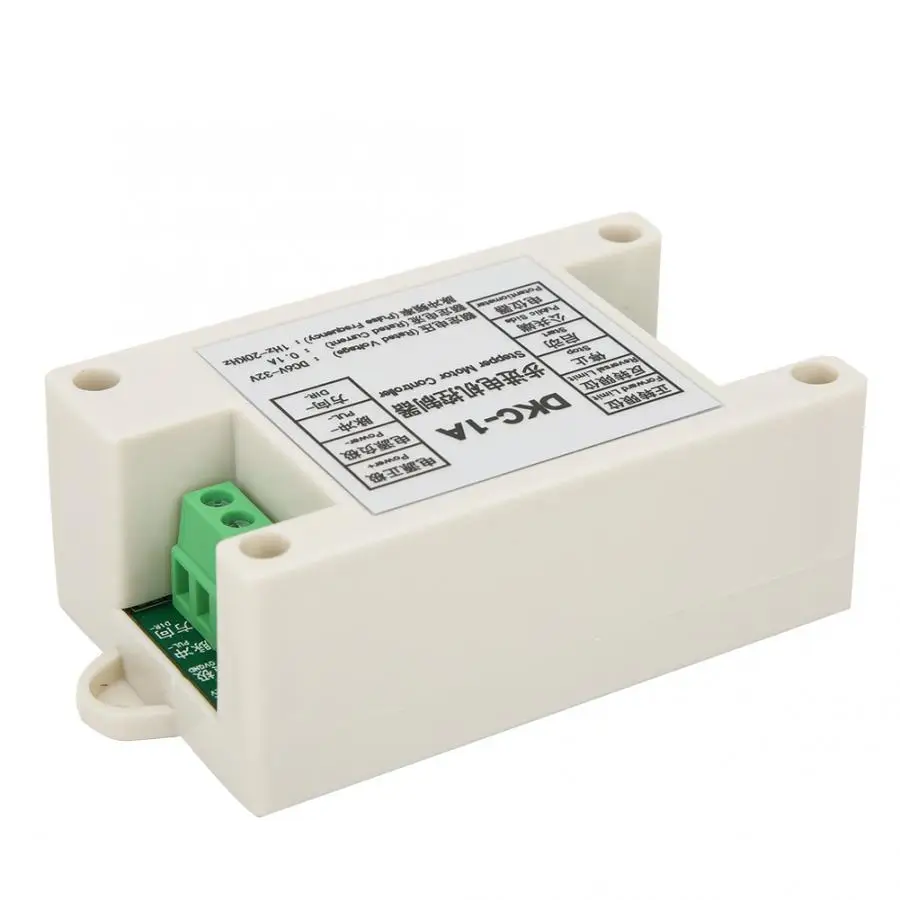

Драйвер контроллера скорости двигателя для шагового серводвигателя 5 32 В постоянного тока контроллер PLC Драйвер шагового двигателя

Драйвер контроллера скорости двигателя для шагового серводвигателя DC5 ~ 32V PLC контроллер

Характеристика:

1. Подходит для шаговых двигателей, серводвигателей. 2. Интегрирован с ускорением s-типа с функцией немедленного останова. 3. Защита обратного подключения, защита от перенапряжения, защита от перегрузки по току. 4. Встроенное регулирование скорости и внешнее регулирование скорости интеллектуальное автоматическое переключение. 5. Частота импульса до 20 кГц может быть выходной. 6. Введите все оптопары изоляции, выход отрицательного импульса. Входной сигнал активный низкий.

Спецификация:

Тип товара: регулятор скорости шагового двигателя Входное напряжение: DC5 ~ 32 В Настройка режима работы: (переключатель циферблата: 1 вкл., 0 внизу)

1. Контрольный сигнал 0-24 В, сигнал действителен для падающего края, и сигнал триггера должен храниться выше 2.5US. 2. Встроенный потенциометр и внешний потенциометр автоматически переключаются. Внешний интерфейс потенциометра приостановлен, что является мошенническим контролем скорости бортового потенциометра. Если внешний потенциометр подключен (менее или равен 10K), плата управления автоматически переключается на внешний потенциометр. 3. Запустите Переключатель настройки, бортовой потенциометр скорости, внутри контроллера, откройте корпус для настройки. Описание функции: 1. Автоматический режим круглого хода: после запуска контроллера режима (общий конец и входное касание), двигатель автоматически перемещается вперед и назад между предельным и обратным ограничением. До тех пор, пока триггер не прекратит вход. 2. Одиночный Сенсорный режим: после запуска режима двигатель будет вращаться. Когда двигатель достигнет переднего предела, двигатель остановится. Если двигатель срабатывает снова, он будет обращен вспять. При достижении обратного предела двигатель останавливается. Включите двигатель запуска снова и повторите вращение вперед для этого цикла. 3. Одиночный режим круглого хода: после запуска режима Двигатель вращается вперед. Когда он достигает лимита вперед, он останавливается, затем начинает обращать вспять. При достижении обратного предела двигатель останавливается. 4. Режим пробежки: начальный конец и общий конец соединены с передним вращением, и релиз остановлен; Соединение между концом стоп и общим концом отменено, И стоп выпущен. Проводка и другие инструкции: 1. Контроллер является шаговым двигателем общего назначения и серводвигателем. Общий привод шагового двигателя, Серводвигатель может быть подобран и использован независимо от размера двигателя. Различные метки портов привода двигателя отличаются, но интерфейс функционирует одинаково. EM = ENA = PREE enable PUL = PULS = CLK pulse DIR = CW = направление CCW Этот контроллер использует общий метод подключения анода: Драйвер PUL + и DIR + подключаются к положительному полюсу источника питания + 24 В Контроллер пул-подключенный драйвер импульсный вход (PUL-, PULS-, CLK-) Привод DIR-подключенный привод направления ввода (DIR-, CW-, CWW-) EN +, EN-это, как правило, пусто. 2, концевой переключатель, кнопочный переключатель Механические переключатели, кнопочные переключатели, ограничительные переключатели, ножные переключатели и т. д. используются в двух проводах, как правило, открытого типа. Одна нога соединена с общим концом, а другая нога соединена с соответствующим входным концом, таким как старт, стоп, и передний и обратный предел. Электронные переключатели, такие как Фотоэлектрические переключатели, бесконтактные переключатели и переключатели холла, требуют трехпроводной DC24V, как правило, открытый тип NPN. Две линии являются линиями электропередачи и непосредственно подключены к источнику питания контроллера; Другая-сигнальная линия, которая непосредственно подключена к соответствующим входным, стоп, передним и обратным ограничительным клеммам. 3, внешний потенциометр Внешний потенциометр скорости требует значения сопротивления ≤ 10K, и питание не требуется. Подключение внешнего потенциометра должно быть подключено только к внешнему входному терминалу регулирования скорости общего терминала соответственно.

Посылка:

1 х Драйвер Руководство пользователя (на английском языке)-1 шт.
