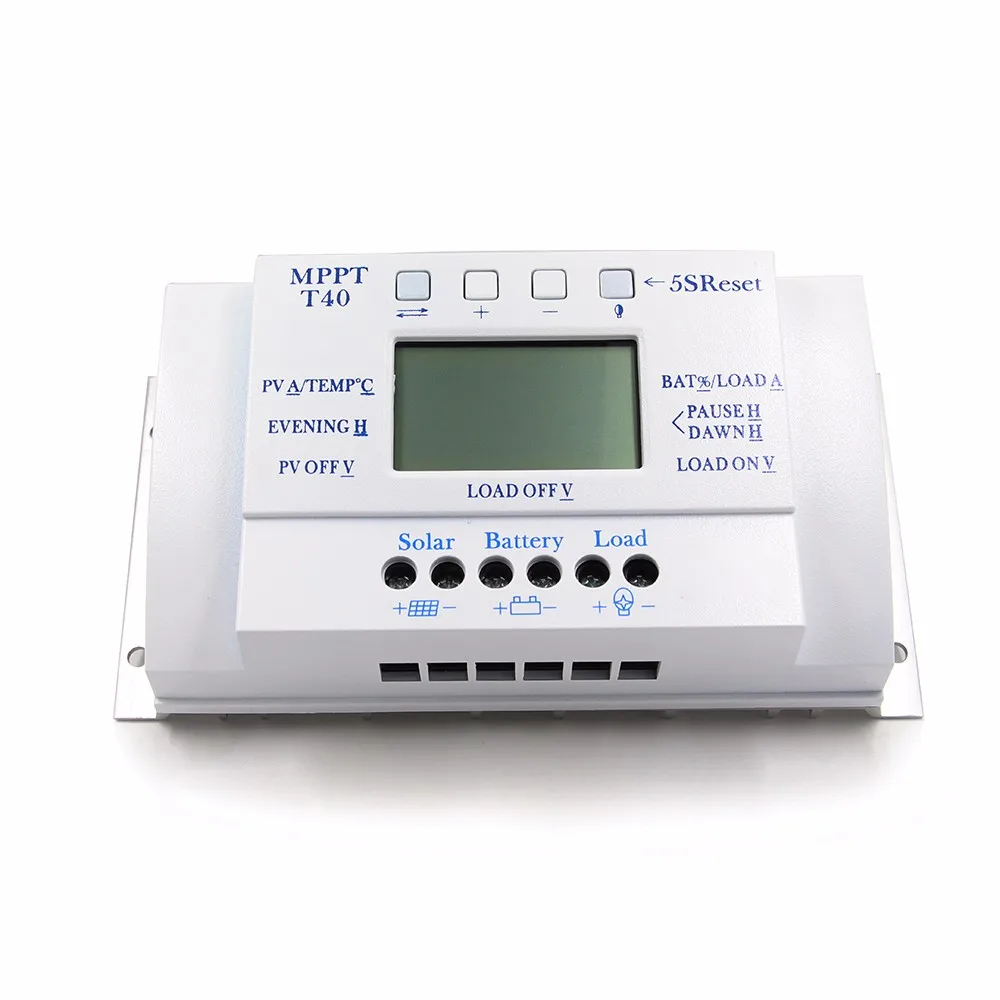

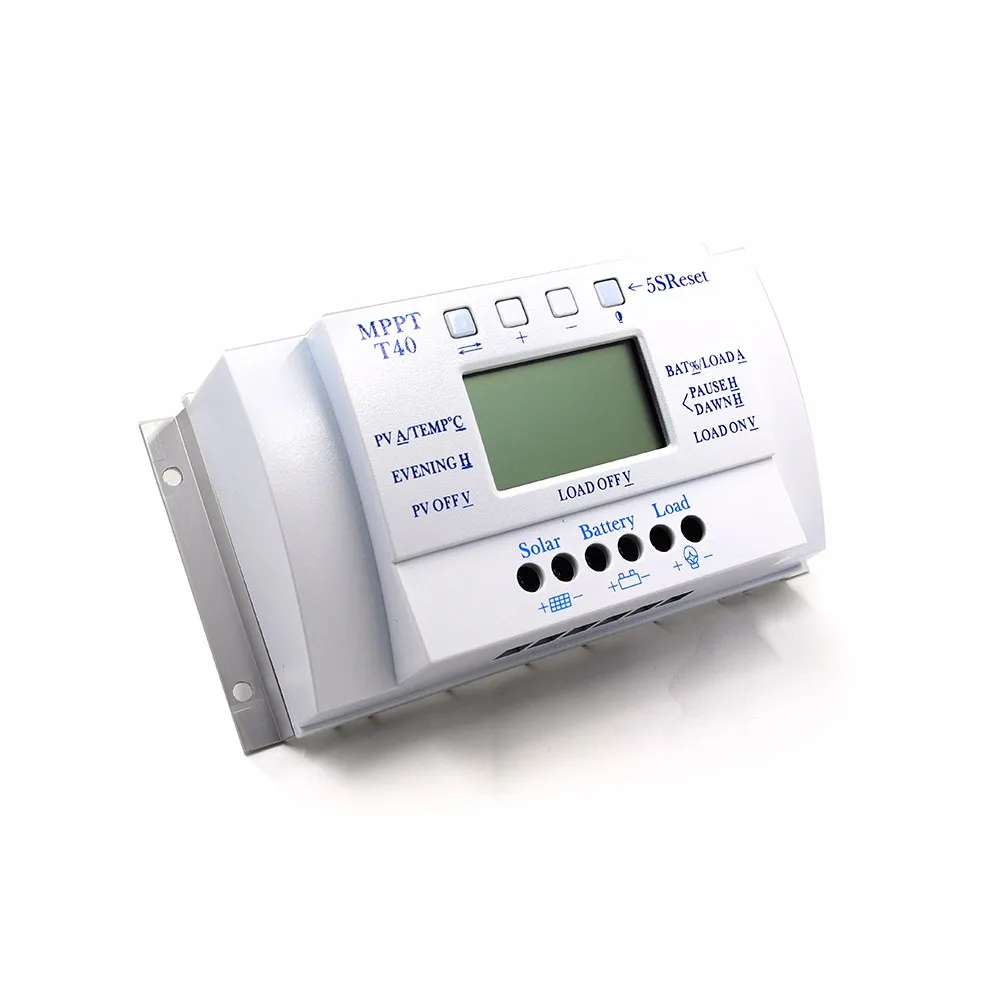

Регулятор заряда солнечных батарей с ЖК-дисплеем, 40 А, 1224 в

40A T40Solar Charge контроллер двойной таймер

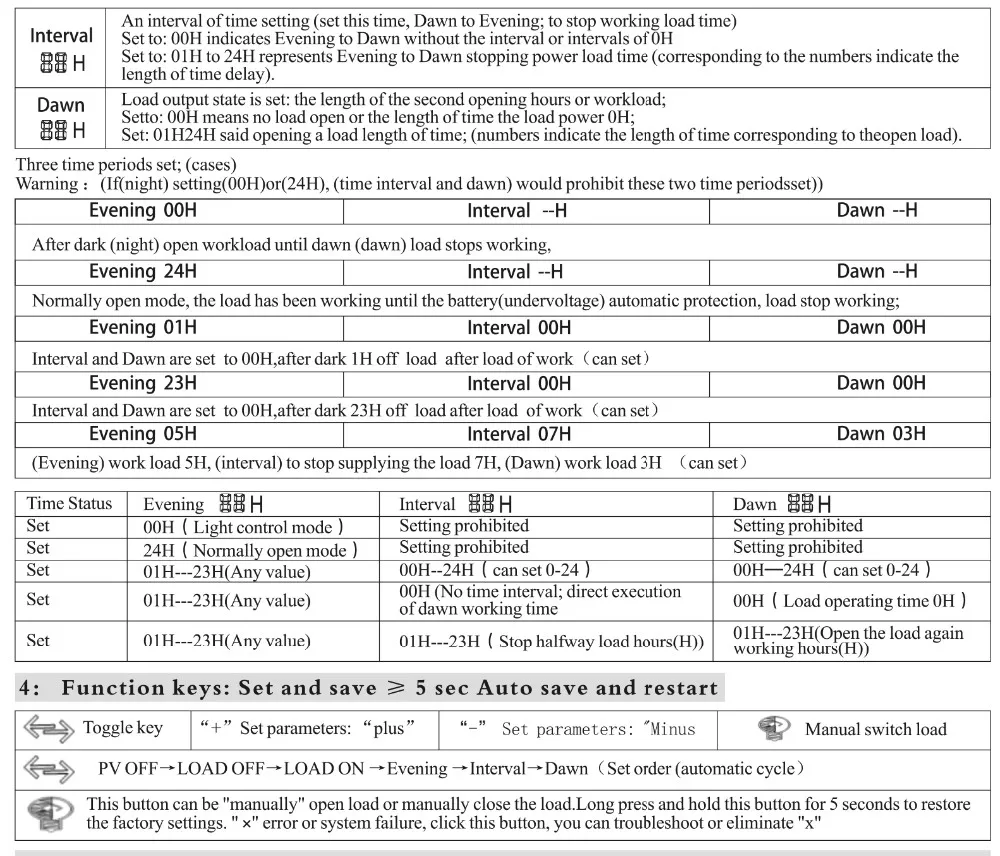

MPPT T40-это обновление MPPT40. Это второе поколение MPPT40.Самая большая разница между двумя модельными солнечными контроллерами заключается в том, что MPPT T30-это светильник с двойным таймером.

Это трехкратный контроллер в вечернее рабочее время, интервал оставшегося времени паузы, рассвет рабочего времени (функция утреннего светильник), пользователь может в соответствии с их потребностями, установите разное время.

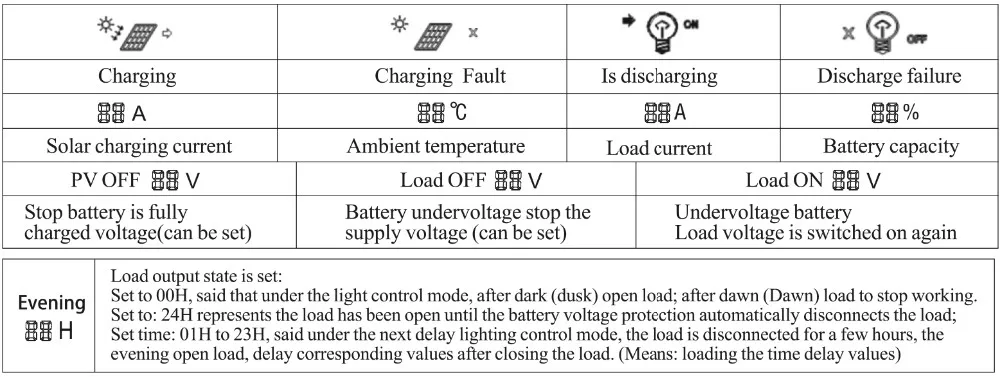

A: время (Вечерняя работа) B: время (пауза) C: время (рассвет)

Введение продукта:

Серия "T" интеллектуального многоцелевого солнечного контроллера заряда

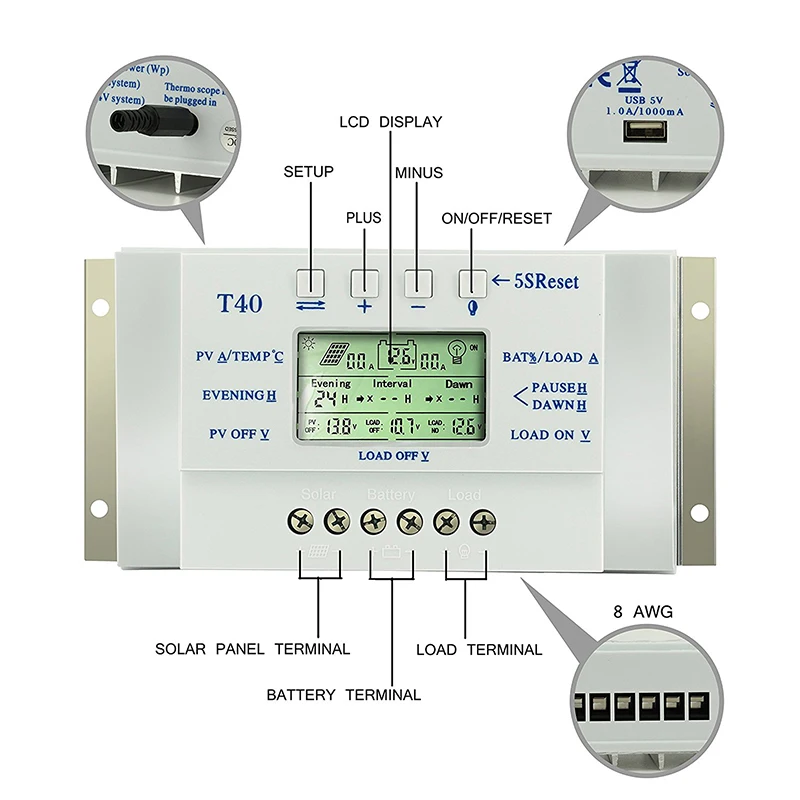

ЖК-дисплей

Защита от обратного разряда батареи

Простое (и более точное управление) управление

Защита от обратной полярности аккумулятора

PWM charing mode + MPPT

Батарея под защитой напряжения

Пользователь параметров может сбросить

Защита от перегрузки, короткого замыкания

Ключ для открытия и закрытия нагрузки

Функция автоматической компенсации температуры

Ключ для восстановления заводских настроек

USB 5V зарядка (ток 1500mA/1.5A) опционально

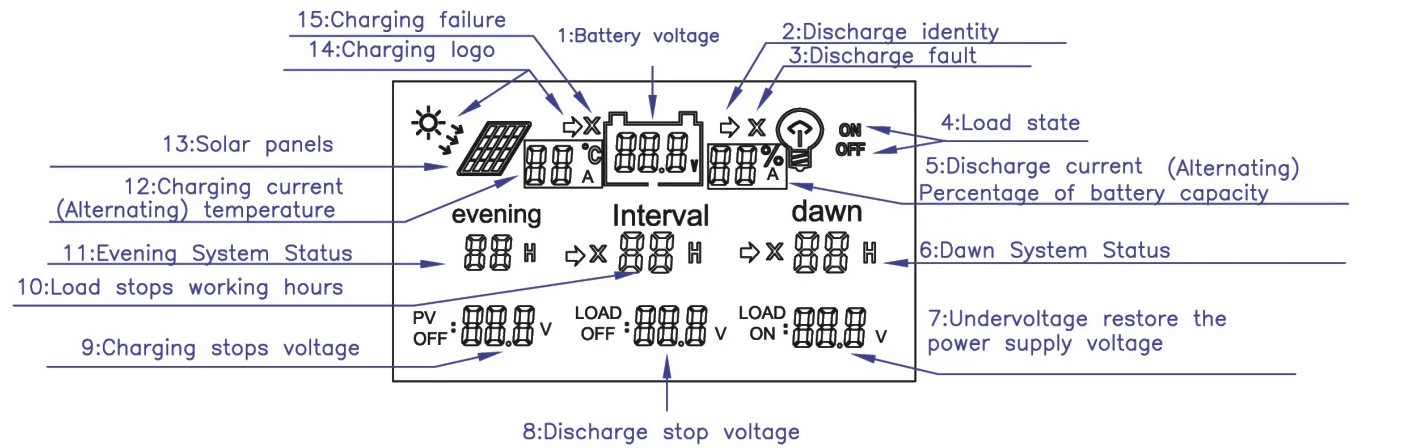

Только один экран, чтобы показать всю информацию о зарядке.

Оптовая продажа, пожалуйста, свяжитесь с нами через aliexpress сообщение!

Примечание: высокое качествоСовместимые MPPT + PWM солнечные контроллеры, не 100% Ture MPPT

Таблица параметров:

Параметры/модель

T10

T20

T30

T40

Максимальный ток мощности

10A

20А

30A

40А

Установка Lin mm2

4 мм2

8 мм2

10 мм2

12 мм2

Монтажная линия (AWG)

10 (AWG)

8(AWG)

7(AWG)

6(AWG)

Конфигурация емкости аккумулятора

100 Ач

200ач

300 Ач

400AH

Размеры

143 × 89 × 46 мм

187*97*61 мм

Потеря нагрузки системы

≤ 13 мА

Петля Buck

≤ 100 мВ

Поплавковое напряжение батареи

13,8 V 12V система/27,6 V 24V система

Батарея под напряжением) защита

10,6 V 12V система/21,2 V 24V система

Аккумулятор (под напряжением) восстановительное напряжение

12,6 V 12V/25,2 V 24V системы

Режим зарядки

Совместимый MPPT + PWM

Рабочая температура

-10 ~ 60 °C

Температура хранения

-30 ~ 70 °C

Требования к влажности

≤ 90%, без конденсации

Компенсация температуры

-4 мВ/ячейка/°C

Температурный датчик (встроенные компоненты)

NTC 100K термистаты

Максимальное напряжение открытого замыкания солнечной панели

18V-24V 12V система 36V-48V 24V система)

Максимальное напряжение открытого замыкания солнечных панелей (В)

≤ 48 в

(Чехлы) 12V стандартная конфигурация системы

Пиковое напряжение панели солнечных батарей

18V-алюминиевая крышка, 25В

18V-алюминиевая крышка, 25В

18V-алюминиевая крышка, 25В

18V-алюминиевая крышка, 25В

Пиковая мощность панели солнечных батарей

50 Вт-130 Вт

100 Вт-260 Вт

200 Вт-380 Вт

≤ 500 Вт

Модель

T10

T20

T30

T40

Ссылка

Нажмите

Нажмите

Нажмите

Нажмите

1. Готовые инструменты и материалы для установки Qi и кабель. Пожалуйста, сравните Подходящий кабель

2. Убедитесь в том, что текущее значение <4A/mm2 поможет уменьшить падение давления в линии. Проверьте место установки соответствует соответствующим требованиям безопасности, избегайте влажных, пыльных, легковоспламеняющихся, взрывоопасных и коррозионных газов

3. Установите контроллер, установленный на вертикальную плоскость, см. Раздел V Монтажная диафрагма и расстояние между отверстиями. Для того, чтобы обеспечить хорошие условия охлаждения контроллера, контроллер в нижней части каждого защищены 10 см пространства

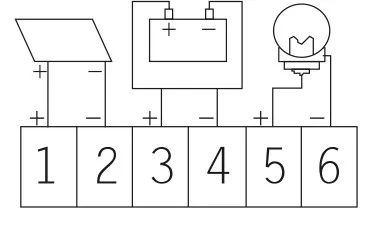

4. Как показано на правильной последовательности проводки: нагрузка, батарея, солнечная батарея пластина подключена к контроллеру, чтобы убедиться, что нагрузка, батарея, полярность панели солнечных элементов и контроллера

5. Перед использованием: внешний датчик температуры расположен в левой части датчика температуры контроллера, в аналогичной температуре батареи. (Линия экстенсивная должна быть встроена в устройства внешнего температурного зонда, в противном случае контроллер будет контролировать параметры компенсации температуры ошибки

6 Предупреждение: во избежание несчастных случаев установка: непрофессионалы не могут быть заняты погрузкой и разгрузкой

Нет правильной установки полярности кабеля солнечных панелей (ldquo + rdquordquo-rdquo) удаление полярности, вы можете повторно установить правильный

Больше, чем номинальная мощность солнечных панелей, чтобы уменьшить мощность солнечной панели, не превышает номинальную мощность контроллера разряда решение проблемы

Удаление нагрузки неправильно подключено к нагрузке, повторно установите правильный

Больше номинальной мощности нагрузки, чтобы уменьшить мощность нагрузки, контроллер не превышает номинальную мощность

Мгновенный пусковой ток слишком большой, емкость батареи слишком мала, Замена аккумуляторов большой емкости, устранение неисправностей кнопок

Полярность кабеля провода свободная или слишком квадратная и увеличивающая отведение жирного кабеля

Все ключи могут устранить неисправности, нажмите 5 секунд, чтобы восстановить заводские настройки.

MPPT 40A

Слежением за максимальной точкой мощности 40А автомат защити цепи Панели солнечные Контроллер заряда Регулятор Панели солнечные 500W/12V 1000W/24V

Совместим с солнечной панелью 1000 Вт (24 В) с темно-активированной функцией, максимальный ток составляет 40А таймер (функция освещения)

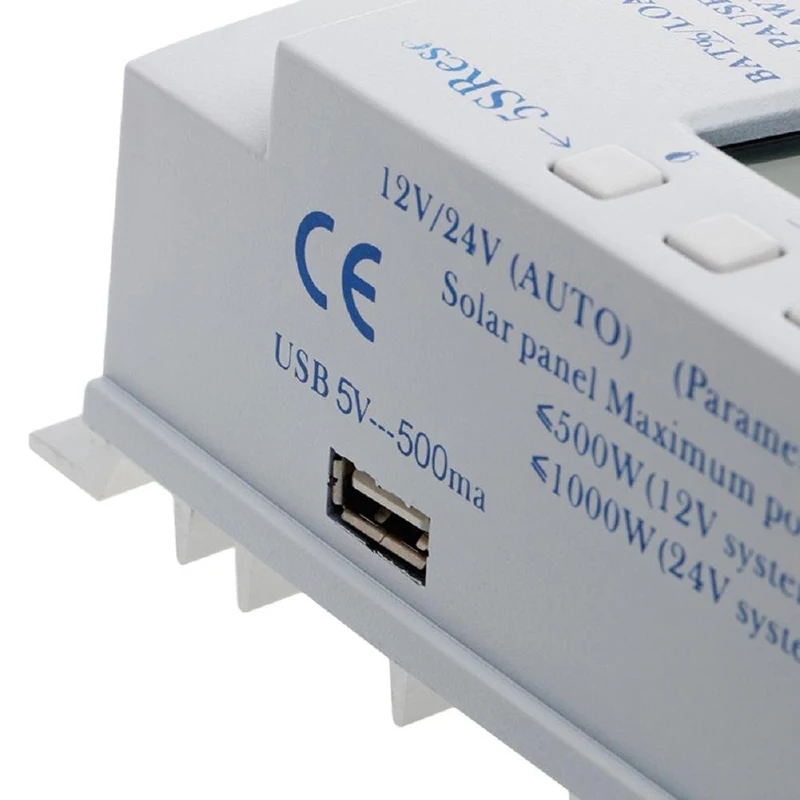

USB 5 В зарядка (для 500мА) на мобильный телефон.
