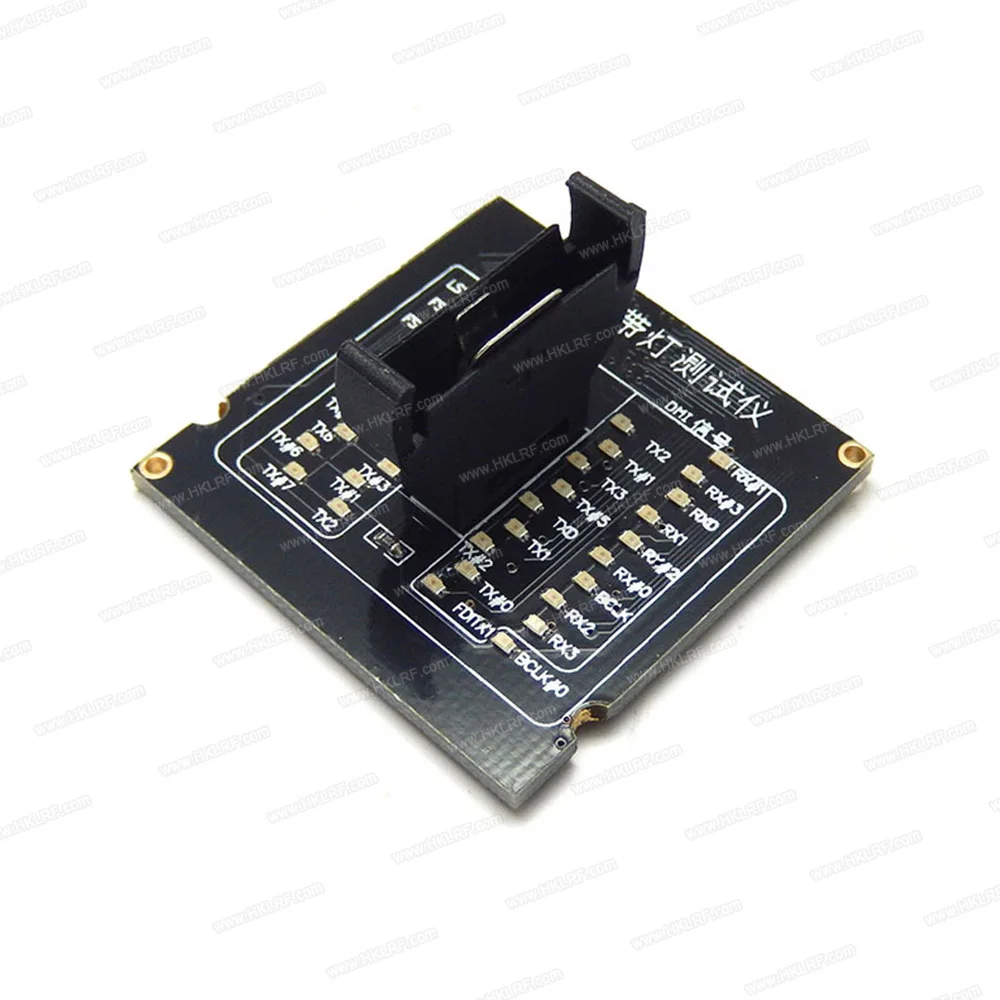

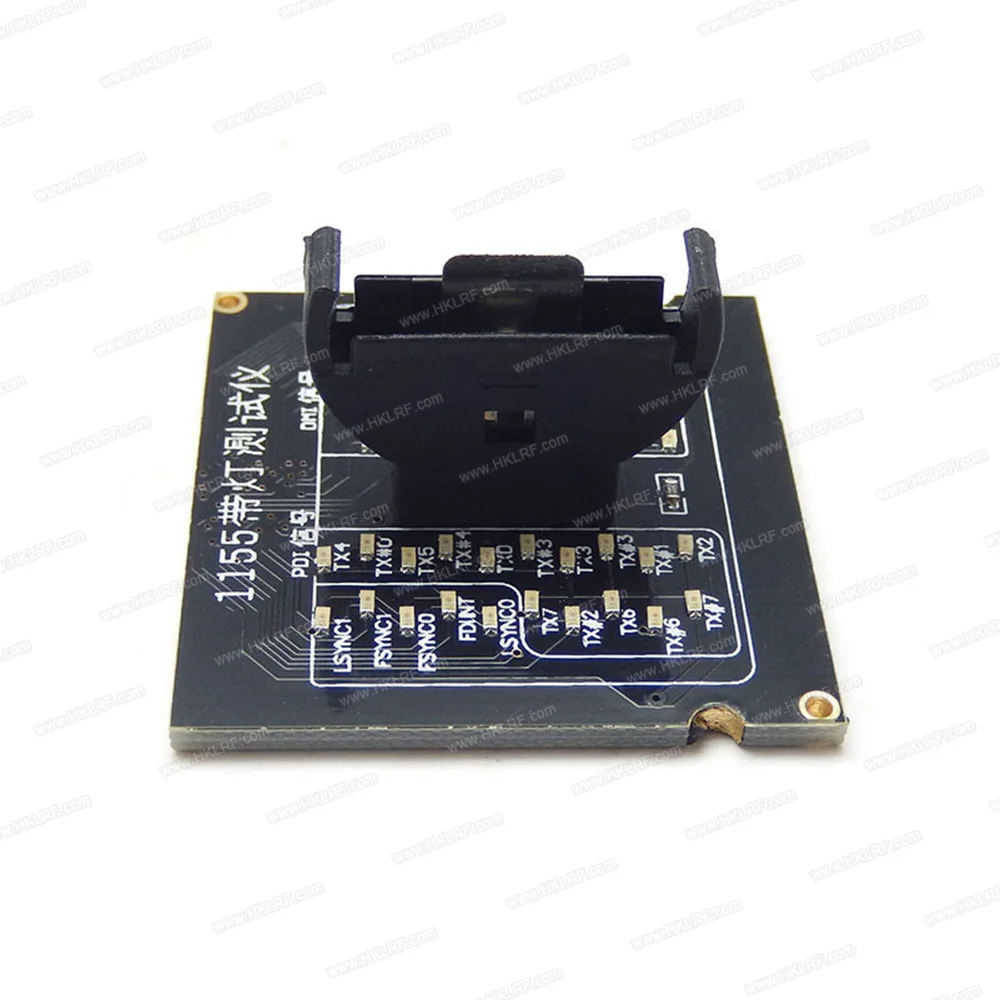

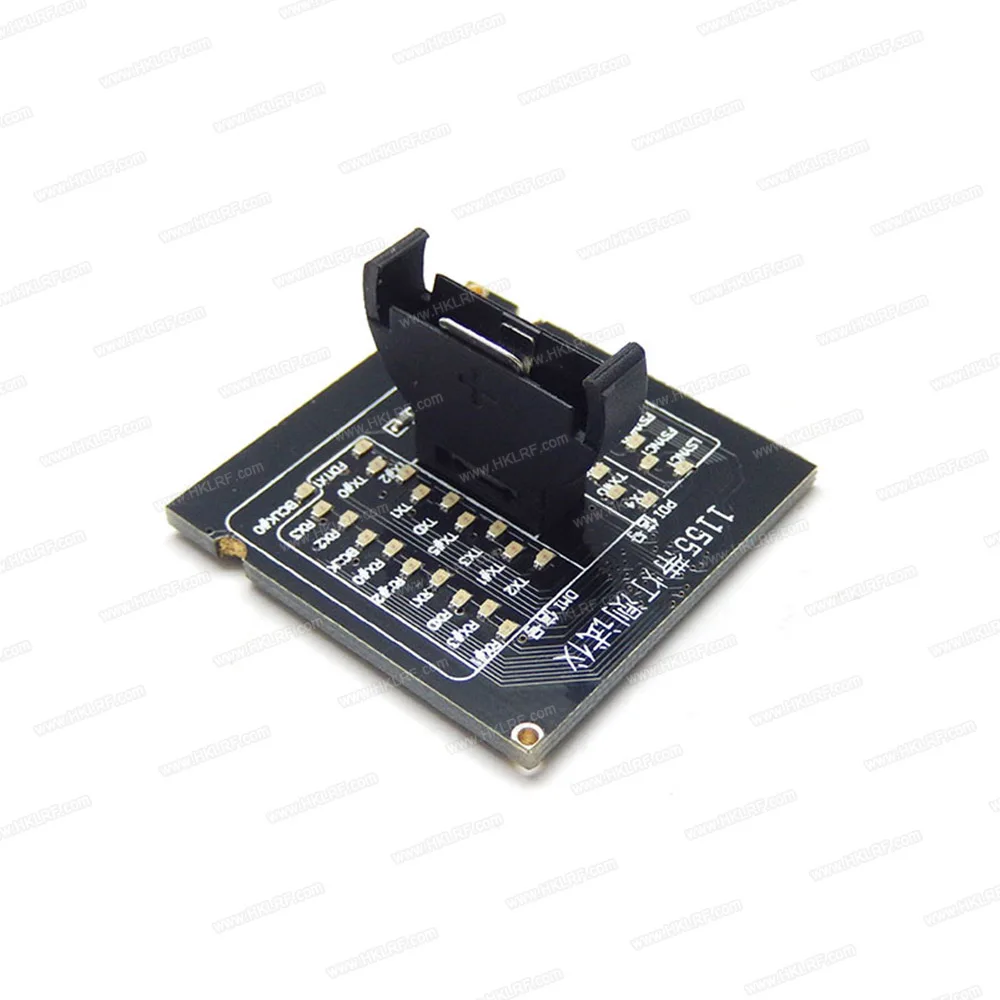

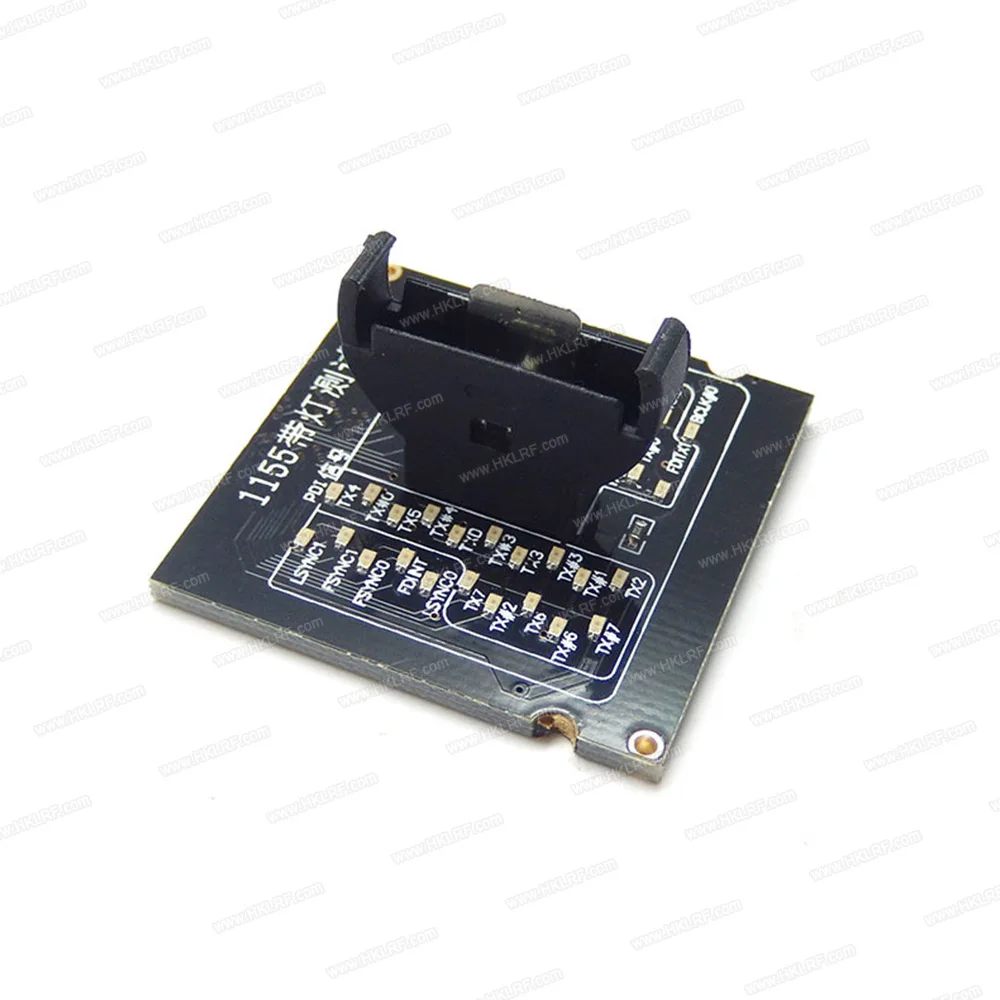

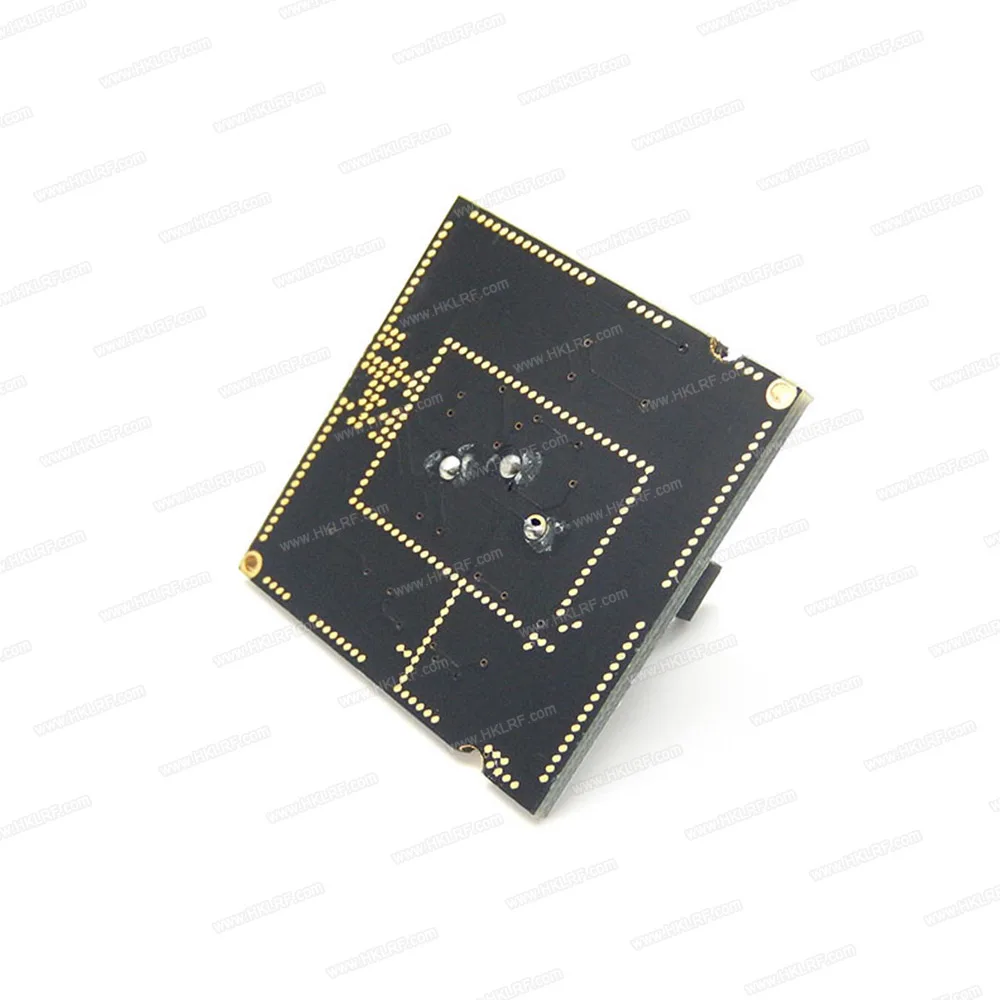

1155 фиктивная загрузка платы тестер для разъема ЦП 1155 настольная материнская плата CPU Тестовая карта
Введение в ЦП:
Новый процессор SKYlake 14 нм будет использовать интерфейс LGA 1151, то есть 1151 контактов на задней панели процессора. Broadwell.Haswell-это интерфейс LGA 1150 по сравнению с предыдущим broadwell. Haswell-это мост Ivy, а Svandy Bvridge-интерфейс LGA1155.
Описание тестера:
Тестер лампы с 1151 используется для проверки открытия и короткого замыкания сигнала шины между седлом ЦП основной платы и Северным мостом. Это необходимый инструмент для ремонта и отладки материнской платы компьютера путем замены традиционного метода ручного измерения мультиметром с помощью инструкции по использованию светящейся трубки, чтобы предотвратить повреждение ЦПУ во время обслуживания или отладки.
Использование:
1. Тестер 1151 в слоте ЦП и нажмите на железная крышка ЦП (обратите внимание, что материнская плата не электричество), с иглами для ряда батарей 2032 3 в на тестере, проверьте все сигнальные лампы DMI загораются, эти сигналы подключены к наборам микросхем northbridge, например светильник неяркий, Тогда эти сигналы имеют неисправность короткого замыкания, при открытии может встряхнуть компрессионную полосу ЦПУ, используя мультиметр для дальнейшего определения точки неисправности.
2. Если вышеуказанные шаги являются нормальными, установите нагрузку ЦП теми же шагами, запустите основную плату и проверьте различные сигналы напряжения и тактовых частот с помощью осциллографа.
Примечания:
1. Тестер 1151 тестируется без включения основной платы. При использовании тестера 1151 аккумулятор прислоняется к сливному штифту, тестовая лампа не включается, это могут быть положительные и отрицательные клеммы, соединенные с обратным ходом. Пожалуйста, выберите положительный и отрицательный клеммы аккумулятора.
2. После нескольких раз использования светильник тестера становится тусклым, так как напряжения Батареи тестовой лампы недостаточно, замените батарею самостоятельно.
3. Различные сигналы тестера, такие как напряжение источника питания ЦП, могут отображать различные сигналы из-за разной конструкции материнской платы разных производителей и разного чипсета. Пожалуйста, используйте ту же материнскую плату, чтобы сравнить и оценить неисправность.
Примечание:
Из-за того, что Авиапочта не может отправить батарейки типа «Таблетка» (CR2032, 3,2 в), мы не отправим батарейки типа «Таблетка», пожалуйста, покупайте в своем родном городе. Большое спасибо!
Посылка входит:
1 * тестер (без руководства на английском языке)
