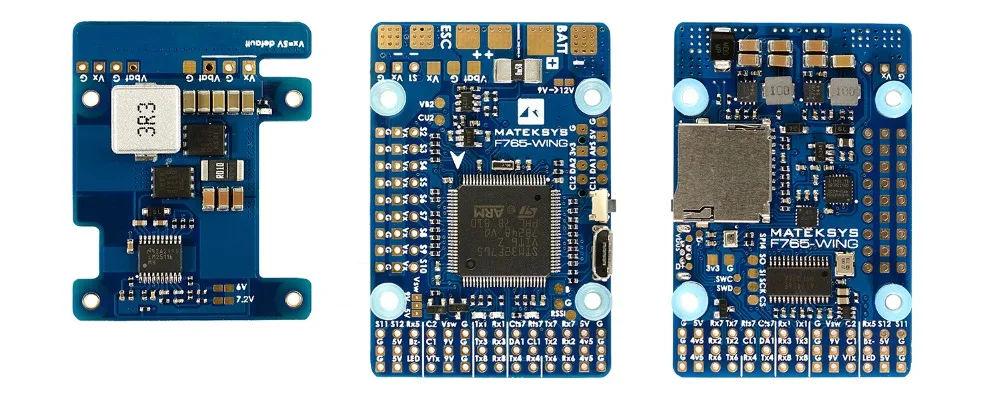

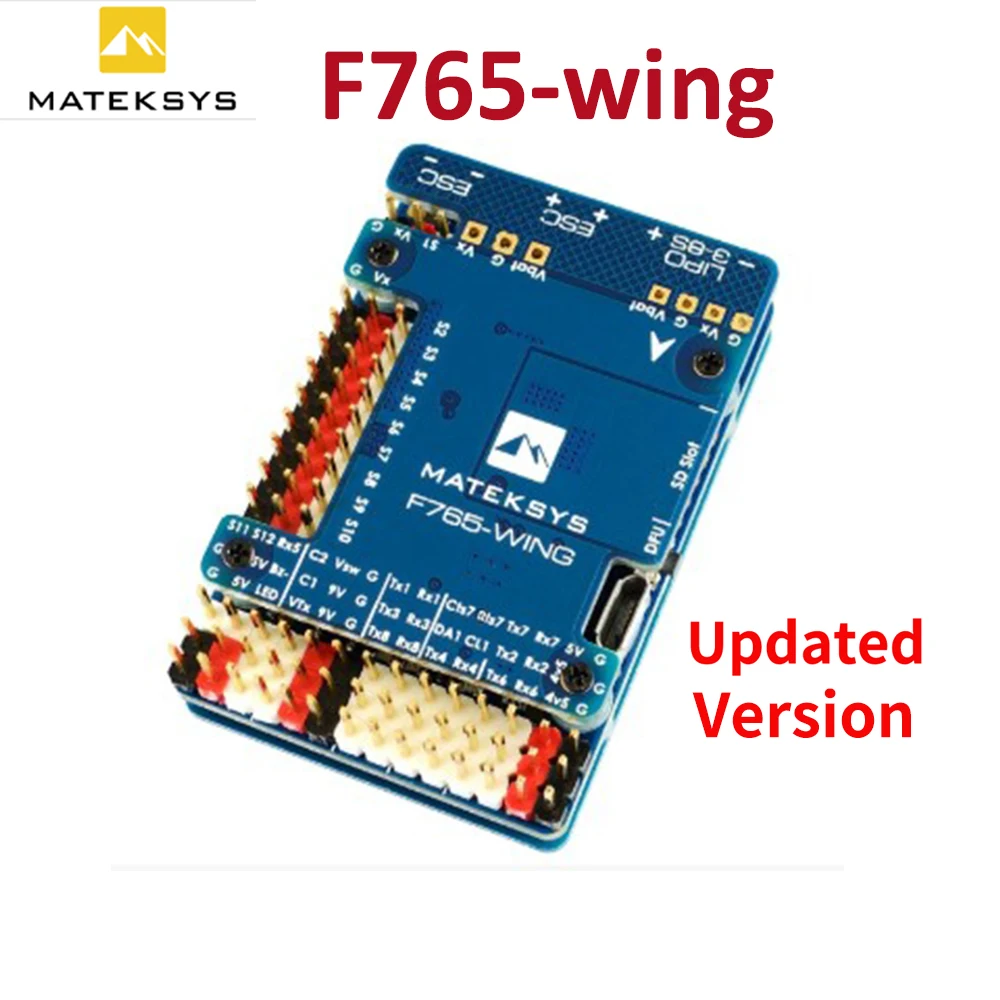

Контроллер полета F765-WING
![@KE}SYU7~_]JJIV6VWDZ{5O](https://ae01.alicdn.com/kf/Haceae1f214a34adcba114a498ecfc01bJ.png)
![EO{P_]DOF$7T3`E_M1_P3Y2](https://ae01.alicdn.com/kf/Hb37b722f545b4dd1966855ba64cc8e14A.png)

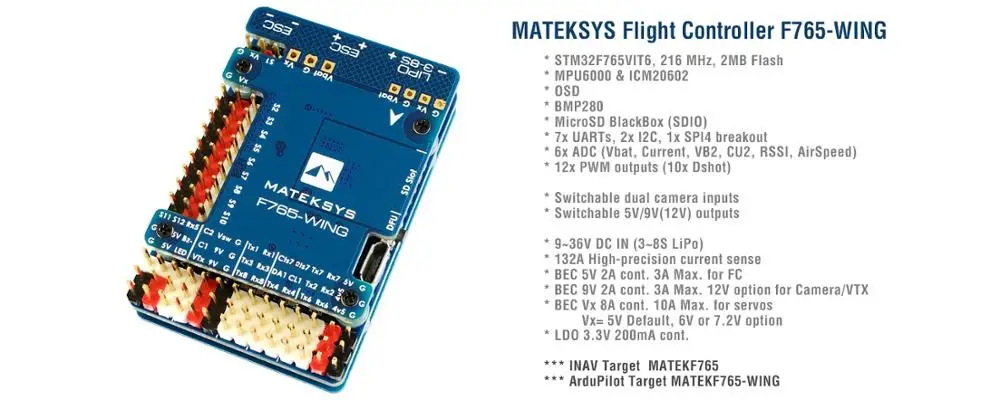

STM32F765VI, MPU6000 и ICM20602, BMP280, OSD, 7x UARTs, 2x I2C, 12x PWM выходы, 3x BEC, переключатель камеры.
Спецификации FC

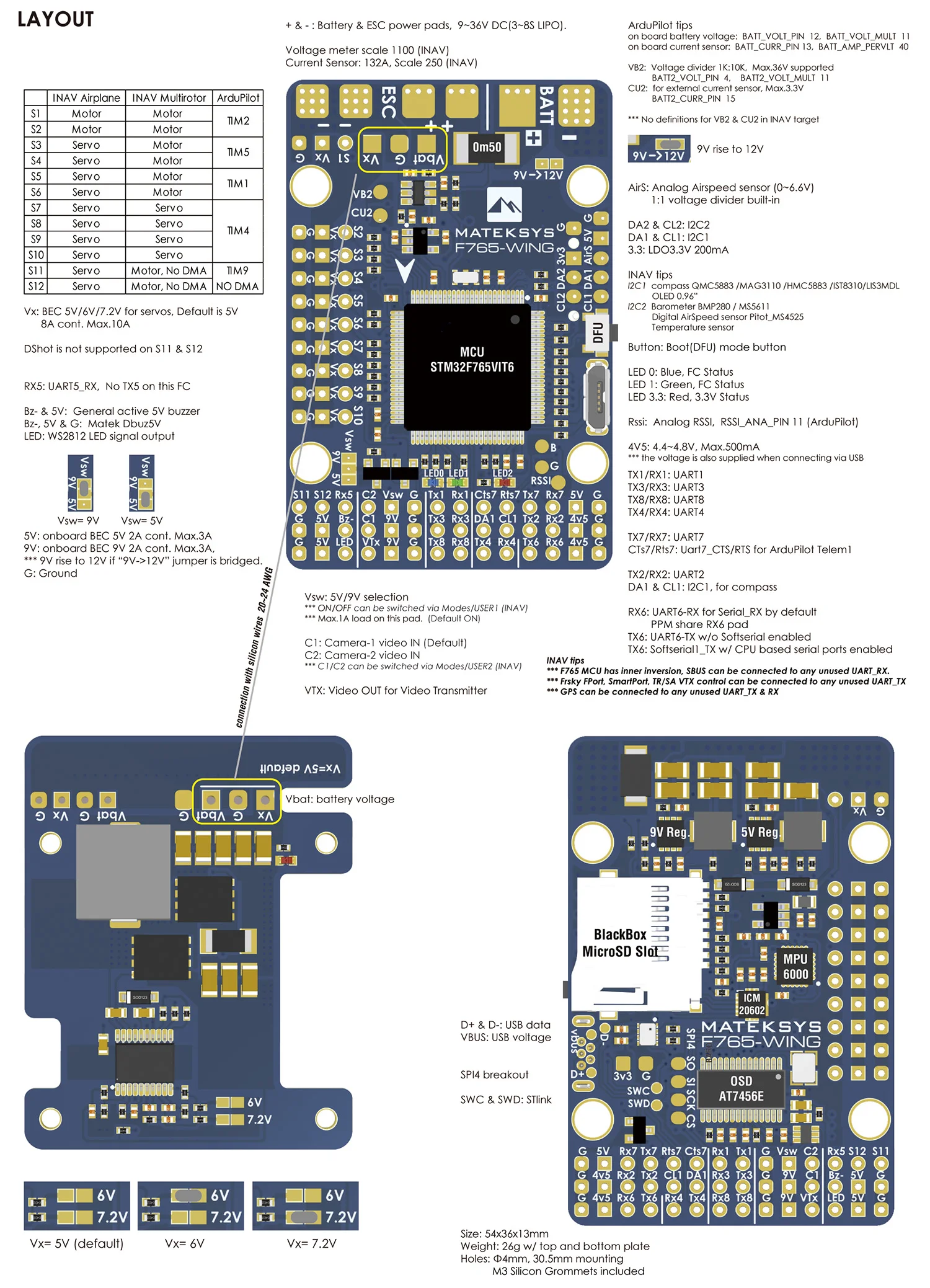

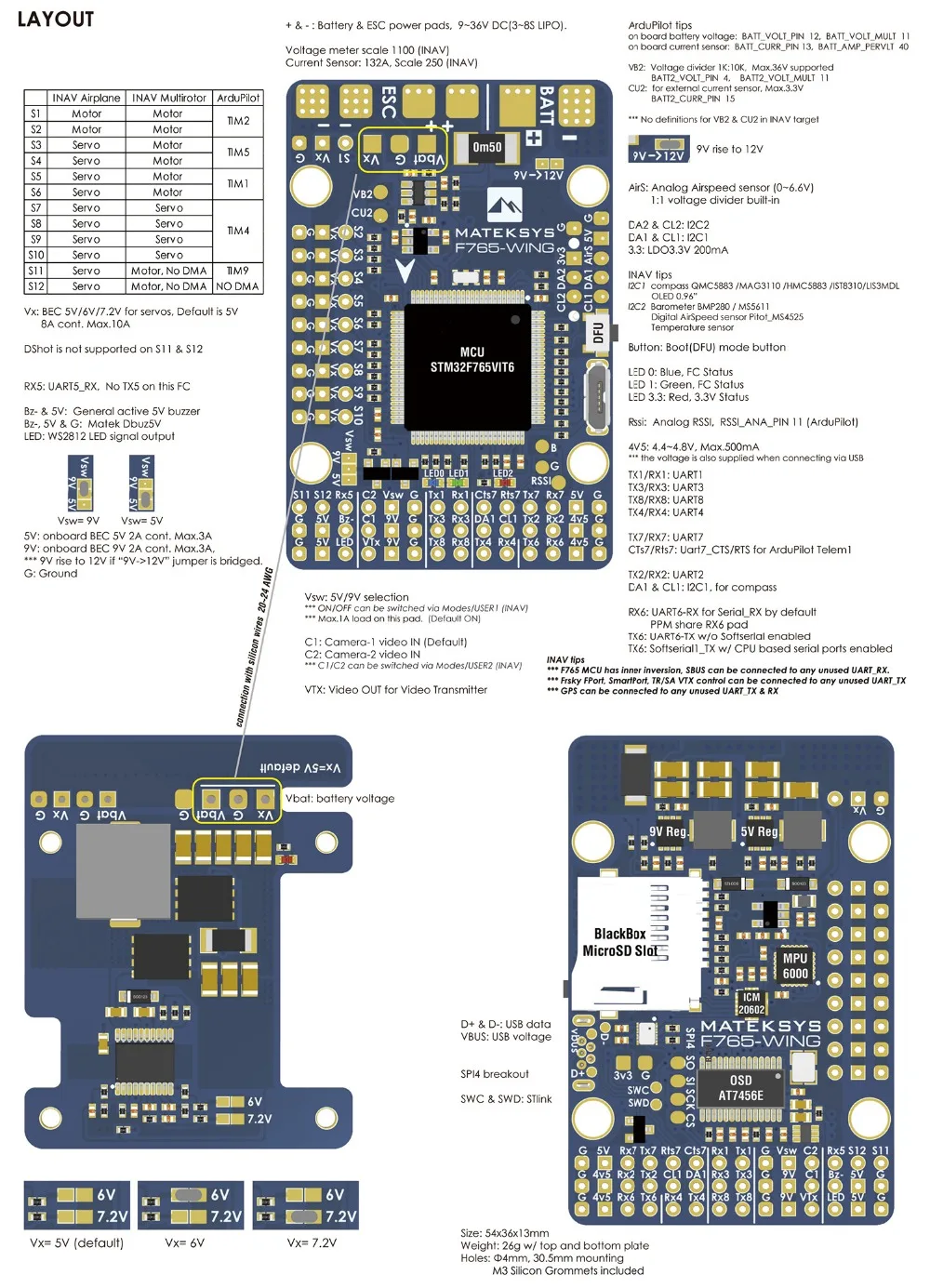

MCU: STM32F765VIT6, 216 МГц, 512кб RAM, 2 Мб Flash IMU: MPU6000 (SPI1) и ICM20602 (SPI3) Баро: BMP280 (I2C2) OSD: AT7456E (SPI2) Черный ящик: слот для карты MicroSD (SDIO) 7x Uarts (1,2,3,4,6,7,8) со встроенным инверсии. 1x Softserial1_Tx (INAV) 12x ШИМ выходов (S1 ~ S10 поддержка Dshot) 6x ADC (VBAT, текущий, RSSI, аналоговый AirSpeed, VB2, CU2) 3x светодиодов для FC статус (синий, красный) и 3,3 V Индикатор (красный) 2x I2C 1x SPI4 breakout Переключаемые Двойные входы камеры Переключаемый 5 В/9 В (12 В) для камеры/VTX Высокоточный тока ADC VB2 делитель напряжения: 1K:10K ADC регулятор скорости воздушного напряжения: 10K:10K Контроль TR/SA VTX: Да WS2812 Светодиодная лента: Да Бипер: Да RSSI: Да Аналоговый датчик скорости воздуха: Да Цифровой датчик скорости полета: ДаПрошивка FC

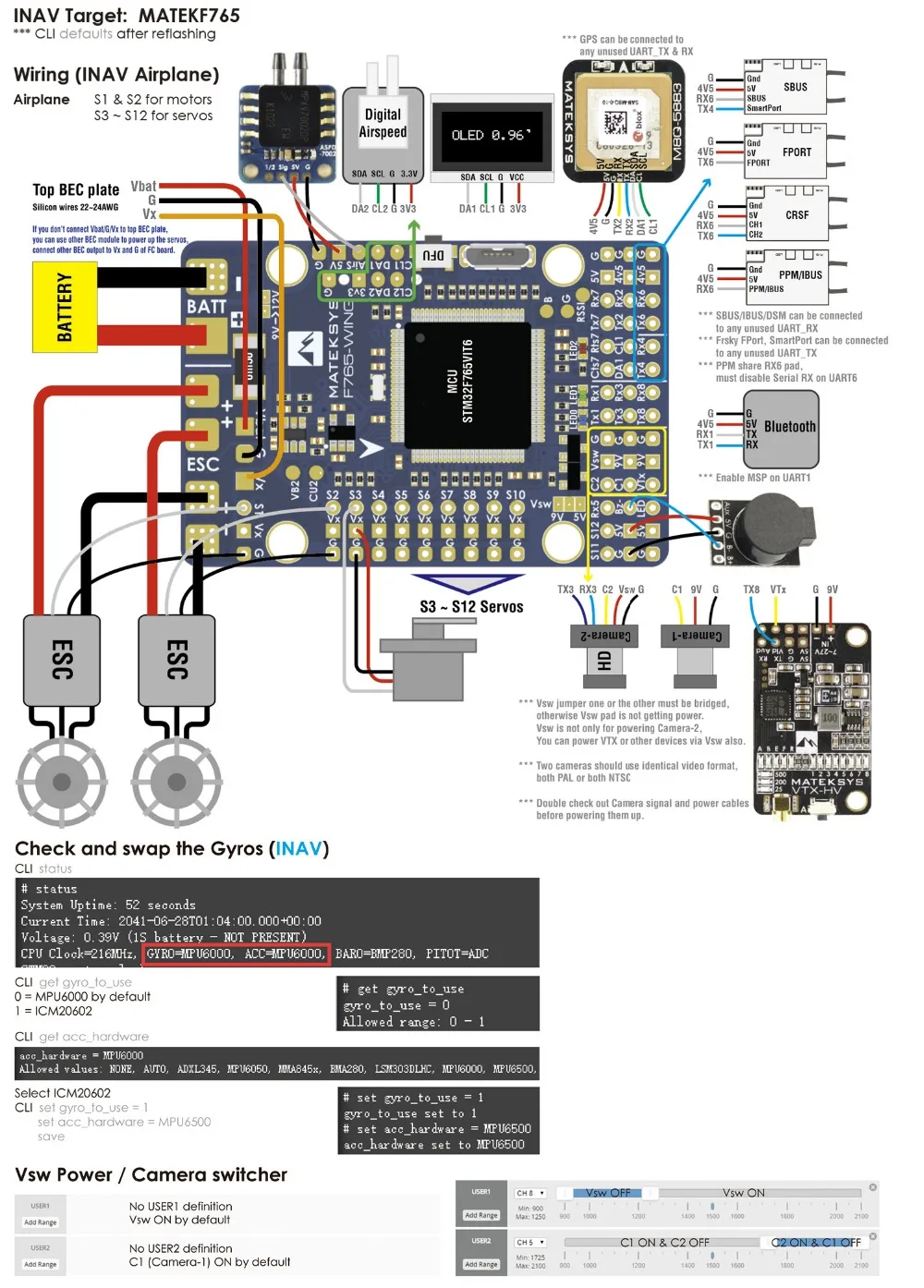

Цель INAV: MATEKF765 ArduPilot(ChiBiOS) Цель: MATEKF765-WINGPDB
Диапазон входного напряжения: 9 ~ 36 В (3 ~ 6S LiPo) с защитой телевизоров 2x электроколодки ESC Датчик напряжения батареи: 1:10 (масштаб 1100 В INAV, BATT_VOLT_MULT 11,0 в ArduPilot) Датчик тока: 132A, 3,3 V ADC (масштаб 250 in INAV, 40 A/V in ArduPilot)Выход BEC 5V
Предназначен для полетного контроллера, приемника, OSD, камеры, зуммера, 2812 LED_Strip, зуммера, gps-модуля, скорости полета Непрерывный ток: 2 А, Макс. 3 АBEC 9 В/12V Выход
Предназначен для видеопередатчика, камеры, карданного шарнира и т. Д. Непрерывный ток: 2 А, Макс. 3 А 12 В вариант с перемычкойВыход BEC Vx

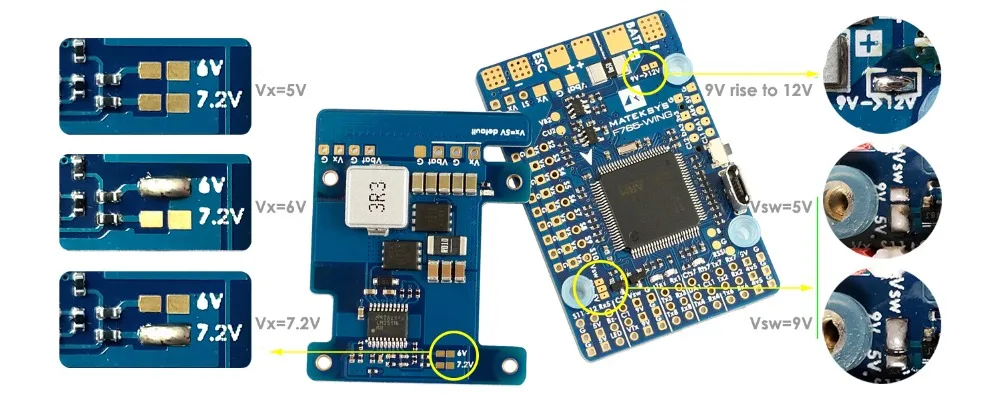

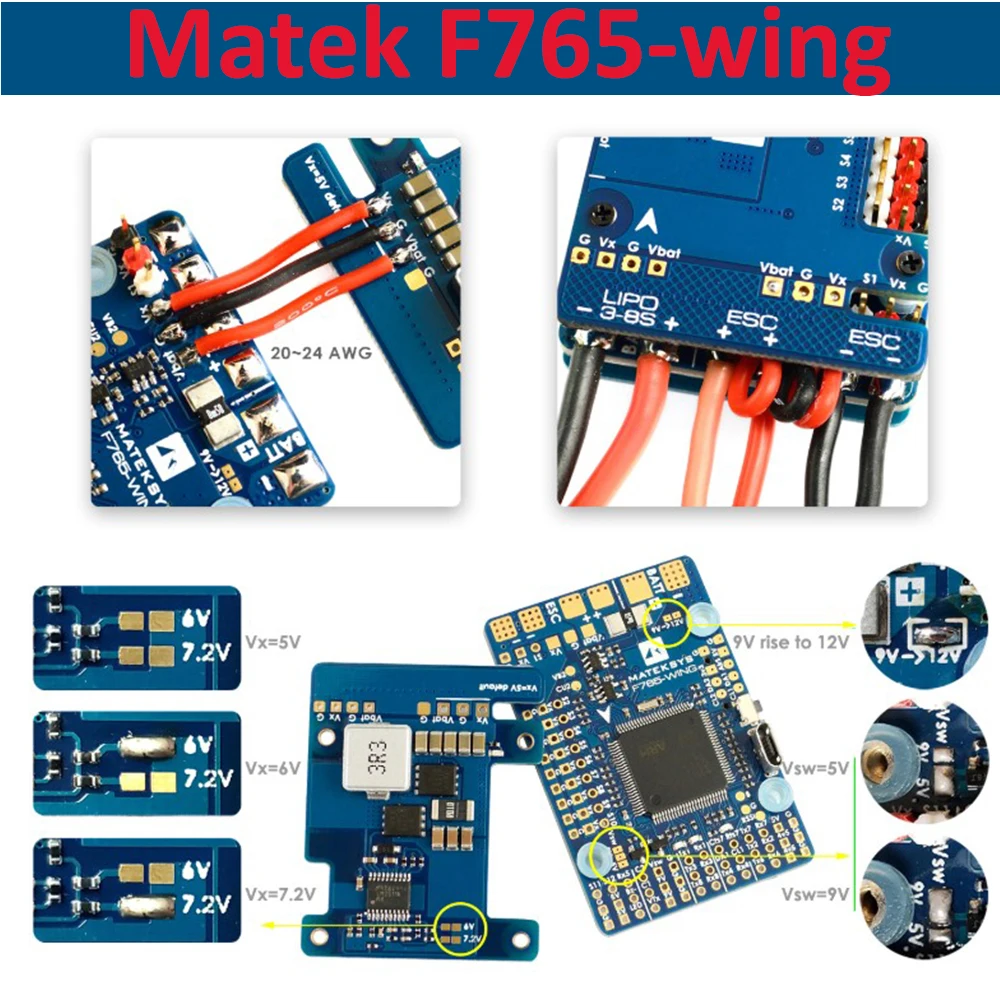

Предназначен для сервоприводов Напряжение Регулируемый 5V по умолчанию, 6V или 7,2 V через перемычки Непрерывный ток: 8 Ампер, Макс. 10 АBEC 3,3 V выход
Предназначен для модуля Баро/компаса и speedtrum RX Линейный регулятор Непрерывный ток: 200 мАФизический

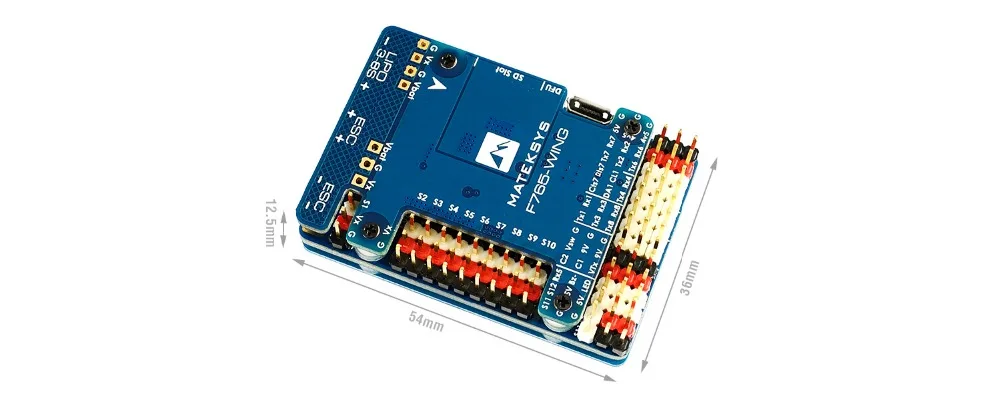

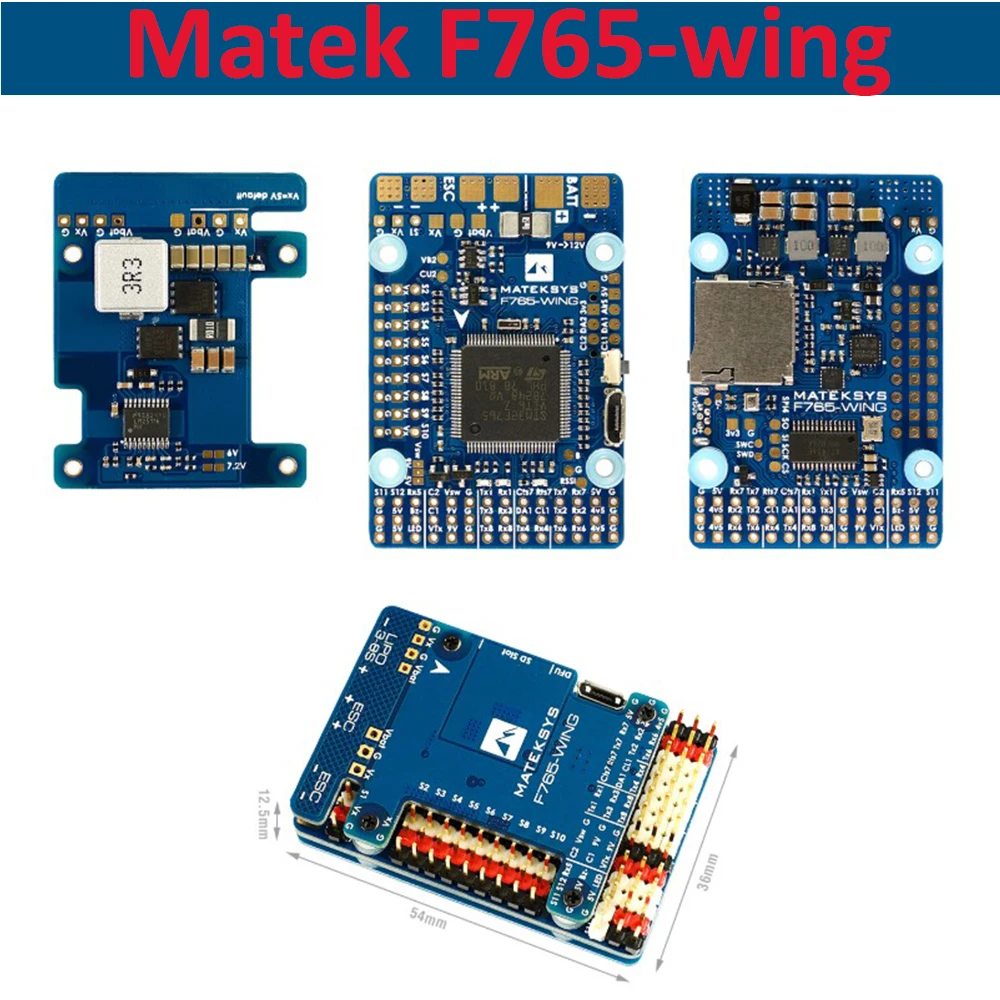

Крепление: 30,5x30,5 мм, Φ4мм с люверсами Φ3мм Размеры: 54x36x13 мм Вес: 26 г
Советы:
Переключатель камеры и переключатель Vsw не поддерживаются ArduPilot сейчас Камера-1 и Vsw по умолчанию с прошивкой ArduPilot Rx5 сейчас не поддерживается. Нет определения VB2 и CU2 в цели INAV Если плата FC и верхняя пластина BEC не подключены через Vbat/G/Vx, вы можете припаять другой Выход BEC к FC Vx и G pad для питания сервоприводов. Загрузка экранного меню может прерваться в конфигураторе MacOS INAV, пожалуйста, используйте версию Windows. При использовании 2 камер оба должны быть установлены с одинаковым видео форматом, оба PAL или оба NTSC.
