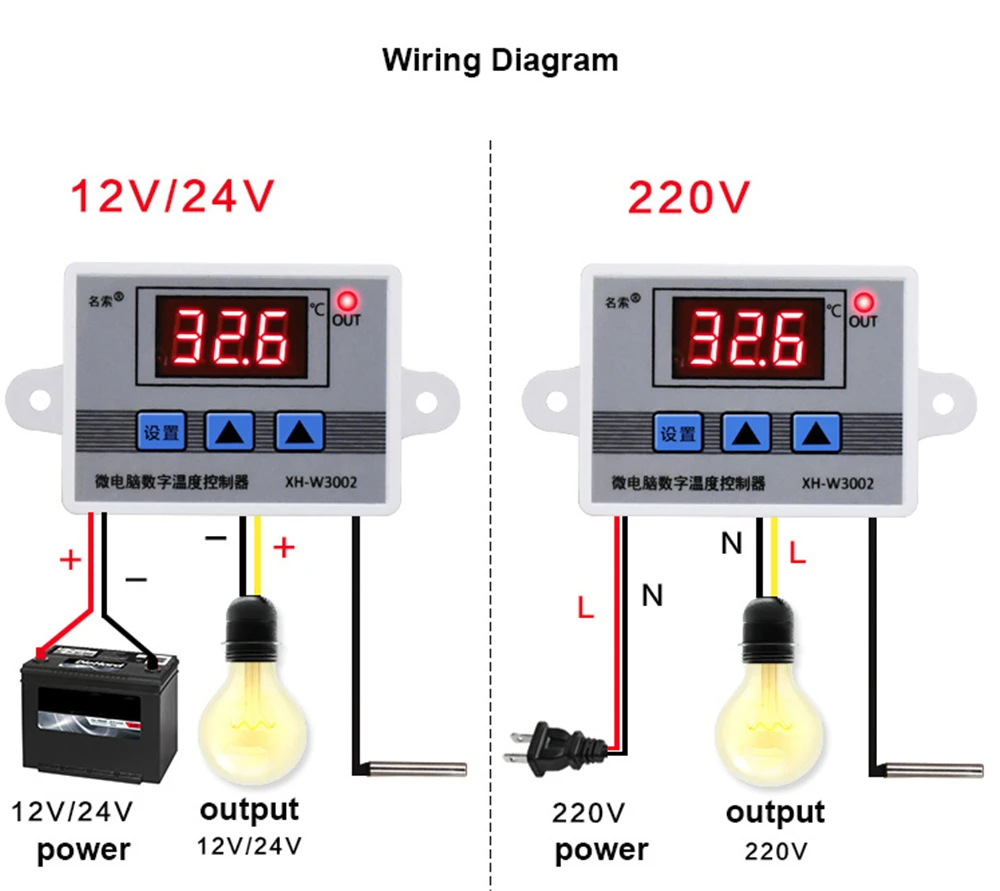

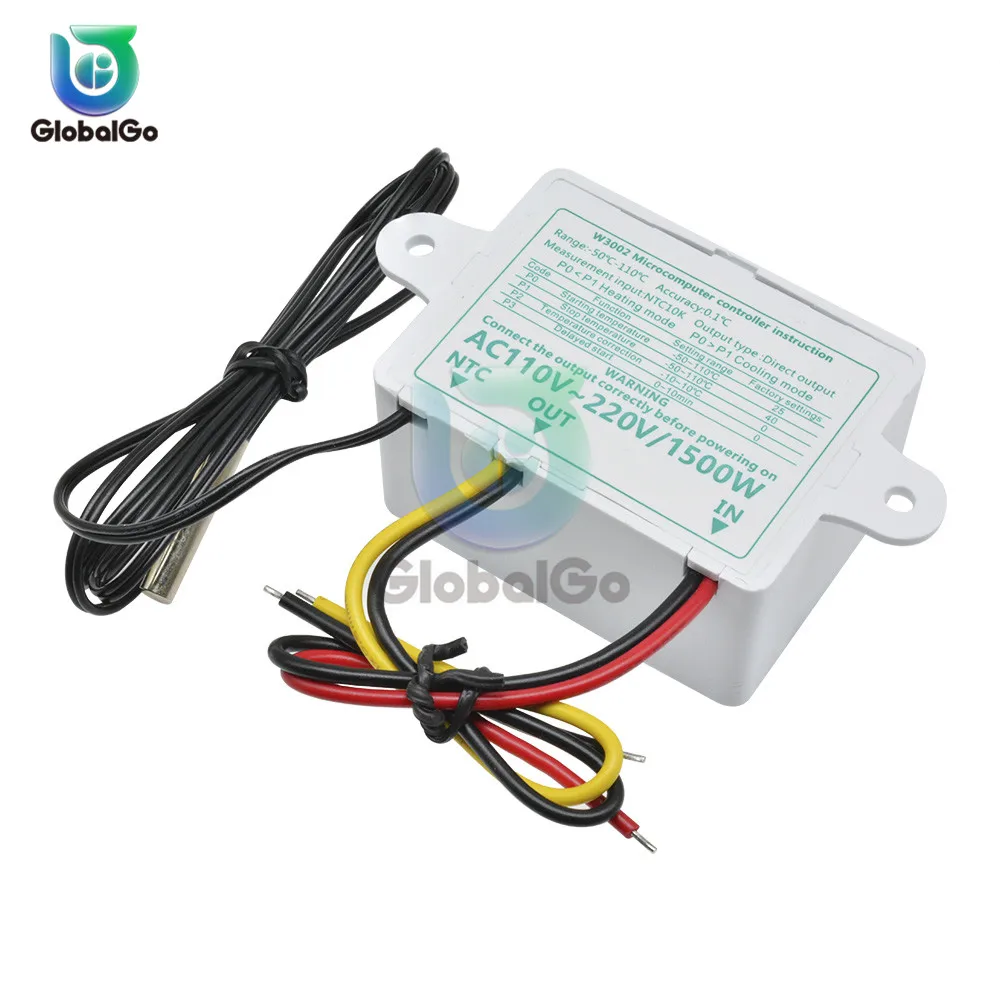

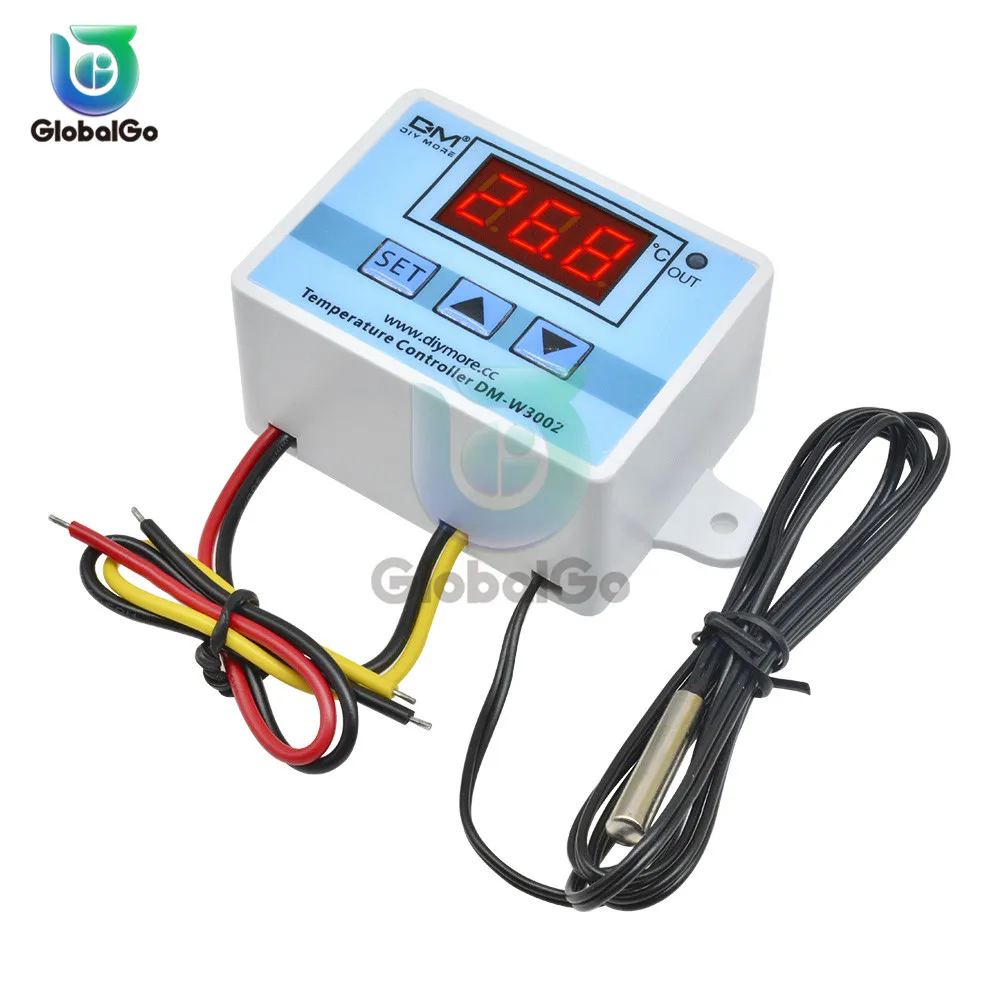

W3002
Описание:
Диапазон измерения температуры: - 50 ~ 110 °C
Диапазон контроля температуры: - 50 ~ 110 °C
Точность измерения температуры: плюс-минус 0,2 °C
Точность контроля температуры: плюс-минус 0,1 °C
Вход для измерения: NTC10K L = водонепроницаемый зонд 1 метр
Входная мощность: согласно выбранной классификации
Выходная мощность: согласно выбранной классификации

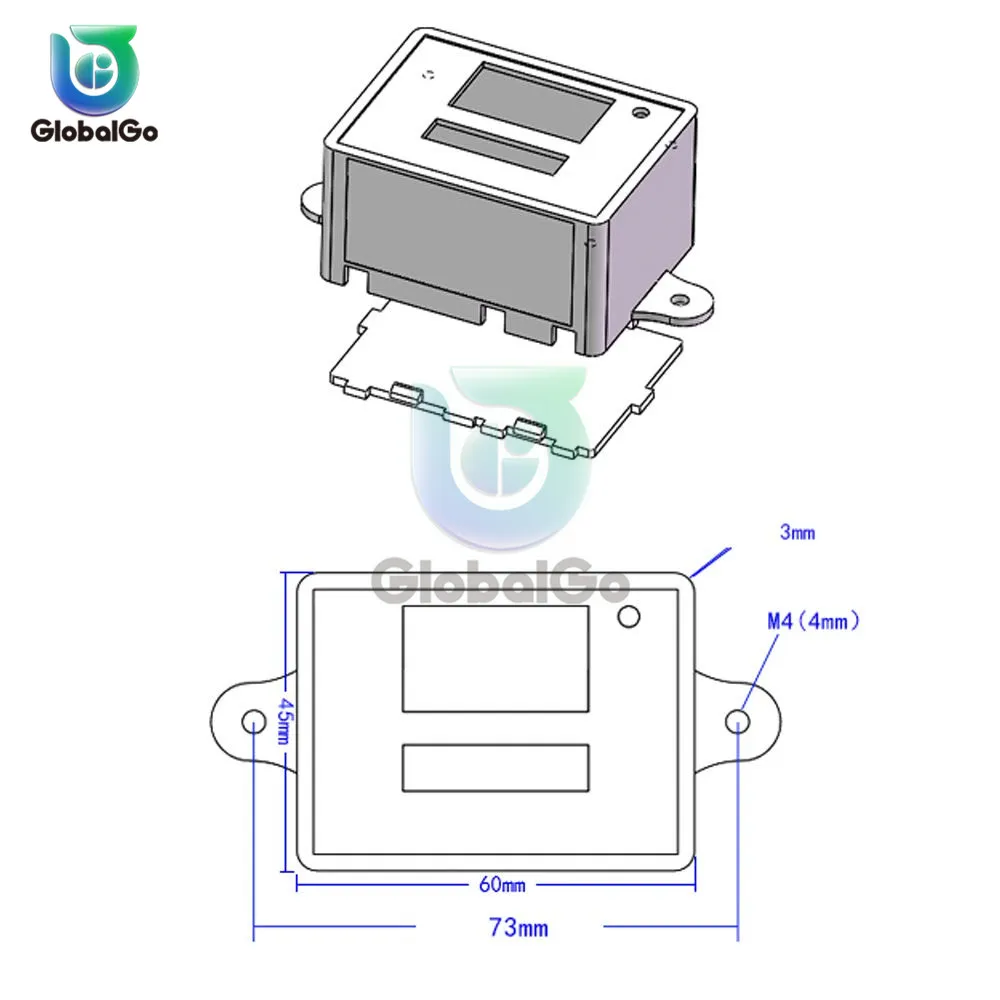

Размер внешнего вида: 60*45*31 мм
Этот регулятор температуры поставляется с водонепроницаемым датчиком длиной 1 метр
В этом датчике используется штекер 2P, который очень легко заменить, вы также можете выбрать более длинный датчик
Особенность:
Режимы нагрева/охлаждения, пользователи могут свободно устанавливать начальную/конечную температуру; С большим и четким светодиодный ным дисплеем для лучшей читаемости
Простота использования: три кнопки для простоты в эксплуатации, для установки начальной температуры, остановки температуры, корректировки температуры, задержки времени запуска.
Два режима работы: нагрев (начальная температура меньше конечной), охлаждение (начальная температура выше конечной температуры)
Применение: водонепроницаемый датчик, может использоваться для обнаружения воды или других жидкостей, не вызывающих коррозию. Температура объектов, для аквакультуры, декоративных рыб и других
Инструкции по эксплуатации:
Установите начальную температуру; Нажмите кнопку вверх один раз, чтобы показать начальную температуру, нажмите верхнюю кнопку около 3 секунд, запустите температуру и цифровое мерцание, И установите требуемое значение температуры через верхнюю и нижнюю клавиши.
Установите температуру остановки: Нажмите кнопку next, чтобы показать температуру остановки, нажмите кнопку около 3 секунд, остановьте температуру и мерцание в цифровом виде, И проверьте требуемое значение температуры с помощью верхней и нижней клавиш.
Восстановление заводских настроек: при условии подачи электричества, одновременно Удерживайте верхнюю и нижнюю клавиши, цифровой дисплей на 888 автоматически переходит к температуре обнаружения, может восстановить заводские настройки;
Начальная температура <конечная температура = режим нагрева
Начальная температура> конечная температура = режим охлаждения
Подсказка:
При настройке режима нагрева, если значение температуры установлено вверх дном, выходной индикатор не будет гореть, и нагрузка не будет работать. Если вышеуказанная ситуация произойдет после завершения настройки, мы можем проверить, изменено ли значение температуры набора.
![](https://ae01.alicdn.com/kf/H53581610303c492ab1aa842689d8adccx.jpg_.webp)
![](https://ae01.alicdn.com/kf/Ha4632f278fba4fbf99ae156dd55679bcU.jpg_.webp)
![](https://ae01.alicdn.com/kf/H227aff3f7a2e454388b6ef751f2394b7B.jpg_.webp)
![](https://ae01.alicdn.com/kf/H17662374c8f74fd58a214a53a65aca1e8.jpg_.webp)
![](https://ae01.alicdn.com/kf/H311a6af83f484ad9a7f7b2ca8040356bD.jpg_.webp)

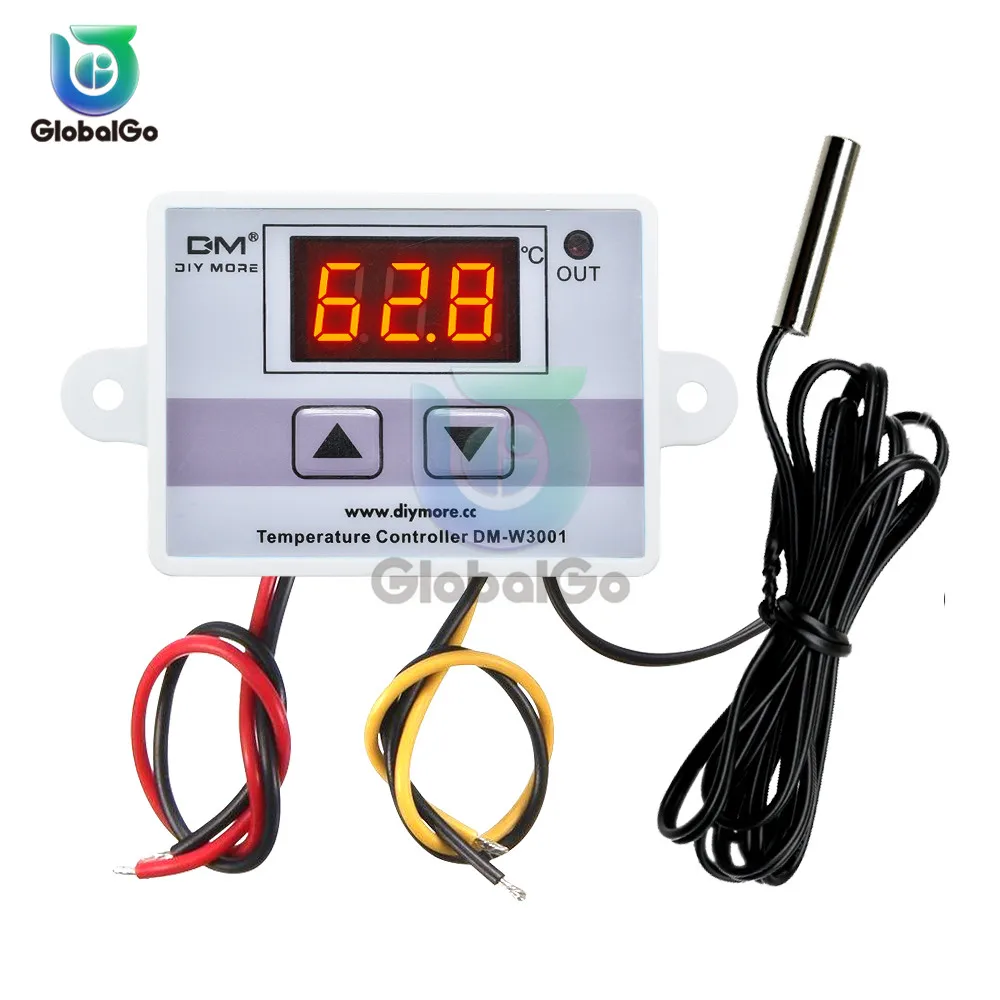

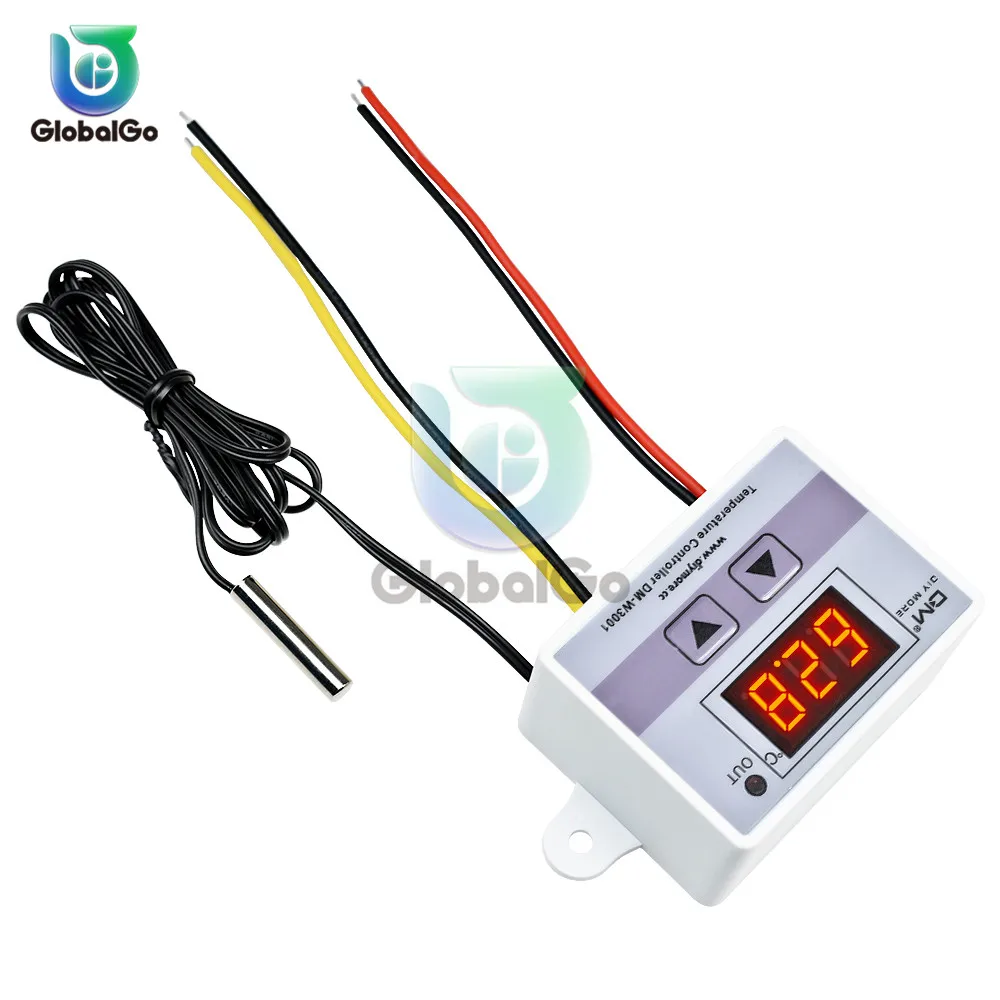

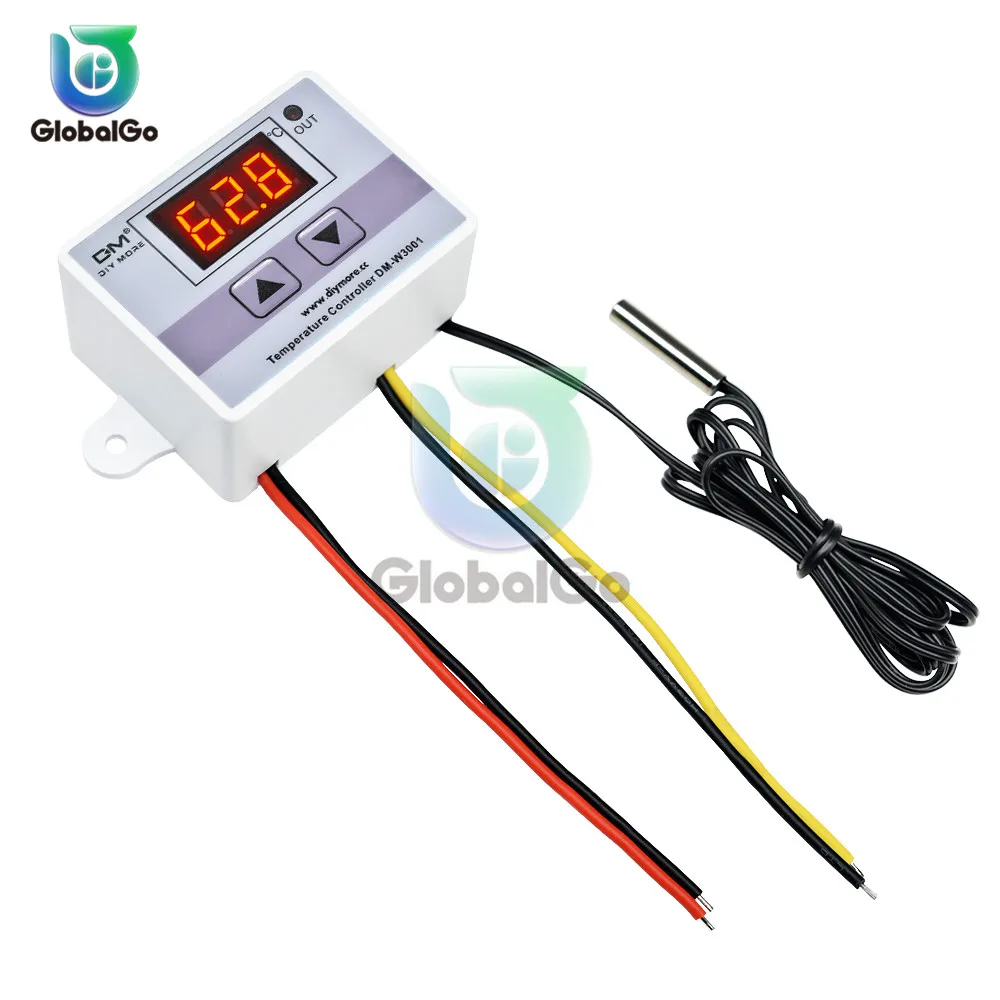

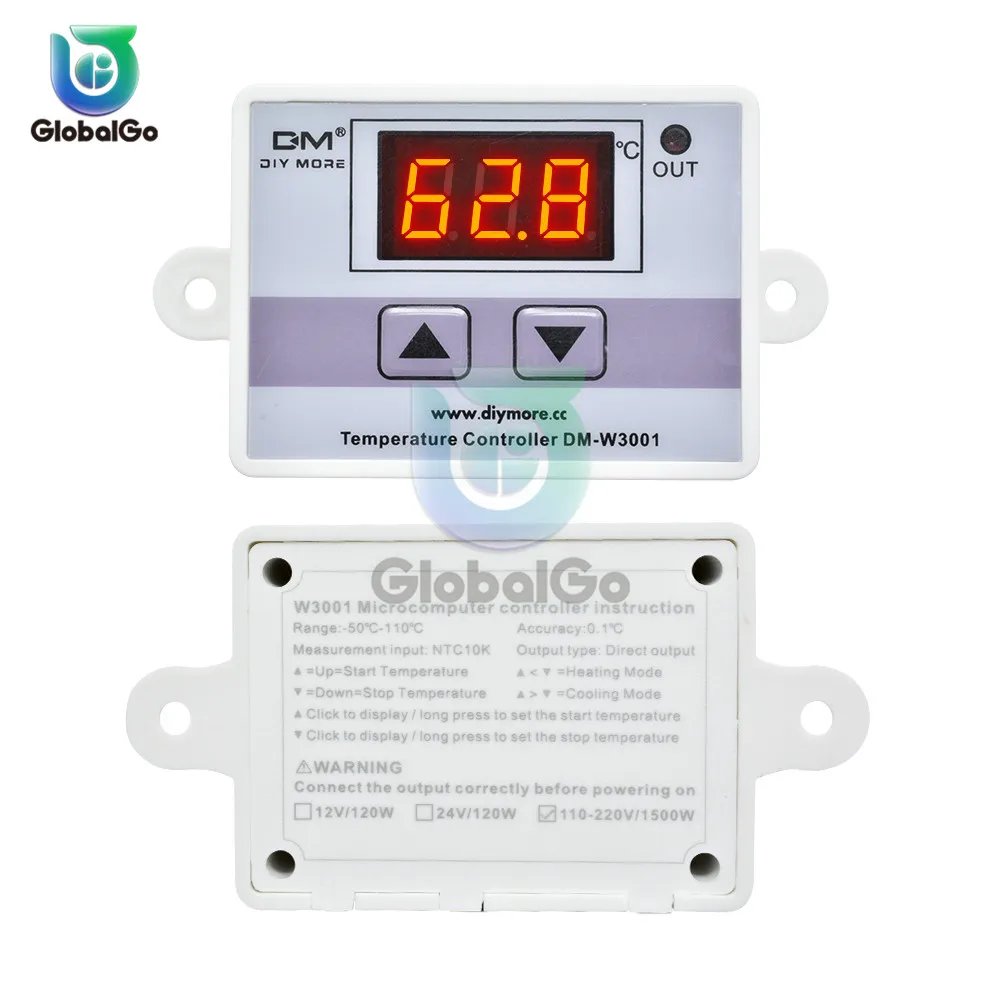

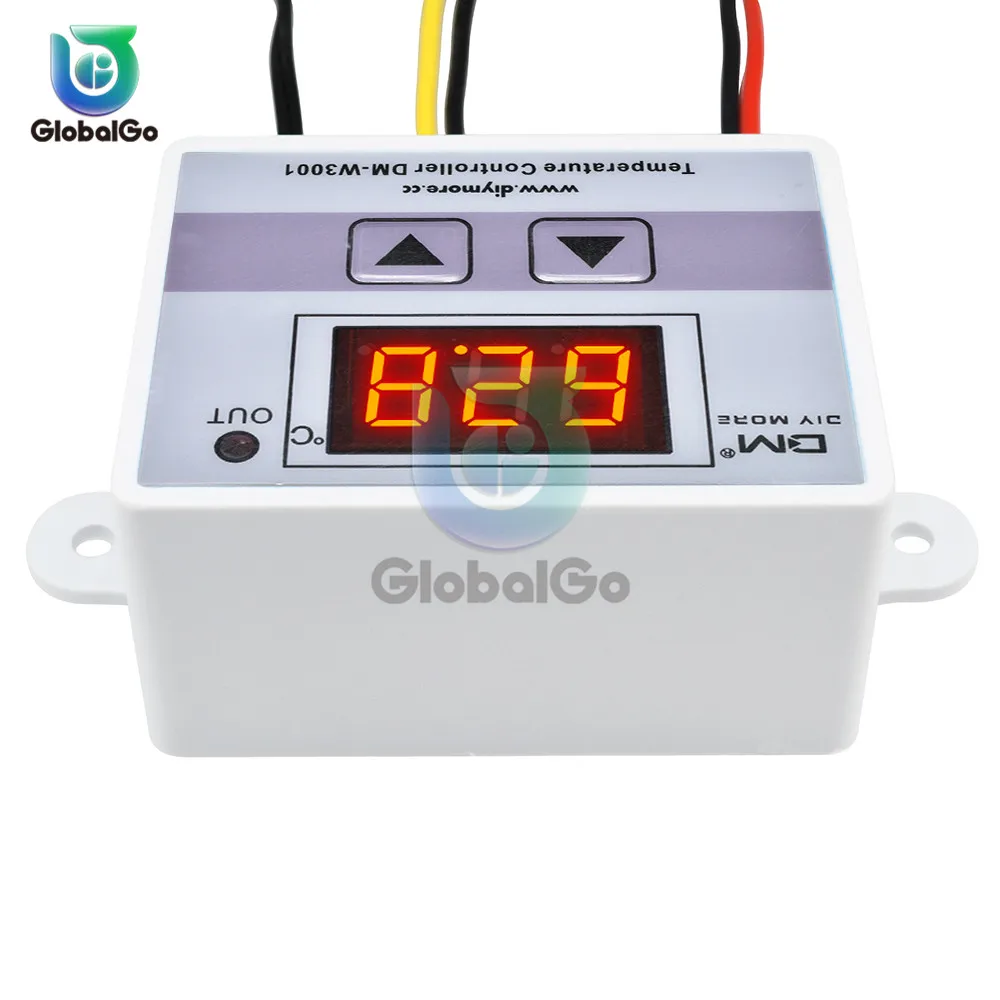

W3001
Описание:
Материал: АБС
Размер (Длина x Ширина x высота): около 5,5x3,8x3,2 см (2,17x1,50x1,26 дюйма)
Напряжение питания: 12 В постоянного тока, 24 В постоянного тока, 220 В переменного тока
Диапазон измерения температуры: -50-110 градусов Цельсия
Диапазон контроля температуры: -50-110 градусов Цельсия
Точность управления: 0,1 градусов
Точность отображения: 0,1 градусов
Вход для измерения: водонепроницаемый зонд NTC10K L = 1 метр
Тип выхода: релейный выход (выходной переключатель)
Выходная мощность: 10 А
Инструкции:
1. Установите температуру запуска:
Нажмите кнопку ▲ один раз, чтобы начать температуру дисплея. Нажмите и удерживайте кнопку ▲ в течение 3 секунд, чтобы начать цифровое мигание температуры. Используйте кнопку ▲ ②, чтобы установить желаемое значение температуры.
2. Установите конечную температуру:
Нажмите кнопку ②, чтобы отобразить конечную температуру. Нажмите и удерживайте кнопку ② в течение 3 секунд, чтобы остановить цифровое мигание при температуре. Используйте клавиши ▲ ②, чтобы установить желаемое значение температуры.
3. Как восстановить заводские настройки:
Когда питание включено, нажмите и удерживайте ▲ ② одновременно, цифровой дисплей 888 автоматически поднимется до заданной температуры, то есть восстановит заводские настройки.
Примечание:
В разных производственных партиях характеристики товара могут немного отличаться. Если вы учитываете разницу, пожалуйста, покупайте внимательно.
Возможны отклонения в 1-3 см из-за ручного измерения.
Из-за разницы в отображении и разсветильник щения изображение может не отражать реальный цвет изделия. Спасибо за понимание.
Посылка
1 Умный светодиодный термостат W3001 со светодиодным цифровым дисплеем, регулятор температуры, AC110-220V 12 В постоянного тока, 24 В, релейный выход для дома, улицы, помещения

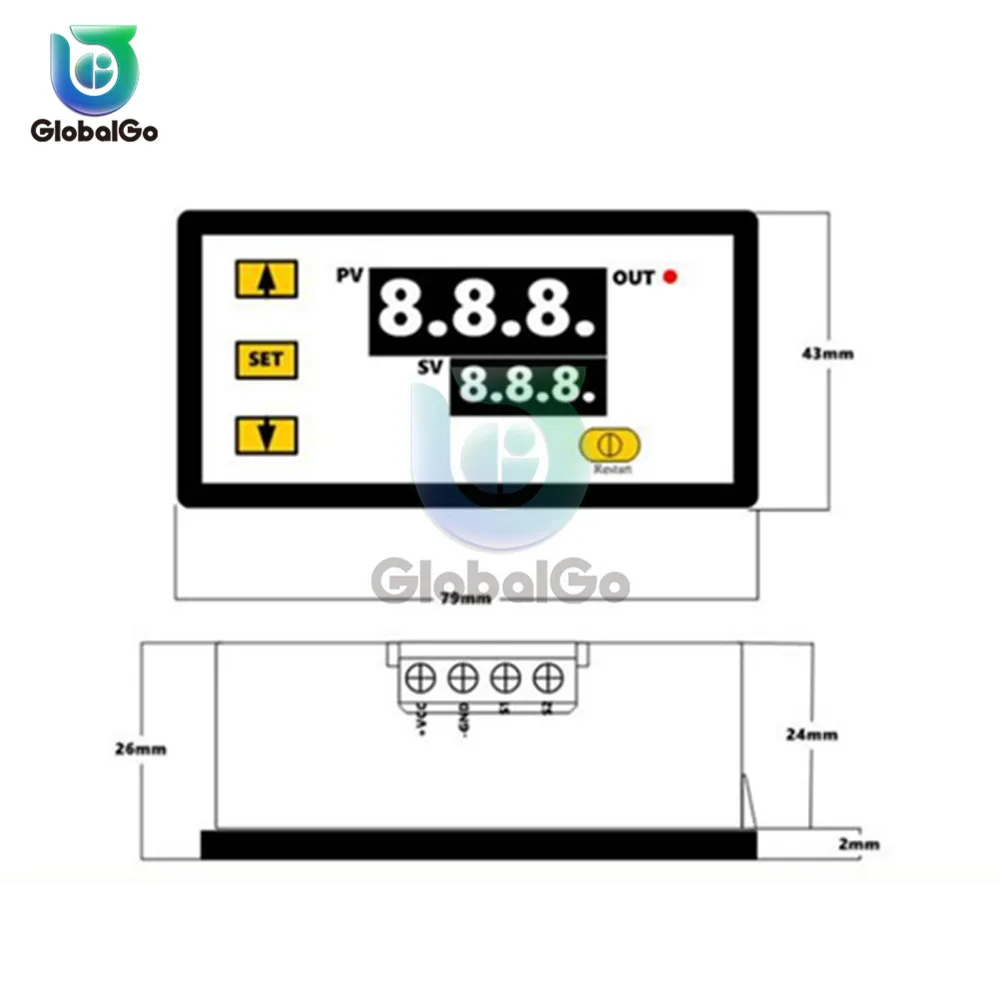

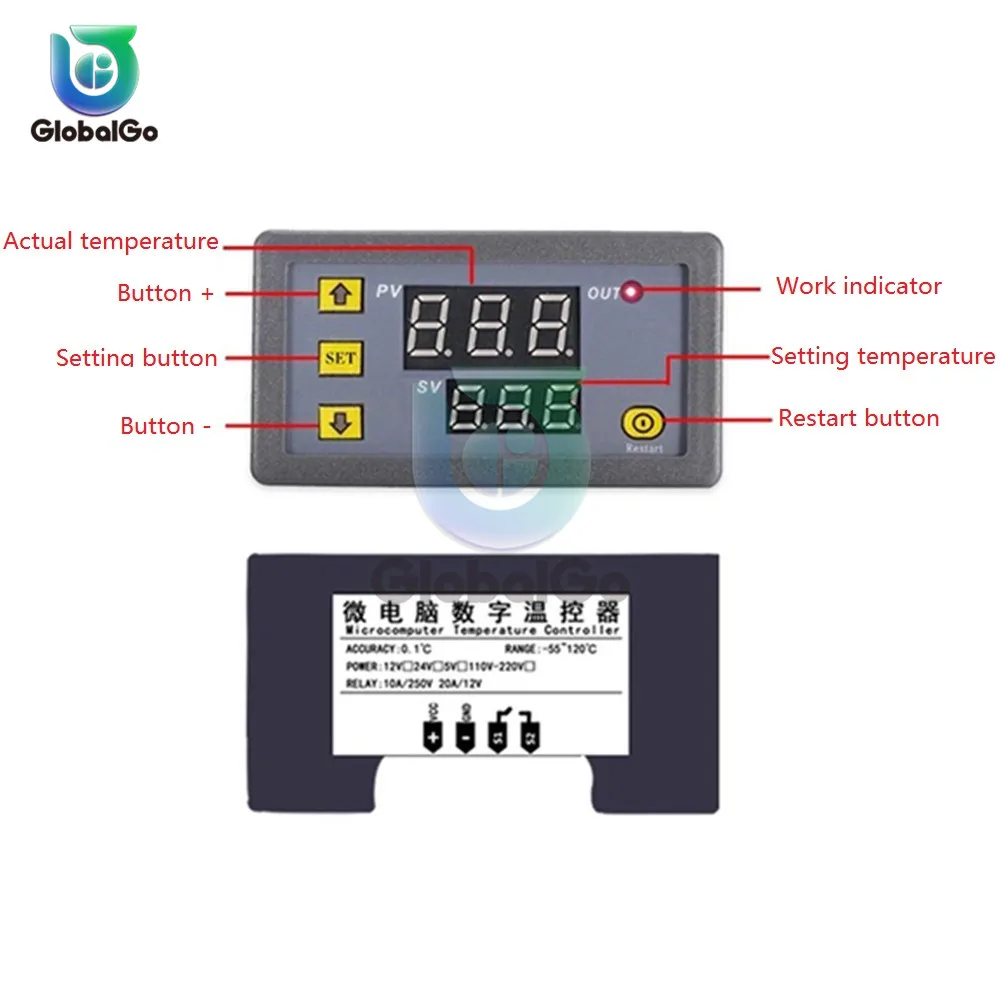

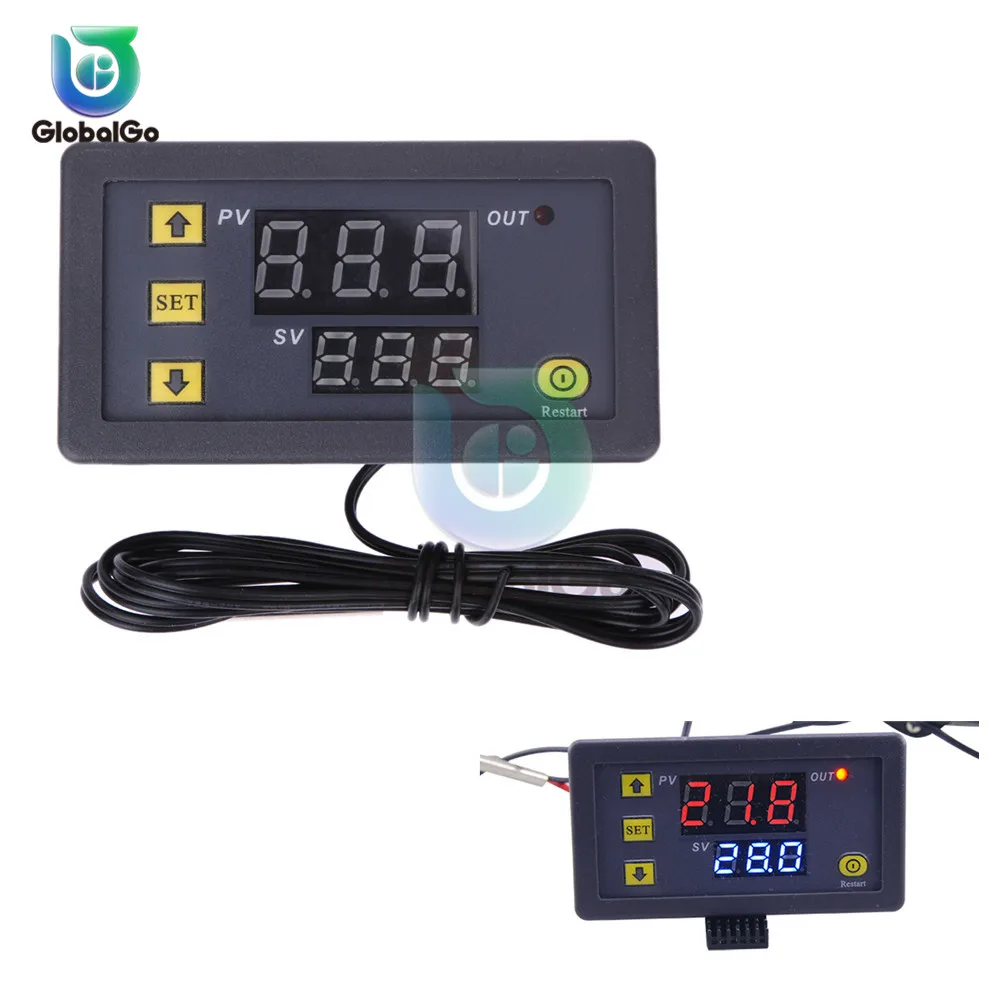

W3230
Особенность:
Доступен режим охлаждения или нагрева.
Установите максимальную/минимальную верхнюю предельную температуру, чтобы избежать аварий.
Автоматически инициирует охлаждение или нагрев при постоянной температуре.
Калибровка температуры для калибровки температуры по мере необходимости.
Когда температура высока, контроллер подаст сигнал, когда температура достигнет заданной температуры.
Характеристики:
Материал: электронные компоненты
Диапазон температур: -55-120C
Точность контрольной температуры: 0,1 °
Цвет дисплея: красный и синий
Напряжение источника питания: 12 В постоянного тока/AC110-220V
Сохранение данных: Да
Реле: 20А
Размер: 79x43x26 мм
Датчик: NTC10K водонепроницаемый датчик
Таблица кодов:
Код
Функция
Набор диапазонов
По умолчанию
P0
Отопление/охлаждение
H/C
C
P1
Разница в возврате
0,1-30
2
Р2
Установка ограничений для manimum
120
120
P3
Установка ограничений до минимума
-55
-55
P4
Температура. Коррекция
-20
0
P5
Задержка запуска
0-10 мин
0
P6
Сигнал тревоги
-175
Выкл
P7
Данные заблокированы
Вкл/Выкл
Выкл
P8
Восстановление заводских настроек
Вкл/Выкл
Выкл

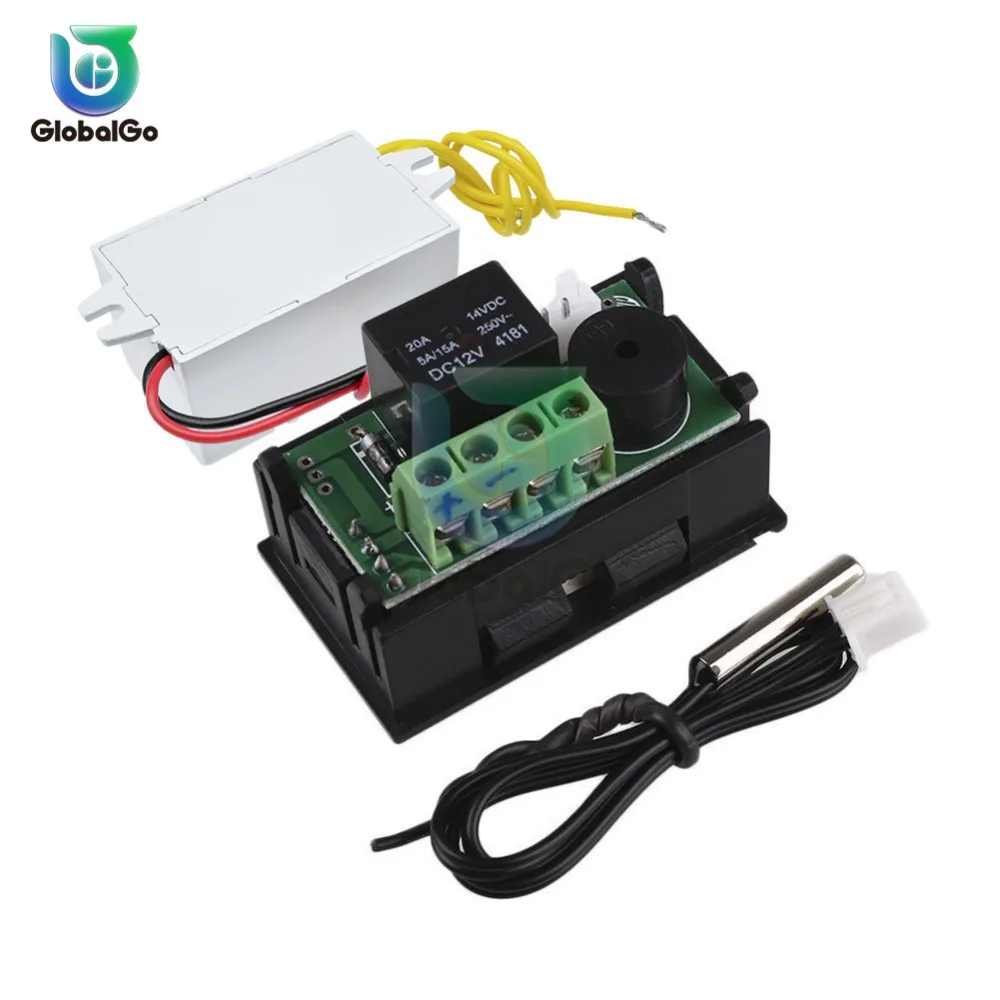

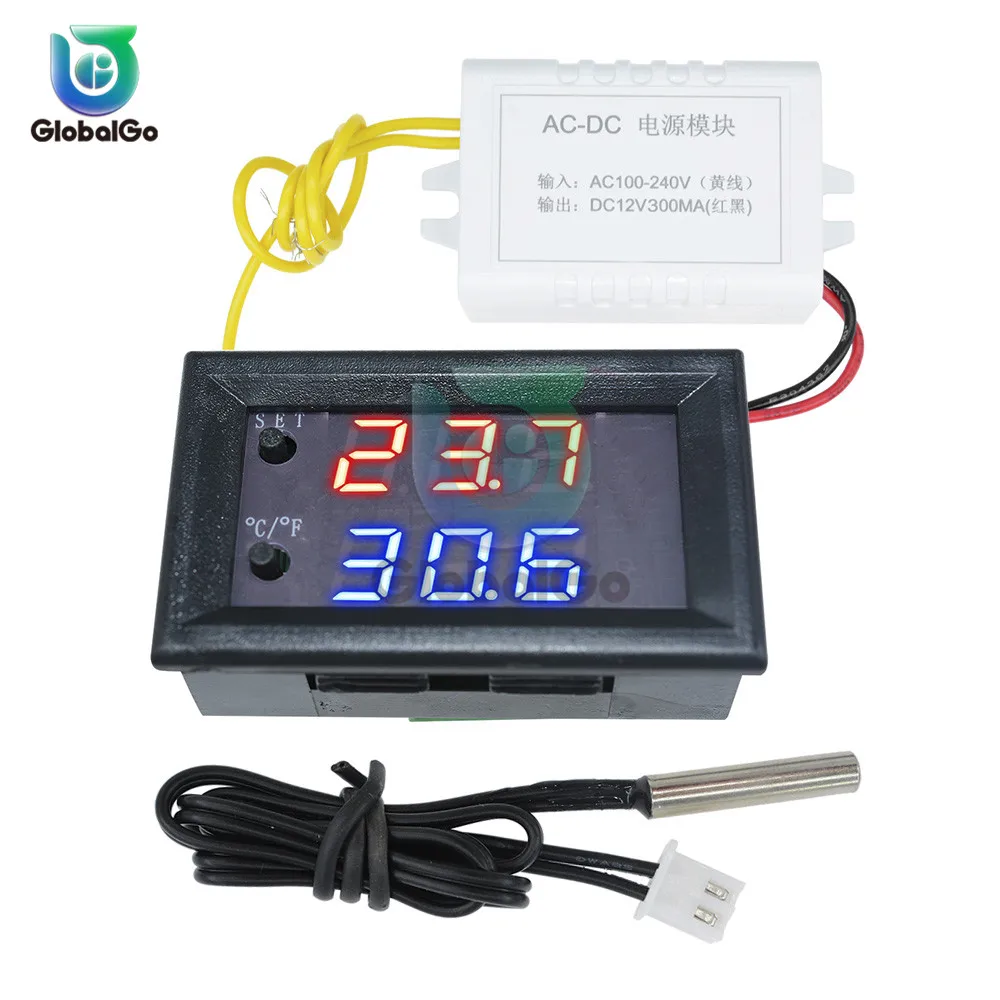

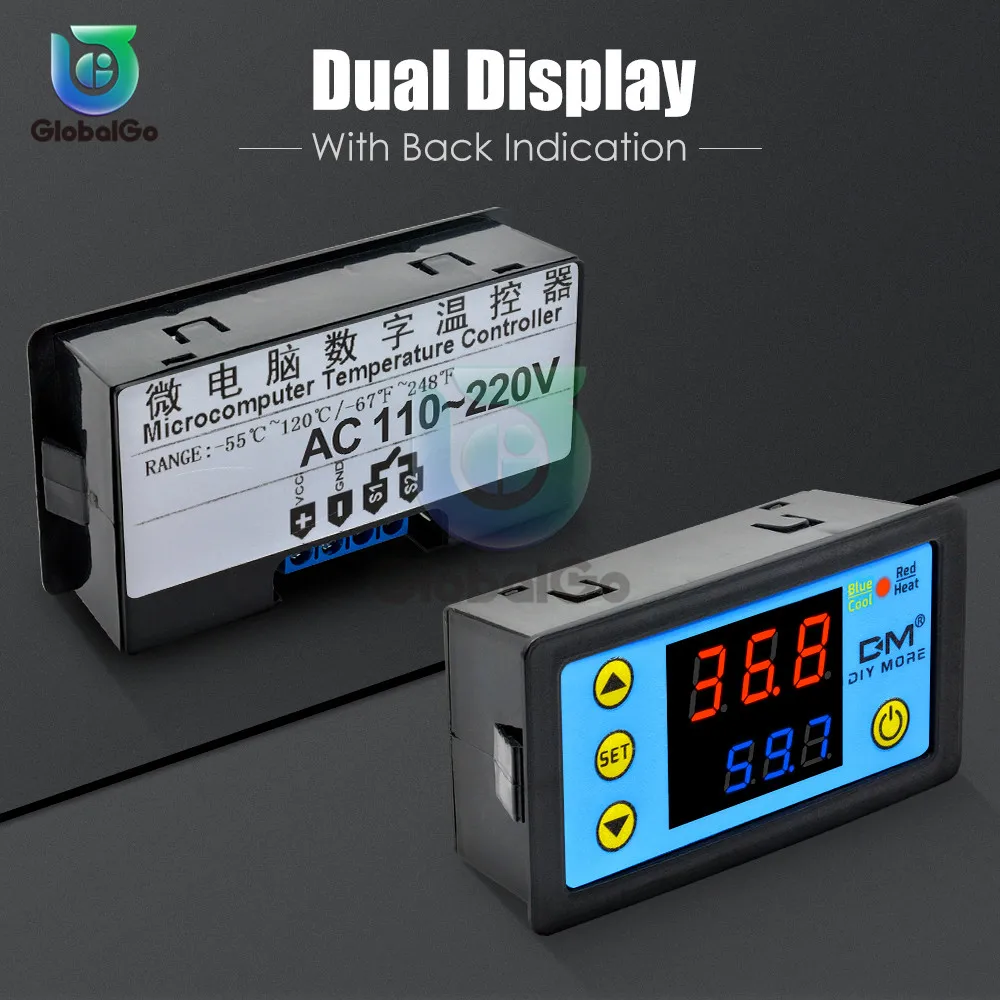

W3231
Особенность:
Диапазон контроля температуры: -55 °C ~ 120 °C/-67 °F ~ 248 °F
Точность контроля температуры: 0,1 °C/0,1 °F
Цвет дисплея: красный + синий
Рабочий Источник питания: постоянный ток 12 В постоянного тока, 24 В переменного тока, 220 В ~ в
Датчик: NTC 10K 1 метр (с зондом)
Размер продукта: 79,2 мм × 41,9 мм × 26,3 мм
Размер отверстия: 72,1 мм × 39,2 мм
Руководство по эксплуатации:
1. Короткое нажатие «установить» маленькую цифровую трубку для вспышки, нажмите «» или «», чтобы установить целевую температуру, нажмите кнопку «Ожидание» или «бездействие», чтобы сохранить настройки в течение 3 секунд.
2. Нажмите и удерживайте «SET», чтобы войти в режим настроек кода, нажмите «✮» или «», чтобы переключить код. После выбора нажмите «SET», чтобы войти в настройки кода. После настройки нажмите кнопку «Ожидание» или не выполните операции, чтобы сохранить настройки в течение 3 секунд.
3. Последние настройки параметров сохраняются по умолчанию после выключения.
4. Восстановление заводских настроек: Нажмите и удерживайте «SET» для включения питания.
5. Когда модуль включен, он начнет работать напрямую. После включения питания нажмите и удерживайте кнопку «Ожидание», модуль войдет в режим «сна» или «Пробуждение»; В случае сбоя питания, модуль будет работать автоматически после восстановления питания, нет необходимости запускать вручную.
Предупреждающий код
Код
Причина ошибки
Решение
HHH
Температура превышает температуру сигнала тревоги
Температура падает ниже температуры сигнала тревоги и возвращается в нормальное состояние.
LLL
Датчик температуры не обнаружен
Сменный датчик температуры повторно подключения

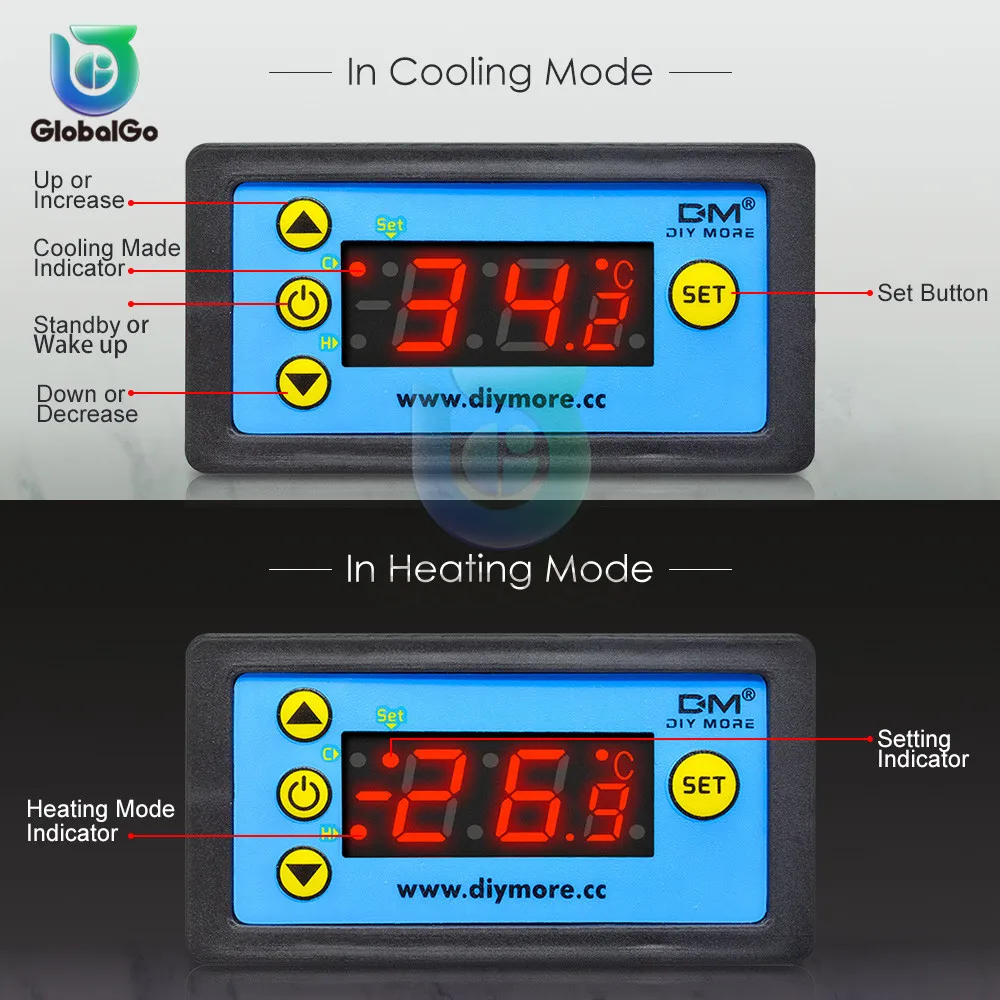

Светильник индикатор
Цвет
Индикатор ситуации
Красный
Красный светильник мигает, а режим нагрева задерживается. Красный светильник горит постоянно, режим нагрева работает.
Синий
Синий светильник мигает, задержка в режиме охлаждения начинается;
Синий светильник горит всегда, режим охлаждения работает.
Описание функции параметра:
Нажмите и удерживайте SET в течение 5 секунд, чтобы войти в настройки главного меню, нажмите +-для переключения P0...P6, длительное нажатие SET или 10 секунд без действия кнопки, контроллер автоматически подтверждает возврат.
Режим охлаждения и нагрева P0
Нажмите и удерживайте SET в течение 5 секунд, чтобы отобразить P0, нажмите SET один раз, чтобы установить рабочий режим, нажмите +-для переключения [H-режим нагрева] [C-режим охлаждения] Нажмите SET один раз, чтобы вернуть, длительное нажатие SET или 10 секунд без кнопочного контроллера действий, автоматически Подтвердите выполнение.
В режиме охлаждения: когда значение измерения температуры ≥ установленной точки температуры, реле охлаждения закрыто, а холодильник включен; Когда значение измерения температуры ≤ установленная температура-обратная разница, реле охлаждения выключено, а холодильник выключен.
В режиме нагрева: когда значение измерения температуры ≤ установленная температура, реле для нагрева тянет и нагреватель начинается; Когда значение измерения температуры ≥ установленная температура + гистерезис, реле для нагрева выключено, а нагреватель выключен.
Настройка гистерезиса P1
Нажмите и удерживайте SET в течение 5 секунд для отображения P0, нажмите +-для переключения на P1, нажмите SET один раз, чтобы вернуть разницу, нажмите +-для установки разницы в 0,1-15, нажмите SET один раз после завершения, длительное нажатие SET или 10 секунд без кнопки, контроллер движения автоматически подтверждает завершение.
В режиме охлаждения: когда значение измерения температуры ≥ установленного значения, реле закрыто, холодильник запускается; Когда значение измерения температуры ≤ установленное значение-значение разницы, реле выключается, а холодильник выключается.
Например, если температура окружающей среды составляет 30 °C, установленное значение составляет 25 °C, а гистерезис-2 °C. После включения питания реле закрывает холодильник для запуска. Когда охлаждение достигает 23 °C, реле выключает холодильник, а холодильник выключается. Температура открытия начинает повышаться. Когда реле поднимается до установленного значения 25 °C, реле снова закрывает холодильник, поэтому температура управления повторяющимся циклом не выше 25 °C.
В режиме нагрева: когда значение измерения температуры ≤ заданное значение, реле втягивается и нагреватель начинается; Когда значение измерения температуры ≥ заданное значение + значение разницы, реле выключено, Нагреватель выключен.
Например, если температура окружающей среды составляет 10 °C, установленное значение составляет 25 °C, а гистерезис-2 °C. После включения питания реле закрывает нагреватель для запуска. При нагревании до 27 °C реле выключает нагреватель, а нагреватель выключается. Температура включения начинает снижаться. Когда оно падает до установленного значения 25 °C, реле закрывает нагреватель и начинает снова, поэтому температура управления повторяющимся циклом не ниже 25 °C.
P2 Настройка максимальной температуры верхний предел
Чтобы избежать опасности установки слишком высокой температуры из-за неправильной работы других, термостат имеет функцию верхнего предела максимальной настройки, что ограничивает диапазон настройки установленной температуры, управляемой термостатом.
Нажмите и удерживайте SET в течение 5 секунд для отображения P0, нажмите +-для переключения на P2, нажмите SET один раз, чтобы установить верхний предел, нажмите +-для установки самой высокой регулируемой температуры, максимальное значение 110, нажмите SET один раз после завершения, Нажмите SET или 10, вторая кнопка не нажимается, и контроллер автоматически подтверждает завершение.
Например: установить до 60 заданных температур можно только до 60 ° C. Если установочная точка температуры должна быть расширена, сначала необходимо настроить верхнее установленное значение.
P3 нижний предел настройки температуры
Во избежание блокировки льда, вызванной неправильной работой других, регулятор температуры имеет функции нижнего и верхнего предела настройки, что ограничивает диапазон настройки установленной точки самой низкой температуры, управляемой термостатом.
Нажмите и удерживайте SET в течение 5 секунд для отображения P0, нажмите +-для переключения на P3, нажмите SET один раз, чтобы установить минимальный нижний предел, нажмите +-для установки самой низкой регулируемой температуры, наименьшее значение-50, нажмите SET один раз после завершения, Нажмите SET или контроллер автоматически подтвердит завершение без действия кнопки в течение 10 секунд.
Например: установить на 2 установленные температуры можно только на 2 °C минимум. Если установочную точку температуры следует расширить ниже, то сначала необходимо настроить установленное значение нижнего предела.
P4 температурная коррекция
Когда измеренная температура отклоняется от стандартной температуры или из-за особых потребностей оборудования пользователя, эта функция используется для коррекции. Скорректированная температура = температура до коррекции + значение коррекции действительный диапазон составляет-7,0 ~ 7,0.
Нажмите и удерживайте SET в течение 5 секунд для отображения P0, нажмите +-для переключения на P4, нажмите SET один раз для исправления, нажмите +-для установки значения коррекции, нажмите set один раз после завершения, длительное нажатие SET или 10 секунд без кнопки действия контроллера автоматически подтверждает завершение.
Например, нормальный дисплей составляет 25 градусов; Когда температура скорректирована до 0, он отображает 25 градусов; Когда температура скорректирована до 1,5, он показывает 26,5 градусов; при коррекции температуры до-1,5, показывает 23,5.
Время запуска с задержкой P5 (единица измерения: минута)
Когда холодильник или обогреватель работают с задержкой, можно включить функцию задержки, чтобы защитить срок службы устройства.
Нажмите и удерживайте SET в течение 5 секунд, чтобы отобразить P0, нажмите +-для переключения на P5, нажмите SET один раз, чтобы установить единицу времени запуска задержки-минуту, нажмите +-для установки 0-10 минут, нажмите set для возврата после завершения, долгое нажатие SET или 10 секунд без кнопки контроллер действия автоматически подтверждает завершение
В режиме охлаждения: при первом включении питания, если текущая температура ≥ установленного значения, холодильник не начнет охлаждение сразу, И его необходимо запустить после установленного времени задержки.
В режиме нагрева: при первом включении питания, если текущая температура ≤ установленного значения, Нагреватель не начнет нагреваться сразу, И его необходимо запустить после установленного времени задержки.
Охладитель начинается немедленно, когда время простоя между двумя запусками охладителя или нагревателя больше установленного значения времени задержки запуска.
Когда интервал остановки между двумя запусками холодильника или нагревателя меньше установленного значения времени задержки запуска, устройство может запуститься после перезапуска установленного времени задержки набора после запуска. Время задержки рассчитывается с момента выключения.
Например, задержка настройки составляет 5 минут в состоянии охлаждения, охлаждающее устройство начинает задерживаться после включения питания, а холодильник включен через 5 минут. Когда требуемая температура достигнута, холодильник останавливается, и время начинается, когда завершается очередное время начала охлаждения. Работа. Необходимо дождаться окончания работы таймера, светодиодный индикатор мигает во время задержки.
Когда старт задержки установлен в 0, он равен функции задержки выключения.
Как сохранить настройки
Если вы хотите сохранить установленные данные, установите P7 в положение ON, когда температура установлена и питание отключено. В этом чехле последняя Настройка будет сохранена при выключенном питании.
Сброс
По некоторым человеческим причинам внутренняя настройка термостата сбивает с толку. Для установки времени требуется много времени. В этом чехле вы можете использовать эту функцию для восстановления заводских настроек. В выключенном состоянии одновременно нажмите и удерживайте кнопки + и-, затем включите питание, все вышеуказанные параметры восстанавливаются до заводских настроек.
![](https://ae01.alicdn.com/kf/H42169157affc4ec0b30a45debe38ea5e8.jpg_.webp)
Особенности:
W1209WK термостат с цифровым дисплеемДиапазон измерения температуры:-50 градусов Цельсия-110 градусов ЦельсияТемпература 0,1, другой пункт 1 по ЦельсиюТочность: 0,1 по ЦельсиюПогрешность возврата: 0,1 градусов ЦельсияЧастота обновления: 5sЗащита от высоких температур: 0-110 градусов ЦельсияВходное напряжение: 12 В постоянного токаВход измерения: водонепроницаемый датчик NTC (10K 0.5%)Выход: реле 10 А на всем путиЭкологические требования:-10 по Цельсию,-60 по Цельсию, влажность 20%-85%Размер: 48 мм (длина) x 29 мм (ширина) x 32 ммРазмер отверстия: 46x26,5 ммМодуль питания AC-DCМодель продукта: ZFX-M301Входной диапазон: AC/DC100-240V (желтая линия)Выходное напряжение: 12 В постоянного тока 300 мА (красный и черный)Размер внешнего вида: 40*28*23 мм (без монтажных ушек, расстояние между монтажными отверстиями 47 мм)Сфера применения: источник питания материнской платы термостата, блок питания материнской платы от 220 В до 12 В
