Последнее обновление: 29.04.2022
Руководство по установке:
http://attach01.oss-us-west-1.aliyuncs.com/IC/Datasheet/13442.rar
1. Описание:
DY-SV5W-это интеллектуальный голосовой модуль, разработанный Отделом самостоятельно. Он интегрирует ввод/вывод подраздела запуска, UART последовательный порт управления, ONE_line один автобус последовательный порт управления. Бортовой усилитель класса D 5 Вт и может непосредственно управлять динамиками 4 Ом 3 ~ 5 Вт. Поддерживает формат декодирования MP3,WAV. Максимальная поддержка 32 Гбит (4 Мбайт) TF карта памяти, можно подключить компьютер для обновления tf-карты для хранения аудио файлов через USB кабель. 3,5 мм аудио интерфейс, интерфейс u-диска, интерфейс Micro USB для загрузки, кнопочный модуль в одном модуле
2. Особенности:
1>. Поддержка формата декодирования MP3 и WAV.
2>. Поддержка частоты выборки (кГц) : 8/11.025/12/16/22.05/24/32/44.1/48.
3>. 24-битный ЦАП выход, динамическим диапазоном, поддержка 90dB, интерфейс TF карт: 85dB.
4>. Поддержка файловой системы FAT16/FAT32 с максимальной поддержкой tf-карты 32 Гбит (4 Мбайт) и u-диска 32 Гбит (4 Мбайт).

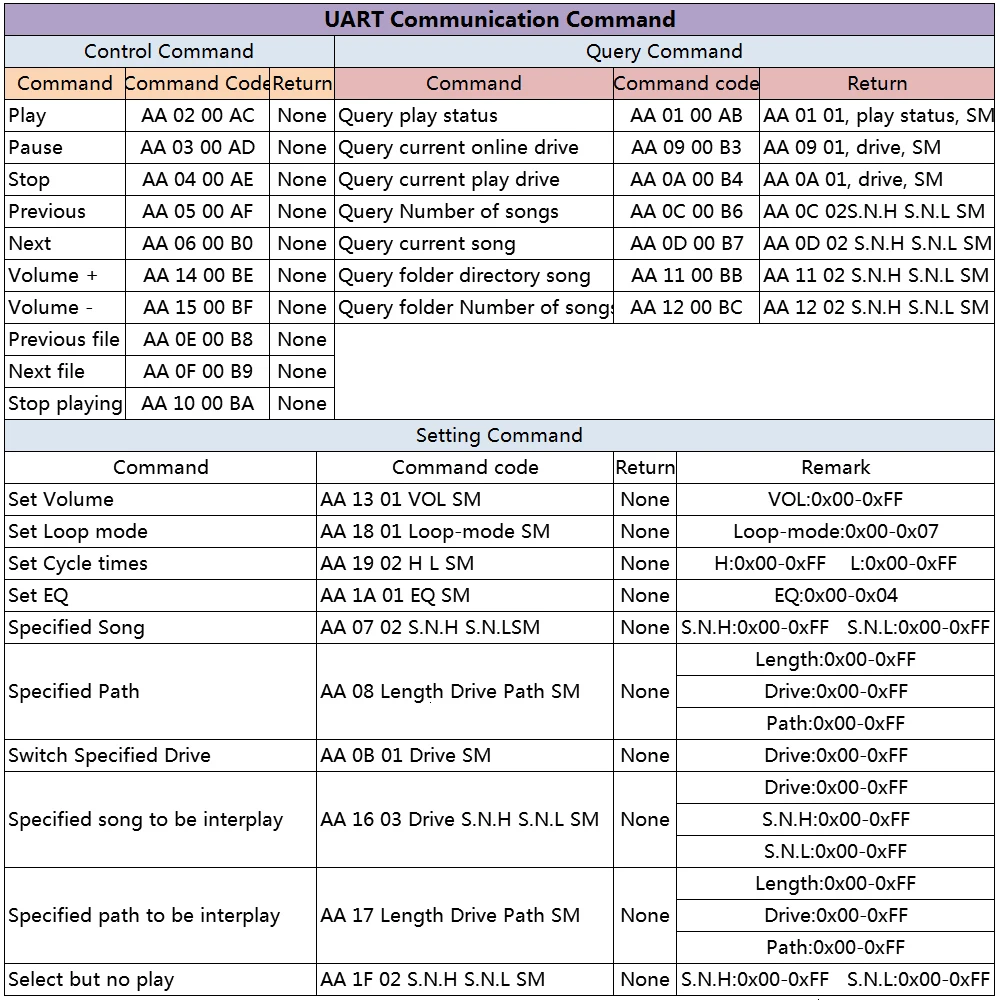

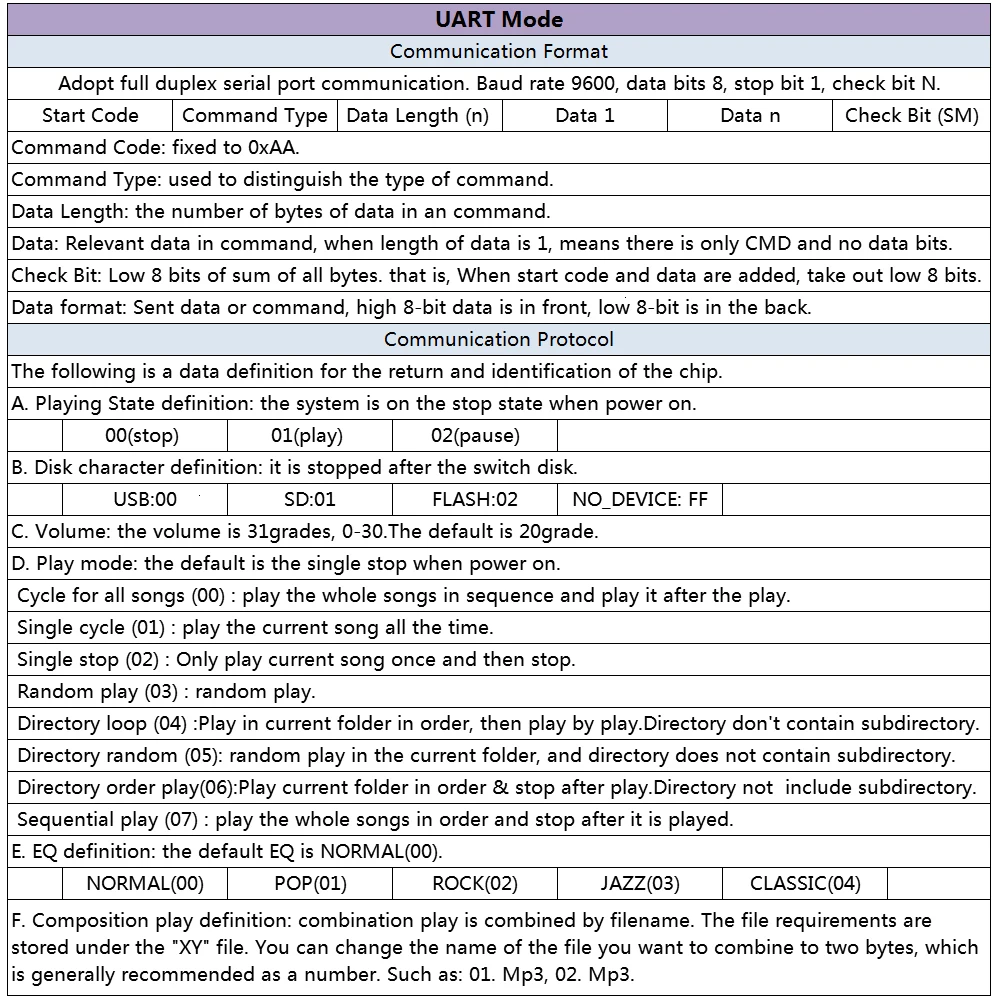

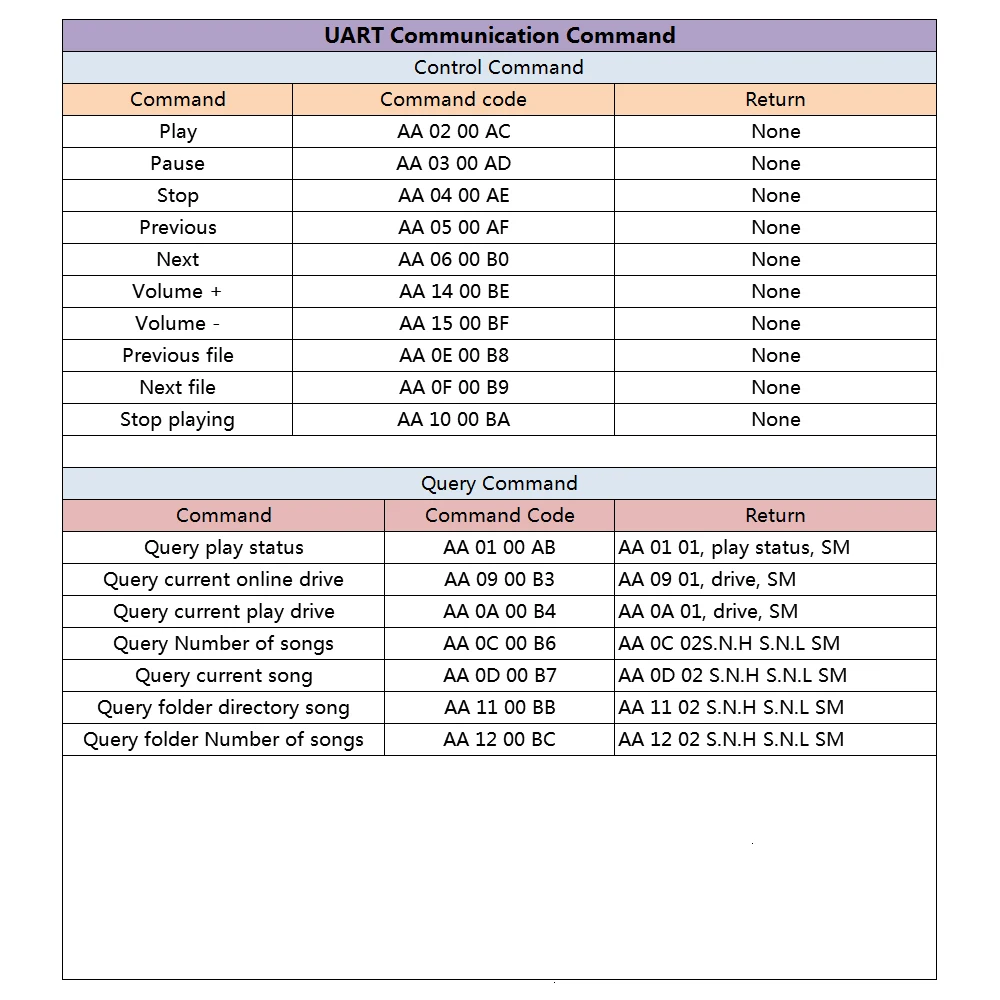

5>. Поддержка функции голосового вещания последовательного порта UART. Он может управлять воспроизведением, пауза, выбор, поворот и уменьшение громкости и другие функции, самый большой выбор из 65535 песен. Скорость передачи данных составляет 9600 бит/с.

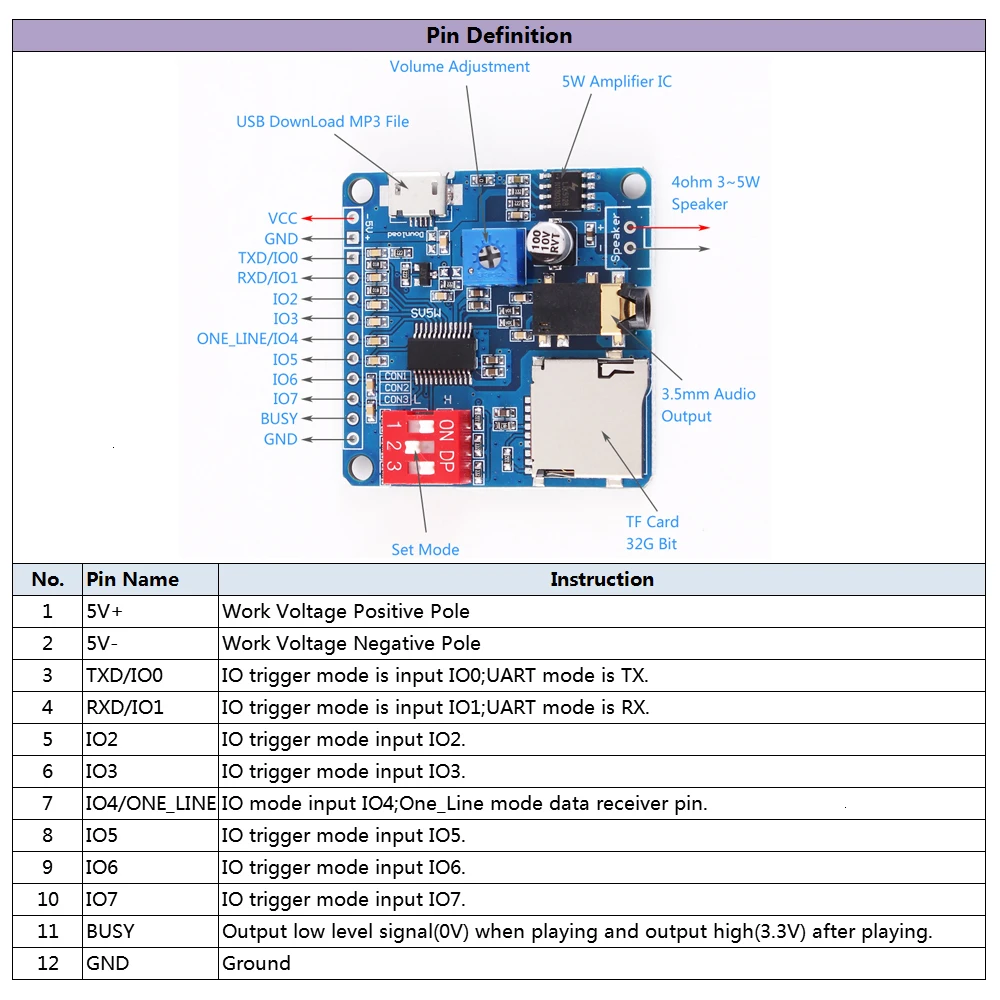

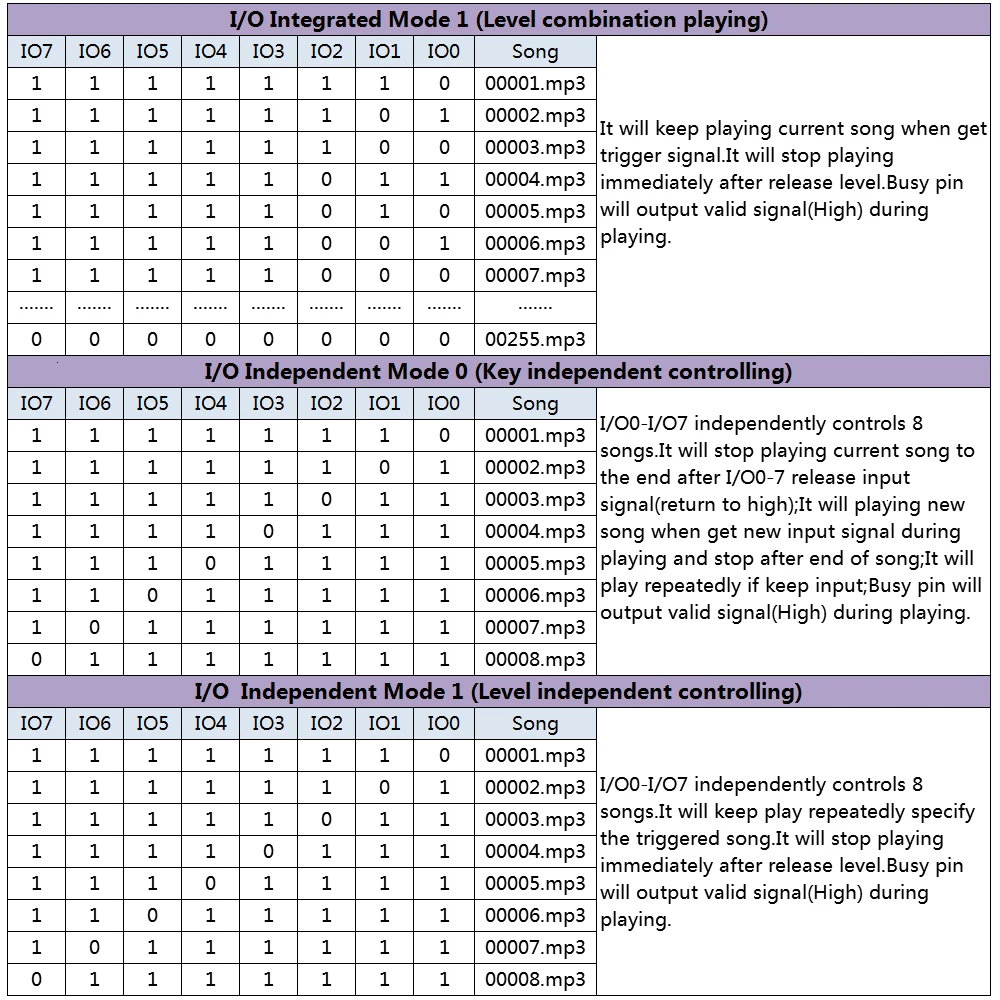

6>. Поддержка функции пускового механизма ввода/вывода, 8-битные Порты ввода/вывода могут запускать 8 musics или 8 комбинаций ввода/вывода для запуска 255 песен.

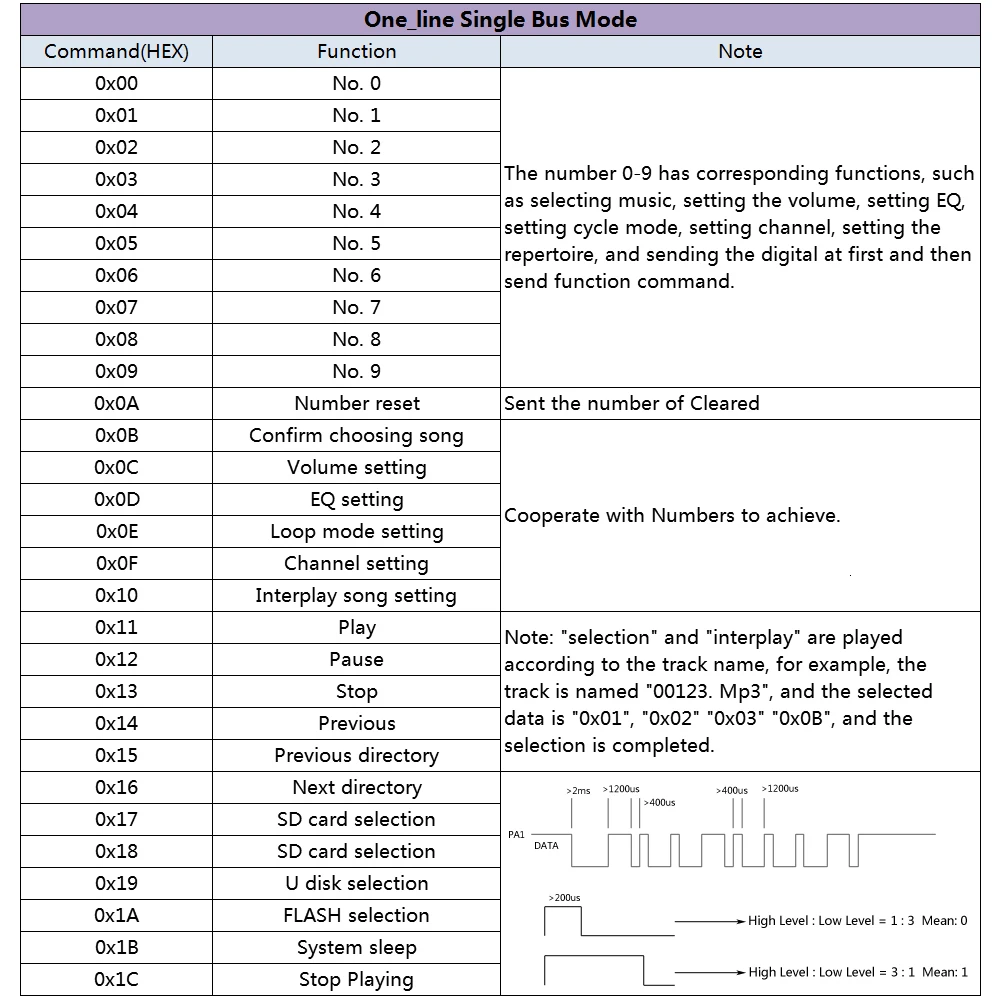

7>. Поддержка One_line управления последовательным портом одной шины, который может управлять воспроизведением, пауза, выбор, поворот и уменьшение громкости и другие функции.

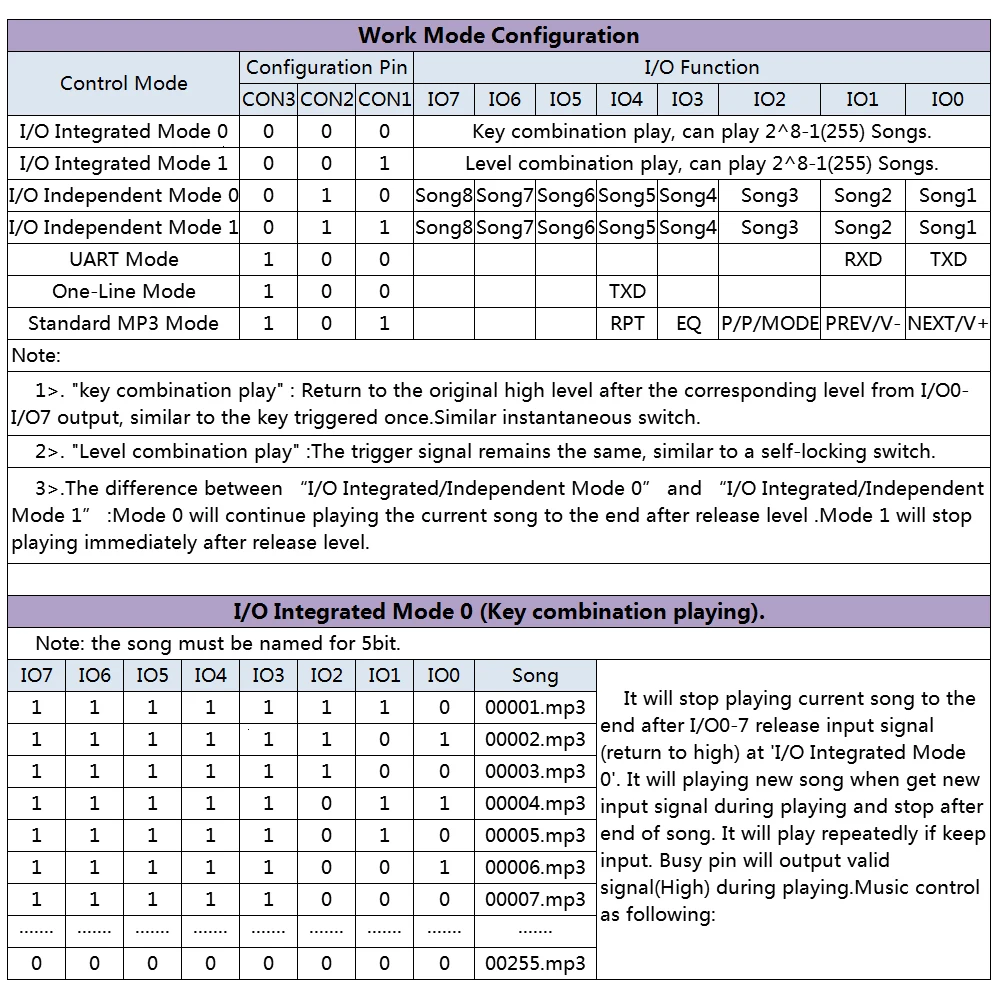

8>. Поддержка 3 конфигурации ввода/вывода для выбора режима, чтобы сделать 7 рабочих режимов.
9>. Встроенный усилитель класса D 5 Вт и может непосредственно управлять динамиком 4 Ом 3 ~ 5 Вт.
3. Параметры:

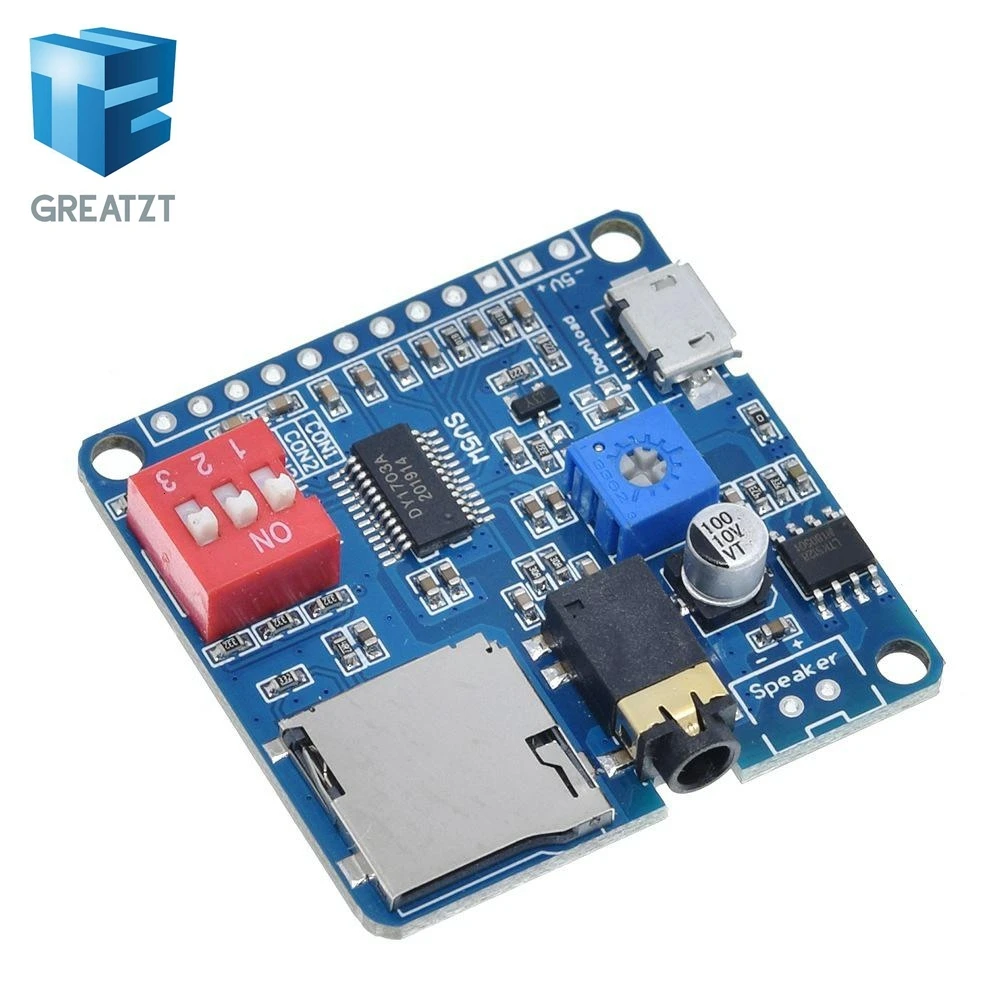

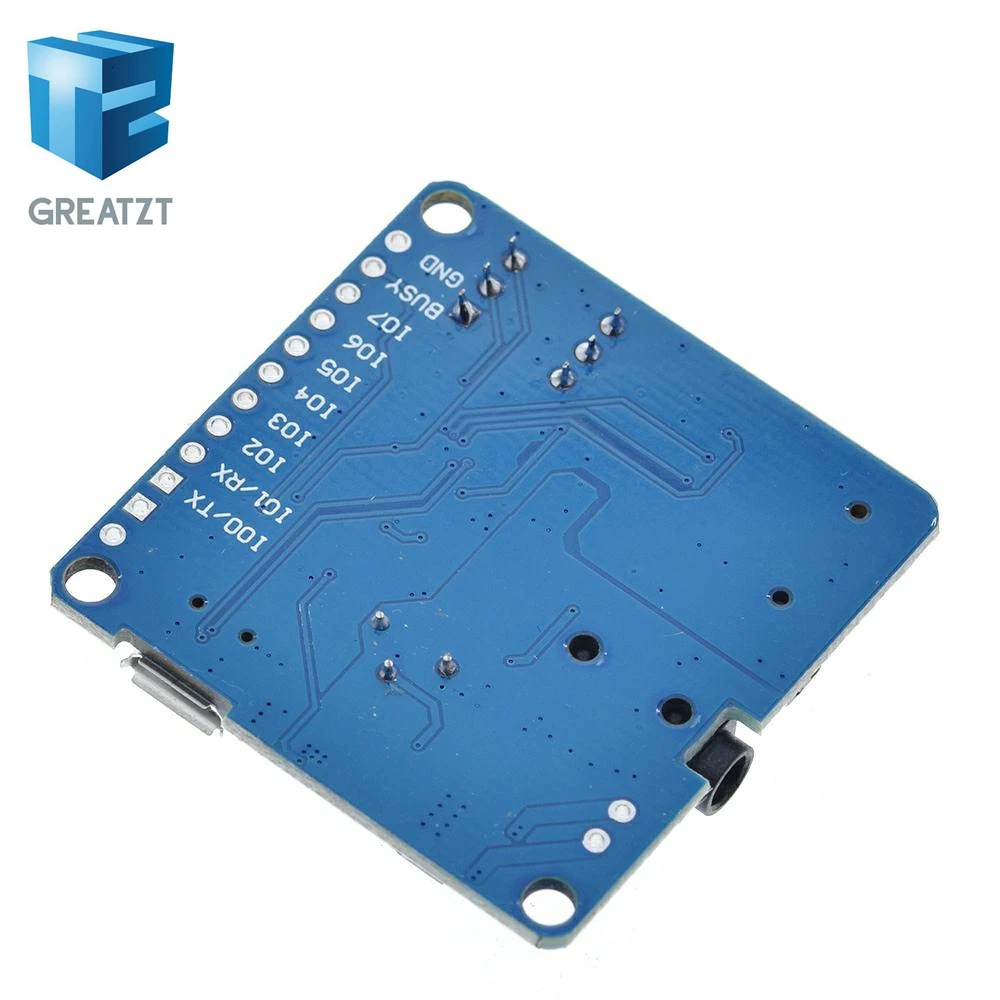

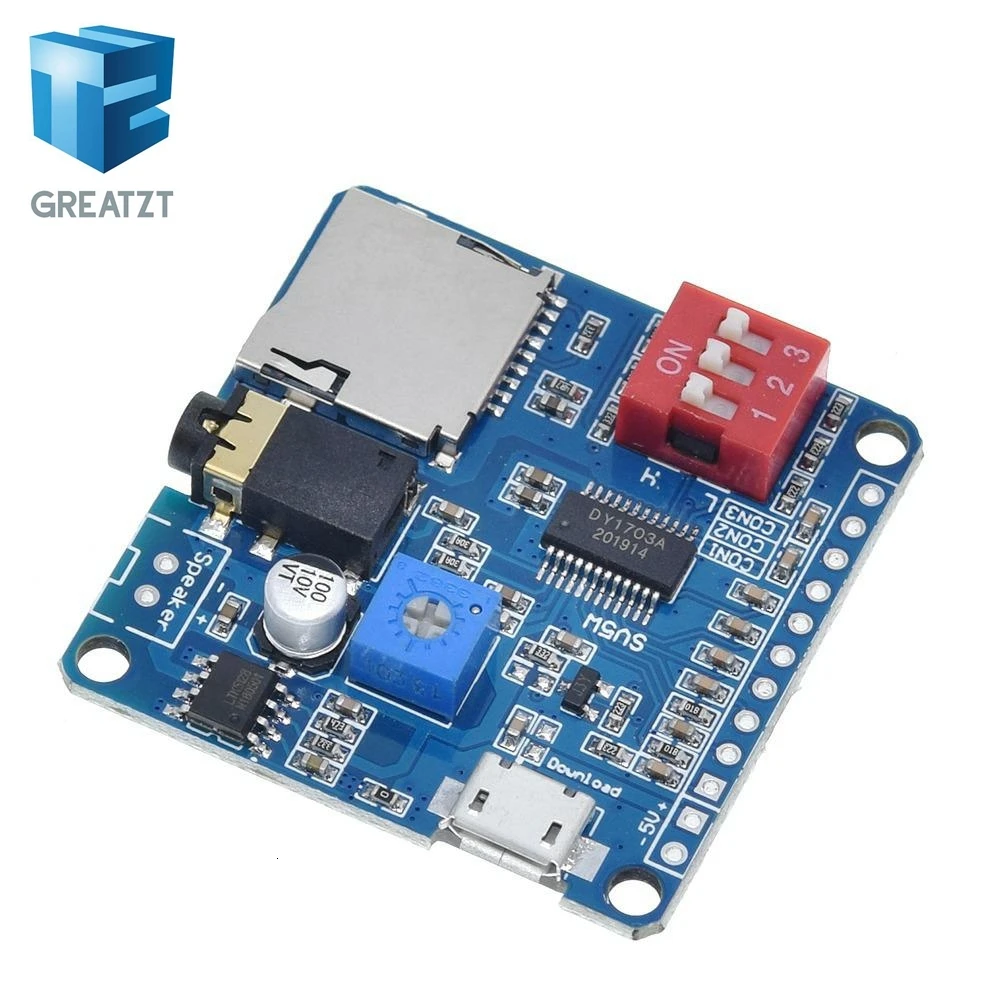

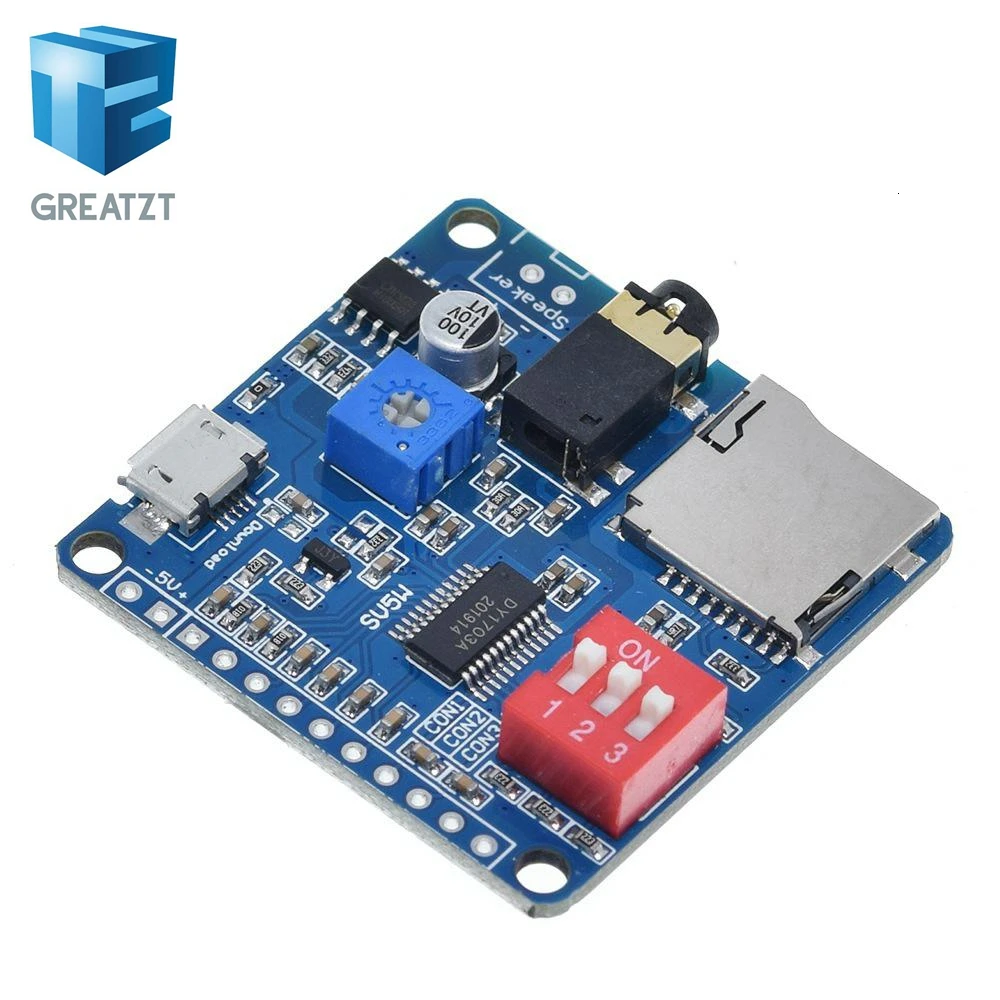

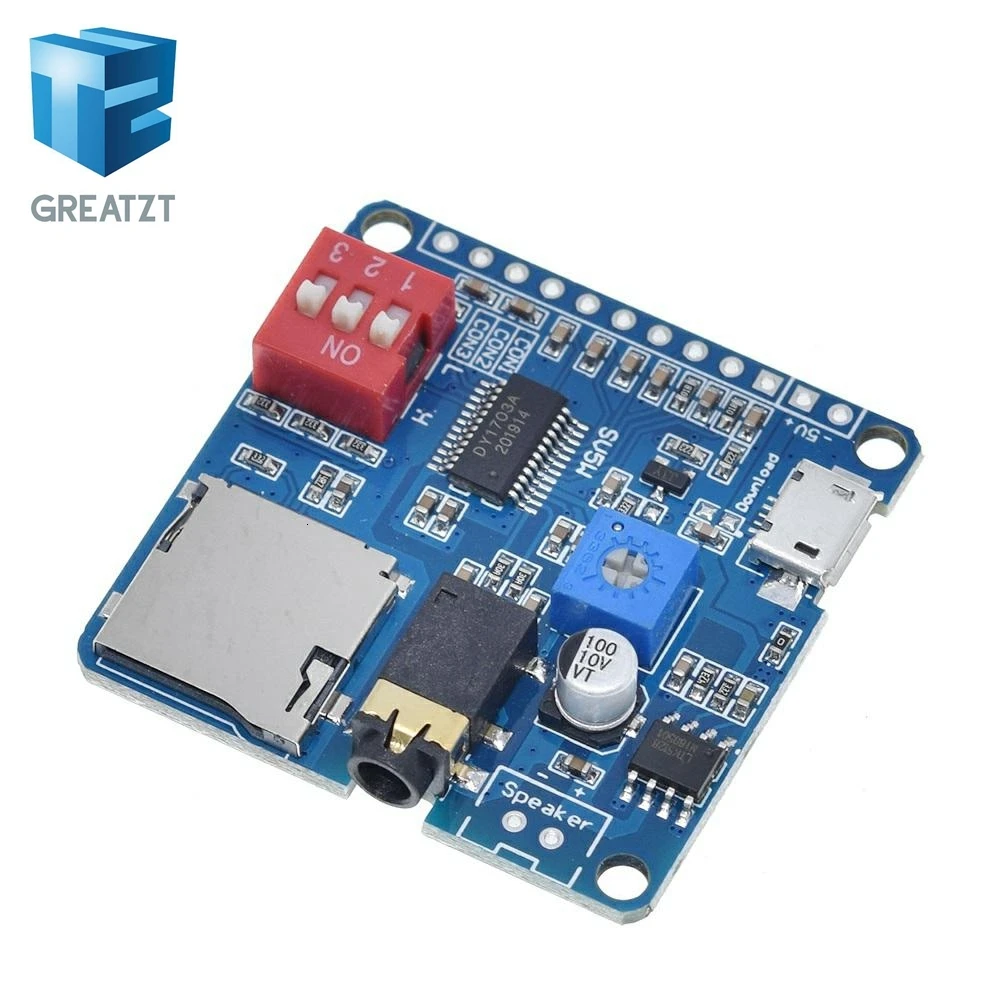

1>. Название продукта: DY-SV5W модуль воспроизведения голоса
2>. Номер товара: DY-SV5W
3>. Рабочее напряжение: 5 В постоянного тока
4>. Диапазон рабочих температур:-20 ~ 85 Celsuis
5>. Диапазон рабочей влажности: 0%-95% относительной влажности

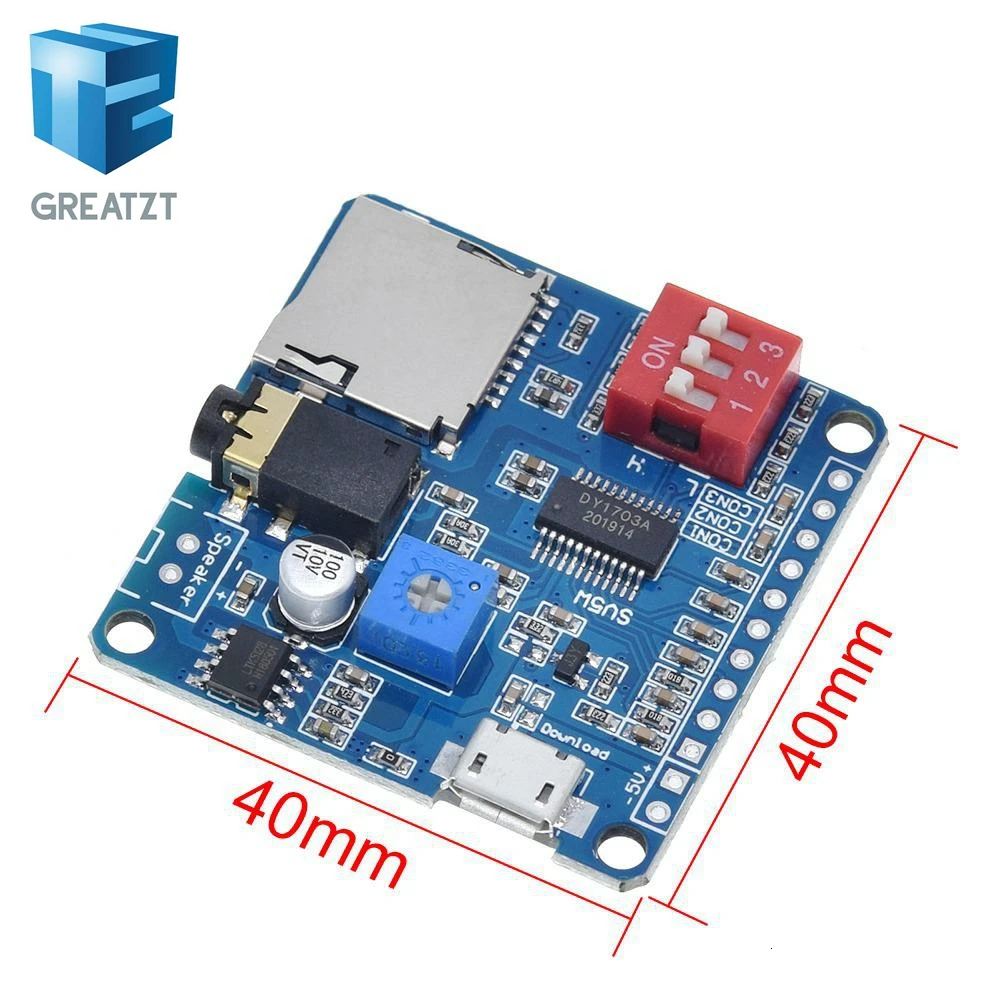

6>. Размер: 40*40*9 мм
4. Посылка:
1>.1 шт. DY-SV5W модуль воспроизведения голоса
