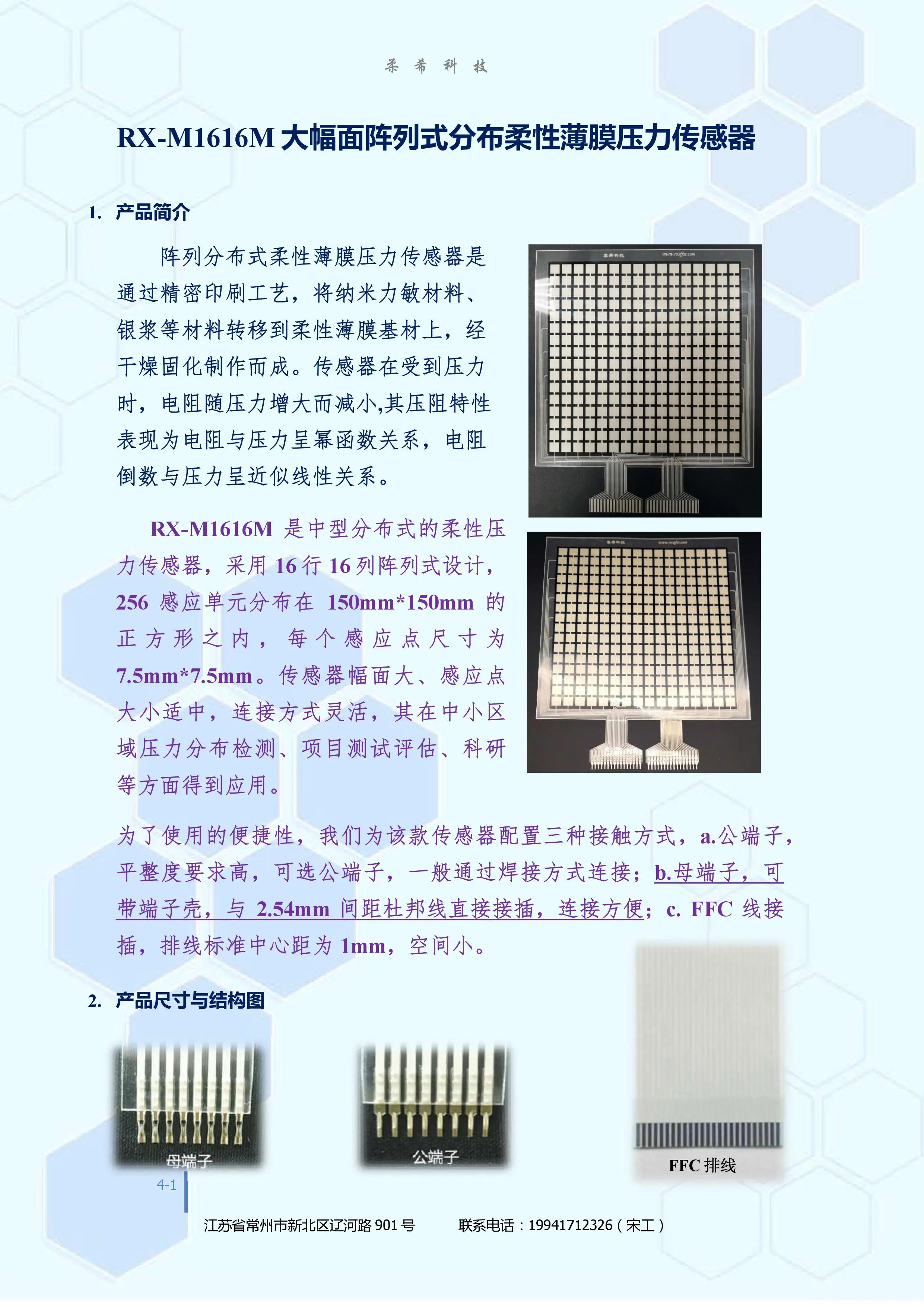

1. Введение продукта

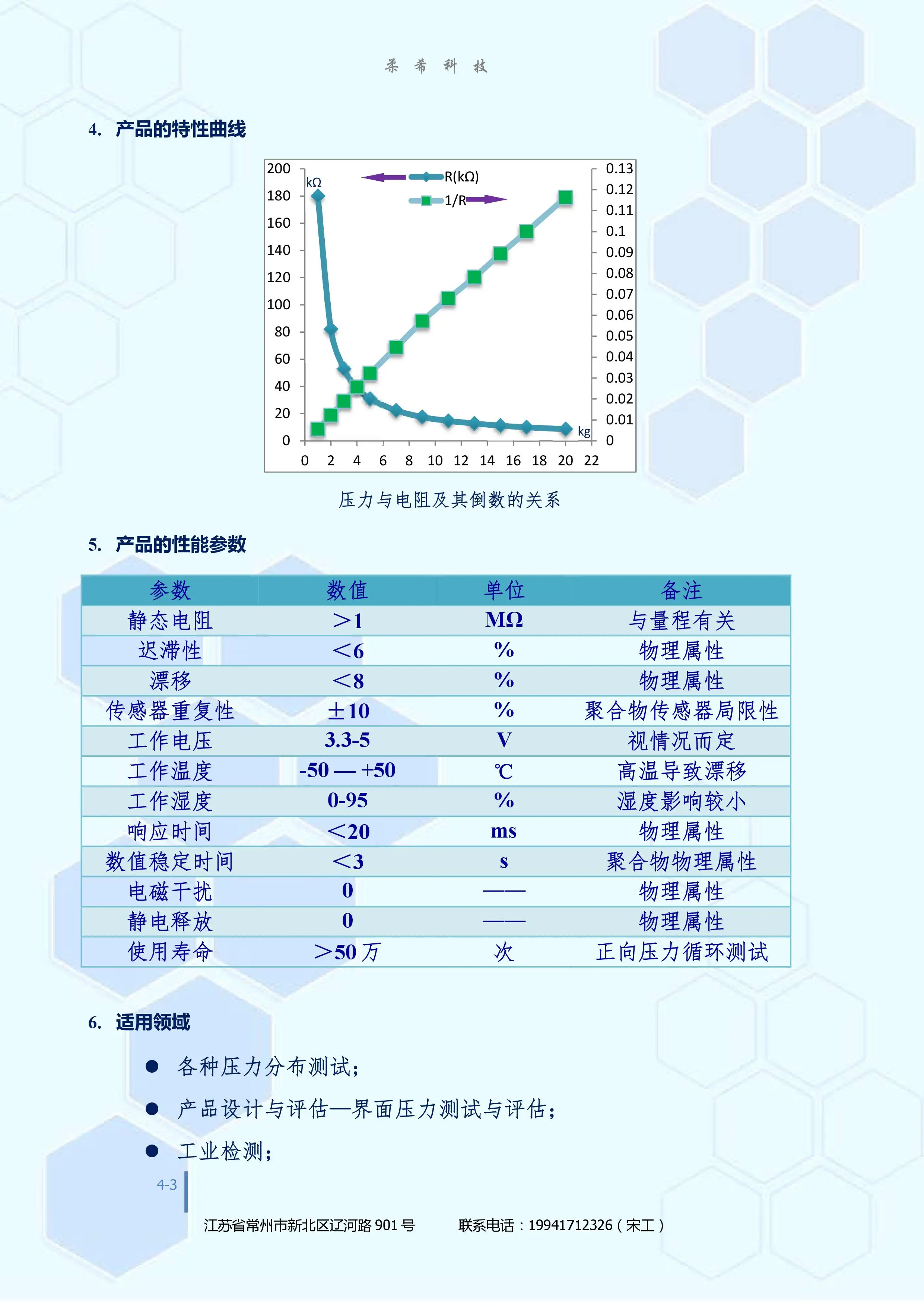

Распределенный датчик давления с гибкой пленкой изготовлен путем переноса чувствительных материалов наносилы, серебряной пасты и других материалов на подложку Гибкой Пленки с помощью процесса точной печати, а затем сушки и отверждения. Когда датчик находится под давлением, сопротивление уменьшается с увеличением давления. Его пьезорезистивная характеристика показывает, что сопротивление находится в штормовой функции, связанной с давлением, и взаимное сопротивление находится в приблизительно линейной связи с давлением.

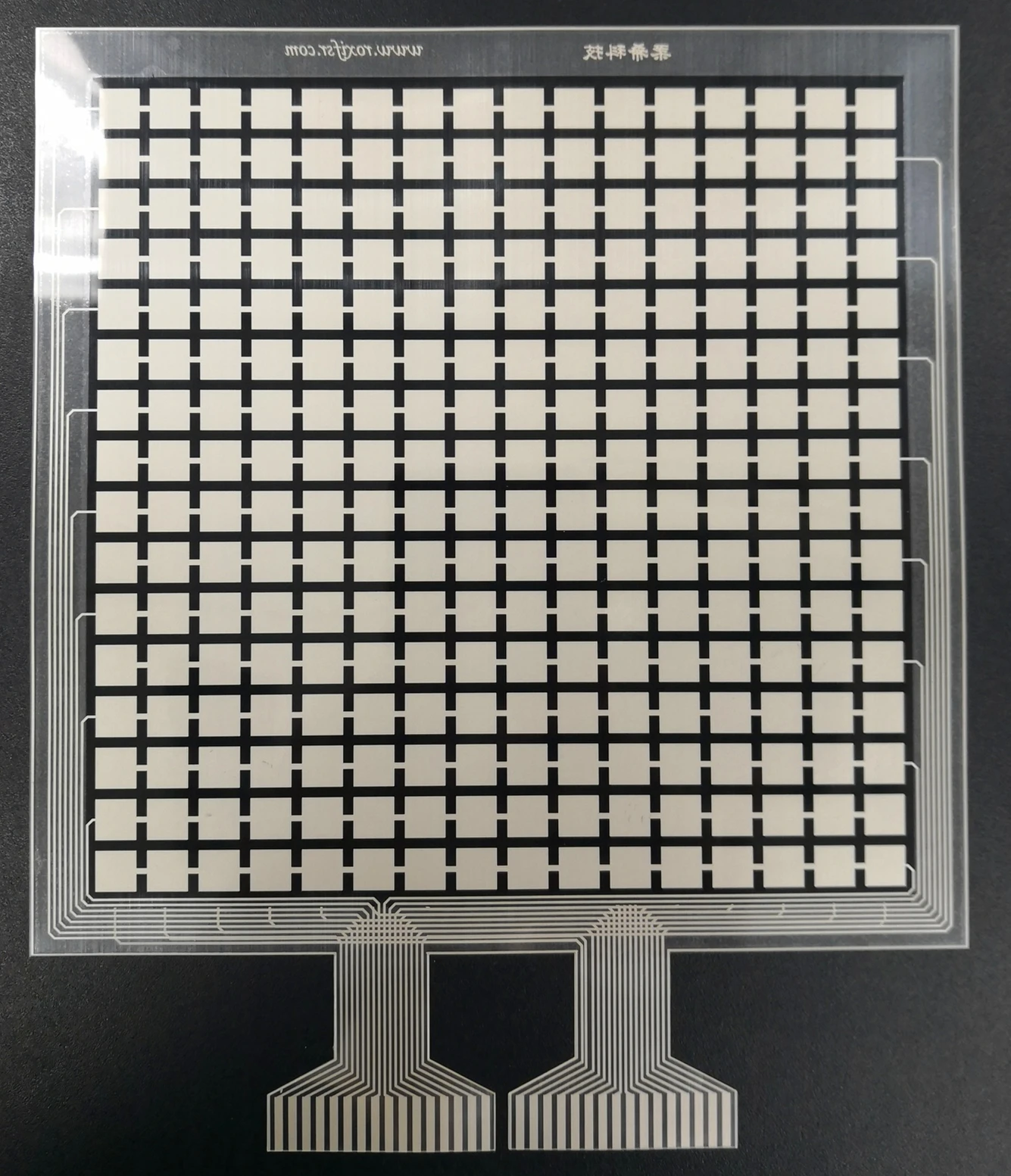

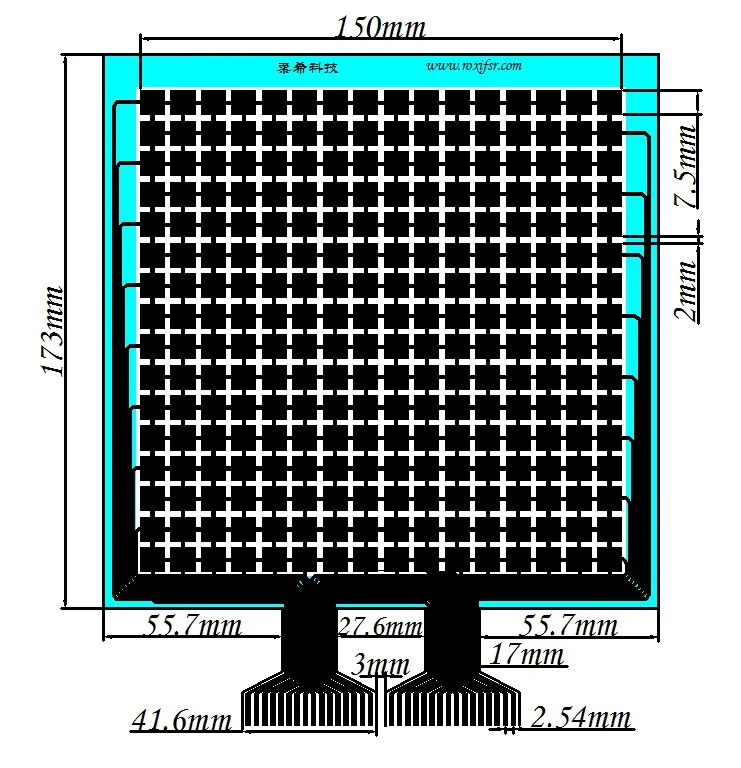

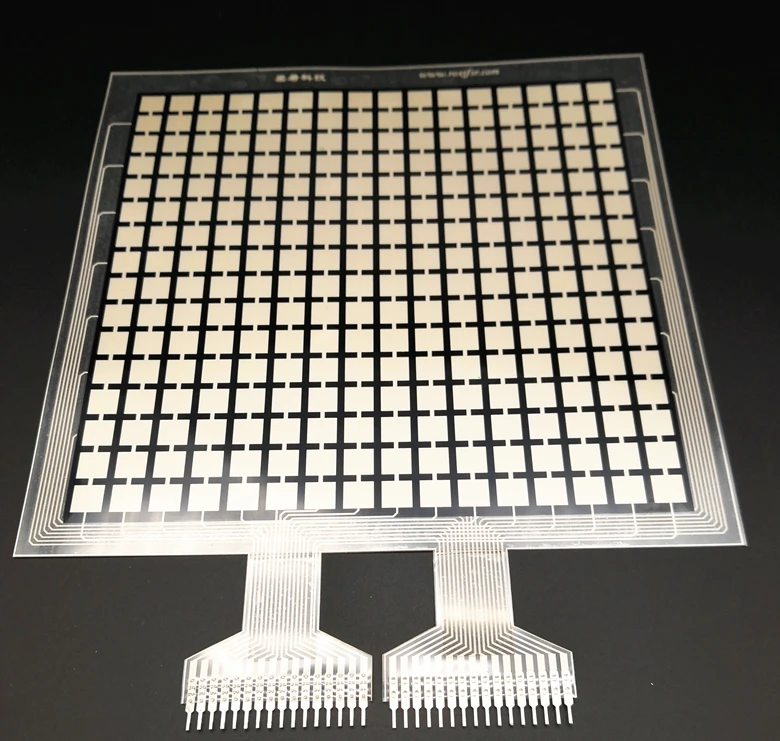

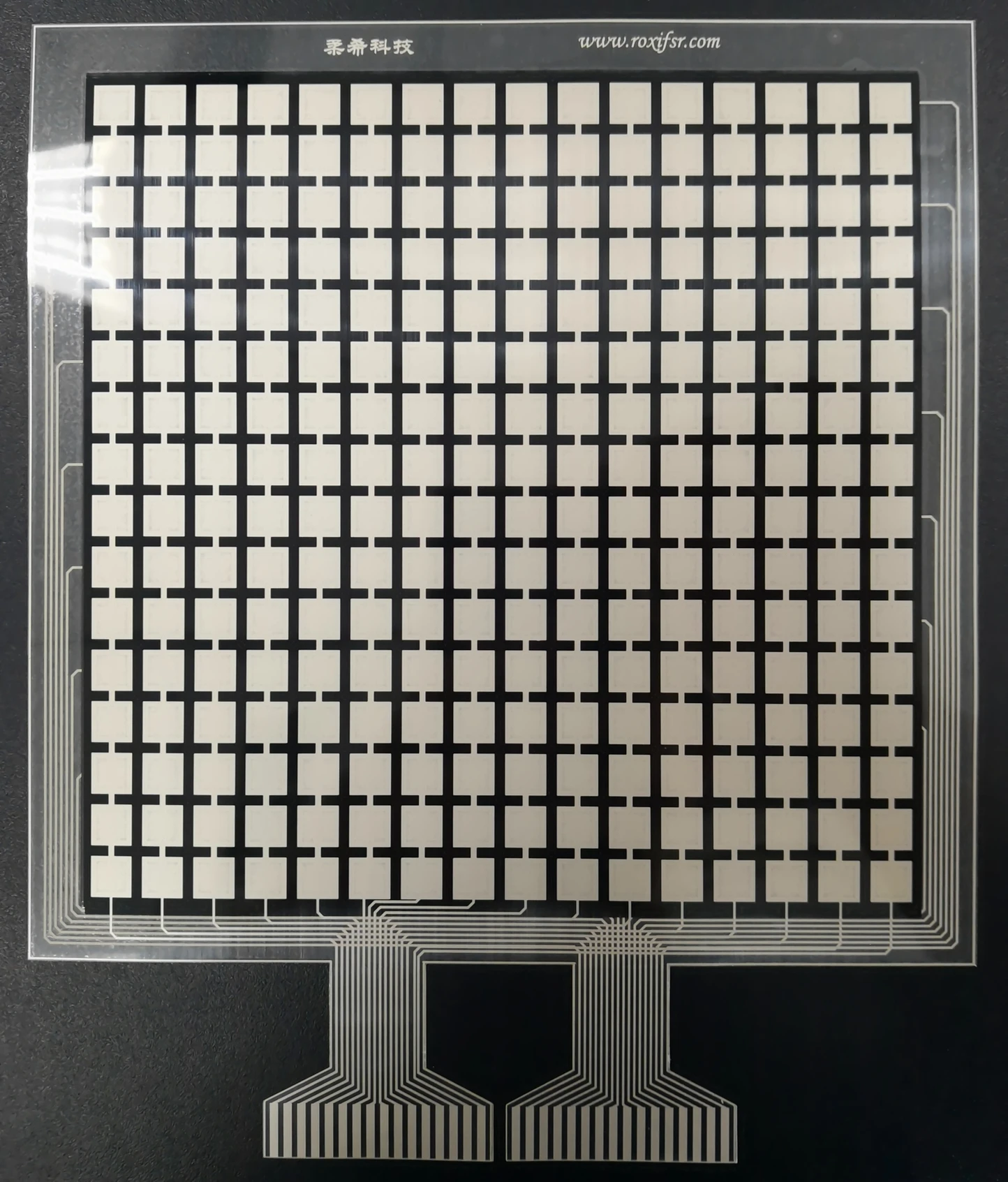

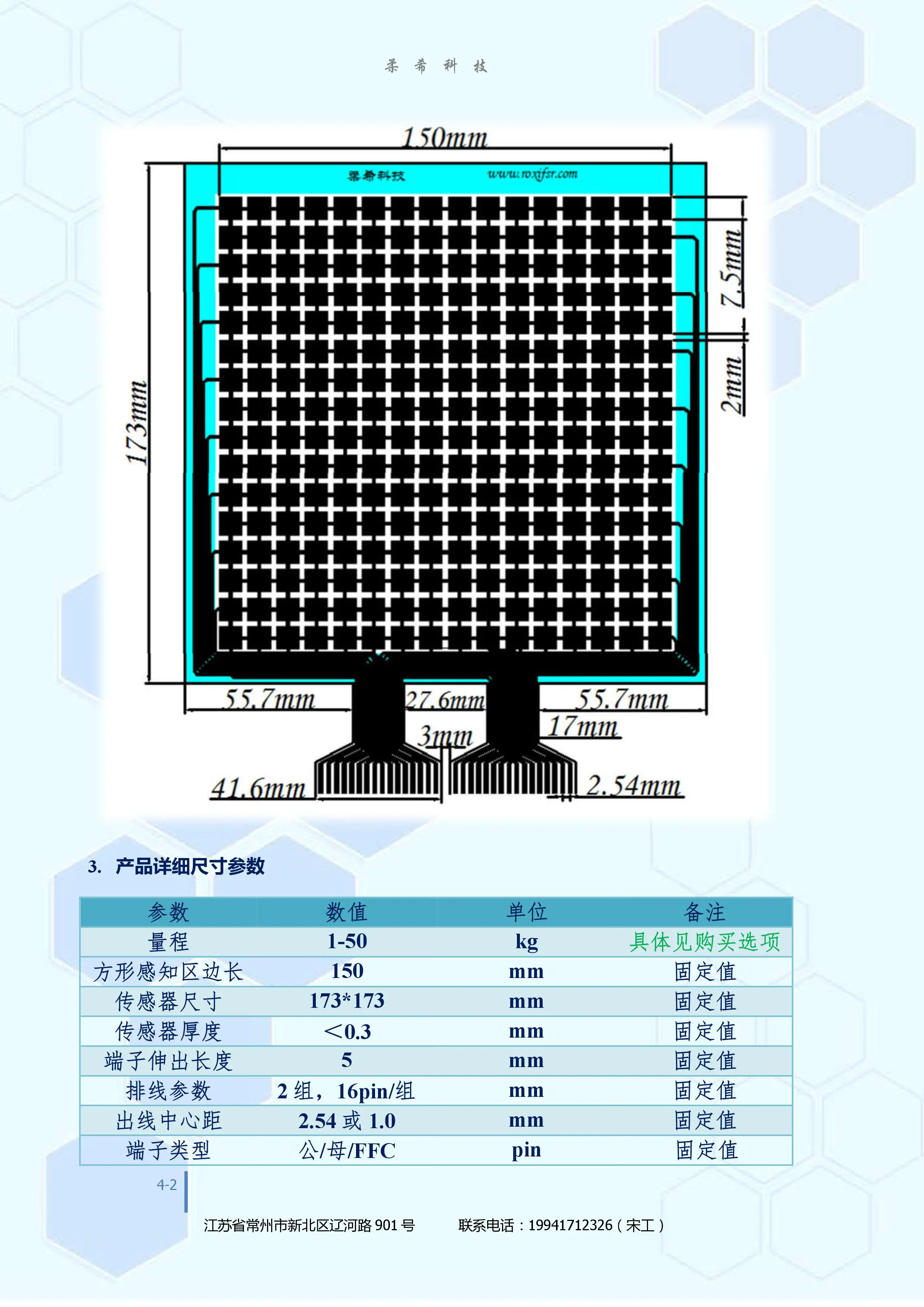

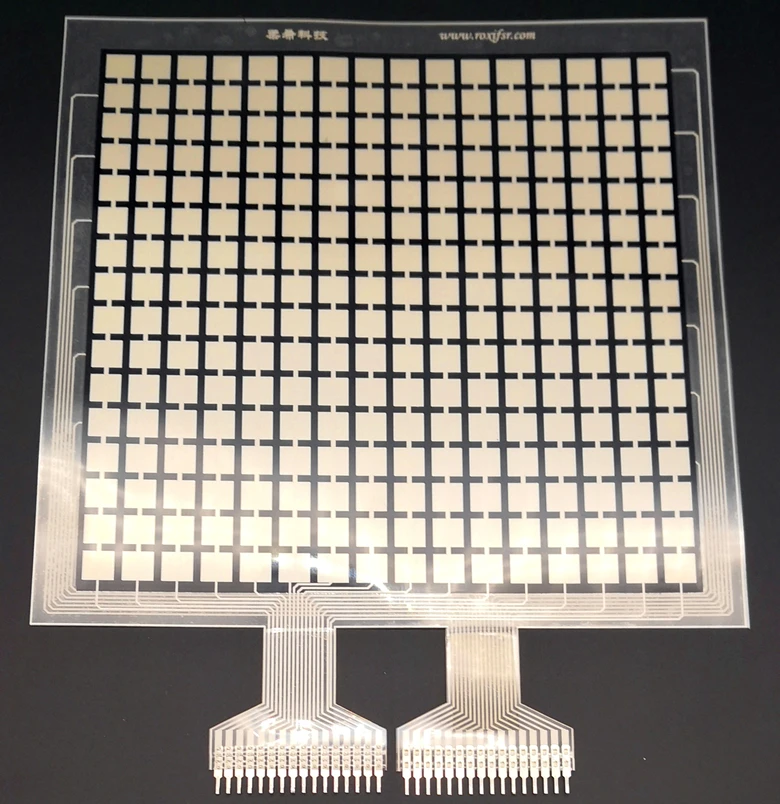

RX-M1616M-это распределенный гибкий датчик давления среднего размера с 16 рядами и 16 колоннами. 256 зондирования единиц распределены в 150 мм * 150 мм квадратный, и размер каждого зондирования точка является 7,5 мм * 7,5 мм. Датчик имеет большой формат, среднюю точку обнаружения и Гибкий Метод подключения. Он используется в обнаружении распределения давления в малых и средних областях, тестировании и оценке проектов и научных исследованиях.
Для удобства использования, мы настраиваем три метода контакта для этого датчика,
A. Мужской терминал, требования к высокой плоскостности, дополнительный Мужской терминал, обычно соединенный сваркой;
B. На мини-разъем «Мама», с защитной оболочки, может быть напрямую соединен с 2,54 мм Шаг DuPont провод, легко подключить;
C. FFC кабель подключения, стандартное расстояние центра кабеля составляет 1 мм, и пространство является небольшим.
'
