Обзор: материнская плата

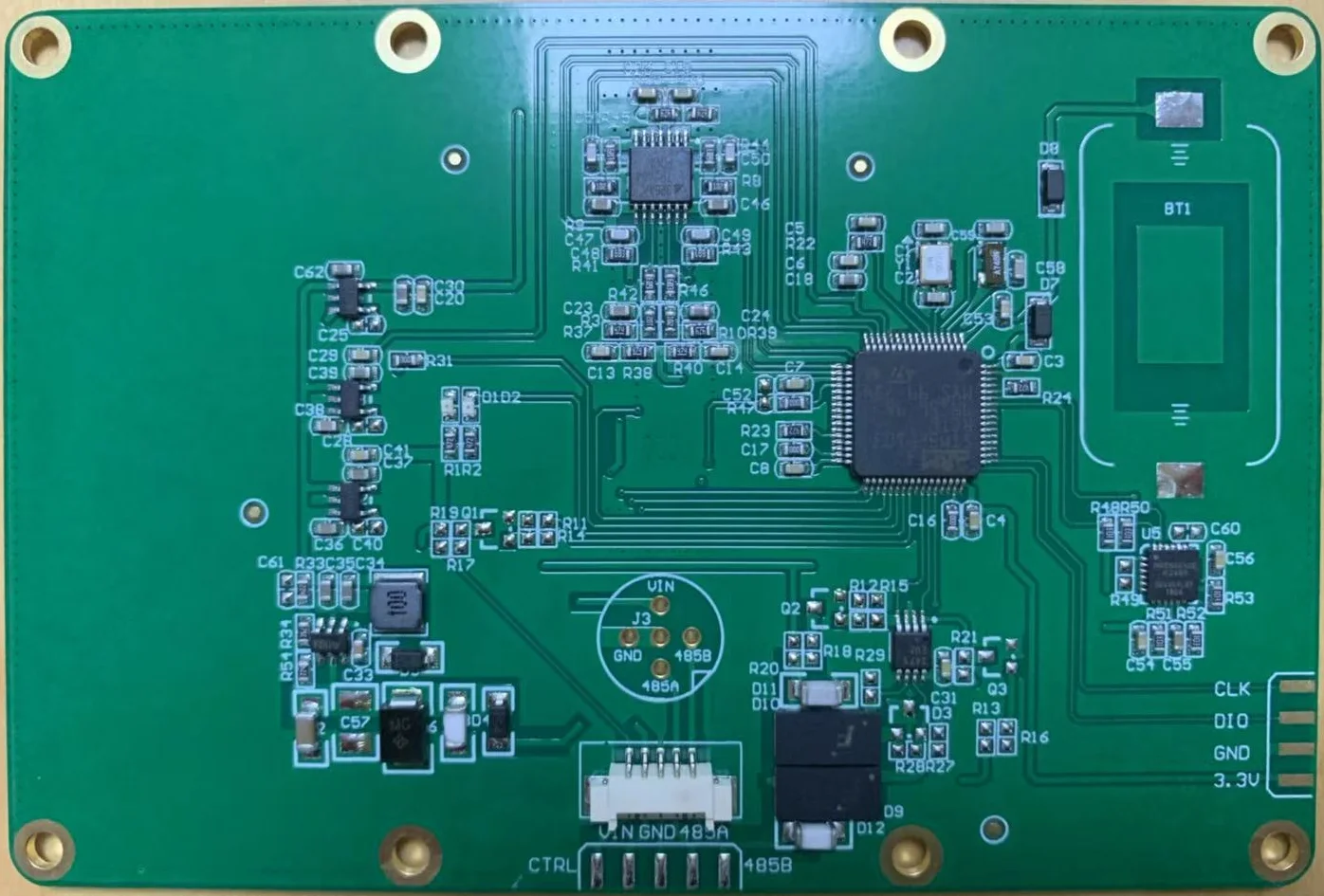

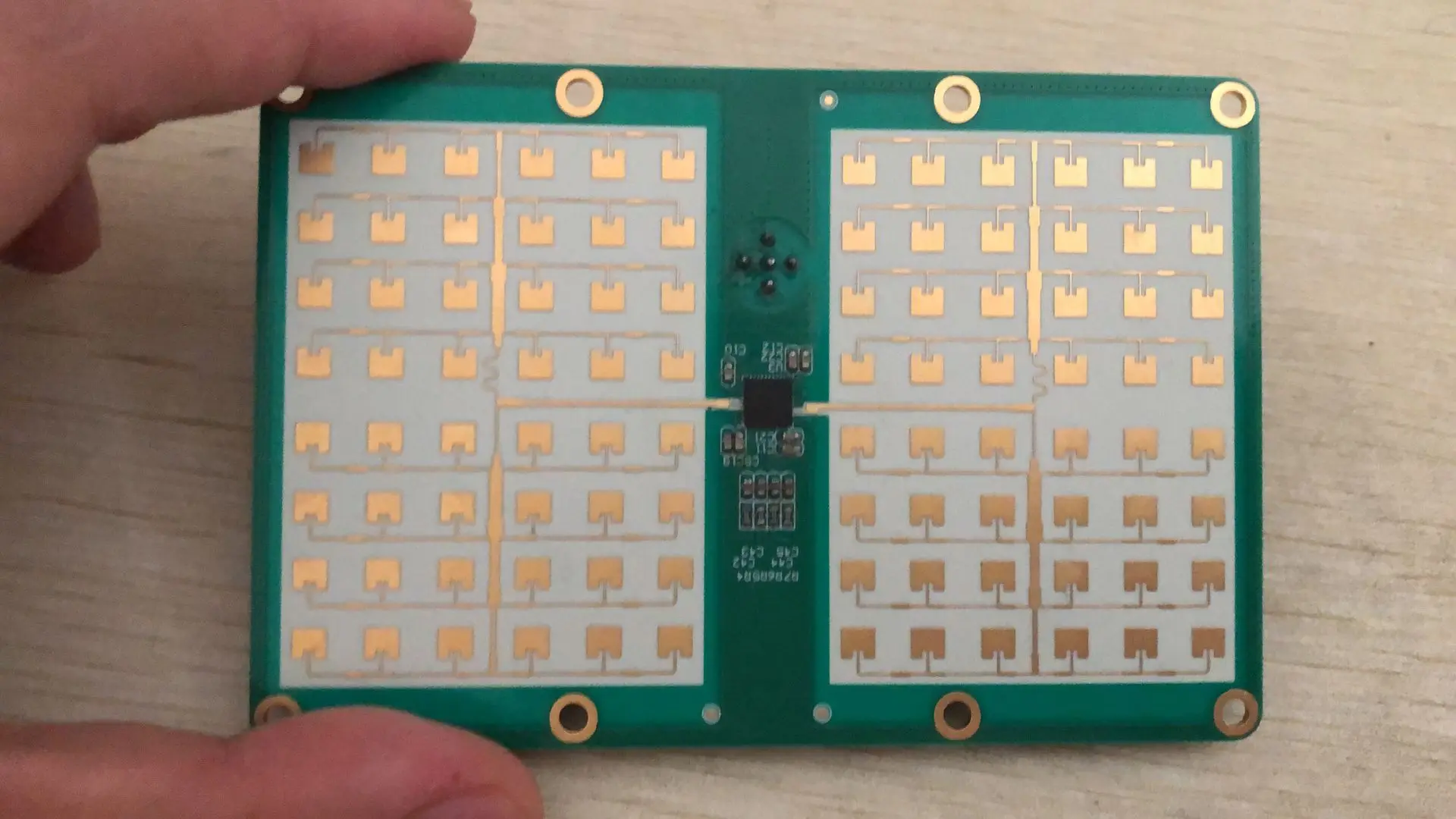

Радиолокатор скорости поверхности обозначает SVR. SVR-это радиолокационный датчик к-диапазона, который может измерять скорость поверхности рек, рек и канав. Это инструмент для гидрологического наблюдения для сбора информации о скорости и потоке. Измеритель скорости поверхности радара использует передовую технологию обработки радиолокационного сигнала для обеспечения высокой точности измерения скорости. В диапазоне угла 12°×20° можно измерить скорость поверхности реки. Диапазон расстояния измерения составляет менее 35 м, а разрешение скорости измерения составляет ± 1 мм/сек.
Резюме показатели:

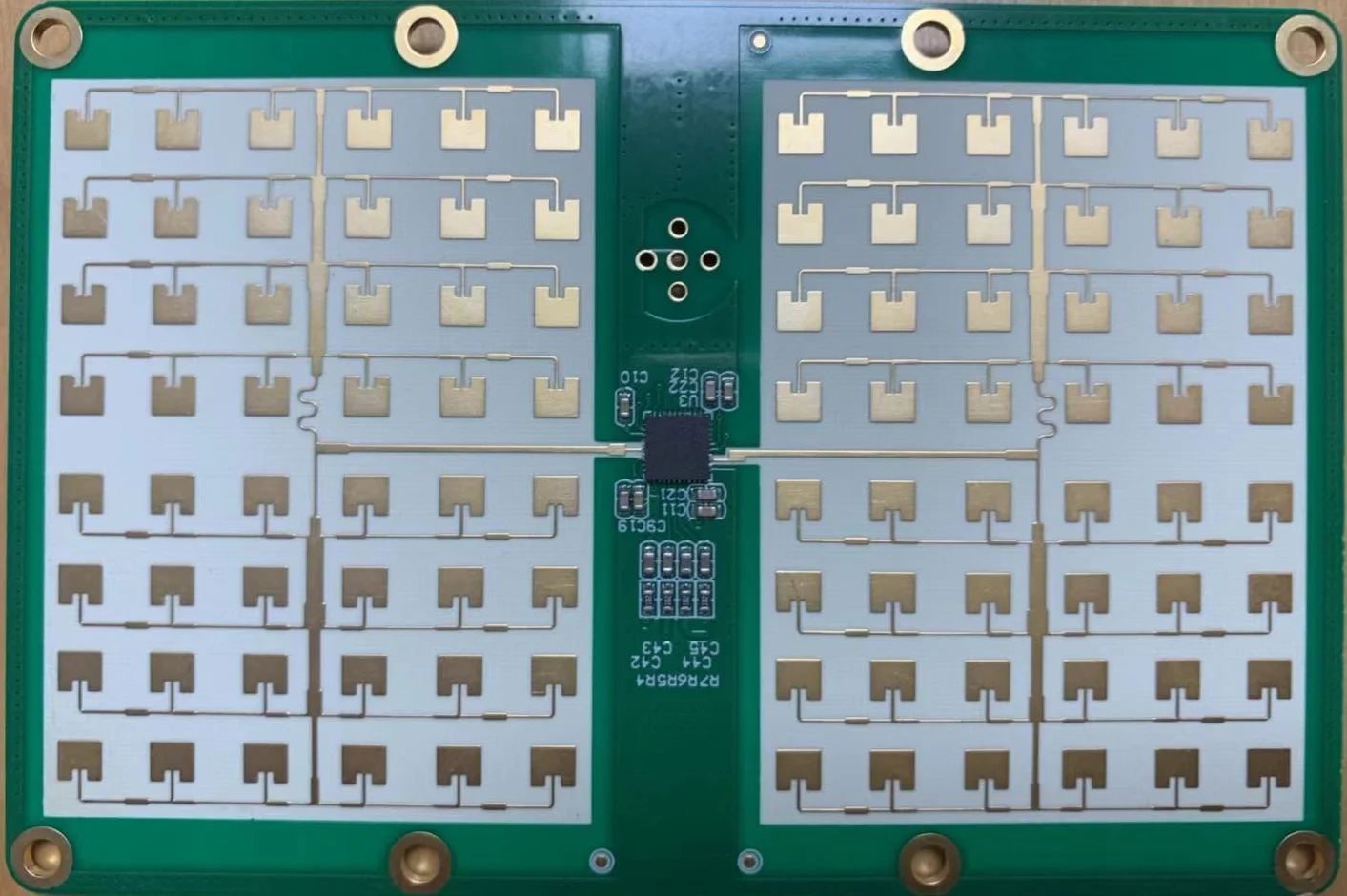

Угол передачи антенны: 20°×12°
Напряжение питания: 5,5 ~ 30 В постоянного тока;
Сила тока: 130 мА (Рабочая), 1 мА (Спящая);
Рабочая температура:-35℃ ~ 60℃;
Температура хранения:-40℃ ~ 60℃;
Размер: 106 мм * 79 мм
Измерение скорости:
Диапазон измерения скорости: 0,15 ~ 15 м/с;
Точность измерения скорости: 8,8 мм/сек.;
Разрешение: ± 1 мм/сек.;
Направление дискриминации: на выходе
Продолжительность измерения: 2 ~ 240 с;
Интервал выборки: 8 s ~ 5 h
Рабочая частота: 24,15 ГГц;
Расстояние до поверхности воды: 0,5 ~ 35 м
Интерфейс ввода/вывода: RS-485
Принцип измерения:
SVR использует допплеровский эффект для измерения скорости поверхности реки, облучения поверхности реки, излучая электромагнитную волну 24,15 ГГц, и река обратного рассеивания электромагнитной волны для получения эха. Доплеровский Частотный сдвиг эха измеряется для получения поверхностной скорости реки. Поэтому в процессе измерения устройство не может быть перемещено по желанию, а изменение направления устройства повлияет на результаты измерений.
Когда скорость реки слишком низкая, поверхность воды относительно спокойна. В это время, согласно принципу электромагнитного рассеивания, обратное рассеивание электромагнитной волны на поверхности воды очень слабо, и скорость в это время не может быть измерена. В этот момент измеритель скорости поверхности передаст 0 скоростей, чтобы указать текущее рабочее состояние.
Установка метод:
Поскольку измерение скорости чувствительно к изменению отношения, установка должна соответствовать определённым условиям.
Установка здесь:

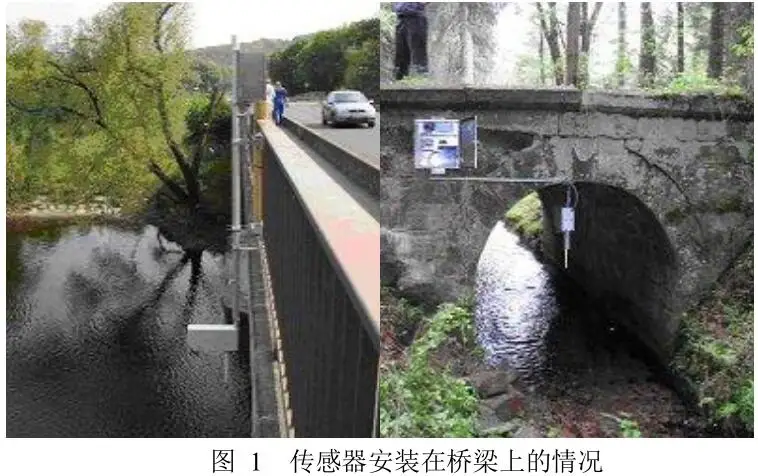

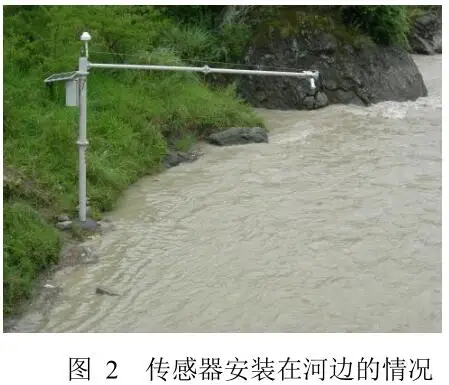

Измеритель волнового тока должен быть установлен и зафиксирован в определенном месте. На рис. 1 и рис. 2 показаны три стандартных места установки.
Необходимо обратить внимание на стабильность работы датчика во время установки. См. Рис. 2 в качестве примера: если скорость ветра очень высока и Вибрация датчика очень сильна, измерительную работу необходимо остановить.
Установка здесь:

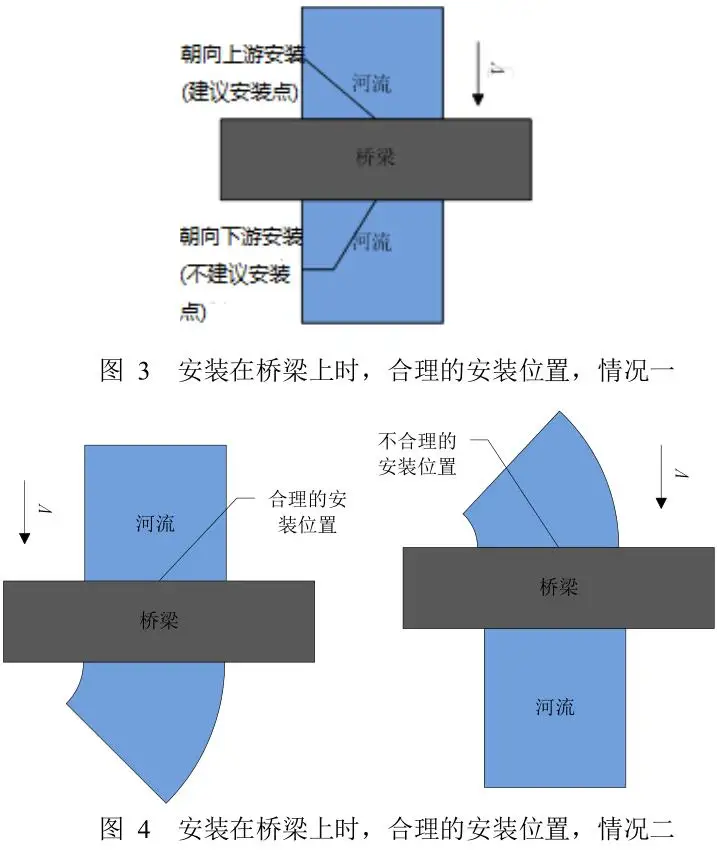

Ниже приведен пример установки на мостике для иллюстрации значения места установки. Три положения установки показаны на рис. 3, рис. 4 и рис. 5 соответственно.
На рис. 3 показано, что расположение датчика должно гарантировать, что луч будет направляться в обратном направлении от реки (установка SVR находится вверх по течению). На рис. 4 и рис. 5 показано, что поверхность реки, обнаруженная датчиком, должна быть стабильной. На рис. 4 показано изменение направления реки. В этот чехол, датчик должен указывать на ту сторону, где находится река не изменилась. На рис. 5 показано изменение ширины и узкости реки, и датчик должен указать направление, в котором Ширина реки не изменяется значительно. Эти две точки должны быть удовлетворены, потому что совершенно ясно, что при смене ширины и узкости и направления потока скорость поверхности воды будет неустойчивой, что, безусловно, является отрицательным для измерения скорости. Следует обратить внимание на то, что в первую очередь необходимо обеспечить удовлетворение ситуации, отраженной на рис. 4 и рис. 5, т. Е. для того чтобы избежать сгибания в направлении реки и изменения ее ширины, ее можно наблюдать вдоль реки, а не в обратном направлении. Это место, на которое необходимо обратить внимание при инженерной установке.
СВР соединения:
Подключение к SVR через RS-485-шину, параметры по умолчанию следующие:
Скорость передачи: 9600;
Бит передачи данных: 8;
Стоп-бит:-1 шт.;
Паритет: нет.

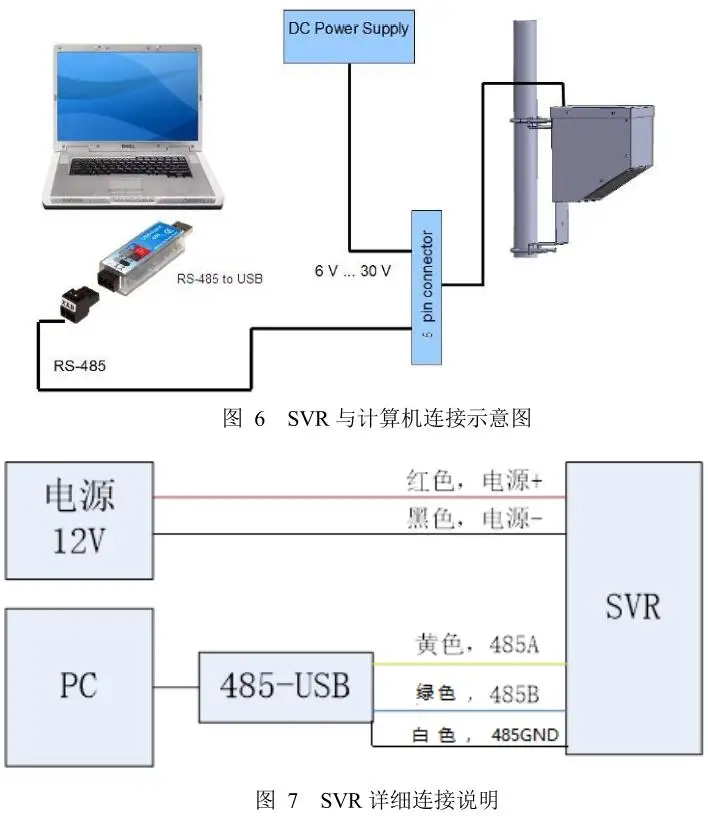

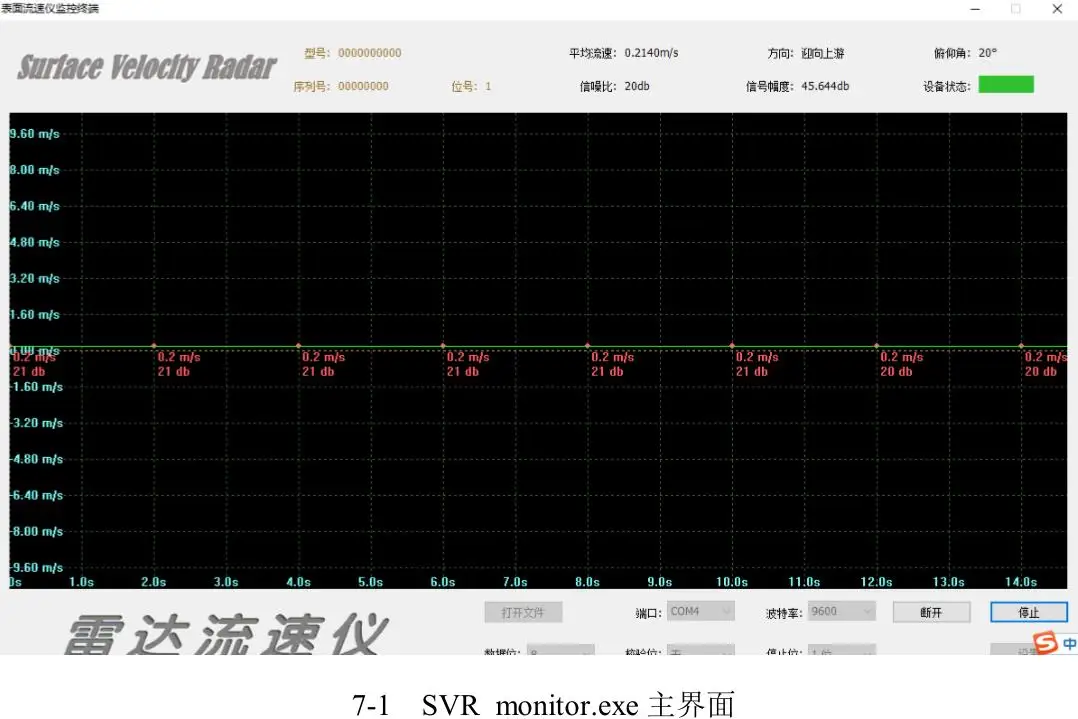

Режим подключения показан на рис. 6, а подробное описание рисунка 6 показано на рис. 7. Источник питания на рис. 7 можно выбрать между 5,5 В и 30 В. Например, когда используется фотоэлектрическая мощность, может использоваться 12 В батареи или 24 В.
