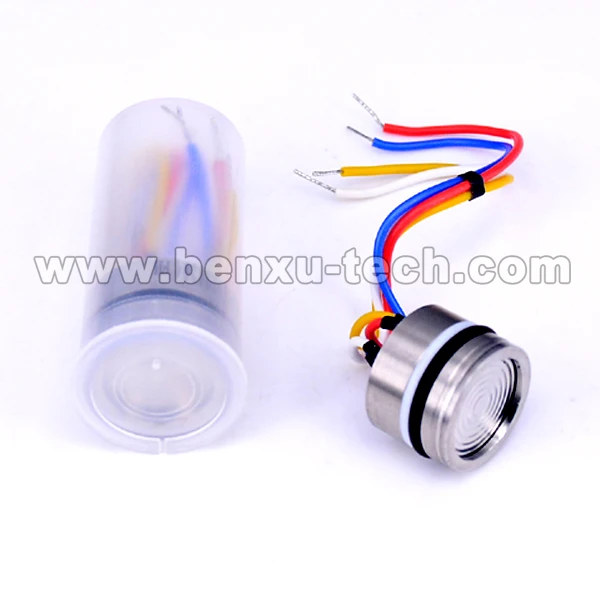

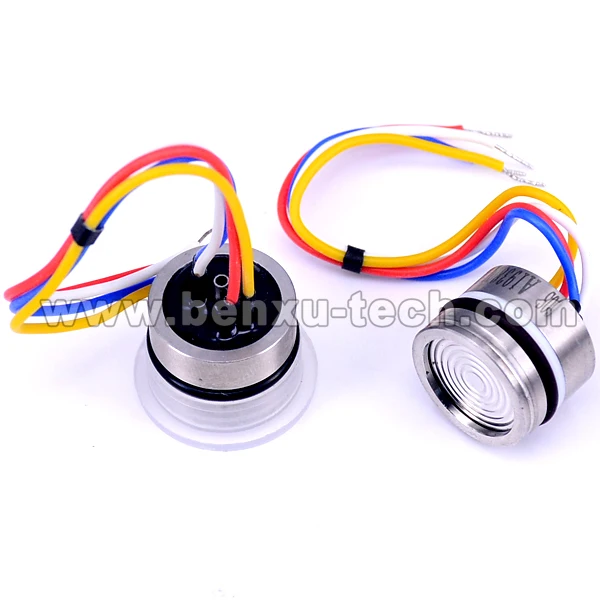

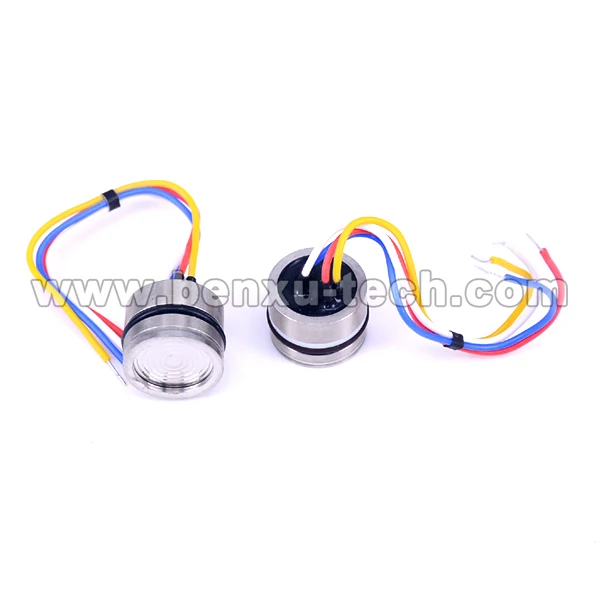

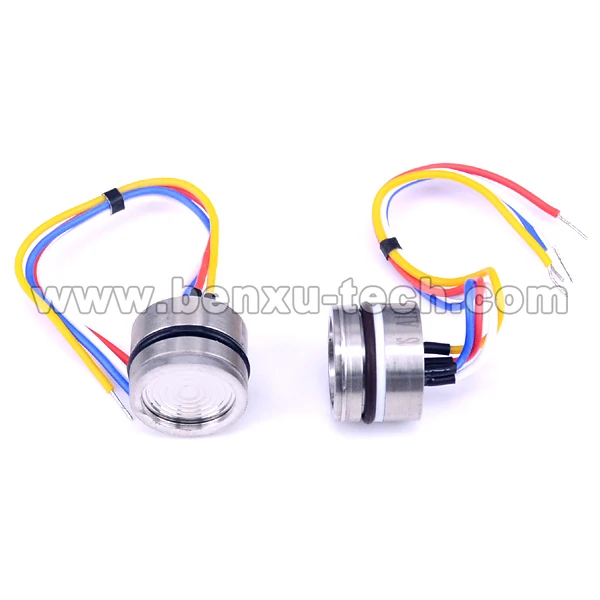

Пьезорезистивный кремниевый датчик давления PSC19 является основным компонентом для изготовления датчиков давления и датчиков давления. Высокопроизводительный чувствительный к давлению компонент PSC19 может быть легко усилен и собран в датчики давления со стандартным выходом сигнала.
PSC19 пакеты рассеянный кремний чувствительный к давлению штамп к корпусу из нержавеющей стали 316L. Внешнее давление передается на чувствительную к давлению матрицу Через диафрагму из нержавеющей стали и внутренне герметичное кремниевое масло. Чувствительная к давлению матрица не контактирует напрямую с измеряемой средой, образуя всю твердую структуру измерения давления. Таким образом, продукт может применяться в различных случаях, в том числе в суровых агрессивных средах.
PSC19 использует уплотнительное кольцо для уплотнения под давлением, которое легко устанавливается. Наша компания также может осуществить Специальную настройку на основе потребностей пользователей, таких как датчики давления всех сварных конструкций, широкая температурная компенсация, высокая надежность, противоударные и антивибрационные датчики, специально для вооружения и снаряжения национальной обороны.
Особенности:
С вариантами возбуждения постоянного тока и постоянного напряжения.
Импортная высоконадежная матрица под давлением.
Широкая температурная компенсация.
Доступен нормализованный выход.
Компенсационная доска, заполненная клеем для защиты от влаги.
Стандартный OEM-производитель диаметром 19 мм.
Все материалы 316L.
Высокая производительность, все твердые, высокая надежность.
Применение:
Системы управления процессом
Приборы для калибровки давления
Холодильное оборудование и система управления HVAC
Гидравлические системы и клапаны
Измерение уровня
Биомедицинские инструменты
Корабли и навигация
Авиационные и авионические системы
Оружие
Технические параметры:
Диапазон давления
-100 кПа ~ 0 ~ 10 кПа... 100 МПа (необязательно)
Тип давления
Манометрическое давление (г), абсолютное давление (а), герметичное манометрическое давление (ов)
Возбуждение
1,5 мА рекомендуется для постоянного тока
10 в рекомендуется для постоянного напряжения
Входное сопротивление
Постоянный ток: 2кΩ-5квольт
Постоянное напряжение: 3kΩ-18kΩ
Электрическое соединение
Позолоченный штифт KOVAR или силиконовый мягкий провод
Компенсационная температура
Постоянный ток: 0-60 ℃(≤ 35кпа), от-10 до 70 ℃ (другие диапазоны);
Постоянное напряжение: от-20 до 85 ℃
Рабочая температура
От-40 до 125 ℃
Температура хранения
От-40 до 125 ℃
Сопротивление изоляции
≥ 200 м пост. Тока/250 в перем. Тока
Время отклика
≤ 1 мс (до 90% FS)
Измеренный Средний
Все жидкости и газы совместимы с 316L
Механическая Вибрация
20g(20-5000 Гц)
Шок
100 г (10 мс)
Срок службы
10x106(Циклы)
Материал диафрагмы
316L
Материал корпуса
316L
Заполнение маслом
Силиконовое масло
Уплотнительное кольцо
NBR или фторовая Резина
Основные параметры:
Товар
Состояние
Мин
Номинальный
Макс
Блок
Примечание
Нелинейность
-0,3
± 0,2
0,3
% FS
Примечание 1
Гистерезис
-0,05
± 0,03
0,05
% FS
Повторяемость
-0,05
± 0,03
0,05
% FS
Основные параметры (con):
Товар
Состояние
Мин
Номинальный
Макс
Блок
Примечание
Нулевой выход
-2
± 1
2
МВ
Выход в полный масштаб
1,5 мА, ≤ 35 кПа
1,5 мА, другие диапазоны
10 в, ≤ 35 кПа
10 В, другие диапазоны
40
60
60
80
90
100
150
120
МВ
Нулевой температурный коэффициент
10 кПа
Другие диапазоны
-2
-1,5
± 1,5
± 0,75
2
1,5
% FS
Примечание 2
Коэффициент температуры пролета
-1,5
± 0,75
1,5
% FS
Примечание 2
Термический гистерезис
-0,075
± 0,05
0,075
% FS
Примечание 3
Длительная стабильность
-0,3
± 0,2
0,3
% FS/год
Примечание:
1, рассчитывать в соответствии с методом минимального квадрата BFSL.
2. В диапазоне компенсационной температуры обратитесь к 30 ℃ для 0 ℃-60 ℃ и от-10 ℃ до 70 ℃ и обратитесь к 32,5 ℃ для-20 ℃ до 85 ℃.
3. После прохождения высокой и низкой температуры вернитесь к эталонной температуре.
Выбор диапазона давления:
Код
Эталон давления
Диапазон давления
Избыточное давление
Разрывное давление
Уплотнительное кольцо
10 к
Г
0-10 кПа
300% FS
600% FS
NBR
20 к
Г
0-20 кПа
300% FS
600% FS
NBR
35 к
Г
0-35 кПа
300% FS
600% FS
NBR
70 к
Г
0-70 кПа
300% FS
600% FS
NBR
100 к
Г
0-100 кПа
200% FS
500% FS
NBR
160 к
Г
0-160 кПа
200% FS
500% FS
NBR
250 к
Г
0-250 кПа
200% FS
500% FS
NBR
400 к
Г
0-400 кПа
200% FS
500% FS
NBR
600 К
Г
0-600 кПа
200% FS
500% FS
NBR
1 м
Г
0-1 МПа
200% FS
500% FS
NBR
1,6 м
Г
0-1,6 МПа
200% FS
500% FS
NBR
2,5 м
Г
0-2,5 МПа
200% FS
500% FS
NBR
4 м
S
0-4 МПа
200% FS
400% FS
NBR
6 м
S
0-6 МПа
200% FS
400% FS
Фторовая Резина
10 м
S
0-10 МПа
200% FS
400% FS
Фторовая Резина
16 м
S
0-16 МПа
200% FS
400% FS
Фторовая Резина
25 м
S
0-25 МПа
150% FS
400% FS
Фторовая Резина
40 м
S
0-40 МПа
150% FS
300% FS
Фторовая Резина
40 м
S
0-40 МПа
150% FS
300% FS
Фторовая Резина
60 м
S
0-60 МПа
150% FS
300% FS
Фторовая Резина
100 м
S
0-100 МПа
150% FS
300% FS
Фторовая Резина
Примечание: G-манометр; A-абсолютное давление; S: герметичное манометрическое давление
Подключение кабеля:
Красный: возбуждение + (в +)
Синий:Возбуждение- (IN-)
Желтый: выход + (выход +)
Белый:Выход-(Выход-)
