1. Активная антенна РЧ источник питания
2. Выход широкополосный усилитель блокируется
3. Данные связи вводятся через сторону RF
Во-вторых, рабочие параметры
1. Диапазон частот: 100K-200MHz

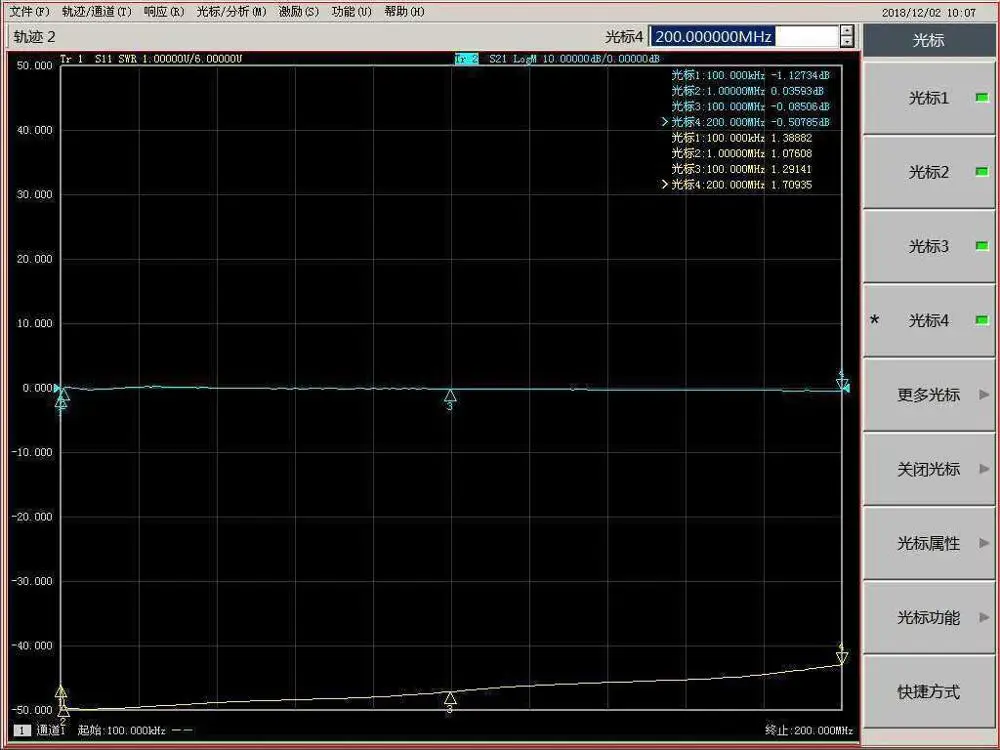

2. Потеря вставки:[Электронная почта удалена eBay] [Электронная почта удалена eBay](См. Фактические измеренные параметры S11 и S21), чтобы увидеть соотношение стоячей волны и параметры передачи
3. Максимальное напряжение: 50 в
4. Максимальный ток: 1000 мА

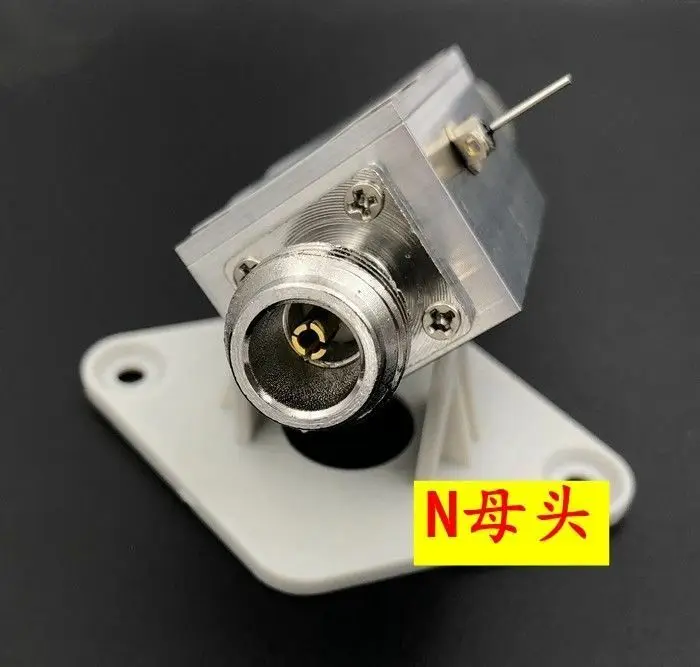

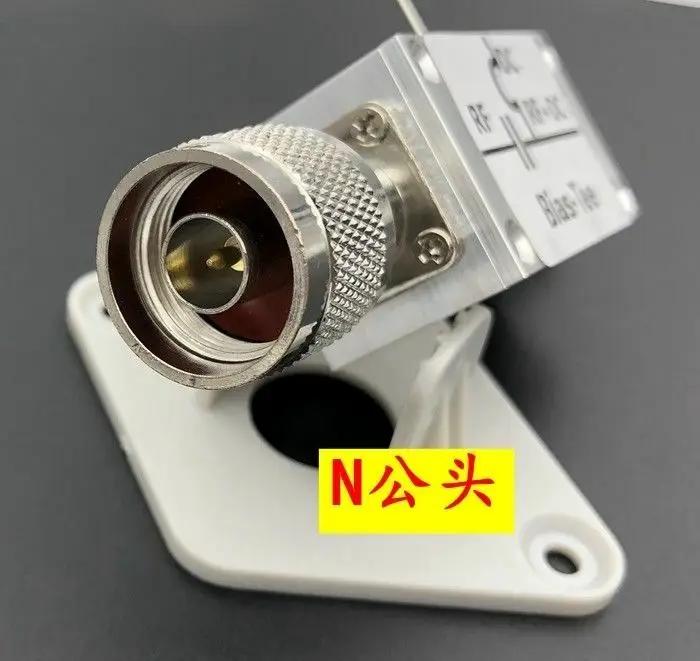

5. Разъем RF: N головка (по умолчанию поставка конденсатора является штекером, кормовой конец является женской) нужен другой режим соединителя не забудьте связаться со службой поддержки клиентов
6. Сопротивление системы: 50 Ом
7. Длина, ширина и высота Размеры: 45 мм * 30 мм * 27 мм (без разъема типа N)
92 мм * 30 мм * 27 мм (включая n-тип коннектора)

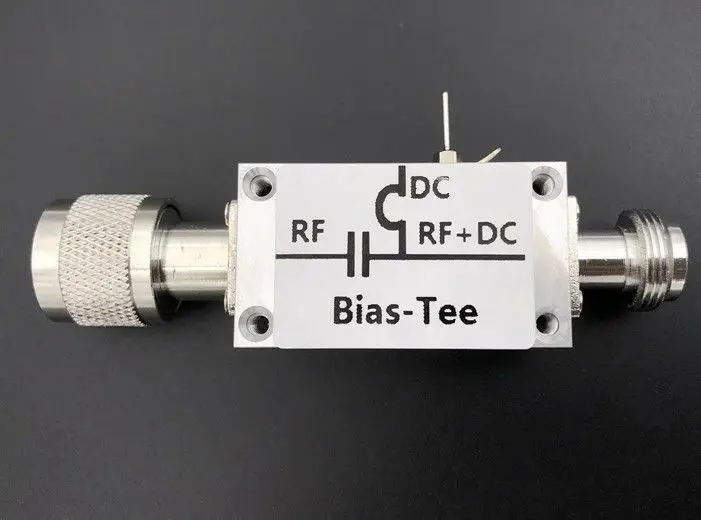

В-третьих, метод проводки

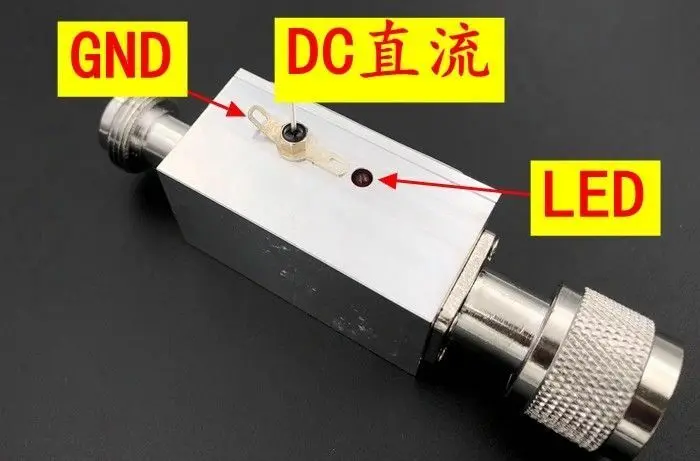

1. Постоянный ток: внешний источник питания постоянного тока
2.RF: сигнал RF (этот порт может передавать только Радиочастотный сигнал)
3.RF + DC: RF DC Смещение (этот порт может передавать RF и DC смещение)
4.GND шрапнель: общая земля постоянного тока питания
5.VCC проходной конденсатор: питание от постоянного тока терминал питания
