Обзор

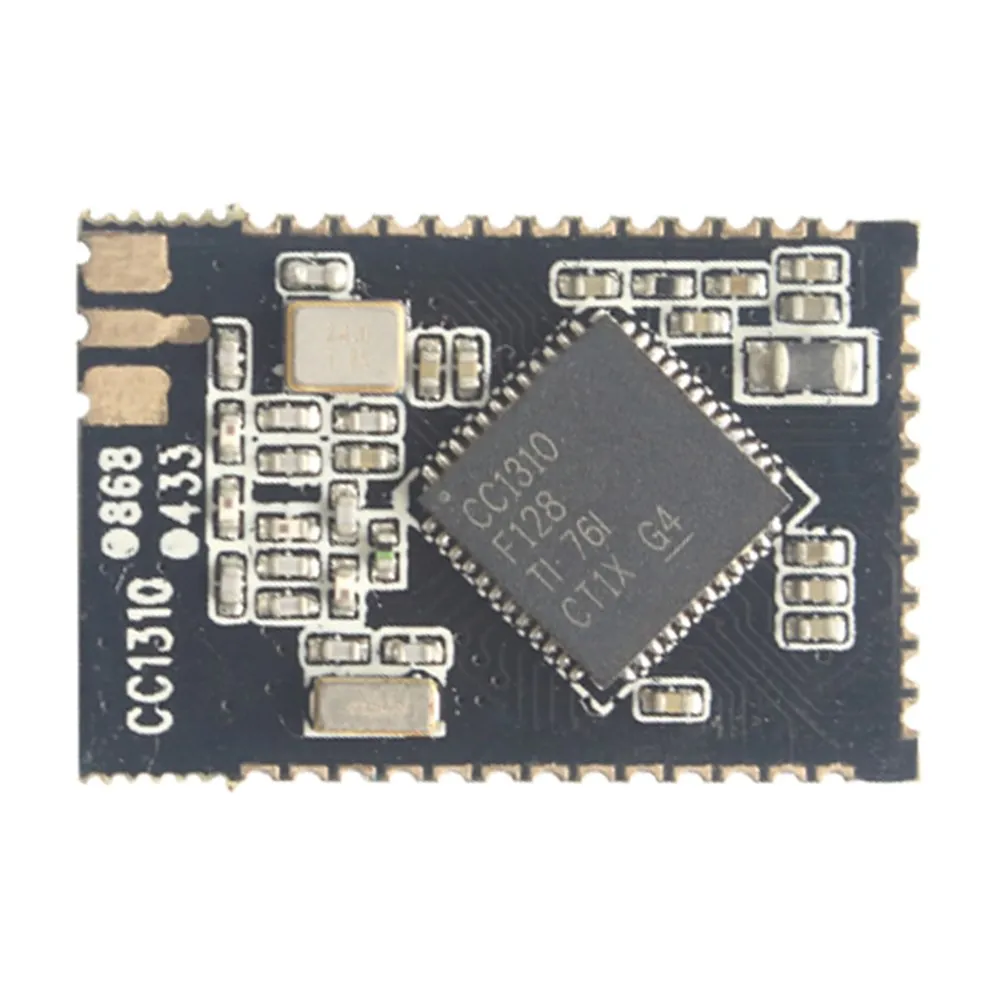

Беспроводной модуль RL-CC1310-868 был разработан с использованием высокопроизводительного беспроводного SOC чипа TI CC1310. Работает менее 1 ГГц. Он может быть широко использован в 315, 433, 470, 500, 779, 868, 915 и 920 МГц промышленных, научных и медицинских (ISM) и коротких диапазонов оборудования (SRD) систем, smartGrid и автоматический счетчик для чтения, домашней и строительной автоматизации. Гибкий сверхмощный радиочастотный трансивер в сочетании с мощным микроконтроллером 48 мгц Cortex-M3 на платформе, которая поддерживает несколько физических слоев и стандарты RF. Специальный беспроводной контроллер (Cortex-M0) обрабатывает низкоуровневые команды протокола RF, хранящиеся в пзу или оперативной памяти, для поддержания низкого энергопотребления и гибкости.
Основные Особенности
Sub-1G Беспроводной приемный модуль
Поддержка передачи данных скорости 315, 433, 470, 500, 779, 868, 915, 920 МГц
Мощный ARM Cortex-M3
Программируемая Выходная мощность до + 14 дБм
Отличная чувствительность приемника-124dBm в режиме дальнего действия
-110 дБм при 50 кбит/с
Низкое энергопотребление, работает в режиме реального времени (RTC), RAM/CPU hold
Ток в режиме ожидания составляет всего 0,6ua. Ток выключения 185nA (пробуждение при возникновении внешнего прерывания)
Двойной ARM-цп, основной цп Cortex-M3, а цп RF-Cortex-M0
I2C, I2S, UART и 15 GPIOs
128 Кб системная программа со вспышкой и 20 КБ SRAM
Широкий диапазон напряжения 1,8 V-3,8 V

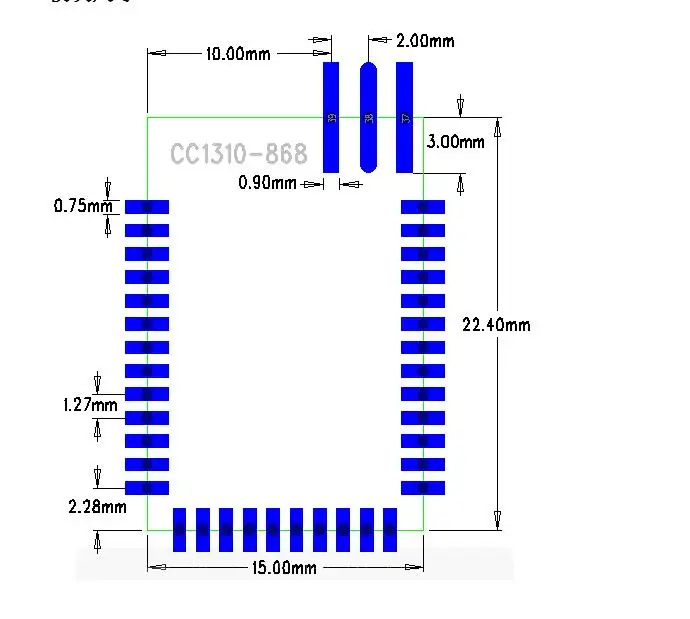

Маленький размер: 20,8*14,5*1,6 мм
Внешняя антенна
Применение диапазон
Автоматизация дома и строительства
Беспроводная сигнализация и система безопасности
SmartGrid и автоматическое считывание счетчиков
Дистанционным датчиком применение
Беспроводной медицинский
Активные RFID Считыватель
Технический параметр
Условия испытаний: Ta = 25 ° C, VCC = 3,0 V.
Техническими показателями
Параметр
Примечания
Операционной Напряжение
1,8V-3.8V
Постоянного тока
Рабочая частота
Sub-1 г
Модуляции
GFSK
Мощность передачи
14 дбм (максимум)
Программируемый подготовки
Чувствительность приема
-124ДБм
Удаленном режиме
Получение ток
5,5MA
Активный режим (самый низкий)
Переход в режим ожидания ток
0.6uА
Просыпайтесь, когда происходит внешнее прерывание
Скорость передачи данных
4Мбит/с
Максимальная скорость передачи данных
Микросхема флэш-памяти
128KB
Чип Оперативная память
20KB
Антенна формы
Внешняя антенна
Рабочая температура
-40~ 85° C
Размеры
20,8*14,5*1,6 мм
Примечания:
1. Напряжение питания модуля повлияет на мощность передачи. В диапазоне рабочего напряжения, чем ниже напряжение, тем меньше мощность передачи.
2. Когда рабочая температура модуля изменится, Центральная частота изменится, если она не превышает Диапазон рабочих температур, это не повлияет на применение.
3. Антенна оказывает большое влияние на расстояние связи. Пожалуйста, правильно установите модуль.
4. Способ установки модуля повлияет на расстояние связи.

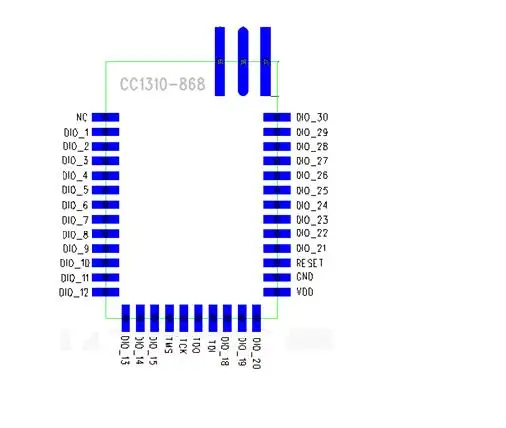

Определение типа
Pin-код
Именной
Ног функции
1
NC
2
DIO_1
GPIO, Сенсор контроллер
3
DIO_2
GPIO, Сенсор контроллер
4
DIO_3
GPIO, Сенсор контроллер
5
DIO_4
GPIO, Сенсор контроллер
6
DIO_5
GPIO, контроллер датчика, высокая способность привода
7
DIO_6
GPIO, контроллер датчика, высокая способность привода
8
DIO_7
GPIO, контроллер датчика, высокая способность привода
9
DIO_8
GPIO
10
DIO_9
GPIO
11
DIO_10
GPIO
12
DIO_11
GPIO
13
DIO_12
GPIO
14
DIO_13
GPIO
15
DIO_14
GPIO
16
DIO_15
GPIO
17
TMS
JTAG TMSC, высокая производительность привода
18
TCK
Джтаг tckc
19
TDO/DIO_16
GPIO, JTAG_TDO, высокая пропускная способность
20
TDI/DIO_17
GPIO, JTAG_TDI, высокая пропускная способность
21
DIO_18
GPIO
22
DIO_19
GPIO
23
DIO_20
GPIO
24
VDD
Мощность
25
GND
Заземления
26
Сброс
Сброс
27
DIO_21
GPIO
28
DIO_22
GPIO
29
DIO_23
GPIO, контроллер датчика, аналоговый
30
DIO_24
GPIO, контроллер датчика, аналоговый
31
DIO_25
GPIO, контроллер датчика, аналоговый
32
DIO_26
GPIO, контроллер датчика, аналоговый
33
DIO_27
GPIO, контроллер датчика, аналоговый
34
DIO_28
GPIO, контроллер датчика, аналоговый
35
DIO_29
GPIO, контроллер датчика, аналоговый
36
DIO_30
GPIO, контроллер датчика, аналоговый

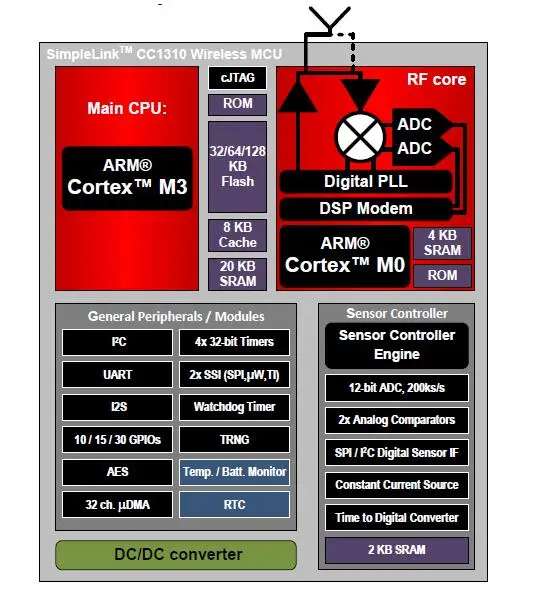

Внутренняя структура раскладка клавиатуры
Описание:
Основной процессор Cortex-M3
Приемопередатчик радиочастотного управления CPU Cortex-M0
Также имеется уникальный контроллер датчика
