Малый размер GNSS GPS GLONASS модуль, GPS приемная антенна, решение neo m8n, модуль GNSS, двойной GPS модуль, уровень UART TTL, BN-185T

Небольшой модуль GNSS GPS ГЛОНАСС, антенна приема GPS, решение neo m8n, модуль GNSS, двойной модуль GPS, уровень UART TTL, BN-185T

Модуль GPS для APM Pixhawk CC3D Naze32 F3, деталь управления полетом для дрона с камерой RC FPV, уровень TTL, встроенная вспышка, BN-185T

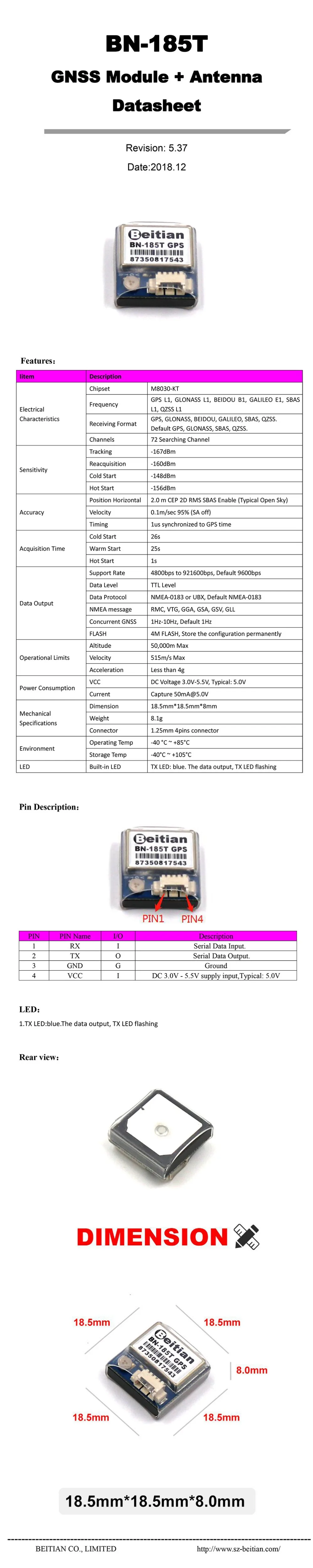

Описание:

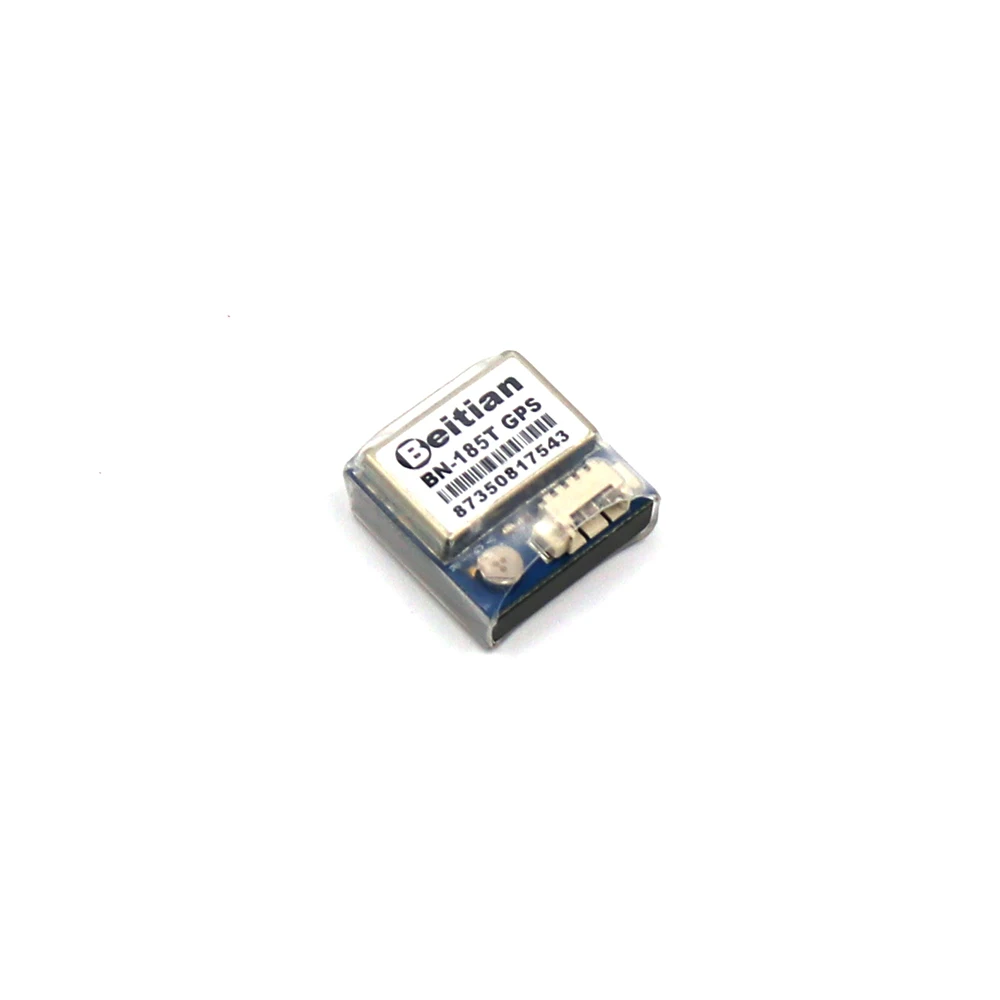

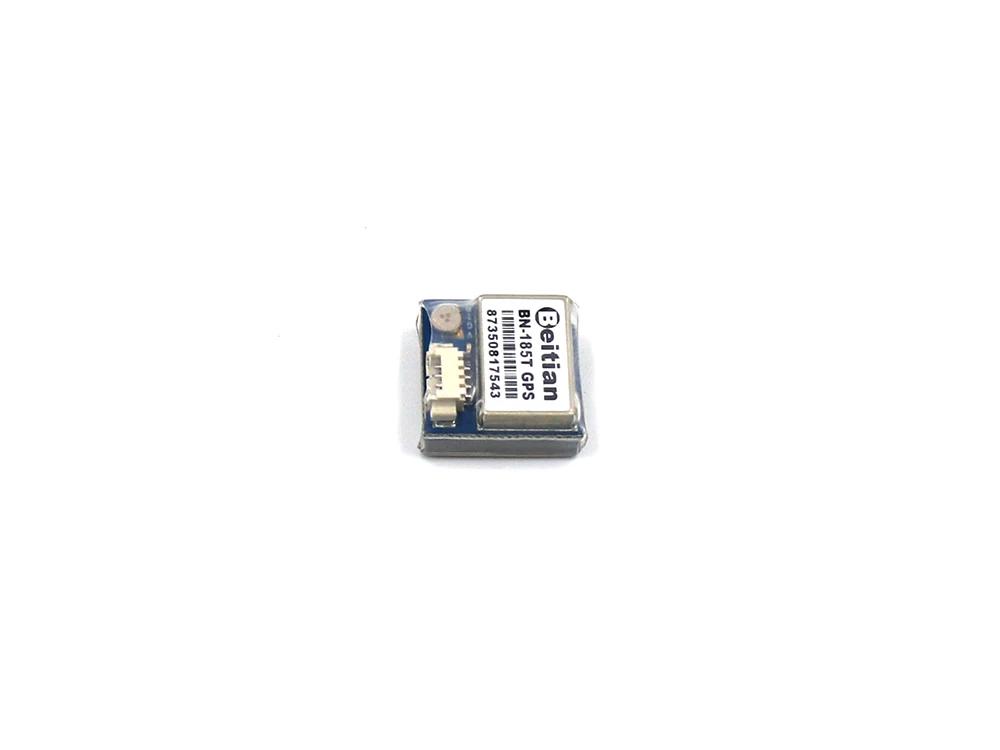

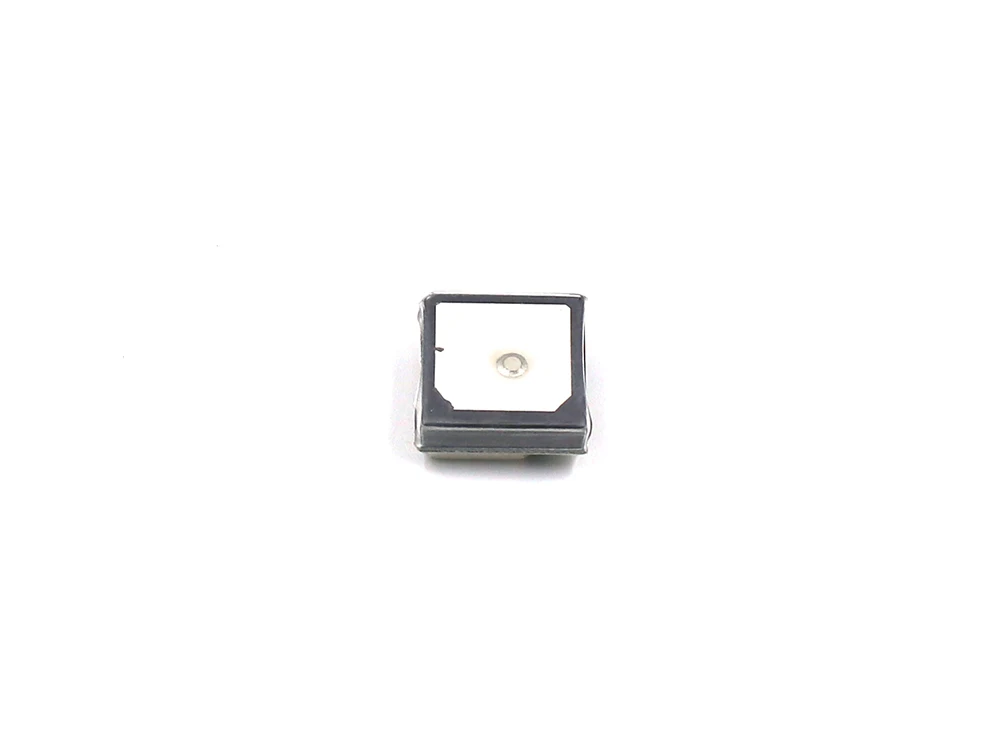

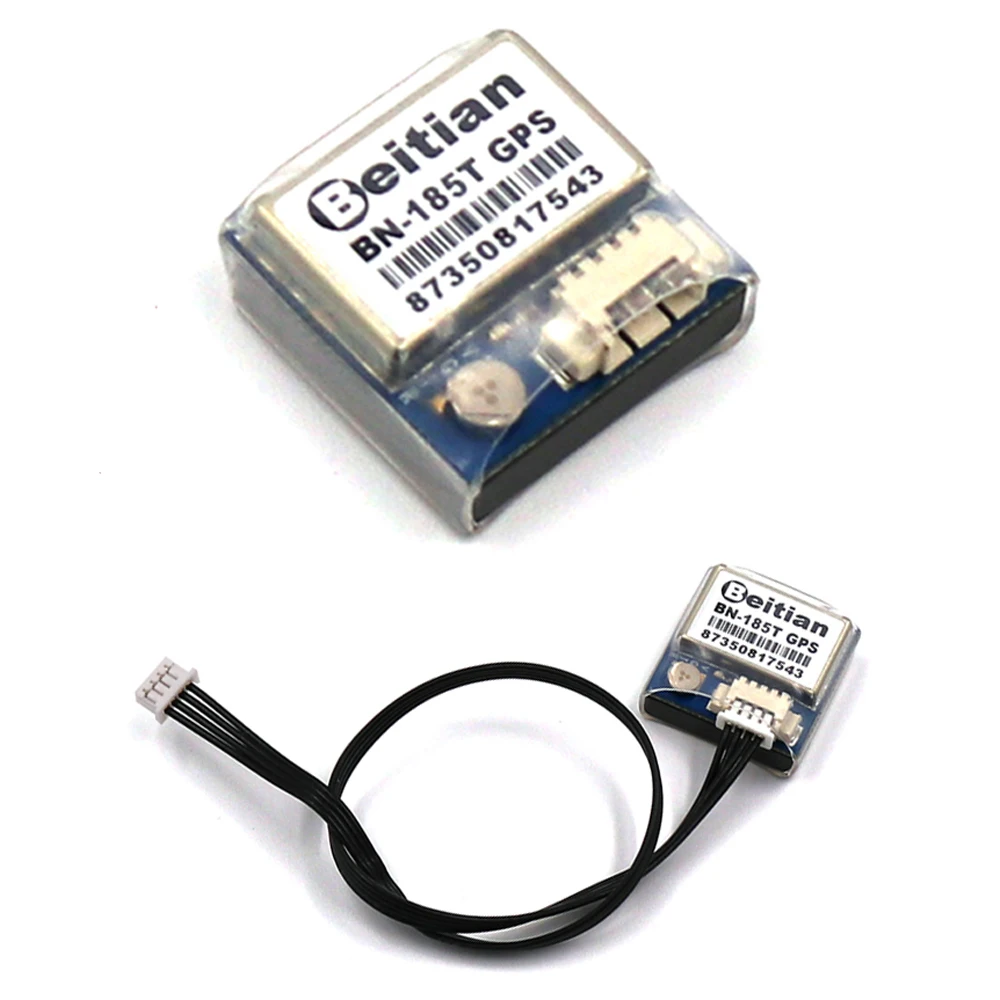

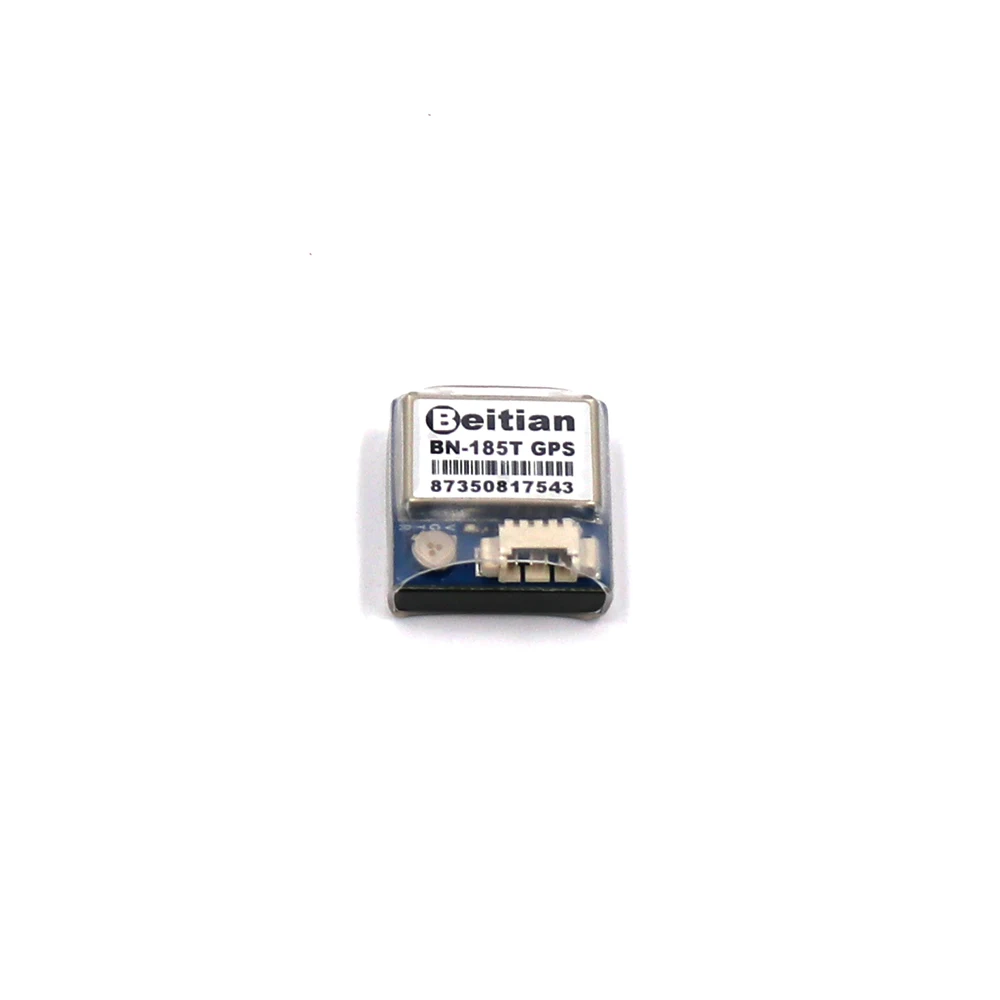

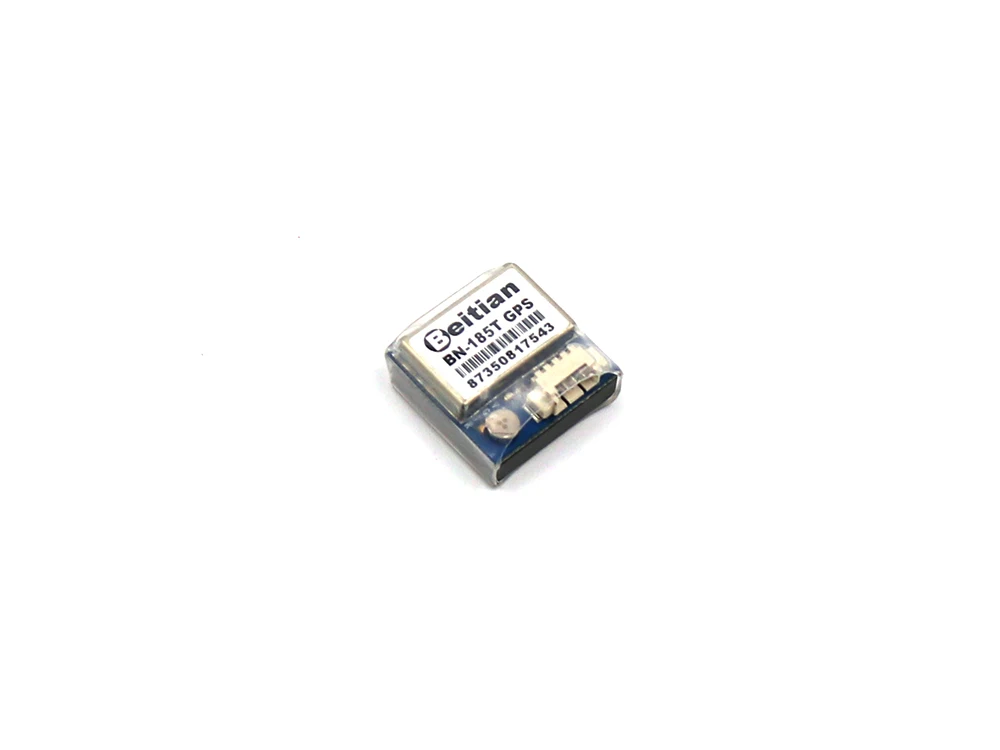

Модель: GPS-модуль BN-185T

Главной особенностью этого модуля GPS ГЛОНАСС является небольшой размер и вспышка. Заводские параметры по умолчанию-18,5 мм * 18,5 мм * 8 мм, со вспышкой, скоростью 9600 бод, Протоколом NMEA, частотой 1 Гц и данными уровня TTL.

Особенности:

Иитем

Описание

Электрические характеристики

Чипсет

M8030-KT

Частота

GPS L1, ГЛОНАСС L1, BEIDOU B1, GALILEO E1, SBAS L1, QZSS L1

Формат приема

GPS, ГЛОНАСС, BEIDOU, GALILEO, SBAS, QZSS.

По умолчанию GPS, ГЛОНАСС, SBAS, QZSS.

Каналы

72 канала поиска

Чувствительность

Отслеживание

-ДБм

Повторное приобретение

-160 дБм

Холодный старт

-148 дБм

Горячий старт

-156дбм

Точность

Горизонтальное положение

2,0 m CEP 2D RMS SBAS активирован (типичное открытое небо)

Скорость

0,1 м/сек 95% (SA off)

Время

1 мкс синхронизируется со временем GPS

Время приобретения

Холодный старт

26s

Теплый старт

25s

Горячий старт

1s

Вывод данных

Скорость поддержки

От бит/с до бит/с, по умолчанию бит/с

Уровень данных

Уровень TTL

Протокол данных

NMEA-0183 или UBX, по умолчанию NMEA-0183

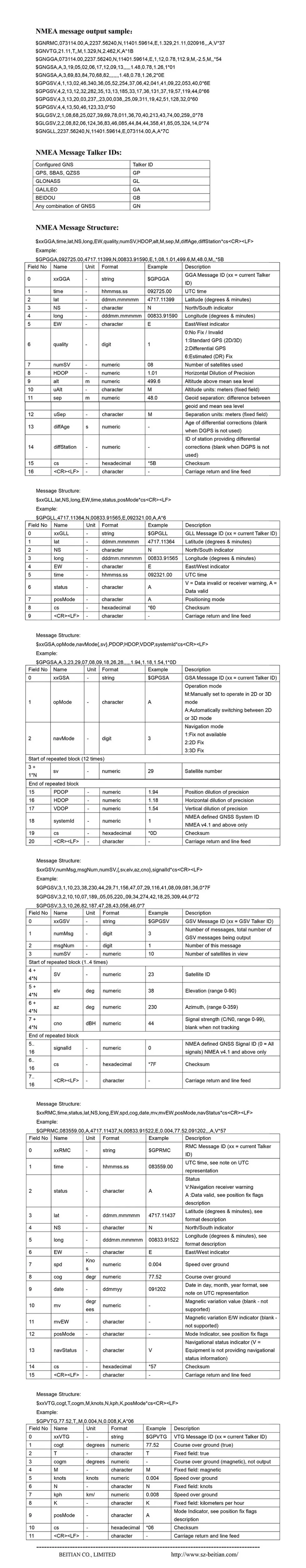

Сообщение NMEA

RMC, VTG, GGA, GSA, GSV, GLL

Параллельный GNSS

1 Гц-10 Гц, по умолчанию 1 Гц

Вспышка

Вспышка 4M, постоянное хранение конфигурации

Рабочие пределы

Высота

50000 м макс.

Скорость

515 м/с макс

Ускорение

Менее 4g

Потребляемая мощность

VCC

Напряжение постоянного тока 3,0-5,5 В, стандартное: 5,0 в

Ток

Захват 50 мА/5,0 в

Механические характеристики

Размер

18,5 мм * 18,5 мм * 8 мм

Вес

8,1 г

Разъем

4-контактный разъем 1,25 мм

Защита окружающей среды

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

Светодиодный

Встросветодиодный

Светодисветодиодный TX: синий. Выход данных, светодиод TX мигает

Описание контакта:

Булавка

Имя контакта

I/O

Описание

1

RX

I

Серийный ввод данных.

2

TX

О

Последовательный вывод данных.

3

GND

G

Земля

4

VCC

I

Вход питания постоянного тока 3,0-5,5 В, типичный: 5,0 в

Светодиодный:

1. Светодисветодиодный TX: синий. Выход данных, светодиод TX мигает

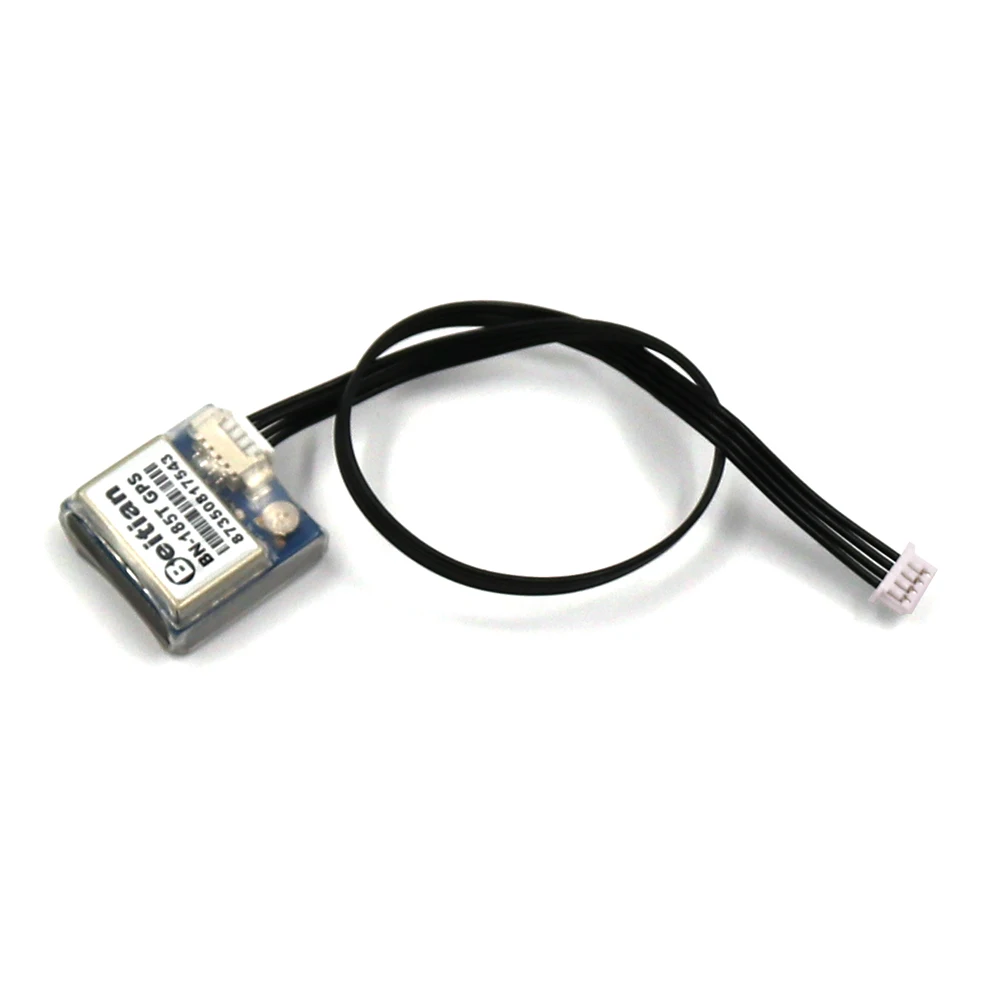

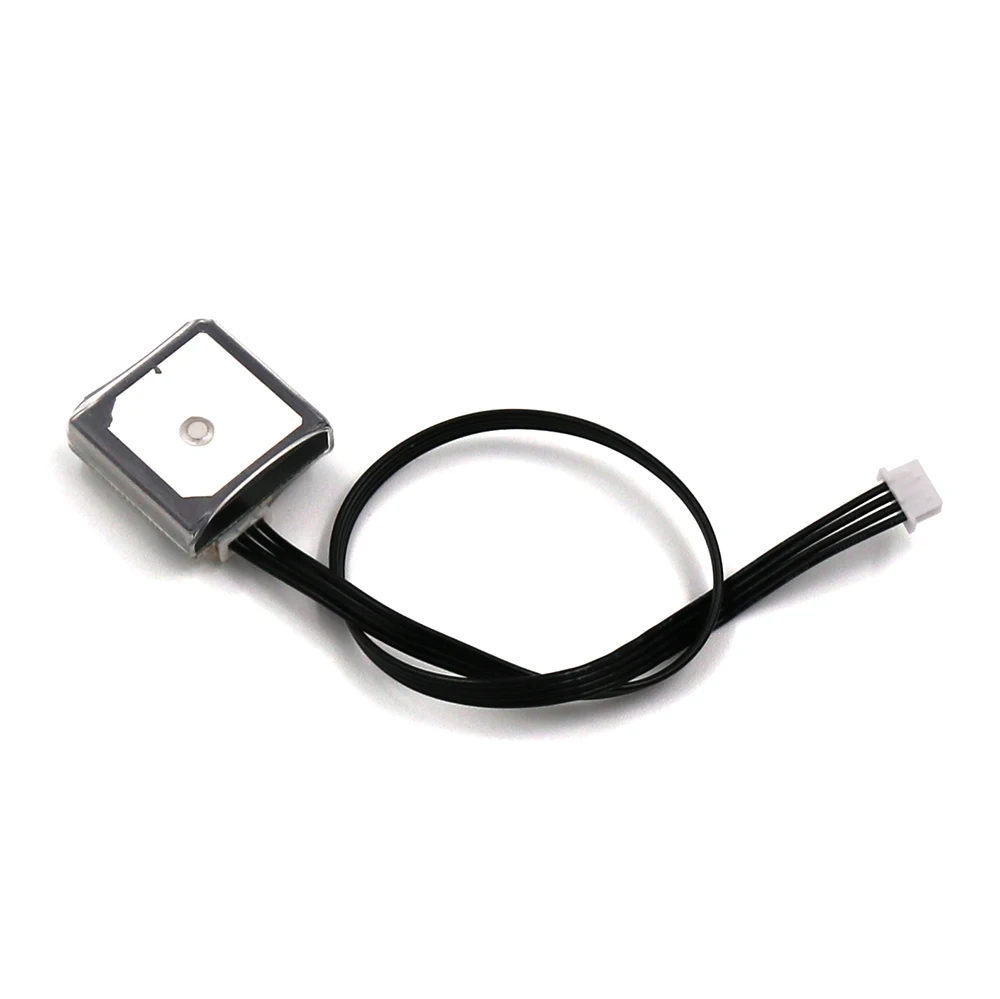

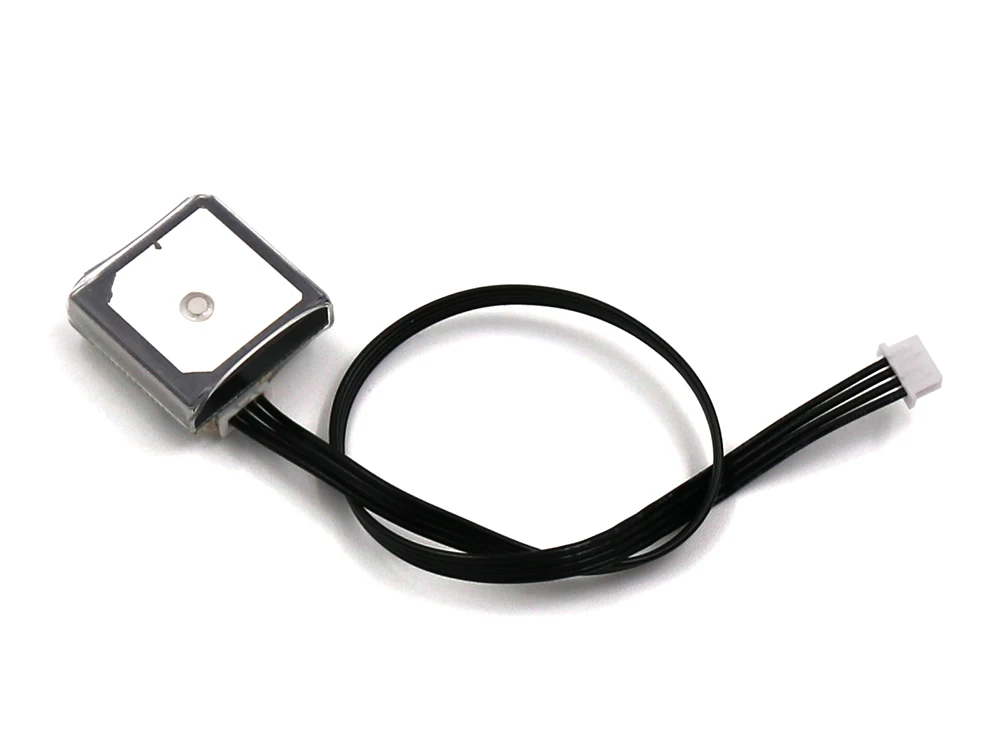

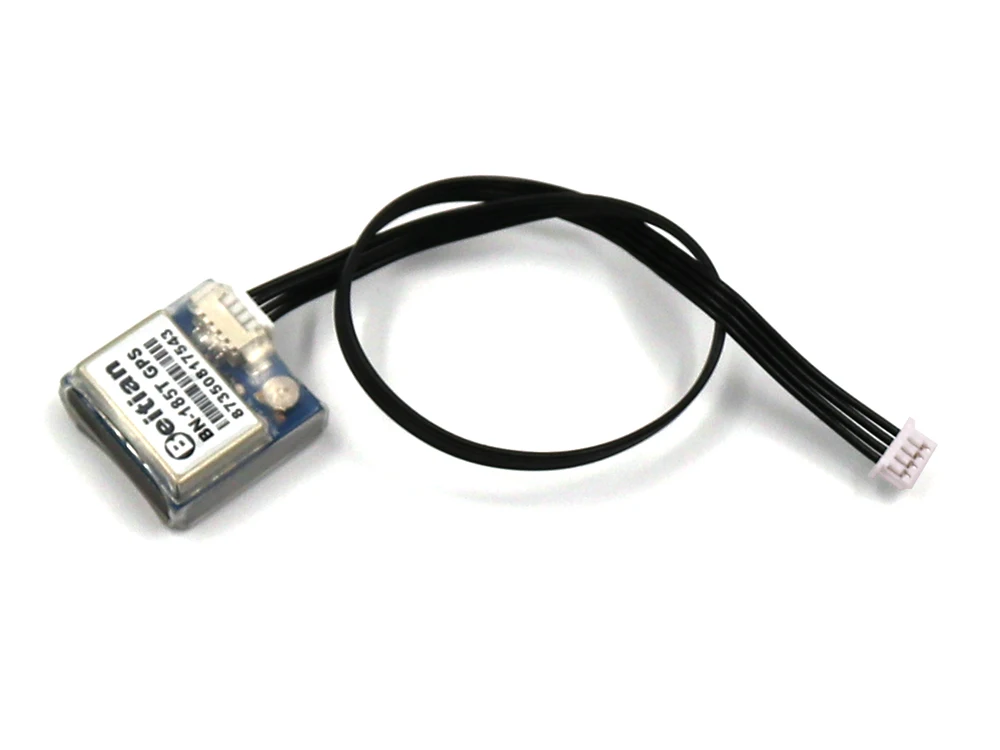

1X BN-185T модуль GPS 1x кабель 20 см
