Инструкция для тестера Type-C с полноцветным дисплеем
-Модель: TC66/TC66C
В настоящее время программное обеспечение TC66C PC не совместимо с системами windows на чешском и корейском языках. Мы обновляем его. Если вы возражаете, пожалуйста, не покупайте.
Уважаемый клиент,
Спасибо за покупку этого полноцветного тестера Type-C от Hangzhou Ruideng Technologies Co., Ltd. До использования этого продукта мы рекомендуем вам вкратце ознакомиться с этими инструкциями. Для обеспечения правильной работы и использования устройства. Мы также рекомендуем хранить эти инструкции в безопасном месте для дальнейшей справки по мере необходимости. (Обратите внимание на красные слова в этом руководстве)

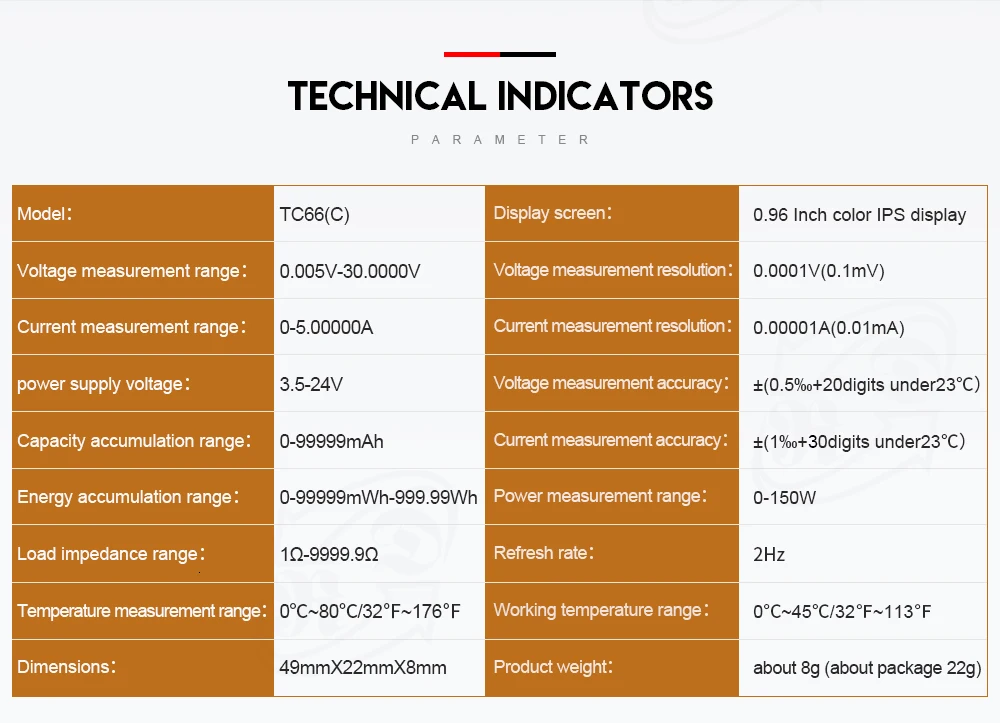

1. Технические параметры:
Модель:
TC66/TC66-C
Экран дисплея:
0,96 дюймовый цветной IPS-дисплей
Диапазон измерения напряжения:
0,005 в-30,0000 в

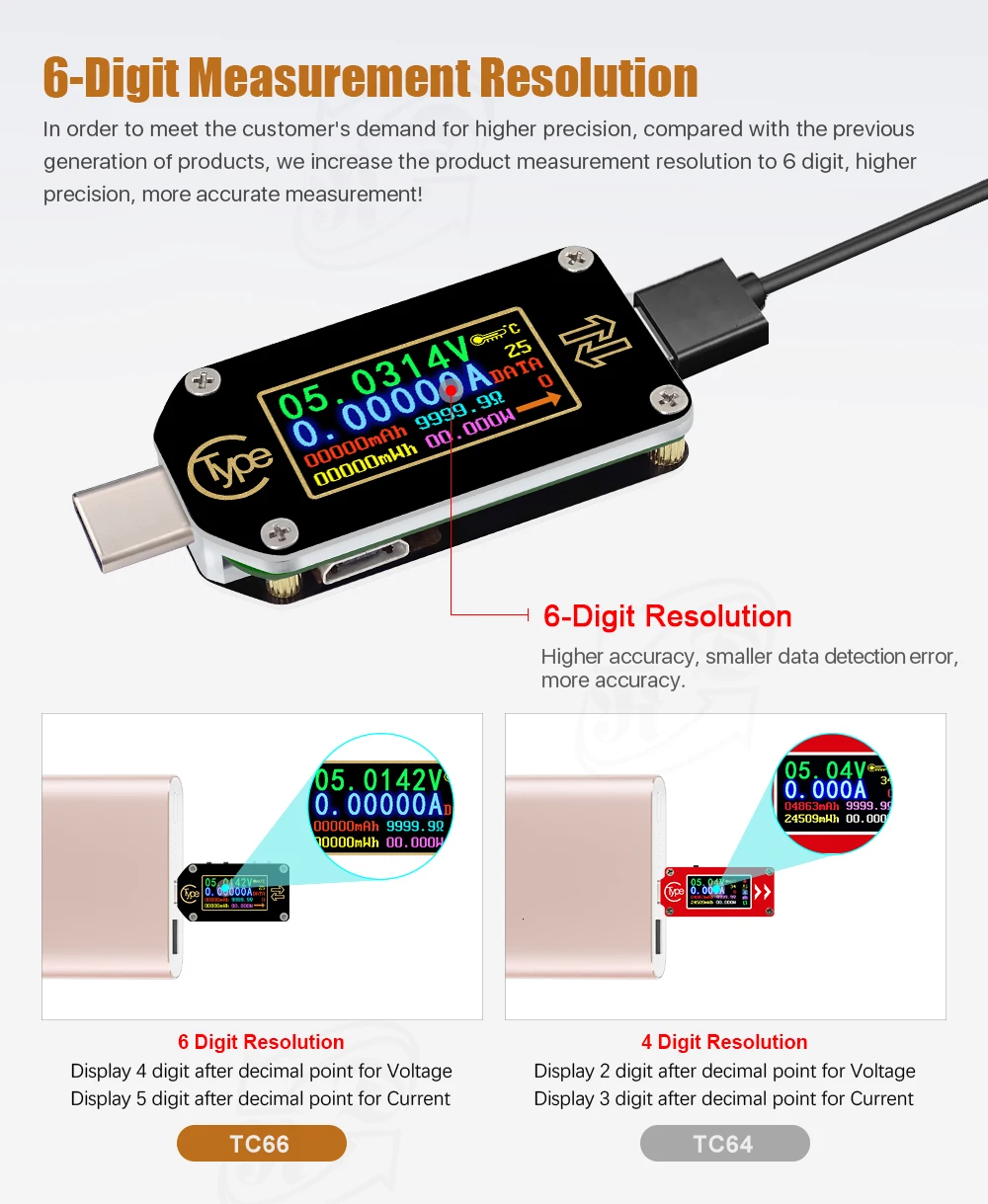

Разрешение измерения напряжения:
220В (0,0001 мВ)
Диапазон измерения тока:
0-5.00000A
Разрешение измерения тока:
0,00001a (0,01 мА)
Напряжение питания:
3,5-24 В
Разрешение экрана:
160*80
Диапазон накопления емкости:
0-99999 мАч
Точность измерения напряжения:
± (0,5 ‰ + 20 цифр при 23 ℃)
Диапазон накопления энергии:
0-99999mWh 999.99Wh
Точность измерения тока:
±(1‰+ 30 цифр, при 23 ℃)
Диапазон сопротивления нагрузки:
1 Ом-9999, 9 Ом
Диапазон измерения мощности:
0-150 Вт
Диапазон измерения температуры:
0 ℃ ~ 80 ℃/32 ℉ ~ 176 ℉
Частота обновления:
2 Гц
Диапазон рабочих температур:
0 ~ 45 ℃/32 ℉ ~ 113 ℉
Время автоматического выключения экрана:
0-9 минут
Размеры:

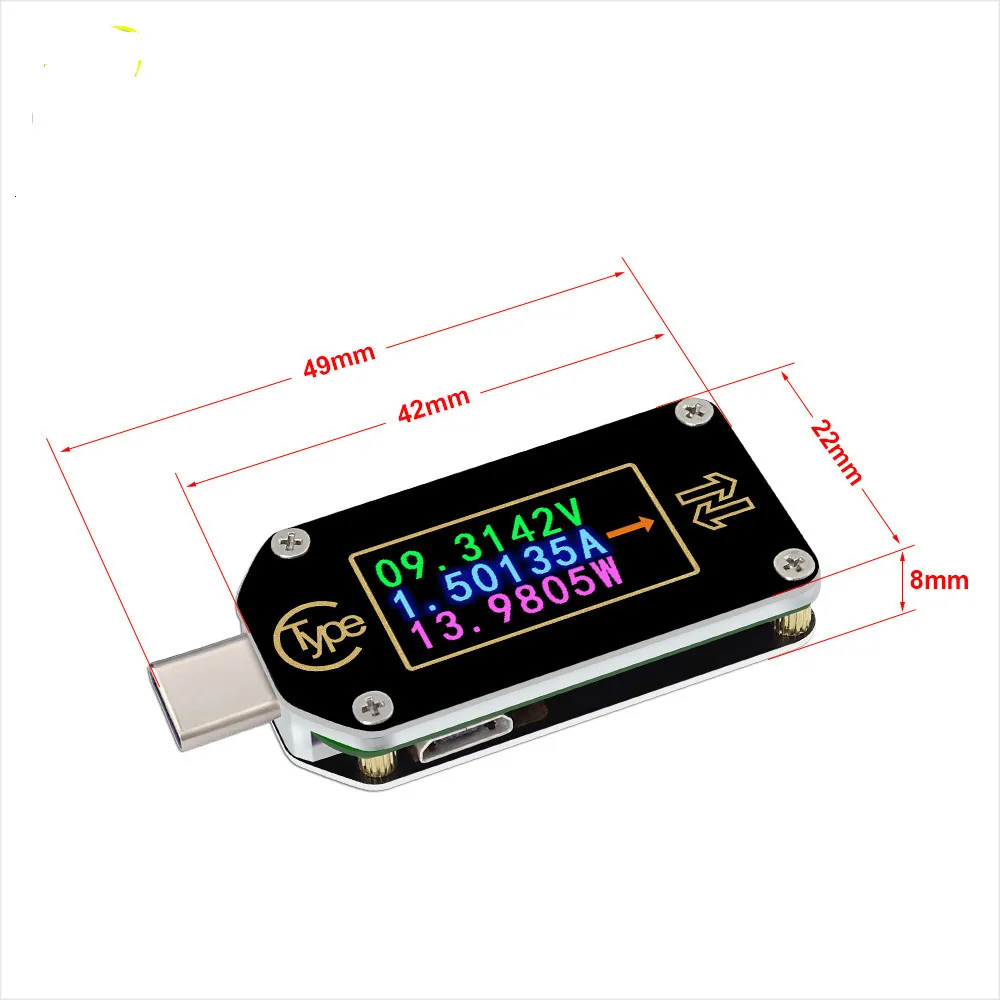

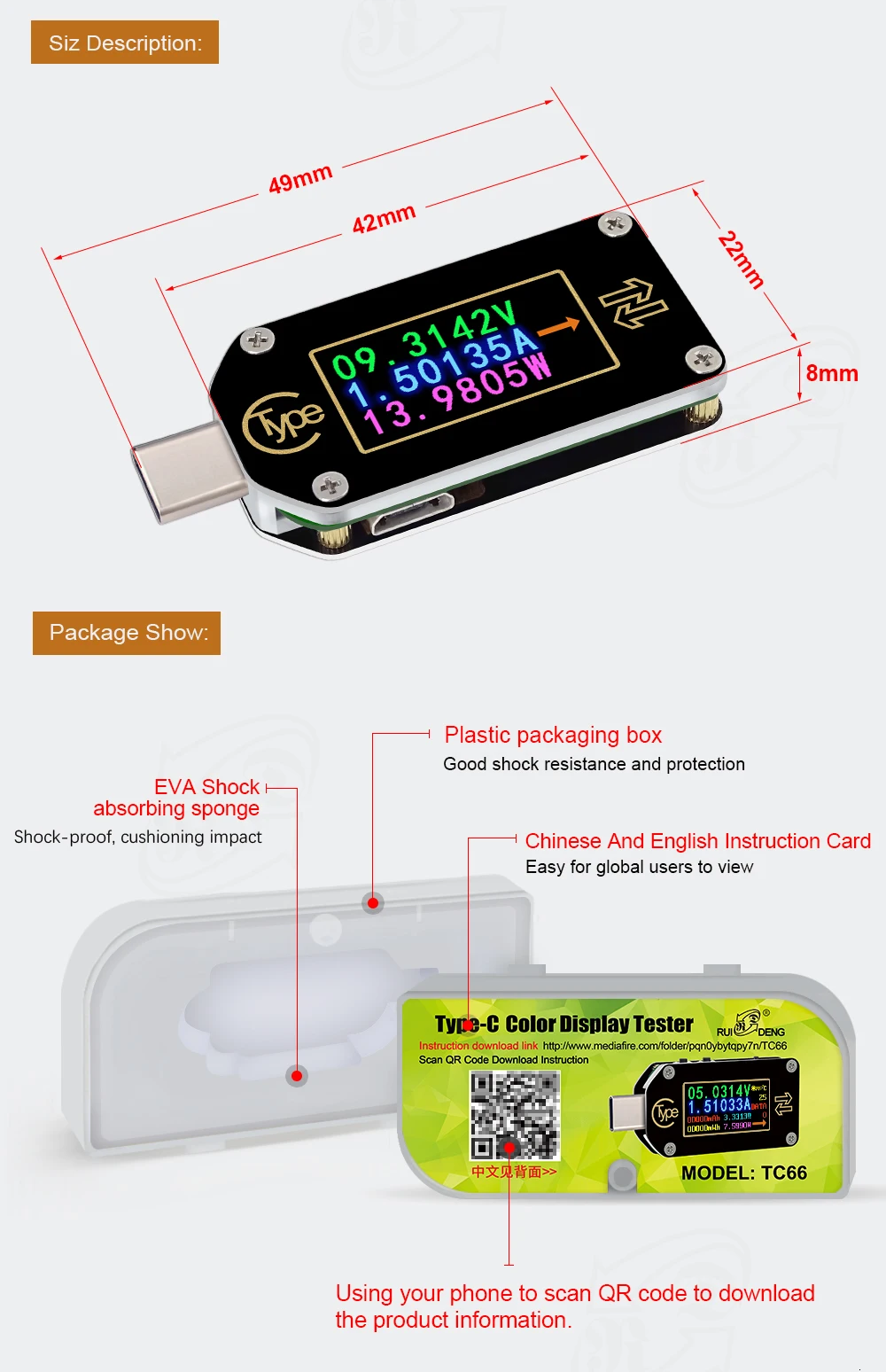

49 мм x 22 мм x 8 мм
Вес изделия:
Около 8 г посылка упаковки 22 г)
Режим распознавания быстрой зарядки:
QC2.0 、 QC3.0 、 APPLE 2.4A/2.1A/ 1A/0.5A 、 Android DCP 、 SAMSUN
Примечание:
Разница между TC66 и TC66C: TC66 не имеет Платы bluetooth, не поддерживает приложение. TC66C есть.
Поскольку firware постоянно обновляется, пожалуйста, ознакомьтесь с полученными товарами.
При использовании TC66 для обнаружения зарядного устройства необходимо включить выпадающее устройство CC. При использовании TC66 для обнаружения процесса зарядки мобильный телефон необходимо выключить выпадающий CC.
Переключатель на изделии-это переключатель питания системы. При использовании Установите значение вкл. Если напряжение менее 3,5 в, используйте Micro для независимой подачи питания и выключения.
Когда TC66 использует двуглавую линию Typec для запуска приманки, можно использовать только одну сторону. Если он не яркий, переверните интерфейс.
TC66(C) эксплуатация, программное обеспечение для ПК, ссылка для скачивания инструкции по приложению:Http://www.mediafire.com/folder/pqn0ybytqpy7n/TC66
Операция и тестовое видео: Https://youtu.be/SCVcSjDMx2g
Отзывы Costomer: Https:// youtu.be/yVPxT _ wbS4
Когда вы загружаете файл и устанавливаете программное обеспечение для ПК, некоторые вирусные системы windows 3 предупреждают и воспринимают его как вирус, пожалуйста, разрешите эту функцию или закройте вирусную систему, поскольку в нашем файле и софе не было вирусов, это был дизайн нашей компании, некоторые вирусные системы этого не знают, Это потребует всех неизвестных вещей в качестве системы, но мы можем убедиться, что на 100% присутствует вирус, если вы внимательны, пожалуйста, прекратите покупку нашей продукции .....
TC64
TC66(C)
Порт USB
Порт Type-C
Порт Type-C
Порт расширения
Нет
Микро-USB
Диапазон измерения напряжения
3,70-30,00 В
0-30,0000 в
Разрешение измерения напряжения
0,01 в
220В (0,0001 мВ)
Диапазон измерения тока
0-4.000A
0-5.00000A
Разрешение измерения тока
0,001a
0,00001a (0,01 мА)
Диапазон измерения мощности
0-120 Вт
0-150 Вт

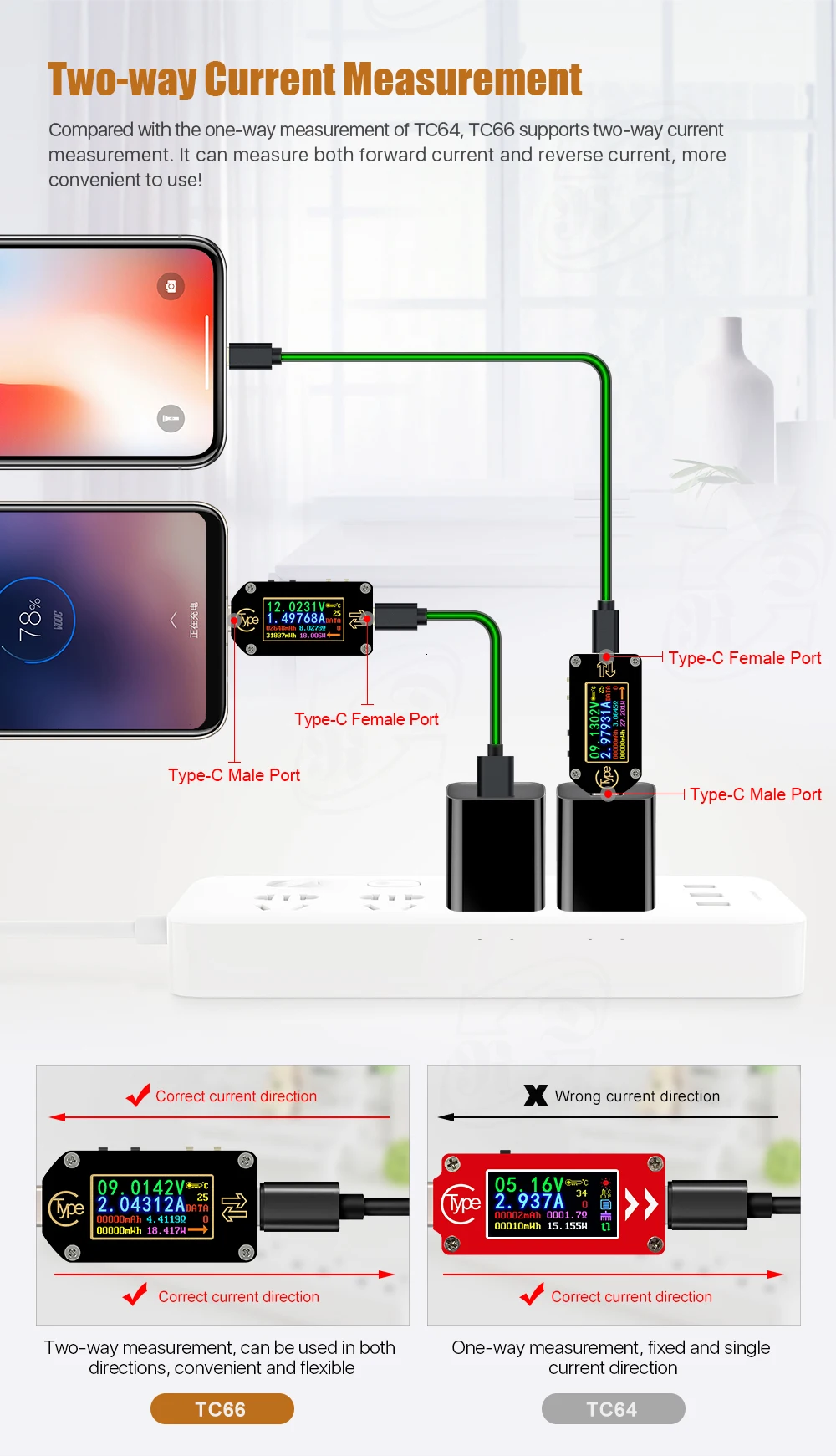

Метод измерения
Ток может проходить в одном направлении
Ток проходит в двух направлениях
Идентифицируемый протокол быстрой зарядки
QC2.0 、 QC3.0
APPLE2.4A/2,1 A/ 1A /0. 5
Android DCP 、 SAMSUNG
Поддерживаемый протокол быстрой зарядки
QC2.0 、 QC3.0 、 Huawei FCP 、
Huawei SCP, SAMSUNG AFC, PD
Протокол запуска/приманки
Нет
QC2.0 、 QC3.0 、 Huawei FCP 、
Huawei SCP, SAMSUNG AFC, PD2.0, PPS

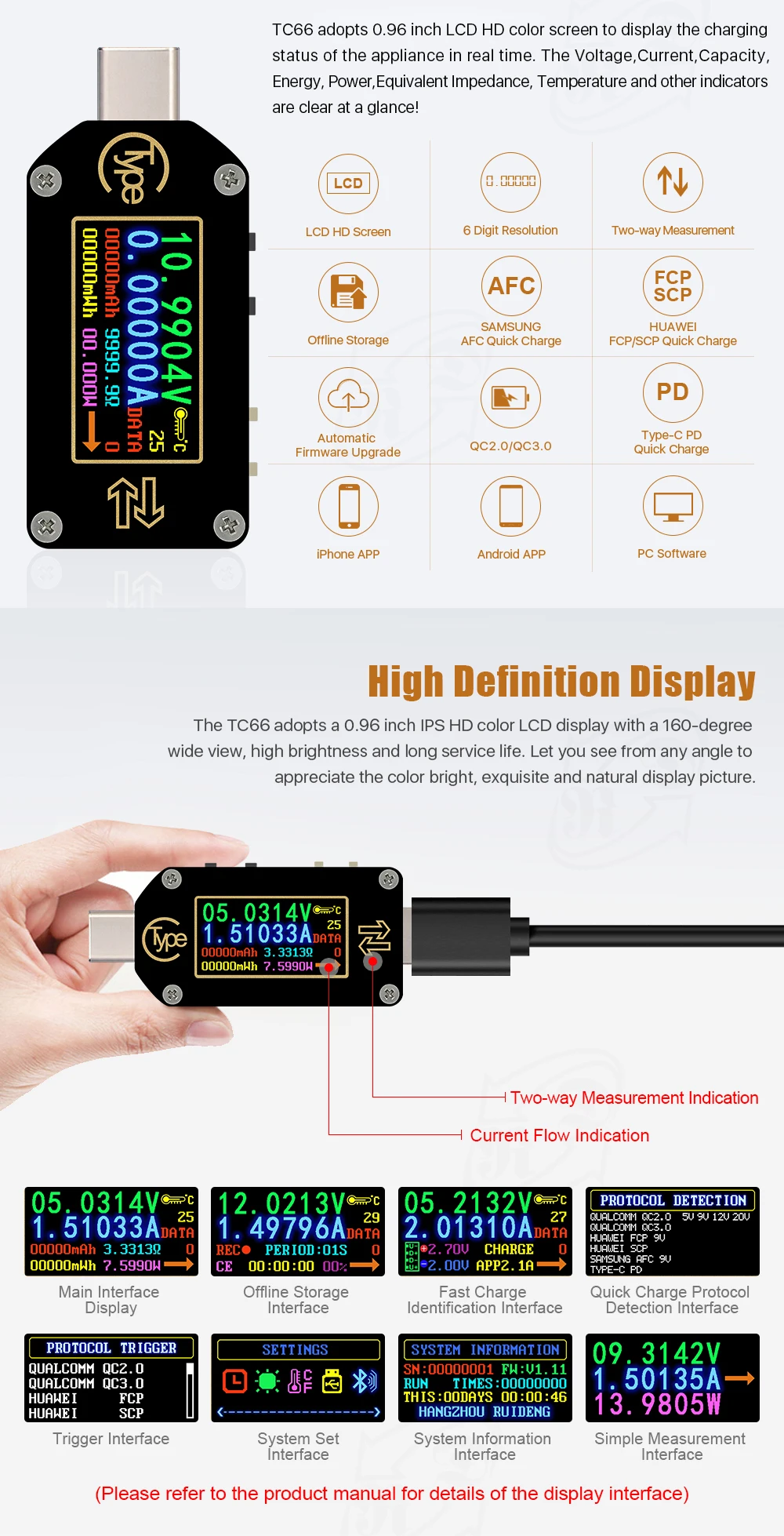

Введение интерфейса
Основной интерфейс
Интерфейс распознавания быстрой зарядки
Основной интерфейс
Автономный интерфейс записи
Интерфейс распознавания быстрой зарядки
Интерфейс обнаружения протокола быстрой зарядки
Интерфейс триггера
Интерфейс настройки системы
Информационный интерфейс системы
Простой интерфейс измерения
Функция связи
Нет
Программное обеспечение ПК: Работает на Win7 или выше
(Программное обеспечение ПК может быть подключено только с помощью кабеля Micro-USB)
Мобильный телефон: Android 5,0 или выше; IOS8.0 и выше(Устройство должно быть над iPhone 6)
(Мобильный телефон можно подключить к TC66C только по Bluetooth)
Специальная функция
Нет
1. Обнаружение поддерживаемого/неподдерживаемого протокола быстрой зарядки
2.TC66(C) может временно хранить данные о напряжении/токе и просматривать данные в программном обеспечении/приложении ПК при подключении.
3. Триггер/приманка/триггер PD
4. Регулировка яркости экрана
5. Поворот направления экрана
6. Выбор режима линии CC
7. Выбор языка
8. Восстановление заводских настроек
9. Проверьте номер серии продуктов/номер версии прошивки/время загрузки/Время работы
10. Показывает только измерение напряжения/Измерение тока/Измерение мощности/направление тока при простом интерфейсе измерения.

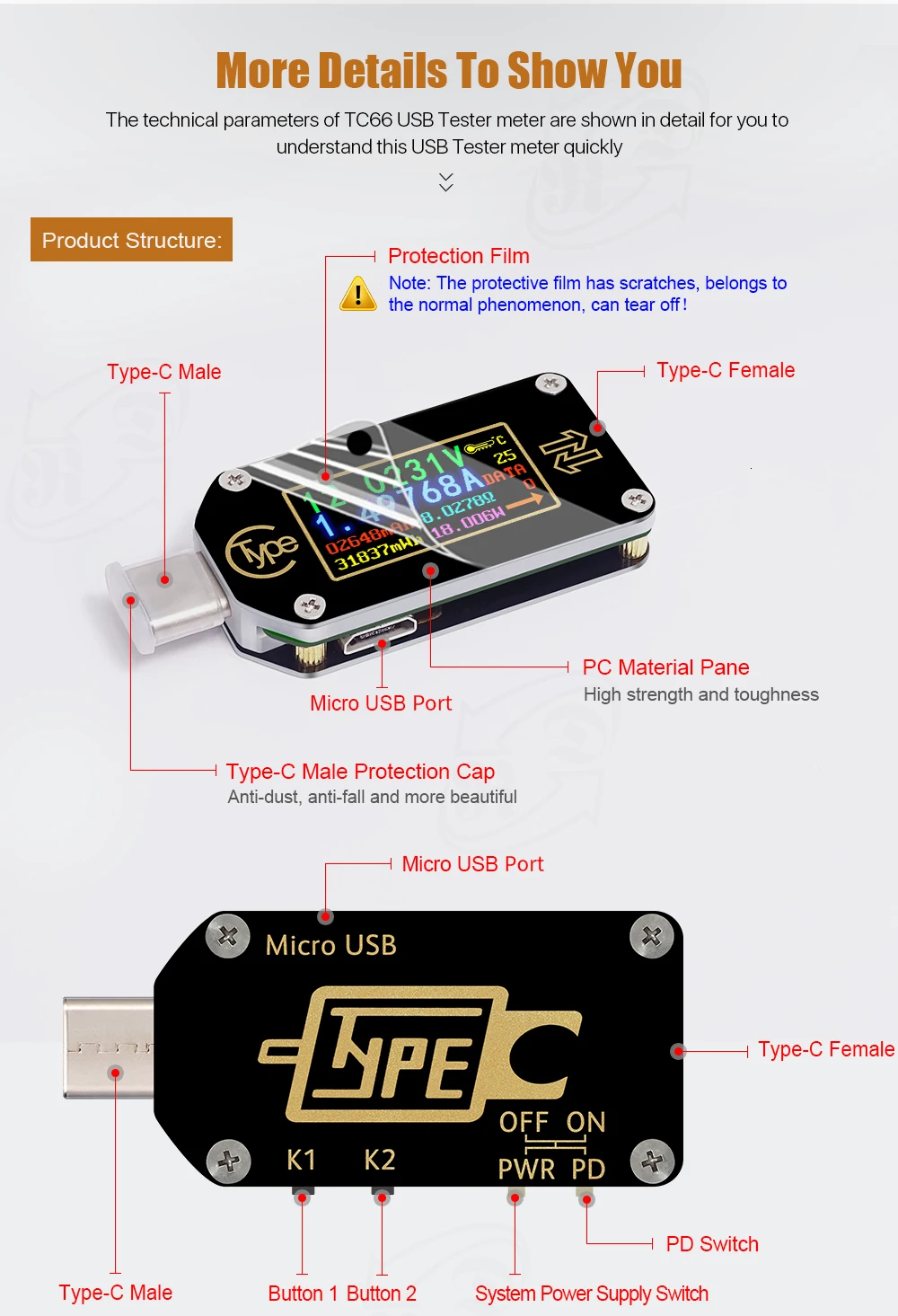

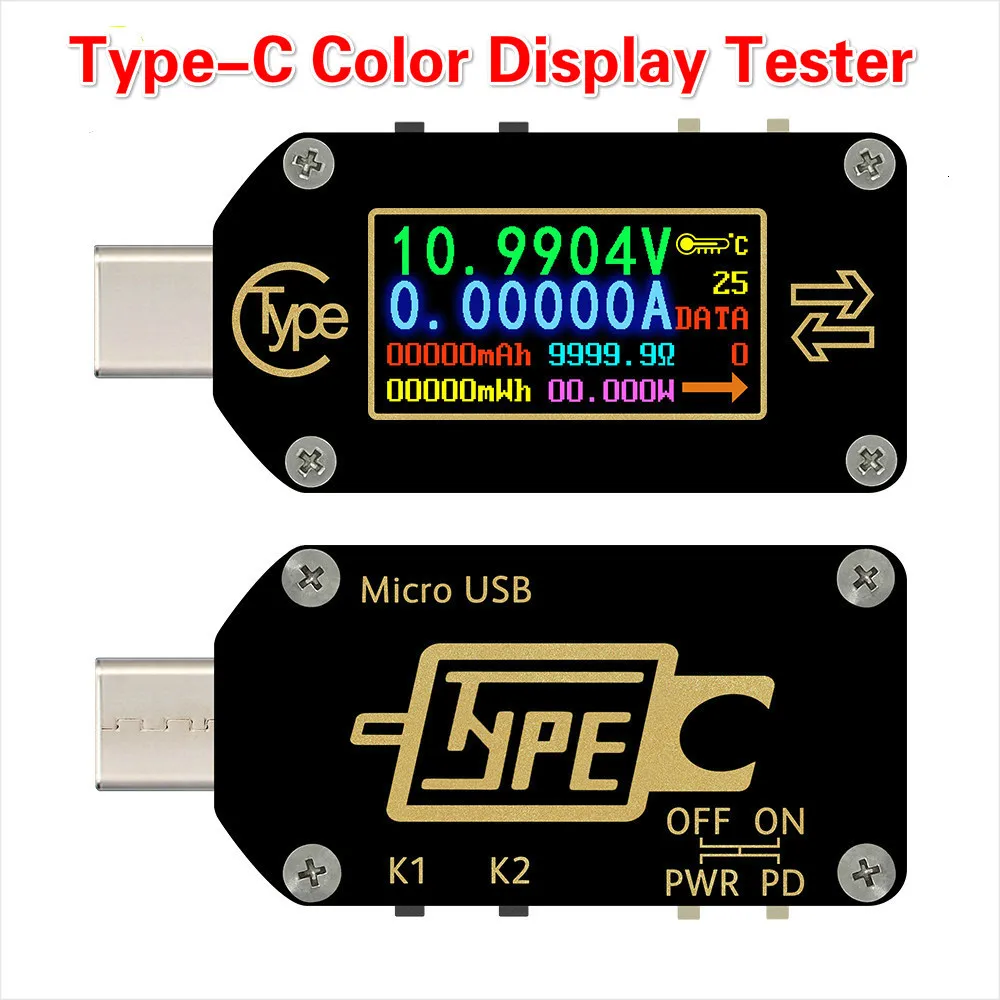

2. Введение в панель

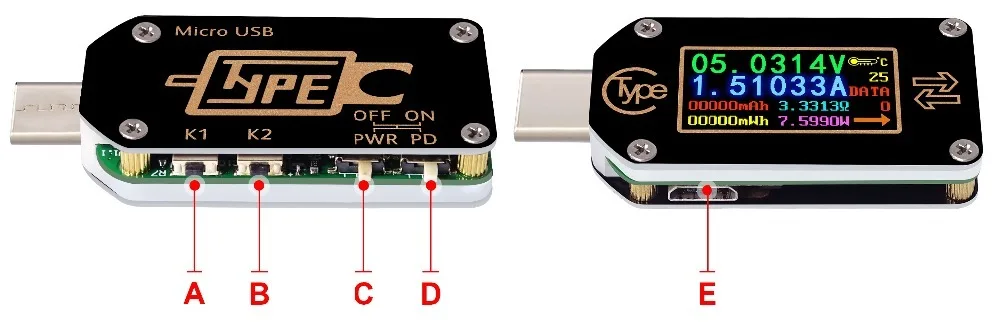

О: кнопка K1, короткое нажатие для переключения значений или входа в подменю, функция длительного нажатия на любом интерфейсе.
B: кнопка K2, длительное нажатие для входа или выхода из меню, короткое нажатие для реализации переключателя меню.

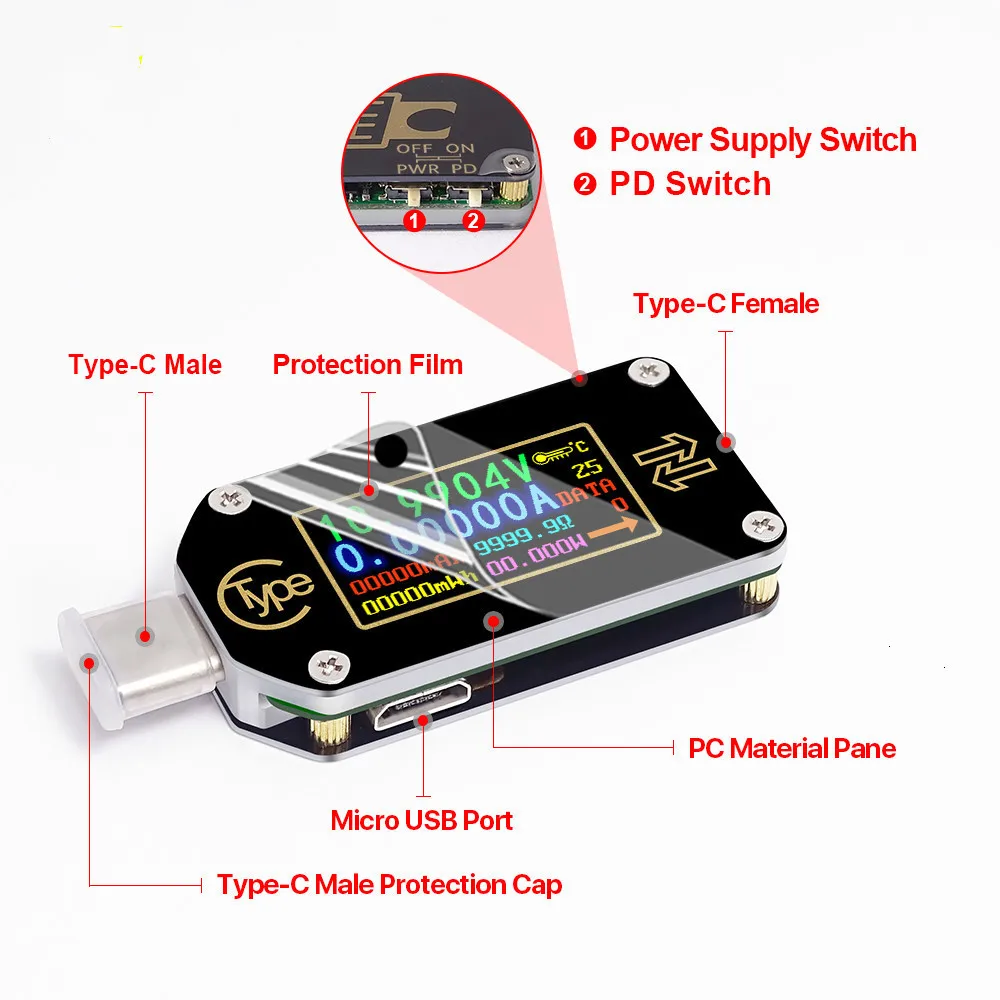

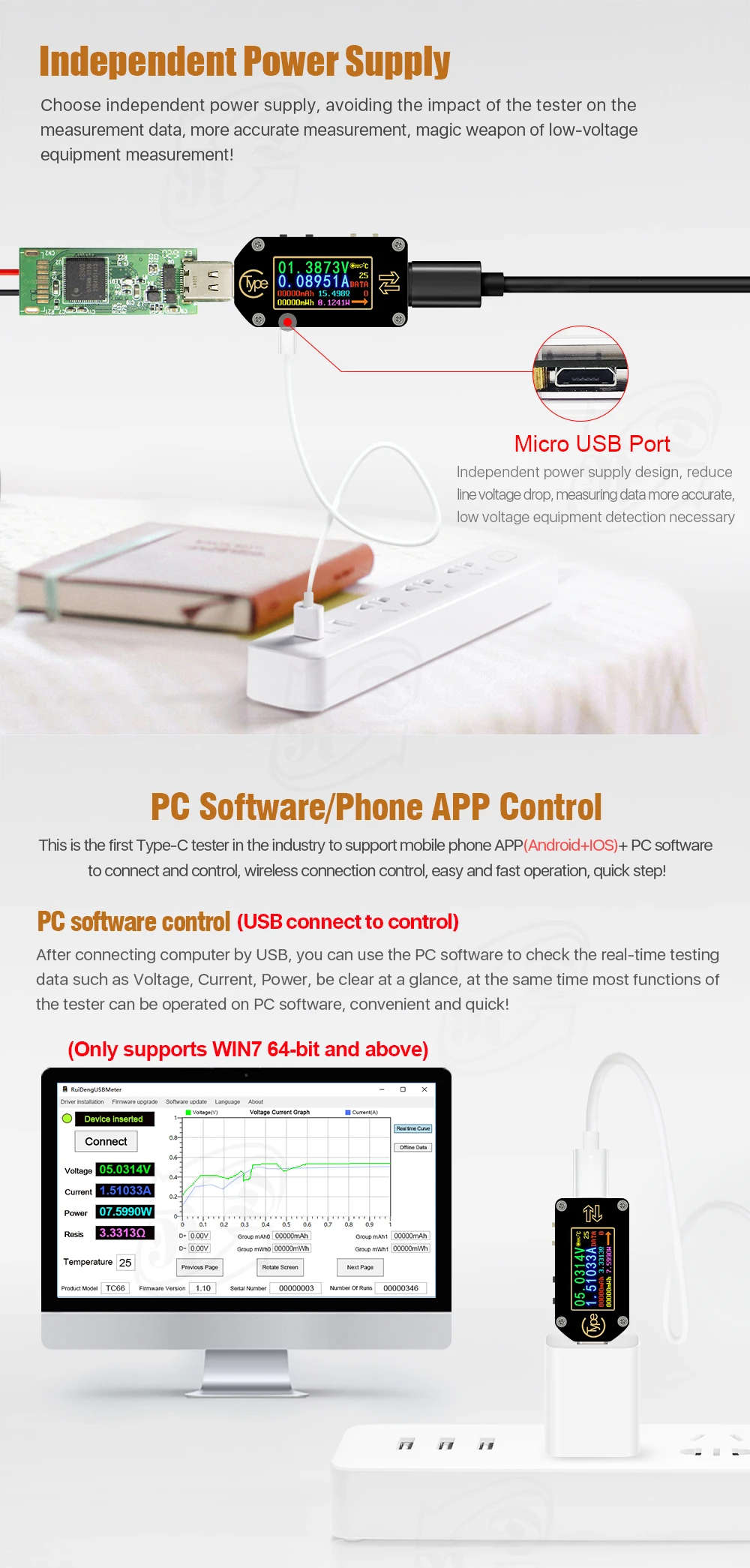

C: кнопка включения источника питания. При включении можно использовать системный источник питания; При выключении можно использовать изолированный источник питания. Для измерения высокой точности и пониженного напряжения можно переключиться в Выкл и использовать микропорт для включения питания.
D: переключатель PD, поместите переключатель on «OFF» при измерении устройства, которое заряжается, и поместите переключатель on «ON», когда выполните операцию триггера приманки. Ход переключателя короткий, поэтому аккуратно Используйте переключатель, чтобы избежать повреждений.
E: микропорт, используется для изоляции источника питания или подключения к программному обеспечению ПК.
3. Введение в эксплуатацию:
По умолчанию существует восемь интерфейсов. После включения питания сначала отобразится приветственный интерфейс, затем перед отключением питания отобразится последний интерфейс. Короткое нажатие K1 или K2 для переключения интерфейса назад или вперед. Нажмите и удерживайте K2, чтобы войти или выйти из подменю.
(Примечание: Эта инструкция соответствует версии прошивки V1.10. Пожалуйста, обратитесь к главе 4 для обновления прошивки)

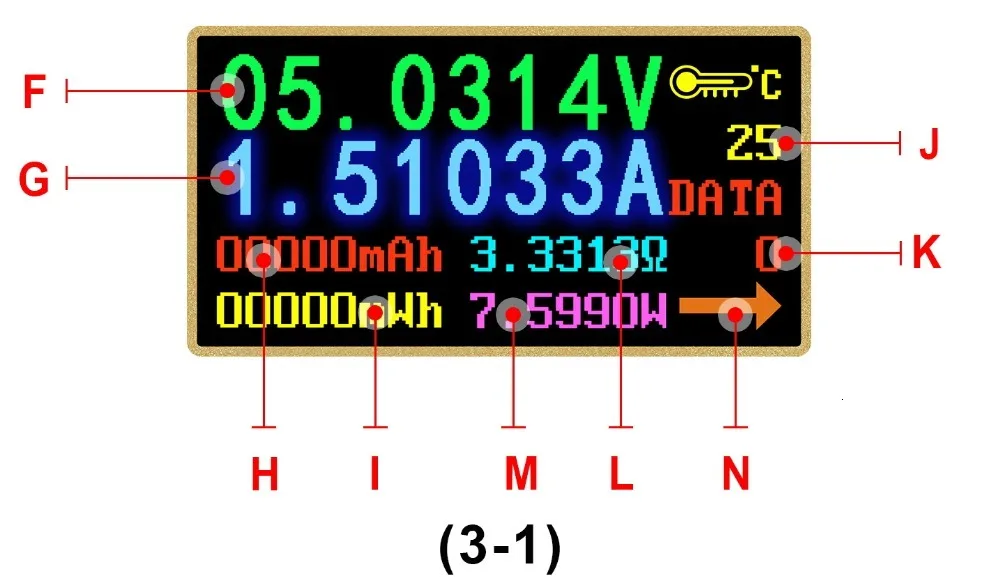

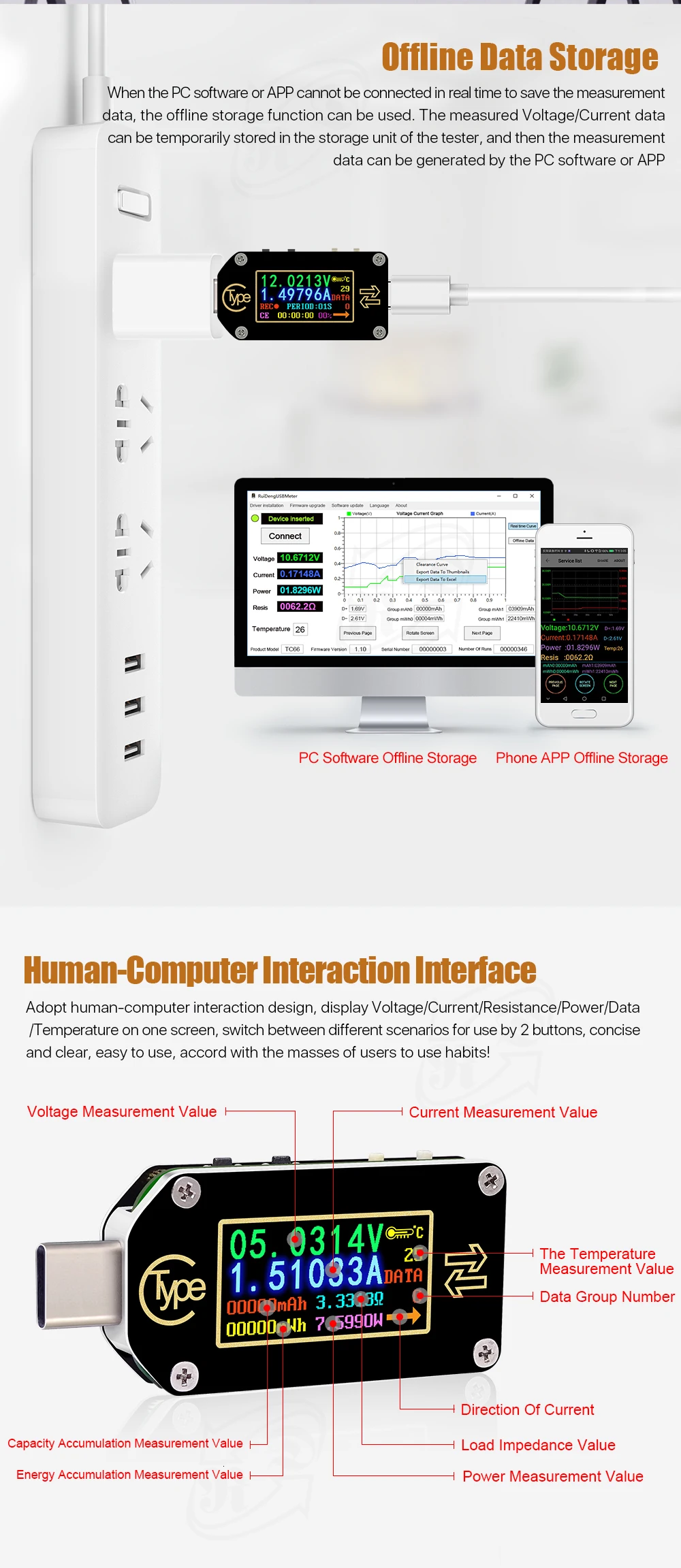

3,1 основной интерфейс как на картинке 3-1
F: значение измерения напряжения
G: значение измерения тока
H: значение измерения накопления емкости
I: значение измерения накопления энергии
J: значение измерения температуры
К: номер группы данных
L: значение сопротивления нагрузки
М: значение измерения мощности
N: направление потока тока
На этом интерфейсе нажмите и удерживайте K1, чтобы очистить текущее значение группы данных, нажмите и удерживайте K2 для переключения группы данных, при выборе групп данных 1 текущие mAh и mWh сохраняются после выключения питания. Они продолжат накапливаться при следующем включении тестера. Когда выбранная группа данных равна 0, текущее значение мАч и МВт-ч будут временно сохранены при отключении питания. Когда устройство будет снова включено, эти значения будут отозваны и начнут мигать. Когда накопленная емкость превышает 1 мАч, предыдущие данные будут очищены, а накопление перезапустится. Нажмите K2, чтобы войти в автономный интерфейс записи
3,2 автономный интерфейс записи, как на картинке 3-2

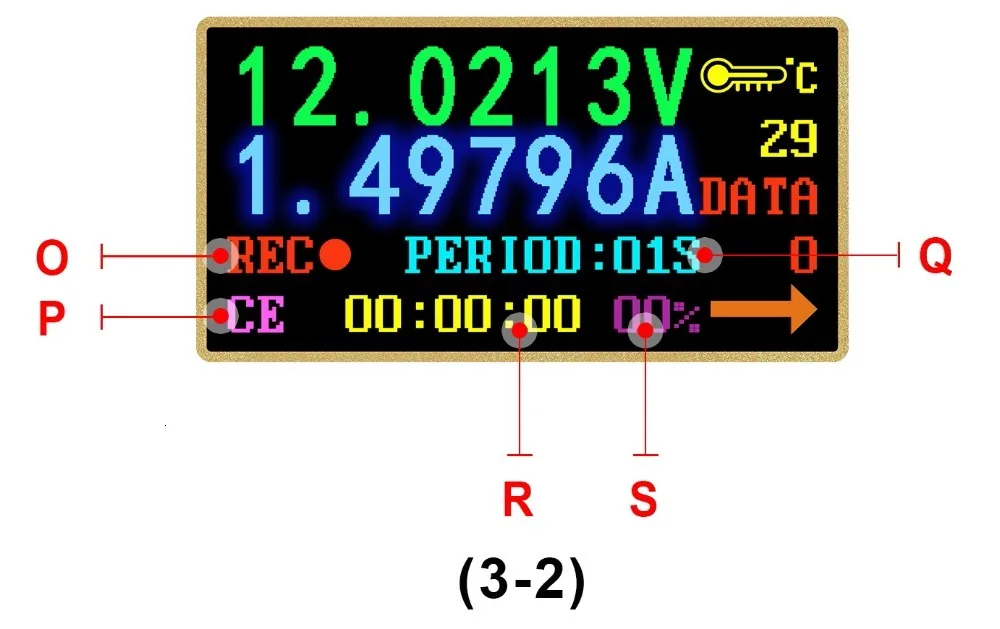

О: Значок состояния записи
P: сброс данных записи
В: Интервал записи данных
R: время записи
S: процент используемого места записи
В этом интерфейсе нажмите и удерживайте кнопку K2, чтобы войти в меню, в меню есть небольшие треугольные точки. После входа в меню нажмите K2, чтобы переключить выбранное место меню, нажмите K1 в текущую функцию меню. Красный рекорд прекращает запись, зеленый рекорд-запись.
Период-это время записи с интервалом, диапазон регулировки от 1 до 60 секунд, CE-для очистки данных автономного хранения. После очистки данных записи вы можете изменить Интервал записи, но после записи данных изменить нельзя. После выключения питания запись будет автоматически приостановлена. Нажмите и удерживайте K2 для существующих настроек. Нажмите K2, чтобы войти в интерфейс распознавания быстрой зарядки.

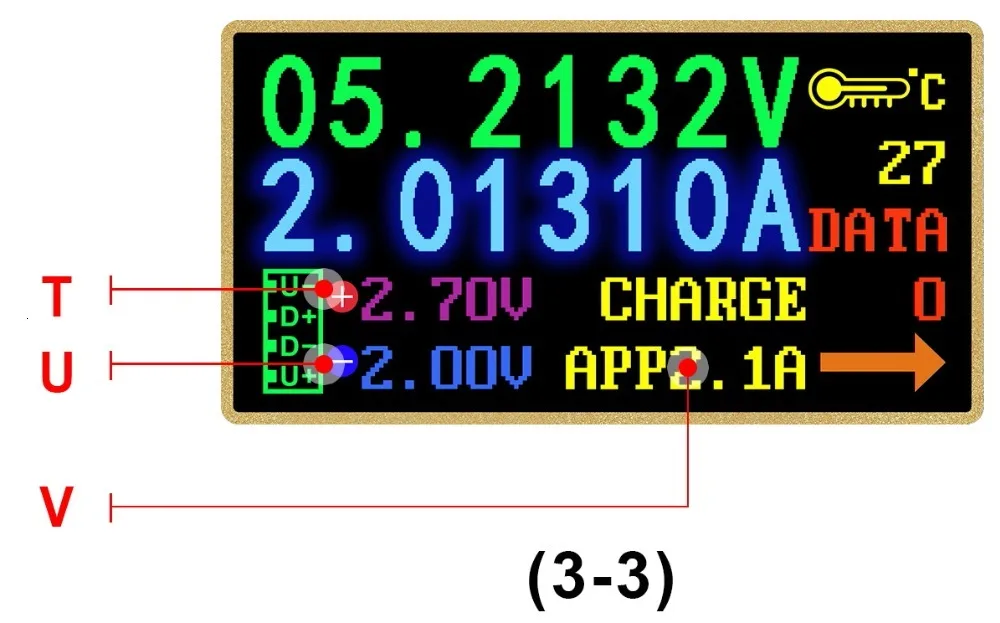

3,3 интерфейс распознавания быстрой зарядки как на рисунке 3-3
T: D +: (DP) Положительный уровень сигнала.
U: D-: (DM), уровень отрицательного сигнала данных.
В: Отображение текущего режима зарядки
D + и D-значение указаны только для справки, не очень точные. Устройство автоматически определит устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0 、 QC3.0 、 APPLE 2.4A/2.1A/ 1A/0.5A 、 Android DCP 、 SAMSUNG.(Примечание: Эта модель распознавания соглашения о быстрой зарядке не полная, и только для справки, мы добавим другой протокол в будущем)
Нажмите K2, чтобы войти в интерфейс обнаружения протокола быстрой зарядки

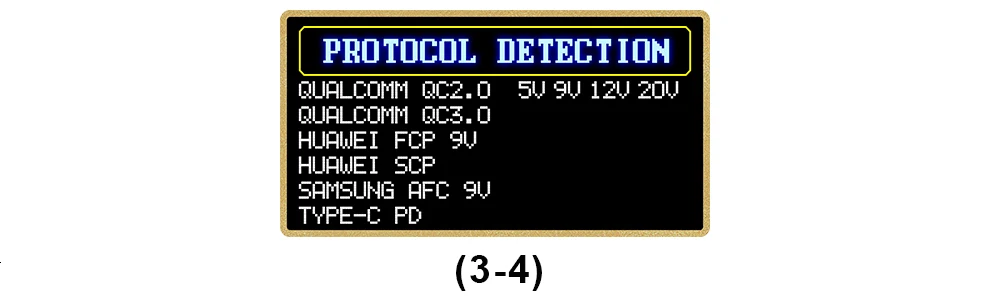

3,4 интерфейс обнаружения протокола быстрой зарядки, как на рисунке 3-4
На этом интерфейсе нажмите и удерживайте кнопку K2, он покажет «опасно», затем нажмите K1, обнаружение начнется. После обнаружения, протокол поддерживает show green, протокол не поддерживает show red. Текущие протоколы, поддерживающие автоматическое обнаружение, включают QC2.0, QC3.0, Huawei FCP, Huawei SCP, Samsung AFC и PD2.0. (Пожалуйста, с нетерпением ждем более широкого обнаружения протокола. Эта операция сделает порт type-c выходным высоким напряжением, пожалуйста, отключите нагрузку при использовании этой функции)
Нажмите K2, чтобы войти в интерфейс триггера

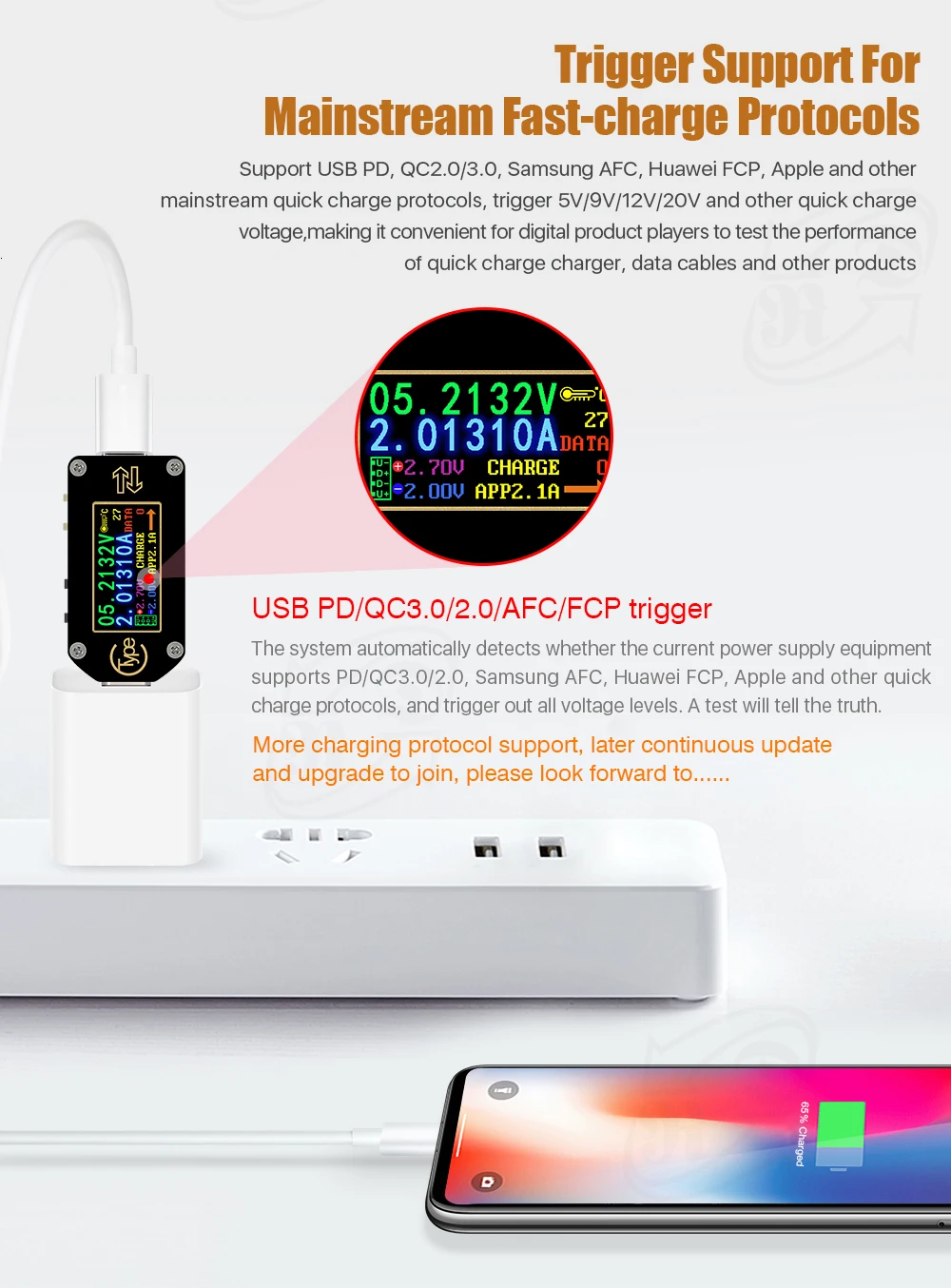

3,5 Интерфейс триггера, как на рисунке 3-5-1
3.5.1 работа триггера:
В этом интерфейсе нажмите и удерживайте кнопку K2, чтобы войти в меню триггера, затем нажмите K2 на страницу, чтобы выбрать, после выбора нажмите K1, чтобы войти в подменю. В подменю нажмите K1 или K2, чтобы начать триггер или настроить напряжение. Нажмите K2 обратно в последнее меню. За исключением Huawei SCP и PPS, когда другой протокол выходит из режима триггера, они сохраняют состояние быстрой зарядки и снова подключают тестер для восстановления до состояния 5 В. Текущие протоколы, поддерживающие триггер: QC2.0, QC3.0, HUWEI FCP, Huawei SCP PD2.0, PPS и SUMSUNG AFC.(Эта операция приведет к выходу порта type-c высокого напряжения, пожалуйста, отключите нагрузку при использовании этой функции)
3.5.2Работа триггера PD

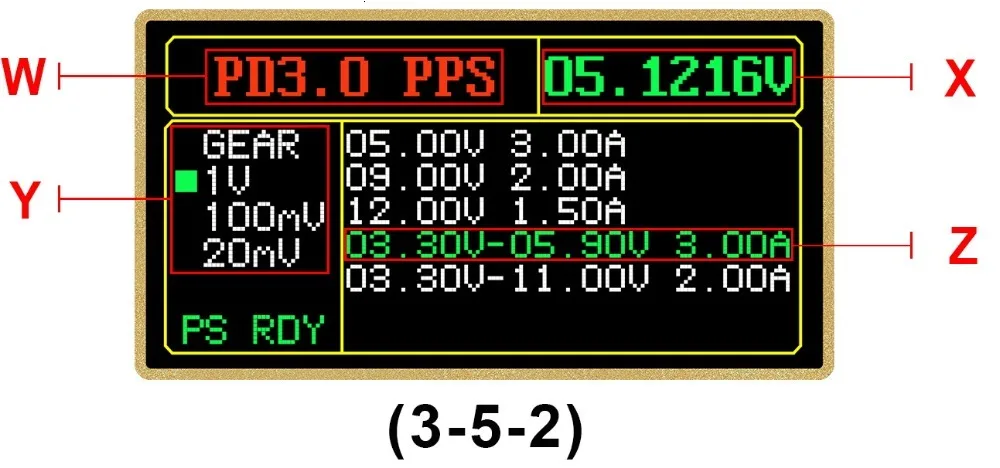

W: Текущий режим PD
X: фактическое выходное напряжение тока
Y: значение шага напряжения PPS (нельзя выбрать под фиксированным напряжением)
Z: белые варианты означают поддерживаемое напряжение PD. Зеленый вариант означает текущее триггерное напряжение.
Эффект триггера PD аналогичен picture3-5-2, нажмите K1 и повторно подключите интерфейс в соответствии с наконечниками, затем нажмите K1/K2 для переключения напряжения PD. Нажмите и удерживайте K1, чтобы переключить значение шага напряжения в режиме PPS. Нажмите K1/K2, чтобы увеличить/снизить напряжение. Нажмите и удерживайте K2, чтобы выйти из режима триггера. Поскольку обычно используется односторонний кабель CC, при подключении PD-устройства к кабелю Type-C переверните интерфейс, если он не работает.
Нажмите K2, чтобы войти в интерфейс системных настроек.

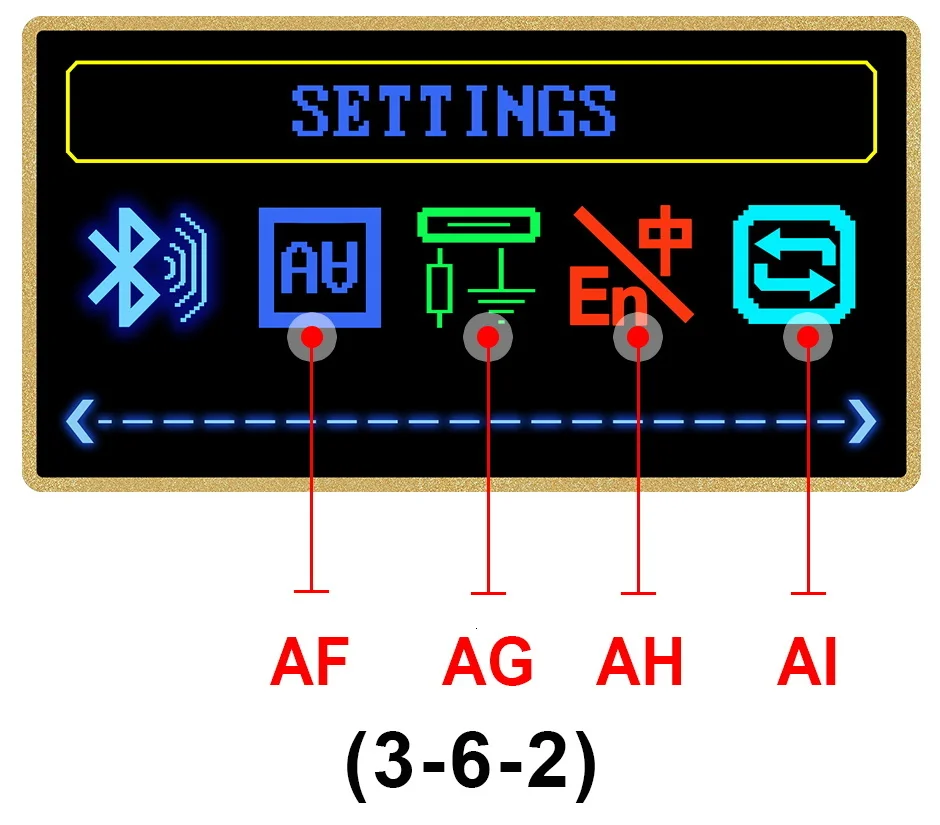

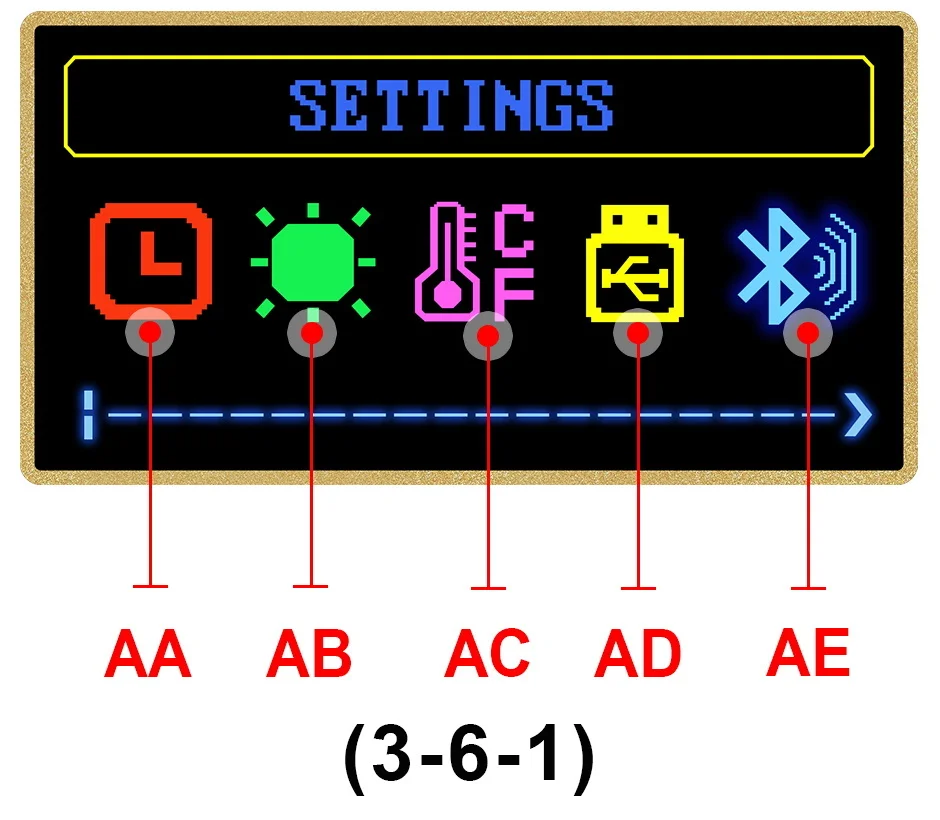

3.6 системных настроек, как на рисунке 3-6-1 и 3-6-2.
AA: задержка настройки экрана
AB: настройка яркости экрана
AC: переключатель температурного блока
AD: переключатель связи с ПК
AE: переключатель Bluetooth
AF: Вращение экрана
AG: выбор линейного режима CC
О: Выбор языка
AI: восстановление заводских настроек по умолчанию
На этом интерфейсе нажмите и удерживайте кнопку K2, чтобы войти в меню настроек, нажмите K2 для страницы вниз, после выбора. Нажмите K1, чтобы войти в текущие настройки данных. Нажмите и удерживайте кнопку K2, чтобы вернуться в предыдущее меню. Время задержки выключения экрана может быть установлено на 1-9 минут или освещение, 0 означает освещение. Есть 10 уровней яркости экрана; Единица измерения температуры может регулироваться в диапазоне от ℃ до ℉; Для экрана есть вращение на 180 градусов; При включении распада CC, экран загорается по умолчанию. Если вам нужно измерить зарядку PD, пожалуйста, выключите выпадающий список CC; Восстановить заводские настройки только для восстановления настроек, не очистить данные группы данных и автономные данные.
Для раскрытия CC: PD оговаривает, что интерфейс type-c по умолчанию не имеет выхода. Когда на линии CC появляется выпадающее положение (контакт в интерфейсе Type-c), зарядное устройство PD думает, что нагрузка подключена, а затем начинает выход 5 В. Следовательно, тестер подключается непосредственно к зарядному устройству PD, а светильник у является нормой. Если в настройках TC66 включено раскрытие CC, когда вы подключаете TC66, он автоматически осветляет экран после того, как он включен, но это может повлиять на нормальный процесс зарядки. Если Обнаружение протокола и триггер должны быть выполнены, выпадающее отверстие CC должно быть включено, и задняя часть не должна быть соединена с какой-либо нагрузкой. Если устройство отключено, зарядка зарядного устройства PD не придаст яркости экрану, и это не повлияет на процесс зарядки. Сначала подключите тестер к зарядному устройству, а затем вставьте нагрузку.
Нажмите K2, чтобы войти в информационный интерфейс системы.

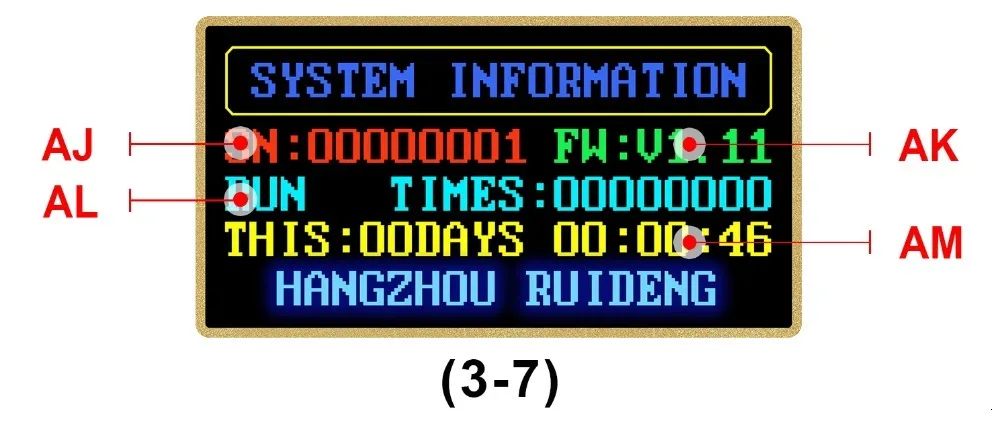

3.7 системный информационный интерфейс, как на рисунке 3-7
AJ: номер серии продуктов
AK: номер версии прошивки
AL: время загрузки
AM: это время работы
Нажмите кнопку K2 для простого интерфейса измерения.

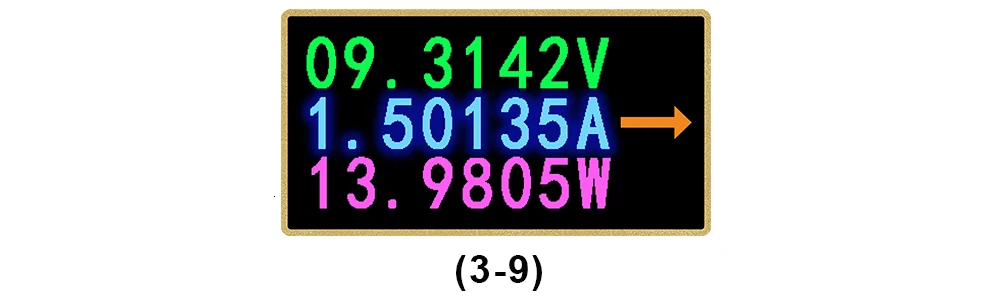

3,8 простой интерфейс измерения как 3-9
Этот интерфейс показывает только напряжение, ток, мощность и направление потока тока
4. Инструкция по установке программного обеспечения ПК
Требования к среде установки программного обеспечения: система WIN7 и выше, компьютер с сетями.
Это программное обеспечение разработано hangzhou ruideng technology co., ООО, без вируса. Если антивирусное программное обеспечение напоминает, пожалуйста, разрешите все его функции, иначе это повлияет на нормальную работу программного обеспечения.
Ссылка для загрузки:Http://www.mediafire.com/folder/pqn0ybytqpy7n/TC66
4,1 установка программного обеспечения

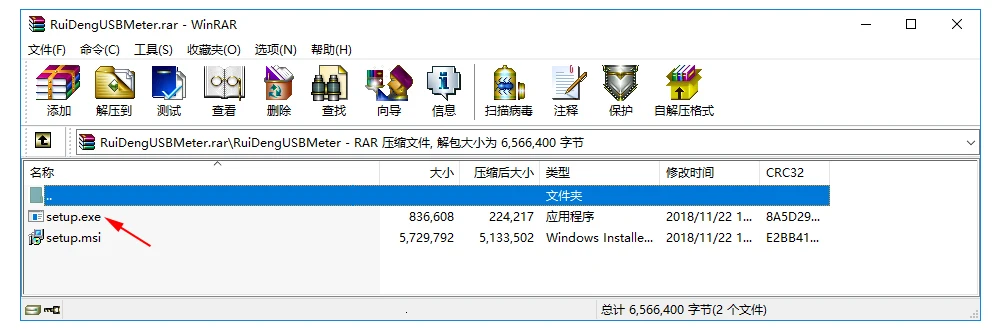

4.1.1. Загрузите файл и откройте его. Запустите setup.exe, чтобы установить его в соответствии с подсказками.
4.1.2 после установки дважды щелкните значок на рабочем столе RuiDengUSBMeter, чтобы открыть программное обеспечение.
4.1.3 для первого использования Сначала установите драйвер, нажмите на интерфейс, установленный на диске, а затем нажмите «установить».
4.1.4. После установки Подключите микро-порт тестера к компьютеру, компьютер автоматически установит драйвер, затем отключите и подключите его снова, Подсказка в верхнем левом углу показывает, что устройство было вставлено, затем нажмите онлайн для.
4,2 операция программного обеспечения

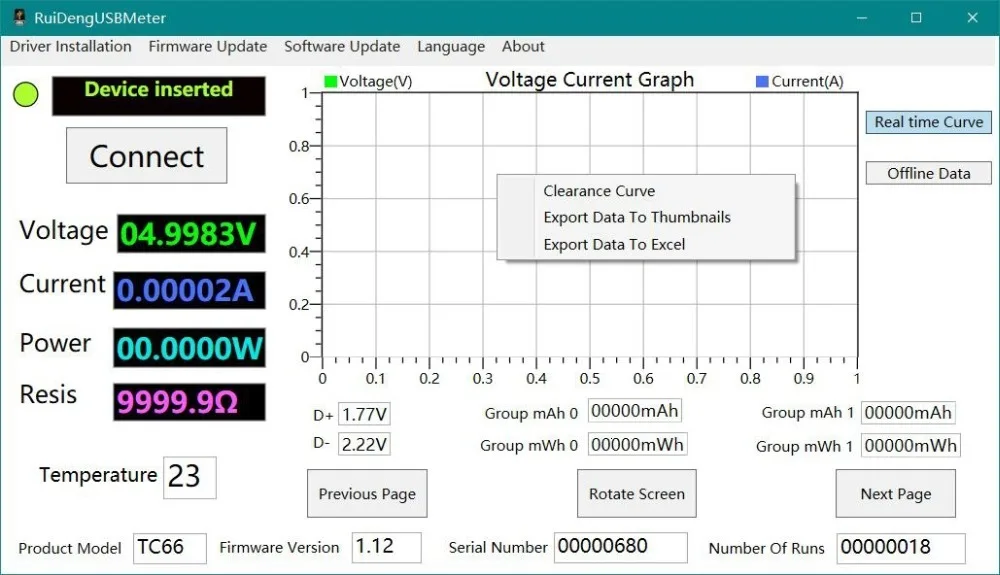

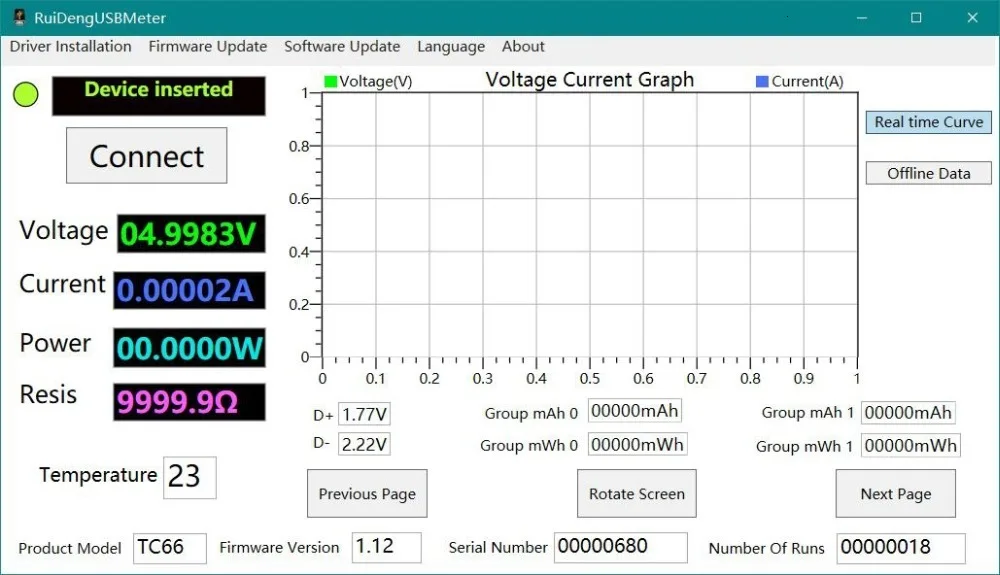

Подключите тестер к компьютеру с помощью микрокабеля. Когда Тестер отображения подключен, затем нажмите онлайн, тогда программное обеспечение будет отображать напряжение, ток и другую информацию о данных в реальном времени. Правая диаграмма кривых может быть дважды щелкнута, чтобы адаптироваться к размеру окна, и колесо прокрутки увеличит и уменьшит масштаб. Вращая колесо прокрутки между осями X и Y, диаграмма будет иметь различные эффекты масштабирования. Щелкните правой кнопкой мыши на диаграмме, чтобы очистить данные, и Экспортируйте таблицу или изображение. Нажмите офлайн-данные и подождите немного, офлайн-данные войдут в таблицу. При отображении автономных данных запись кривых в реальном времени будет приостановлена. Ниже приведены записанные значения двух групп данных и напряжение D + D-.
Обновление прошивки 4,3
Когда появится новая прошивка, тестер напомнит вам об обновлении прошивки. Для обновления прошивки выполните следующие действия
4.3.1. Очистите память и выключите ненужное программное обеспечение (или перезагрузите компьютер).
4.3.2. Перезагрузите программное обеспечение, закройте все запросы обновлений.
4.3.3. Нажмите и удерживайте K1, чтобы подключить тестер к компьютеру, дождитесь вставки устройство отображения, отключите всплывающее сообщение об обновлении прошивки (в данный момент не нажимайте онлайн).
4.3.4. Нажмите на обновление прошивки, а затем нажмите Обновить сейчас.
Обновление программного обеспечения 4,4
Когда есть новое программное обеспечение для ПК, оно напомнит вам об обновлении, и вам нужно загрузить и установить новое программное обеспечение самостоятельно. Версия программного обеспечения соответствует текущему руководству-V1.0.0.5

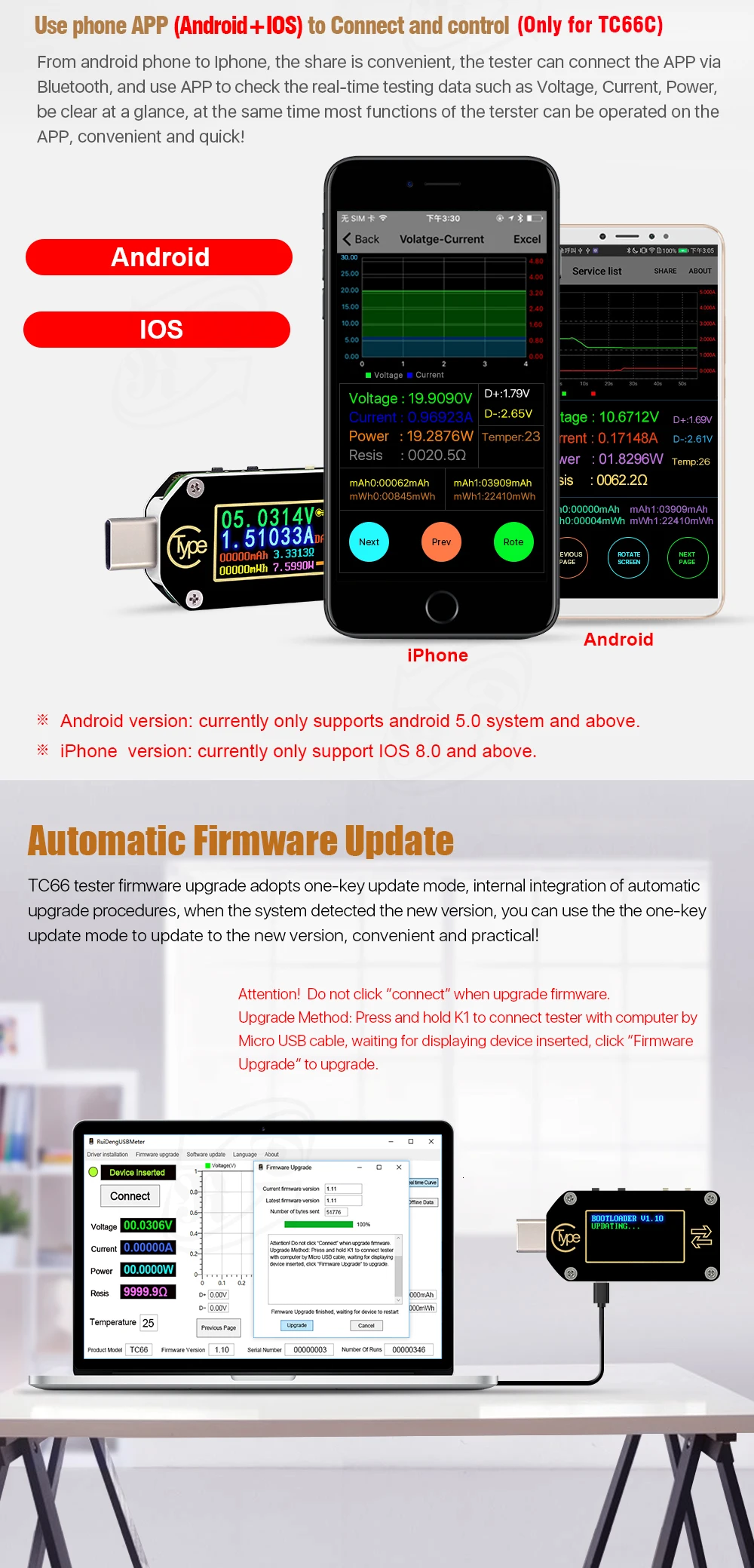

5. Инструкция для приложения Android:
Поддержка Android 5,0 и выше и Bluetooth 4,0
Ссылка для загрузки:Http://www.mediafire.com/folder/pqn0ybytqpy7n/TC66
5,1Поскольку TC66C поддерживает модуль BLE bluetooth, при подключении системы android 6,0 и выше BLE ему требуется разрешение на местоположение. Поэтому, пожалуйста, соглашайтесь с этим разрешением при установке приложения. И BLE не может быть подключен к системе bluetooth, вам нужно открыть приложение для поиска и подключения

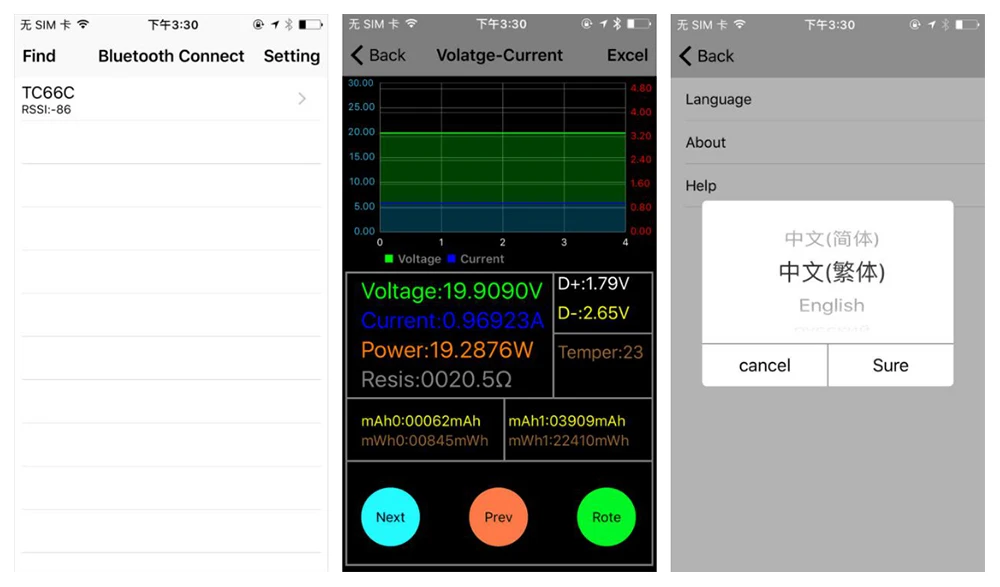

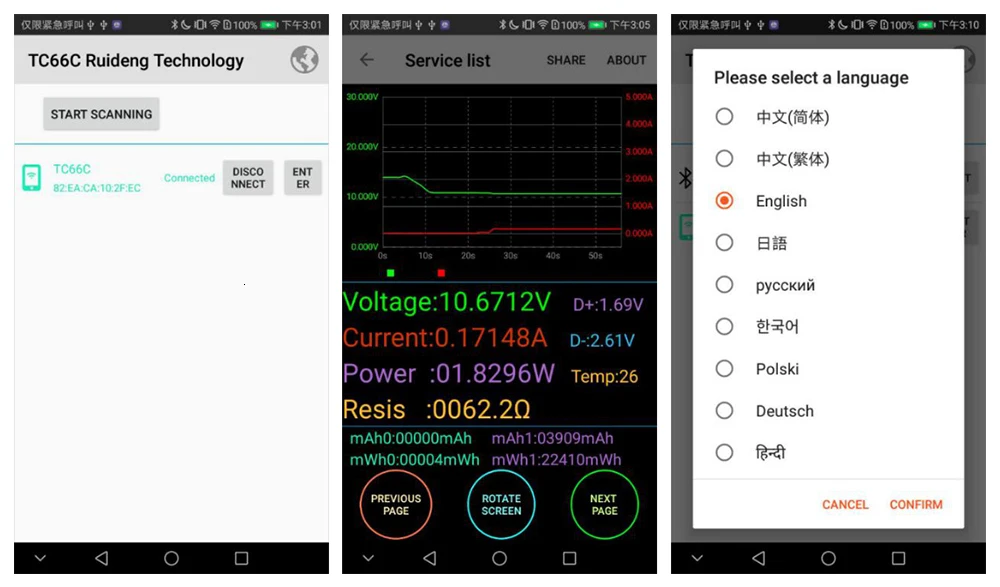

5,2После подключения нажмите клавишу ENTER, чтобы войти в рабочий интерфейс как на картинке справа. Нажмите «совместное использование», чтобы экспортировать все данные записи в файл EXCEL. (дополнительные функции будут обновлены позже, с нетерпением ждем их.)
5,3Обновление программного обеспечения. После открытия приложения проверьте наличие новых версий автоматически, когда появится новая версия, программное обеспечение автоматически вызовет обновление, это руководство соответствует версии программного обеспечения android для V1.1.1.
6. Инструкция для приложения iPhone
Поддержка системы IOS 8,0 и выше (устройство должно быть выше iPhone 6)
.
Приложение для iPhone было одобрено и искажено для скачивания «TC66C» в APP store
7. Другие
Если у Вас возникли технические проблемы с оборудованием и программным обеспечением, пожалуйста, свяжитесь с нами
