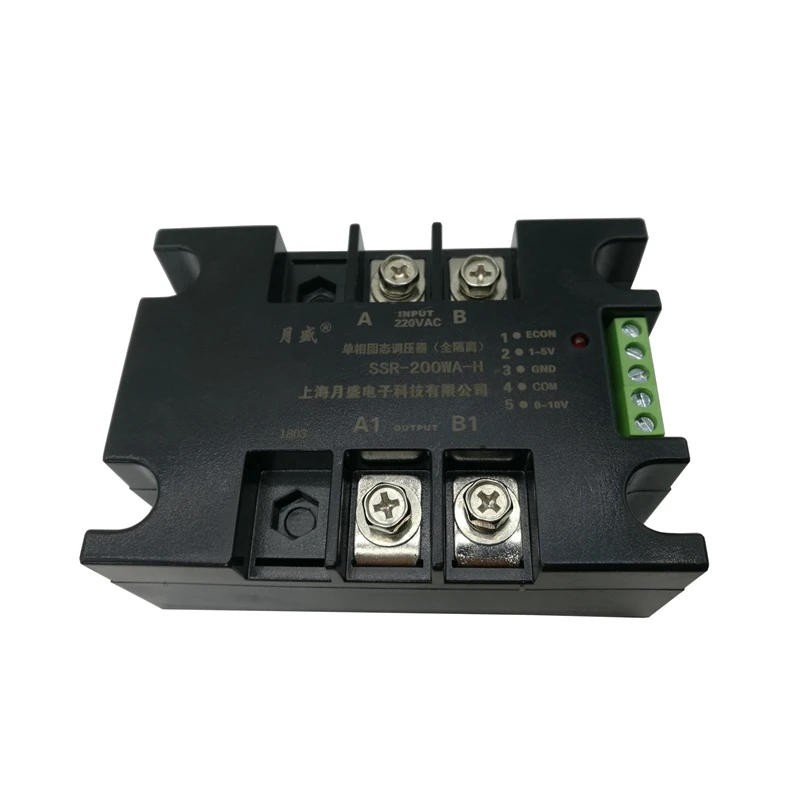

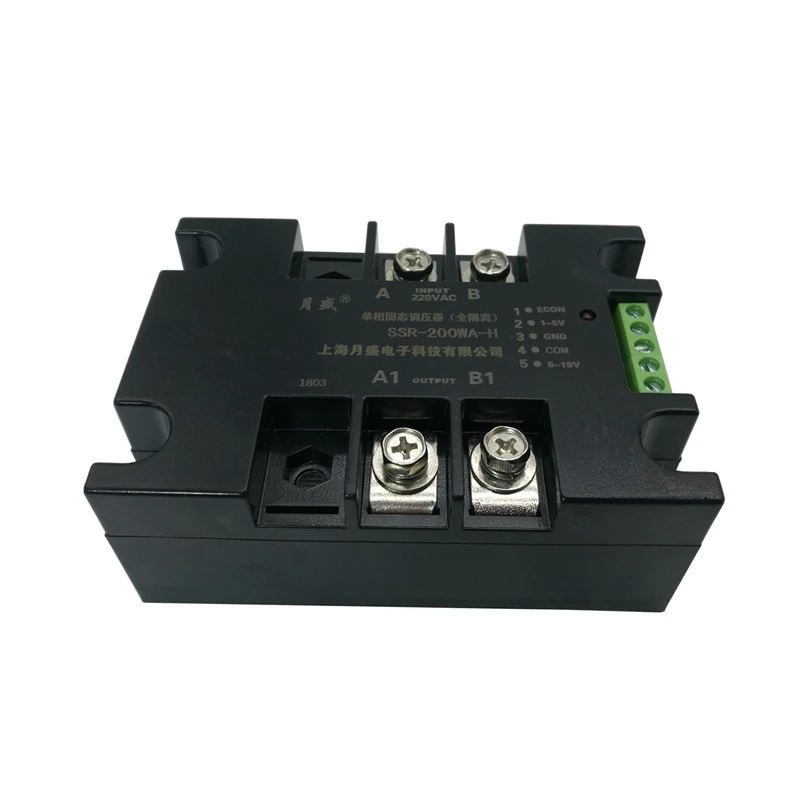

Однофазный полностью изолированный твердотельный регулятор напряжения переменного тока SSR-200WA-H, 220В 380В опционально 20A 40A 60A 80A 100A 120A 150A 200A

Модель: SSR-20WA-S алюминиевое дно SSR-40WA-S алюминиевое дно SSR-60WA-S алюминиевое дно SSR-40WA-H SSR-60WA-H SSR-80WA-H SSR-100WA-H SSR- 150WA-H SSR-120WA-H

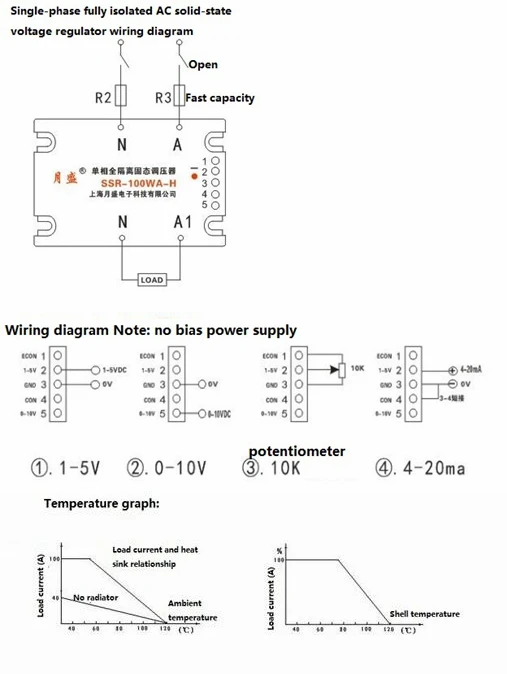

Входные параметры: Рабочее напряжение: нет внешнего источника питания Сигнал управления: различные сигналы управления 4-20 мА, 1-5 В, 0-10 В, потенциометр 10 кОм Ток управления: 4-20мА Сопротивление ручного потенциометра: 10 кОм Выходные параметры: Напряжение нагрузки: напряжение дополнительно: 220В переменного тока Выход: 0-220В переменного тока. 380VAC выход: 0-380vdc, Номинальный рабочий ток: 200A Перепад давления в состоянии: 1,5 В переменного тока Минимальный на токе: 50мА Ток утечки в выключенном состоянии: менее 10 мА Параметры производительности: Среднее Выдерживаемое Напряжение: 2500В переменного тока, 1 минута Напряжение изоляции: ≥ 2500 В Сопротивление изоляции: ≥ 100 МОм Рабочая температура: -35 ~ 75 °C Частота питания: 50/60 Гц Условия отведения тепла: ≥ 25A с радиатором, ≥ 40A плюс вентилятор с сильным охлаждением выбран радиатор серии YS-S Коэффициент безопасности тока нагрузки: резистивная нагрузка более чем в 2 раза, Индуктивная нагрузка более чем в 3 раза Размеры: 105.0л × 74,0 Ш × 33,0 в

Соображения по выбору твердотельных реле:

● При выборе товара на текущем уровне следует оставлять различные поля в зависимости от характера нагрузки. (Для Резистивной нагрузки может быть выбран ток нагрузки в 2-3 раза. При индуктивной или емкостной нагрузке ее можно выбирать в 3-5 раз током нагрузки). ● В зависимости от тока нагрузки и температуры окружающей среды, когда температура окружающей среды высокая или условия отвода тепла плохие. Необходимо увеличить текущую емкость. Во избежание короткого замыкания нагрузки во время использования требуется подключить выключатель быстрого отключения или быстровентилятор, соответствующий изделию в цепи нагрузки. ● Для индуктивных нагрузок Подключите Варистор на выходе, чтобы предотвратить повреждение тиристора при перенапряжении. Дополнительный Варистор (MOV): 430-470 в для 240 в, 680-750 В для 440 В и 1100-1200 в для 660 В. ● Во время установки радиатор и контактная поверхность изделия должны быть ровными и гладкими, а слой термопасты должен быть равномерно покрыт на поверхности. Наконец, винты плоской шайбы и пружинной шайбы должны быть прикручены симметрично. ● Когда твердотельное реле отключается впервые, затяните крепежные винты с оставшейся температурой, чтобы обеспечить плотное соприкосновение твердотельной базовой пластины реле и поверхности радиатора для достижения наилучшего эффекта теплоотвода. ● Номинальный ток разных типов твердотельных реле-это Номинальный ток при температуре окружающей среды 40 °C, поэтому теплоотдача должна быть достаточной! ● Обратите внимание на сторону нагрузки. Не используйте мультиметр для определения качества товара!
